И ещще там на видео, гейн что ли почти на максималке?

Меньше половины.

Начал лепить по немногу, хотел спросить как компановка норм будет?

Над ТОРом БМ размещу, буду стараться как можно меньше проводов использовать. Только вот не знаю куда разъем питания присобачить, снизу чтоль сделать, т.к. боковины из дерева блин.
Собираю на 12AX7EH, резики наши МЛТ, кондеры пленка.

Кач-во фото не айс, так что извеняйте)

Что то тембр блок в нем ваще не понравился, перепаять на маршаловский чтоль?

темброблок там вполне, особенно учитывая что это не пред, а педаль. и гейна много. но характер не очень метальный. хотя это при желании легко исправить

Да высоких много кажется, перепроверю сегодня еще разок.
Santjago сначала в микрокомбик на LM386  А потом в однотакт с предом СЛО-100, в инпут, клин канал,там лучше, посмотрю еще мож чего упустил.

Немного воскрешу тему, подарили тут мне мастеровой hotbox сделанный каким то ростовским мастером, так вот, хочу пересобрать его на более аутентичных деталях по оригинальной схеме без каких либо модов, в тоже время отслушаю парочку рекомендованных модов от Дэна, как то кондер 1н перед гейном и потенциометр волюма включенный движком к выходному гнезду, если понравится сделаю на тумблере(рах) включение данных модов. Так вот в чем собственно вопрос, в оригинальной схеме Клин канал со своим потом 250к отрывается полностью от канала перегруза во время переключения, по схеме Денна же вход клин канала всегда соединен с каналом перегруза и тут рекомендованный кондер на 1 нан ставится нормально, а вот если его подключать к оригинальной схеме то он будет последовательно включен с разделительным 22 н. Подскажите как лучше поступить, можно конечно в с помощью тумблера включать в схему 1 н и одновременно притягивать крайнюю ногу пота Клин волюма через резистор 330к к точке соединения 22н и 1н, или же не критично оставить эту ногу пота постоянно подключенной к этой точке?

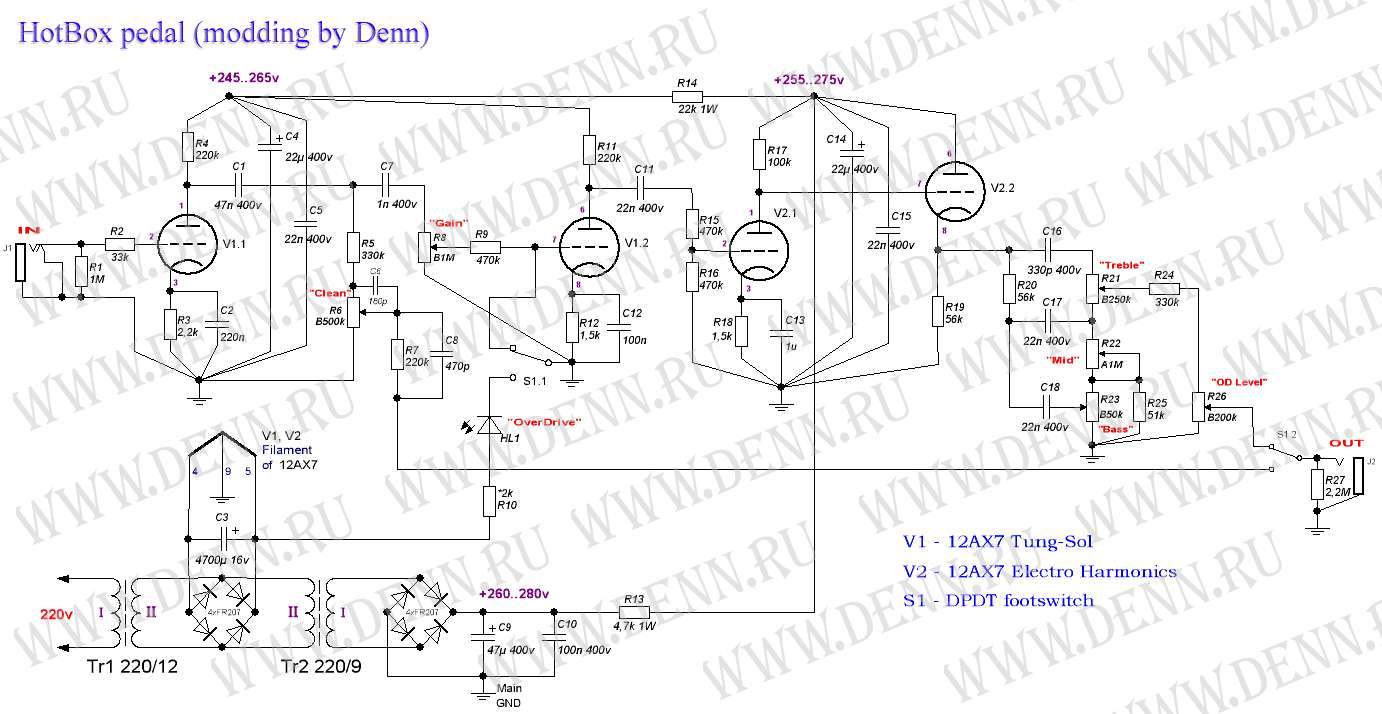

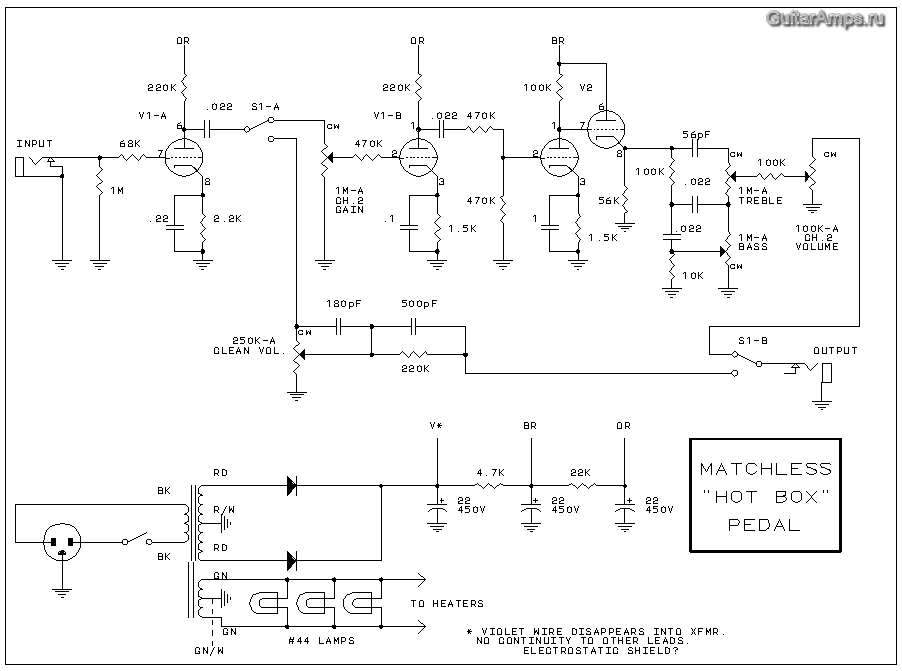

Чтобы было более менее понятно о чем я, привожу обе схемы

runing, так вот я не пойму, ведь по схеме Дена не просто меняется разделительный кондер на 0,96н, а появляется некий CRC контур, с резистором порядка 830к об землю, это же не одно и тоже что последовательное включение кондеров или не принципиально?
По поводу темброблока оставлю родной, единственное послушаю как изменится его работа при другом включеии потенциометра волюма, нагрузка темброклока ведь изменится, и тогда решу нужно ли делать переключение на тублере или нет.

runing, ту тему я читал, ответы вобщем на первой странице, цитирую:
"Вместе с потенциометром гейна образуют ФВЧ перед секцией перегрузки. Убирает ненужный низ, который как раз создаёт эффект "пердежа" (запирание каскадов от киков по стрингам)."
В том же топике он еще заменяет первый разделительный кондер на 47н, так вот если я просто включу последовательно к родному 22н (или 47н непринципиально) кондер 1н, то между анодом первого триода и ручкой гейн будет емкость чуть менее 1н, по схеме Дена получается совсем другой фильтр, 47н-830К-1н и работать он будет по другому. Суть моего вопроса в правильности организации его фильтра на переключателе с возможностью при отключении сохранить максимально оригинальное звучание.
