Fender Champ reissue, сэмпл на 4ой стр
« : Апреля 14, 2010, 01:21:59 »

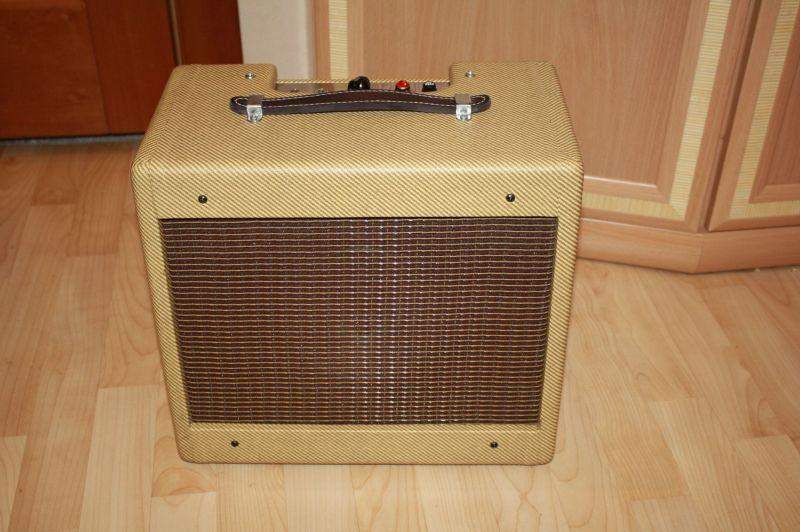

Вот построил очередной чамп, старался максимально приблизится в дизайне к оригиналу. Материалы: корпус сосна, обшивка: твидовый винил, сетка: родная фендеровая из штатов, динамик Дженсен 8", лампы 6V6GT - Electro Harmonics, 12AX7 - Groove Tube (Sovtek), 5Y3GT (Sovtek). Трансы: силовик- тор, вручную намотанный. выходной Аудиоинструмент. Выкладываю пока общий вид, если кому надо будет, сфоткаю посерьезней. Пишите....

« Последнее редактирование: Марта 13, 2012, 20:57:02 от _SlipknoT_ »

Оффлайн Broken Man

  • Опытный
  • ****
  • Сообщений: 626
  • Репутация: +50/-0
  • Rockabilly Rules!
Новая тема
« Ответ #1 : Апреля 14, 2010, 01:30:55 »
Да чё тут писать....Круто же!

От одного винила под твид -уже коленки подгибаются:)

Показывай потроха, рассказывай про звук....какая гитара, что играешь...

И самое главное- ГДЕ нарыл ткань для лицевой панели?
Это из кита собран?

зы:

кстати... когда я настраивал свой чамп , то  пихал дин, который мне понравился, в  ящики разного объёма...
и мне совсем не понравился звук когда ящик был "родных труъ- чамповских" размеров....какой-то слишком "коробочный", не смотря на то что задняя стенка открыта.
 У тебя нормально с этим?

... и добавил:

с лицевой сеткой  тормознул.... :pozor: извиняюсь...

... и добавил:

если не трудно, сфотай крупно узел крепления кожаной ручки к корпусу :)
« Последнее редактирование: Апреля 14, 2010, 01:34:37 от Broken Man »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10515
  • Репутация: +685/-326
  • DIY - my life
Новая тема
« Ответ #2 : Апреля 14, 2010, 03:29:00 »
SmartFold, По настоящему КРУТО!

Оффлайн iceknight

  • Завсегдатай
  • ***
  • Сообщений: 273
  • Репутация: +8/-6
Новая тема
« Ответ #3 : Апреля 14, 2010, 08:07:37 »
Фотки надо бы перезалить( не отображается. Я вот думаю делать с 8" селейшенов (20$) и 10" эминенсов (40$)

Оффлайн SmartFold Автор темы

  • Эксперт
  • *****
  • Сообщений: 1798
  • Репутация: +262/-0
  • Fender is my life!
    • Моя группа в ВК
Новая тема
« Ответ #4 : Апреля 14, 2010, 12:13:49 »
Спасибо за отзыв! я старался! Значит так:
1). Звук: если мне не изменяет мой слух, то по сравнению со всеми винтажными чампами, а также современным Фендеровским переизданием (57 Champ), которые я слышал на Ютубе, то звук ОЧЕНЬ даже трушный! :)
2). Гитара: довольно таки специфичный инструмент Yamaha SG-200
Я думаю по гитаре несложно догадаться, какую музыку я играю. Это музыка групы КИНО. Сейчас правда в основном играю блюз, поэтому и был собран данный аппарат. Очень приятное звучание получается в среднем положении (нэк+бридж). Но... Как я сам считаю, Чамп рожден для сингловых датчиков. Но ни страта ни телека у меня нет,поэтому ничего сказать не могу.
3). Чамп собран не из кита, все делал полностью сам, включая склейку корпуса, обтяжку винилом, а также пошив кожанной ручки (кстати кожа лося), а также изготовление платы, шасси и т.д. Это не первый мой чамп, поэтому здесь были учтены все нюансы и ошибки прошлых построек.
4) По поводу размера корпуса: меня звук вполне устраивает, хотя и наблюдается некоторая "коробочность". Корпус моего чампа сделан из фанерованной сосны 18 мм, передняя стенка 12 мм фанера, задние стенки 6 мм фанера. Основательный такой корпус :) Я не пробовал подключаться к другим кабинетам, поэтому ничего сказать не могу...
5). Фото:

« Последнее редактирование: Февраля 26, 2011, 18:22:14 от SmartFold »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10515
  • Репутация: +685/-326
  • DIY - my life
Новая тема
« Ответ #5 : Апреля 14, 2010, 12:37:37 »
SmartFold, + тебе, молодец!

Оффлайн Broken Man

  • Опытный
  • ****
  • Сообщений: 626
  • Репутация: +50/-0
  • Rockabilly Rules!
Новая тема
« Ответ #6 : Апреля 14, 2010, 14:16:09 »
Спасибо за крупное фото, чувак! ))))
Очень красивый монтаж. Я следую щий Чамп буду ваять глядя на твой, как образец.

ЗЫ

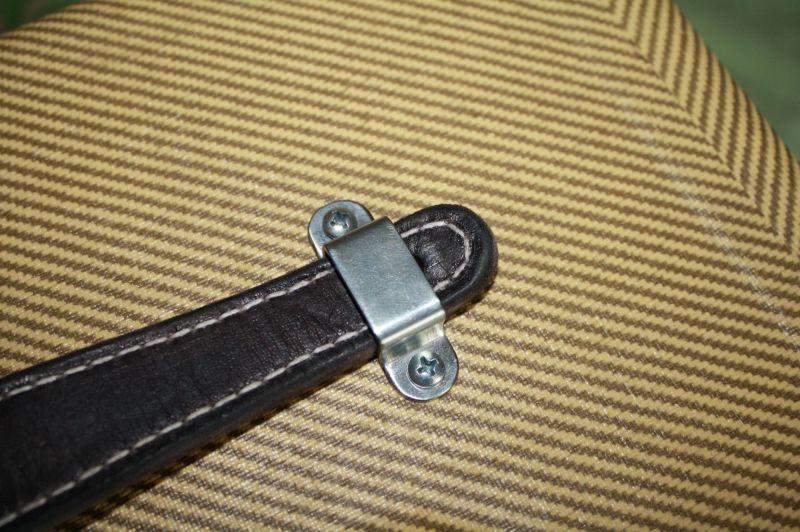

..... всё равно не понимаю до конца, как край кожаной ручки крепится ???

там отверстие со штырьком? А скоба просто не даёт ручке слететь со штыря?

Оффлайн SmartFold Автор темы

  • Эксперт
  • *****
  • Сообщений: 1798
  • Репутация: +262/-0
  • Fender is my life!
    • Моя группа в ВК
Новая тема
« Ответ #7 : Апреля 14, 2010, 15:06:18 »
Совершенно верно! Ты правильно догадался! просто родной крепеж для ручки на ебее 6 долл стоит + 6 долл доставка! дороговато будет! Спасибо большое за хороший отзыв! Очень приятно!

Оффлайн maddest_loki

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
  • Безумству храбрых поем мы песни!
Новая тема
« Ответ #8 : Апреля 14, 2010, 17:59:51 »
SmartFold, мегареспектище! видно, что с душой подошел.

Оффлайн serginio78

  • Эксперт
  • *****
  • Сообщений: 1189
  • Репутация: +43/-10
  • Зарегистрированный
Новая тема
« Ответ #9 : Апреля 14, 2010, 18:31:32 »
Ды  красота, что и говорить!
Однозначно +

Оффлайн Плохиш

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
Новая тема
« Ответ #10 : Апреля 14, 2010, 19:07:38 »
SmartFold, +10
Действительно, очень круто сделано.
А ты случаем не подсчитал, во сколько тебе обошёлся данный Чампик???
И что то я не понял, крепления для ручки(скобы) сам делал???
А ещё расскажи немного про технологию обтяжки.
И про шасси.
« Последнее редактирование: Апреля 14, 2010, 20:47:39 от Плохиш »

Оффлайн SmartFold Автор темы

  • Эксперт
  • *****
  • Сообщений: 1798
  • Репутация: +262/-0
  • Fender is my life!
    • Моя группа в ВК
Новая тема
« Ответ #11 : Апреля 14, 2010, 22:26:58 »
Плохиш,
Данный Чамп не бюджетный, т.к. много чего покупал в америке на ебее, динамик Дженсен брал у Ерасова 1550 р., лампы не стал советские брать, а 6V6GT elеctro harmonics стоит у нас 600 руб., 12AX7 groove tube (это отборные Совтековские лампы идуще на конвеер Фендер) - 500 руб., 5Y3GT Sovtek - 400р. Вот тебе просто основные комплектующие! По поводу скоб ручки: были куплены в строй магазине обычные скобы, скруглил края напильником, затем шлифмашинкой отполировал до хромового блеска!

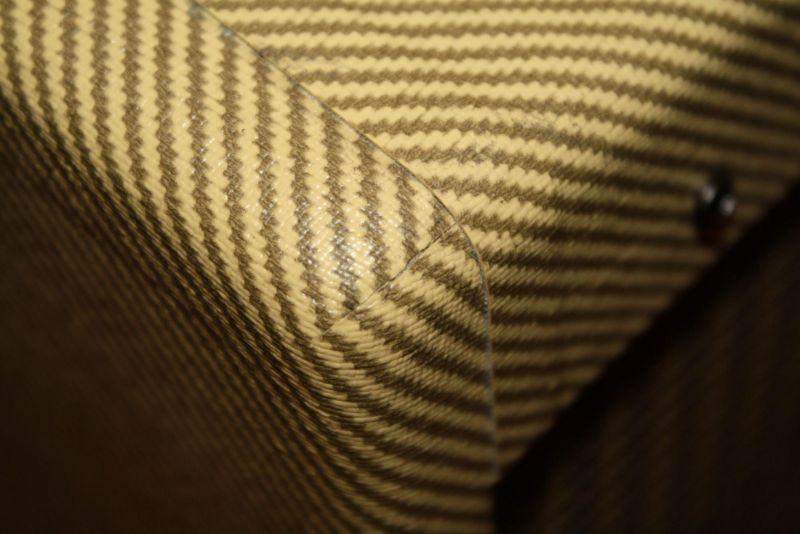

Обтяжка: сначала обтягивал боковинки, самое гиморное - это углы. Но... имея острое лезвие и клей супер момент (цианокрилат) решается все довольно-таки быстро и качественно, советую потренироваться отдельно.

весь винил клеил на клей 3М спрей (как обычный момент, только спрей, ОЧЕНЬ удобно!)
Углы в прорези для шасси нагревал феном и тяни как хочешь!

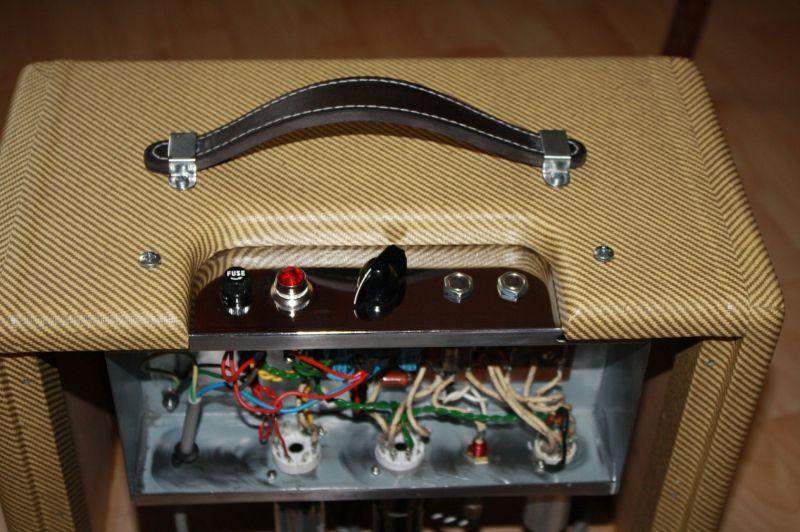

Шасси: все тоже просто. Взял от компьютерного корпуса боковую стенку, разметил.
Самое гиморное - это гнуть. Но тут я тоже нашел выход из положения: на местах сгибов я надрезал металл микроболгаркой (заглубился на 0,1-0,2 мм). После этого сгибается идеально, но самое главное гнуть один, максимум 2 раза. Потом есть вероятность что сломается. По углам сварил точечной сваркой и верхнюю панель, где разъемы и регуляторы отполировал шлифмашинкой.
ЗЫ: Дело в том, что мне на работе доступны практически любые инструменты, а это очень важно! Без хорошего инструмента, многое не получится!
Успехов в чампостроении! ;)

... и добавил:

maddest_loki, Спасибо большое! Очень приятно ;)


... и добавил:

serginio78, Тоже большое спасибо за хороший отзыв!!!
« Последнее редактирование: Февраля 26, 2011, 18:26:02 от SmartFold »

Оффлайн Плохиш

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
Новая тема
« Ответ #12 : Апреля 14, 2010, 22:48:45 »
SmartFold, Спасибо за исчерпывающий и развёрнутый ответ

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5167
  • Репутация: +478/-417
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Новая тема
« Ответ #13 : Апреля 15, 2010, 17:24:07 »
Плохиш, лампы не стал советские брать, а 6V6GT elеctro harmonics  12AX7 groove tube 5Y3GT Sovtek
И чьи ж это, если не нашенские?  Все три типа - мэйд ин раша... ;)

Оффлайн SmartFold Автор темы

  • Эксперт
  • *****
  • Сообщений: 1798
  • Репутация: +262/-0
  • Fender is my life!
    • Моя группа в ВК
Re: Fender Champ reissue
« Ответ #14 : Апреля 15, 2010, 18:45:44 »
GeorgeM, Я сделал акцент на слове советские (6п6с и 6н2п и 5ц4с)
