Закончил на днях проект комбо примерно по схеме Fender Princeton AA964, но с изменениями.
Усилитель без вибрато (тремоло) по причине ненадобности заказчику и экономии на цене элементов. Но место для установки дополнительных элементов и потенциометров есть.

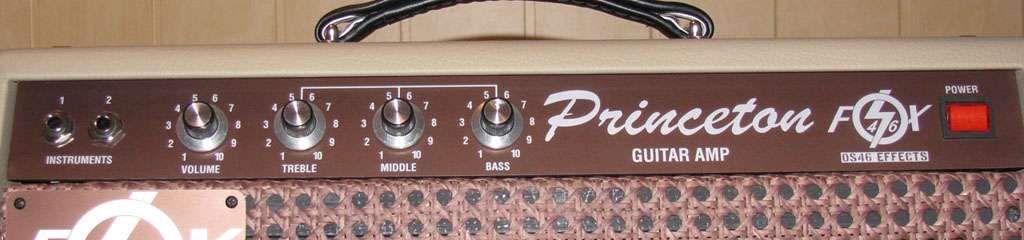

Добавлена регулировка Middle как в более "взрослых" моделях Fender.

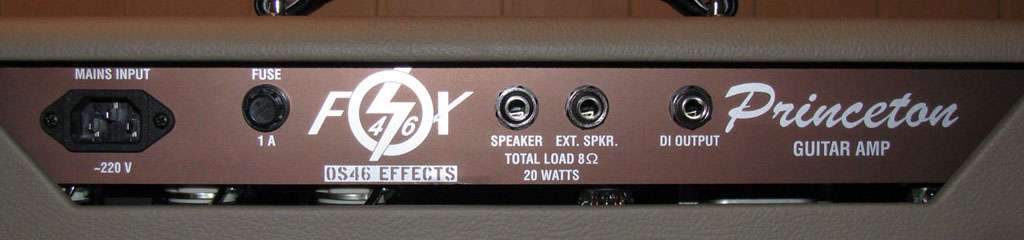

Добавлен выход DI output по принципу как сделано на Marshall, - отвод от выходника (было лишнее отверстие в шасси и гнездо, - потому и сделал).
Для увеличения хедрума фазоинвертора точка его анодного питания перенесена на ступень выше (в оригинале к этой точке ничего не подключается).

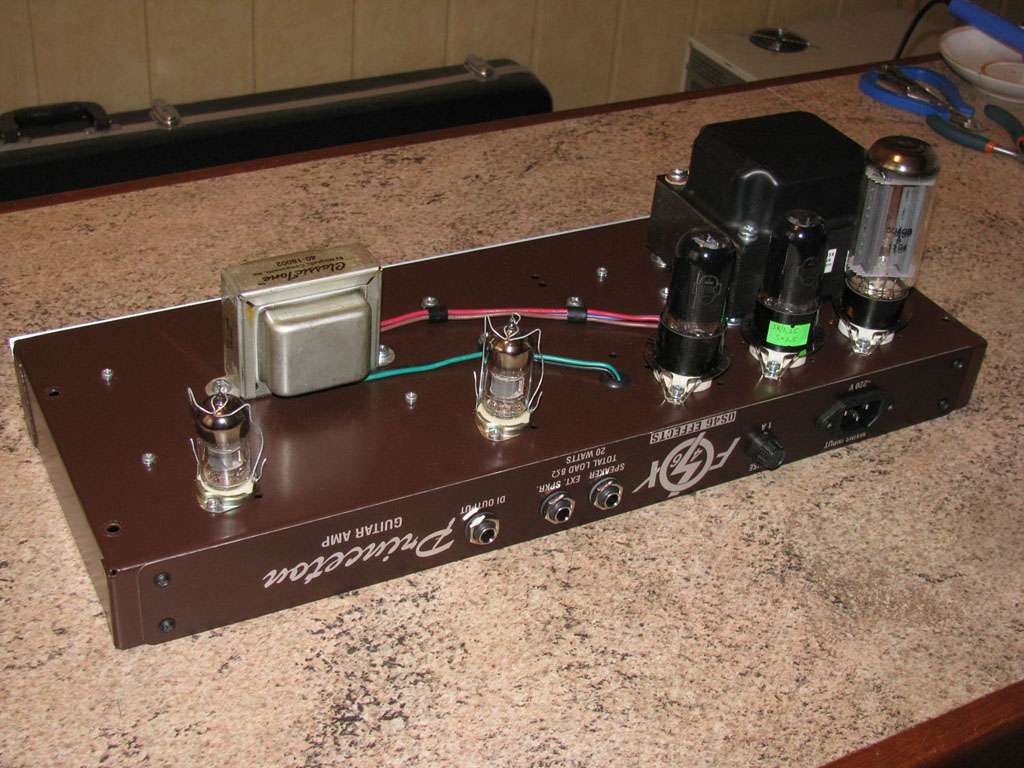

Выходник стоит от Deluxe Reverb производства MC. Расположен ближе к лампам преампа, а не в центре шасси, чтобы без проблем устанавливался 12" динамик.
Силовик - по анодке нечто средним между Princeton Reverb и Deluxe Reverb, производства ТрансЛед.

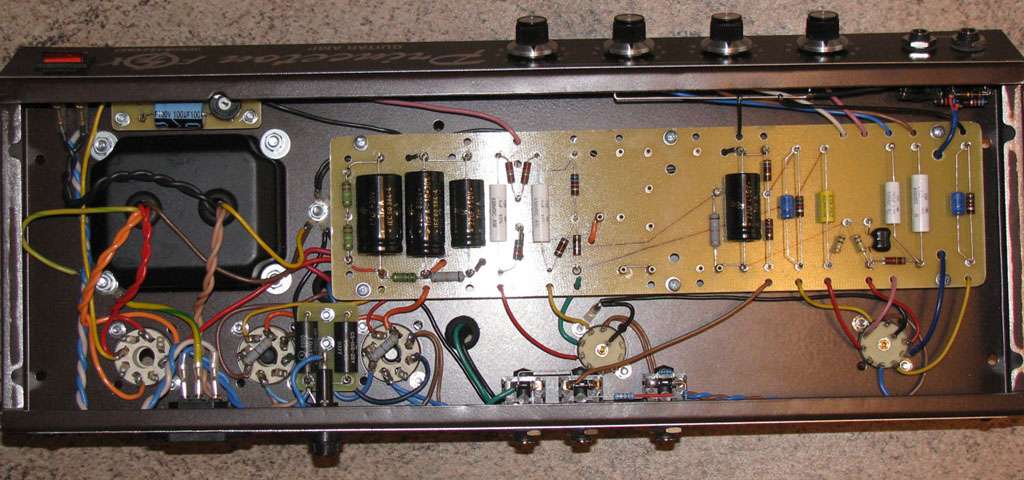

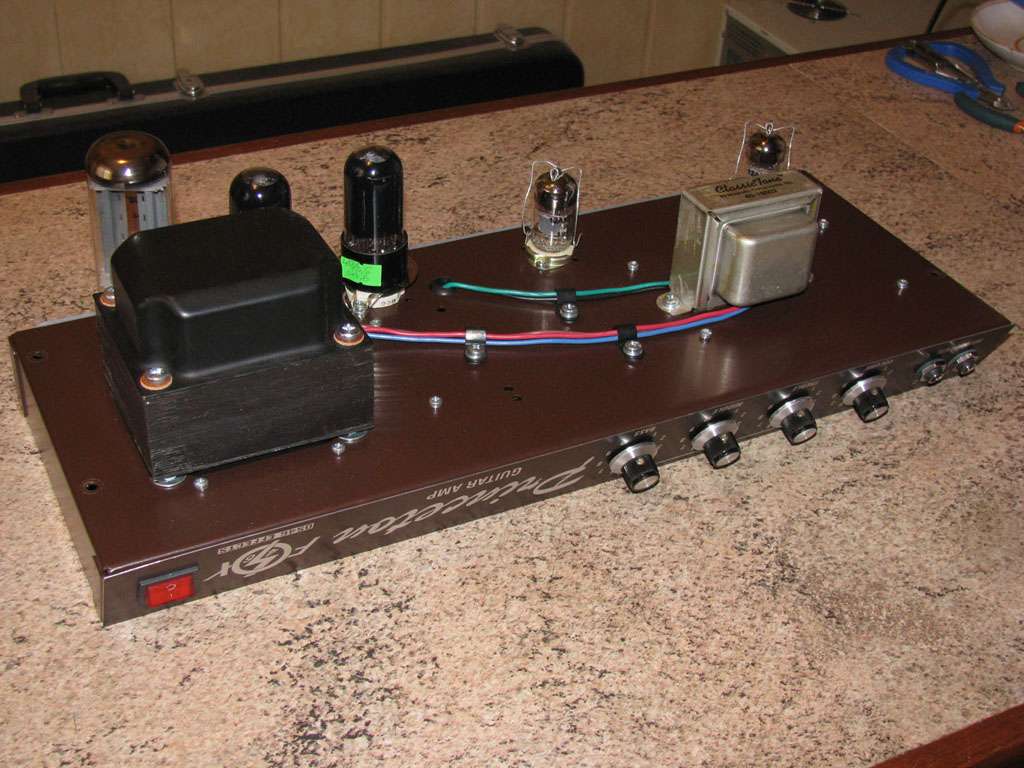

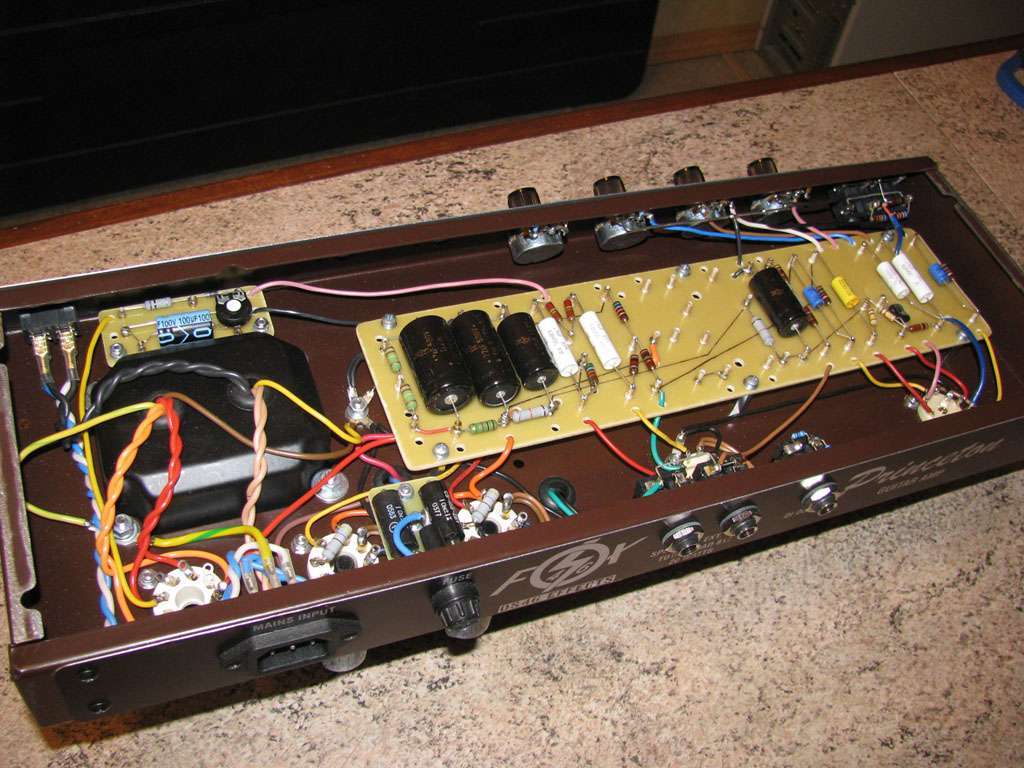

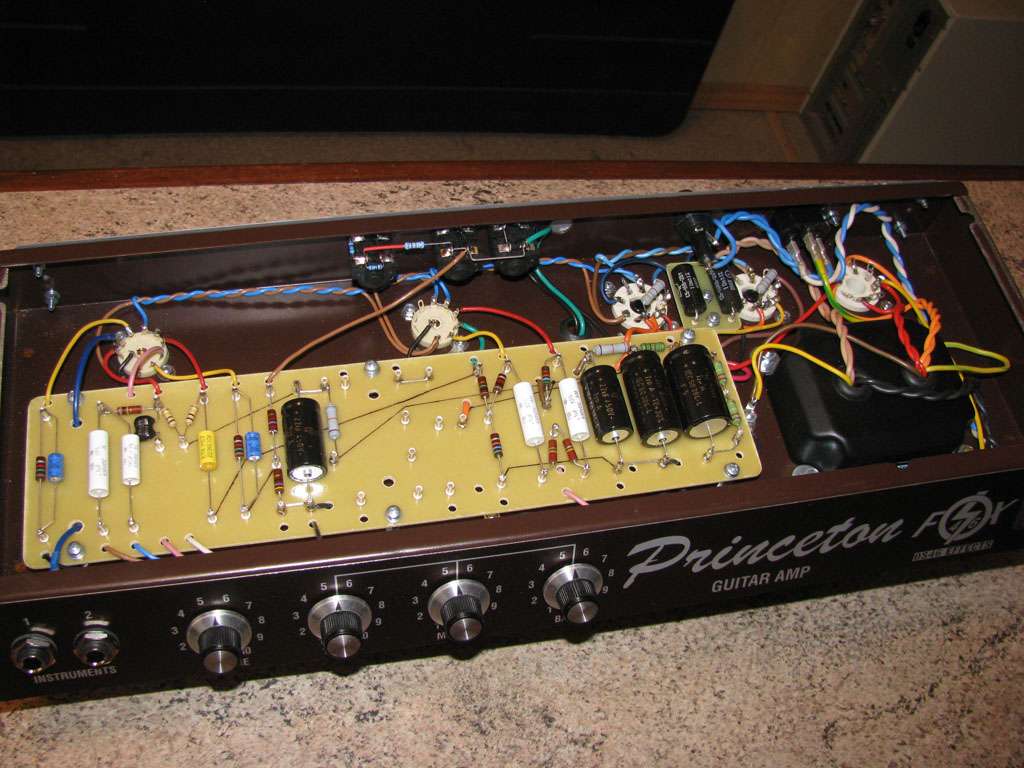

По компоновке шасси всё более менее как в оригинале, кроме выходника, конденсаторов питания. Ну, еще добавил регулировку смещения выходных ламп. Выключатель питания вынесен на переднюю панель для удобства использования. Само шасси нарисовано мной в SolidWorks (как и весь остальной комбо) и сделано по заказу лазерной резкой и гибкой.

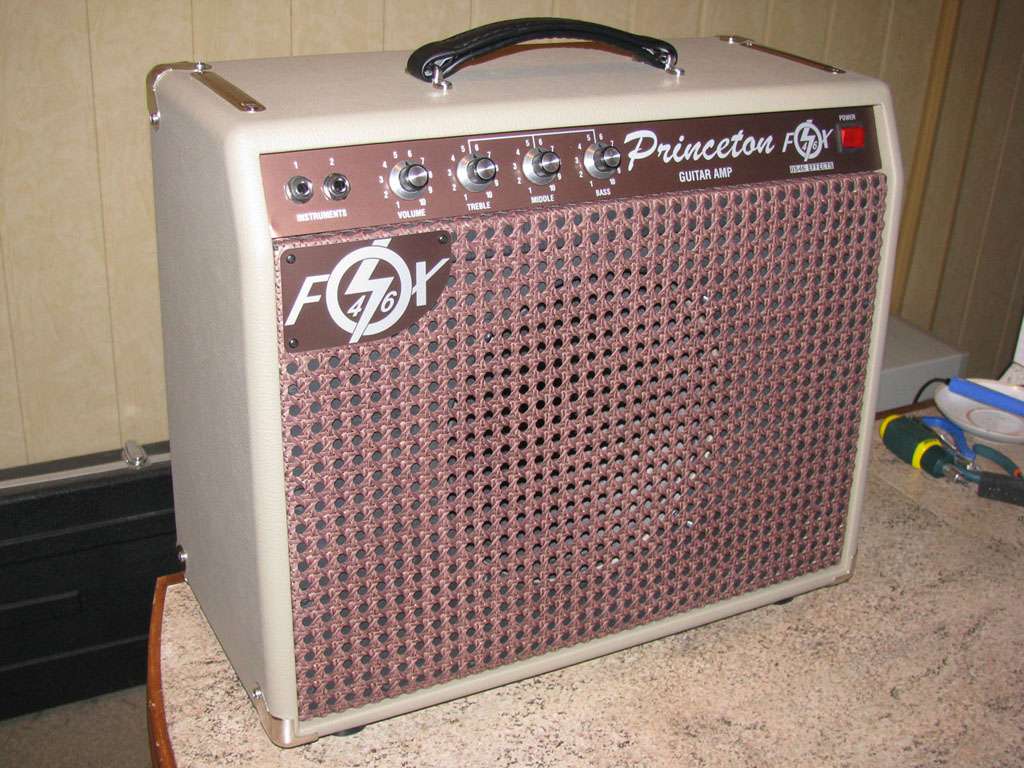

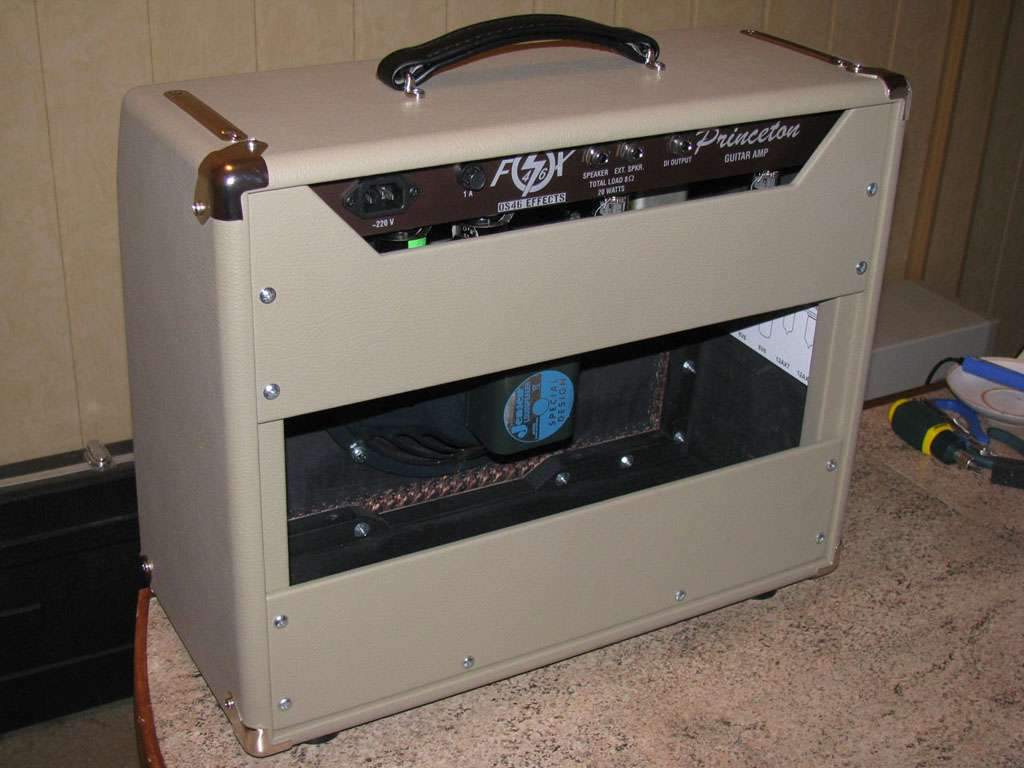

Кабинет и передняя панель сделаны из 15 мм фанеры, задние стенки из 6 мм. Обтянут одним куском толекса. Грилль сделан из сетки ротанг желтого цвета, обильно обработанной коричневой морилкой (без вспышки цвет более коричневый, а не красный).

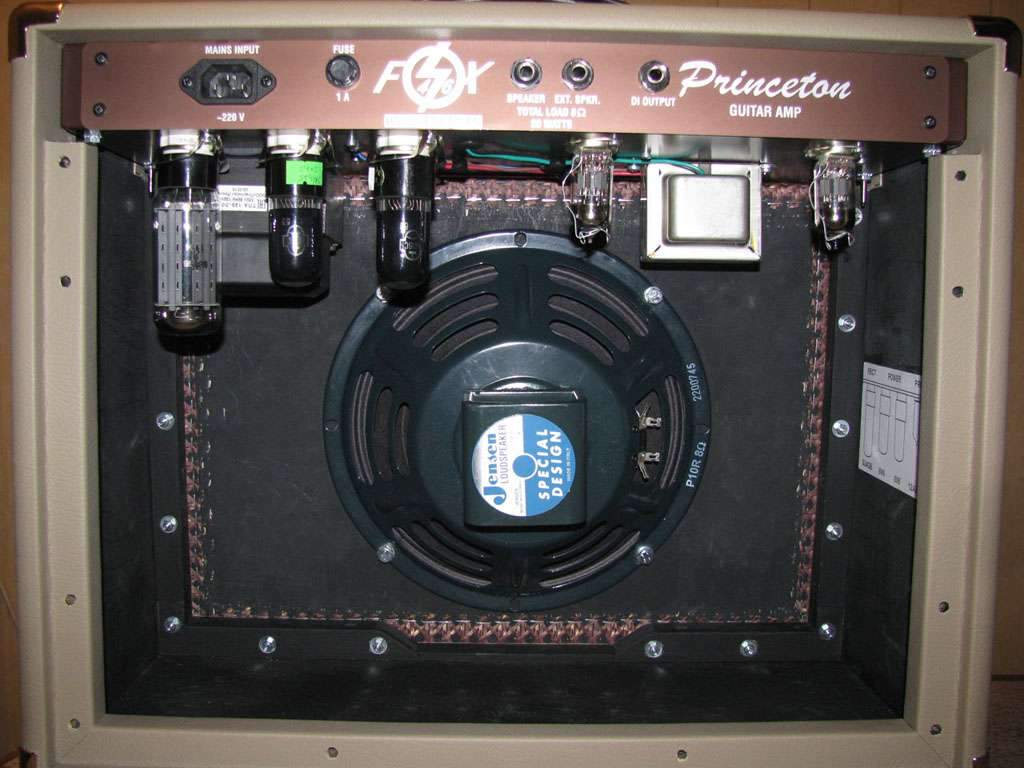

Передняя панель под 10" динамик съемная, - есть возможность сделать новую под 12" динамик (либо доработать эту).
