Fender HR DeVille – Сервис & Мод
« : Февраля 14, 2017, 01:20:10 »
Всем добрый день!
Приобрел Fender HR DeVille 1997 года сделано в Америке.
Усилок конкретно жил полноценной усилковой жизнью и постоянно давал газу с разных сцен.
Во всяком случае последний хозяин, сказал, что использовал его конкретно.

Усилок был на сервисе, но что конкретно было сделано и заменено осталось не ясно, кроме того что сервис был крутым и серцифицированным.
Когда я его разобрал – на мой взгляд, у сервисов, где усилок побывал, понятие качества отсутствует полностью, что и не сильно скрывали...

Усилок проработав 20 лет конечно же нуждается в определенном сервисном ремонте, который включает в себя замену некоторых компонентов на новые
без гарантии ощутимого улучшения но с надеждой что хуже наверно не станет...

и модификаци, направленные именно на улучшение чего то там...

Полистав интенет,  я составил список компонентов на замену + запчасти - уже натянуло на 200 баксов, а еще и новый толекс не выбран...

За инфо основу-структуру, что нужно сделать и почему, я взял в итоге ресурс  «Fromel electronic” не имея ни малейшего понятия, почему я должен верить какому без известному Фромелю-Хромелю, а не инженерам и дизайнерам Фендера...ну да фиг с ним - для анализа сойдет.

http://www.fromelelectronics.com/collections/amp-mod-kits

Фромель предлагает заменить на более качественные
1.   - резистроры в анодных цепях ламп (r4, r11, r16, r22 - 100kOhm 0.5W)
2.   - резистроры  в блоке питания, контролирующие переключение (r78, r79 - 330 Ohm 5W)

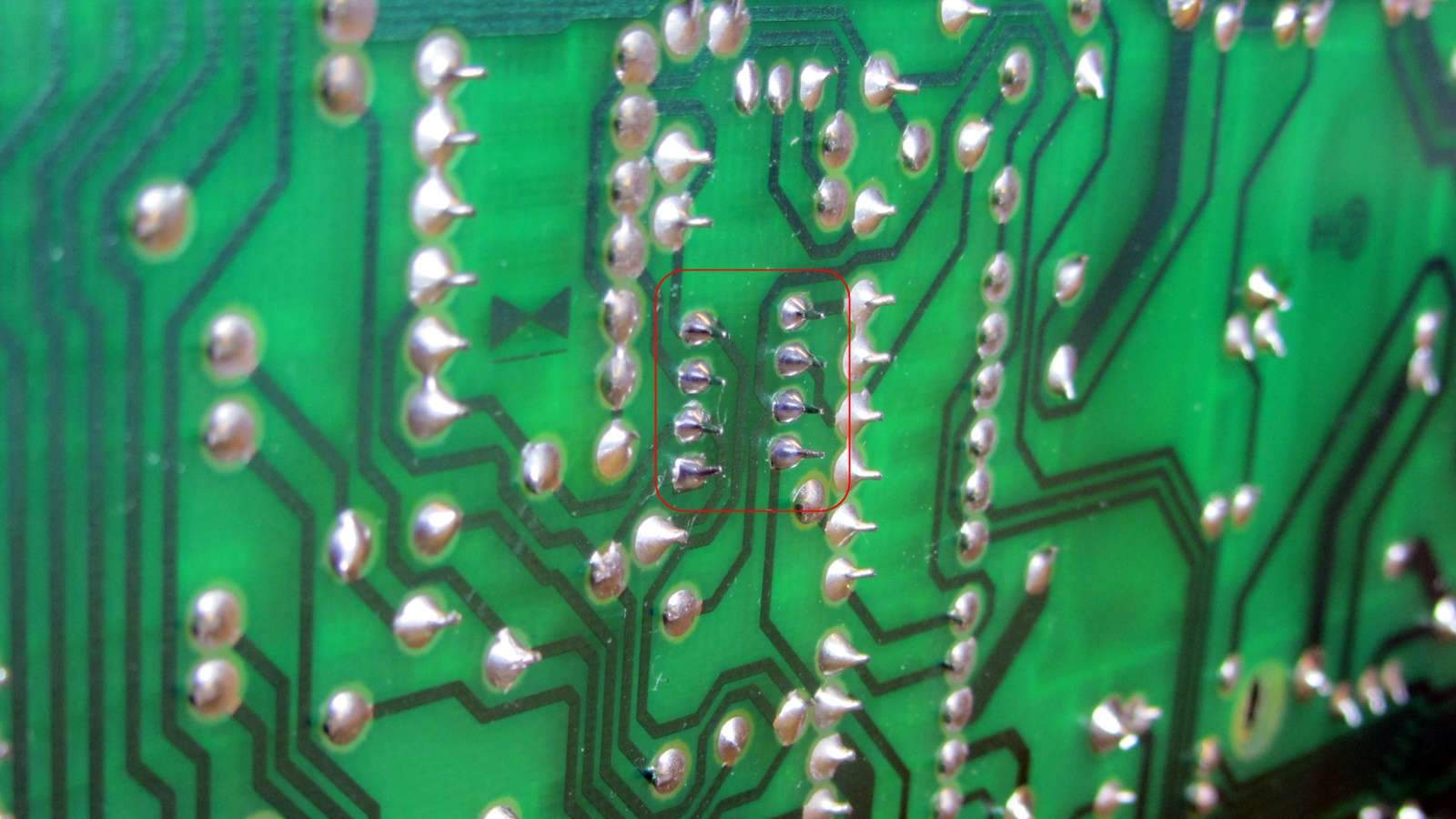

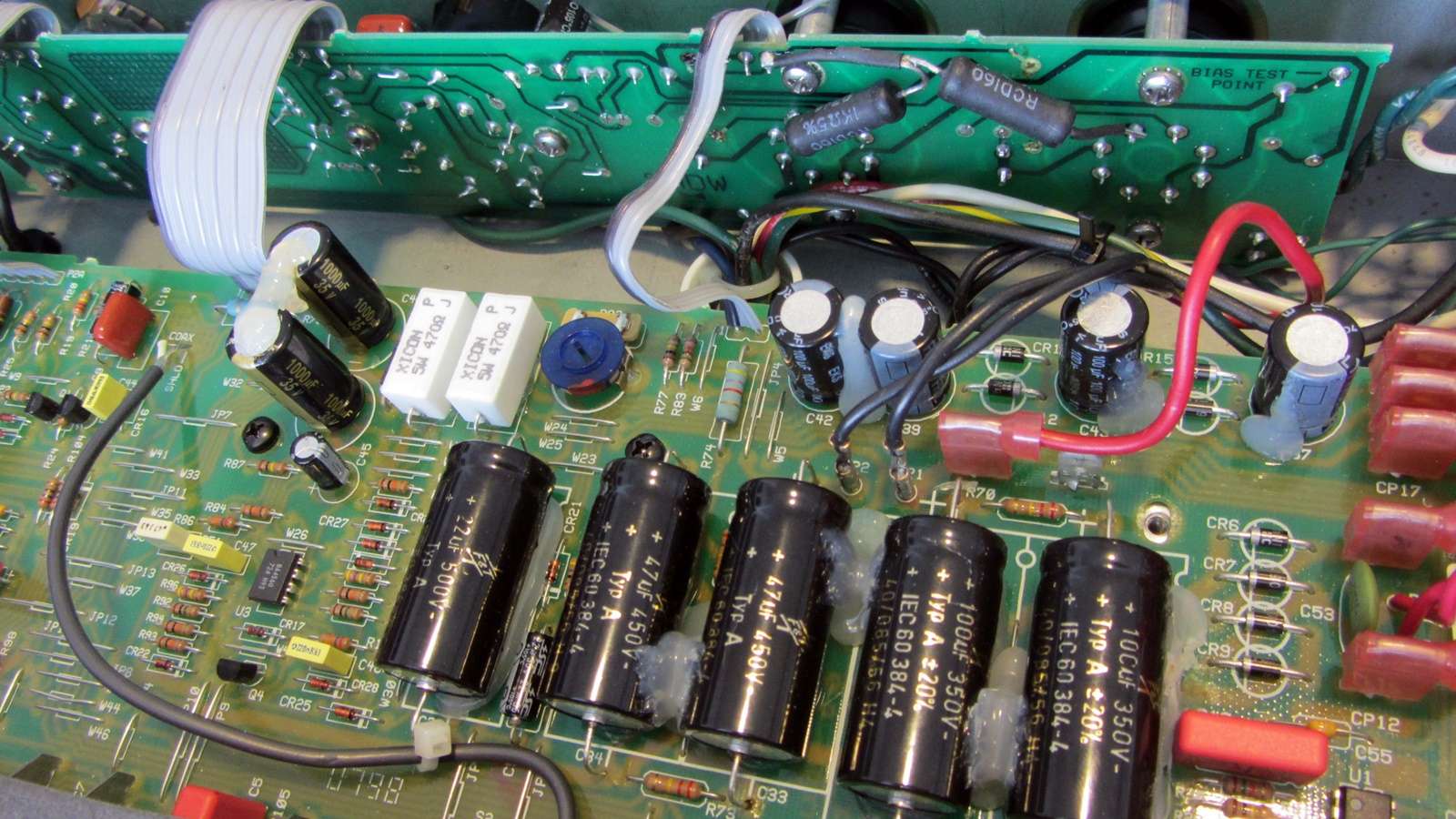

3.   - электролиты в блоке питания и еще кое-где по мелочевке.
Вопрос – нужно ли их менять  и если да, то что это изменит реально и будет ли заметно?

Вторая часть – улучшения
1.   Сеточные резисторы R61, R62 уже поменяли на 1 кОнм
2.   Улучшили ревер убрав R103
3.   Пот-тр Lead Master Volume предлагается заменить на ЛОГаритмичный  того же номинала 100К.
Вопрос –  какое сопротивление можно ставить кроме 100К и какое лучше ставить?
4.   Обычный Volume тоже предлагают поменять на ЛОГ чтоб было тише....
Вопрос –  какое сопротивление можно ставить кроме 250К и какое лучше ставить?

5.   Вот очень интересно – предлагают улучшить Tone Stack поменяв лучше подобранные кондеры на Бас и Средние - High Quality WIMA caps С5,С6 + R12 и замена С7 на более лучший - high quality Silver Mica cap.

Вопрос – на Tone Stack калькуляторе симуляция замены на предлагаемые номиналы великой регулировки не произвела! Стоит производить эту замену и если да – то ради чего?

6.   Ну и последний вопрос на пока!  это - Global Master Volume Mod. Предлагается уже слегка переделать схему, чтобы Мастер работал на обоих каналах – на чистом и на драйве.
Вопрос – у кого нибудь есть описание этого мода, и в чем суть и эффект? Стоит этим заморачиваться или как?

Заранее благодарен за толковую помощь!



Оффлайн Stalker_SE Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Репутация: +67/-3
  • Knowledge is power!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #1 : Марта 15, 2017, 00:54:30 »
Просмотров 300 - ответов 0! Это здорово!
Отправлю заявку на рекорд Гиннеса - может поверят и зарегистрируют :)

 Буду краток...

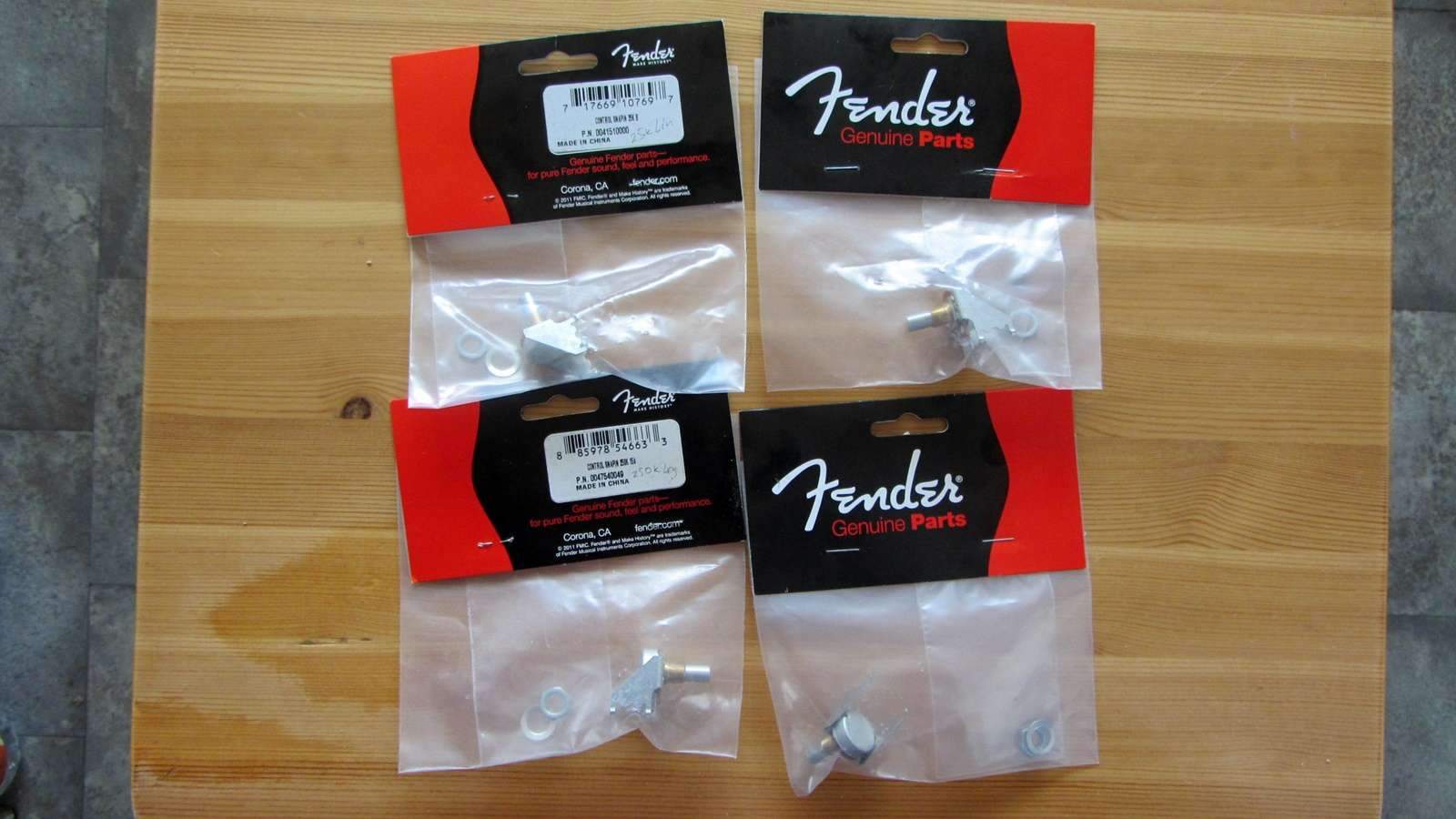

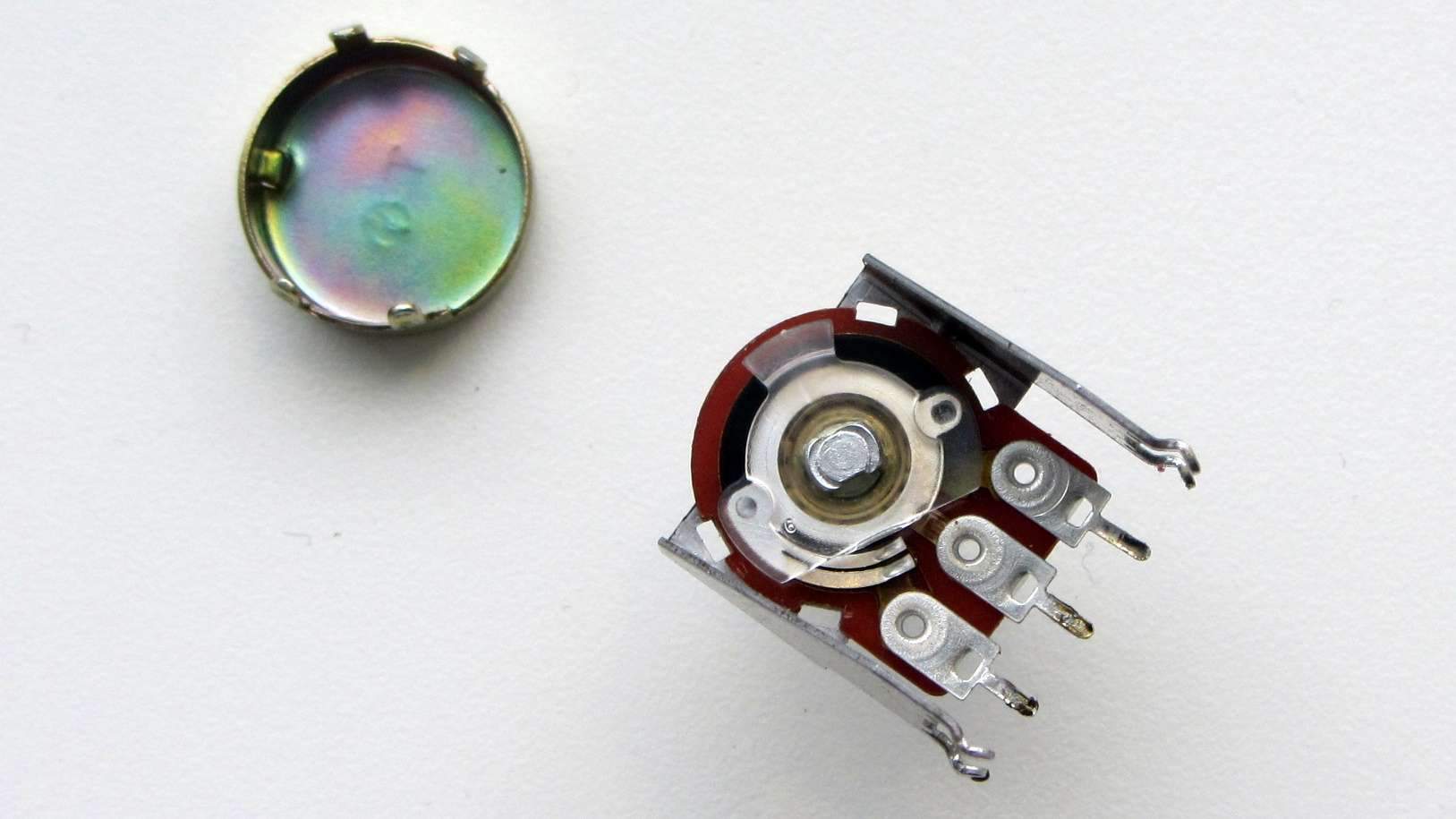

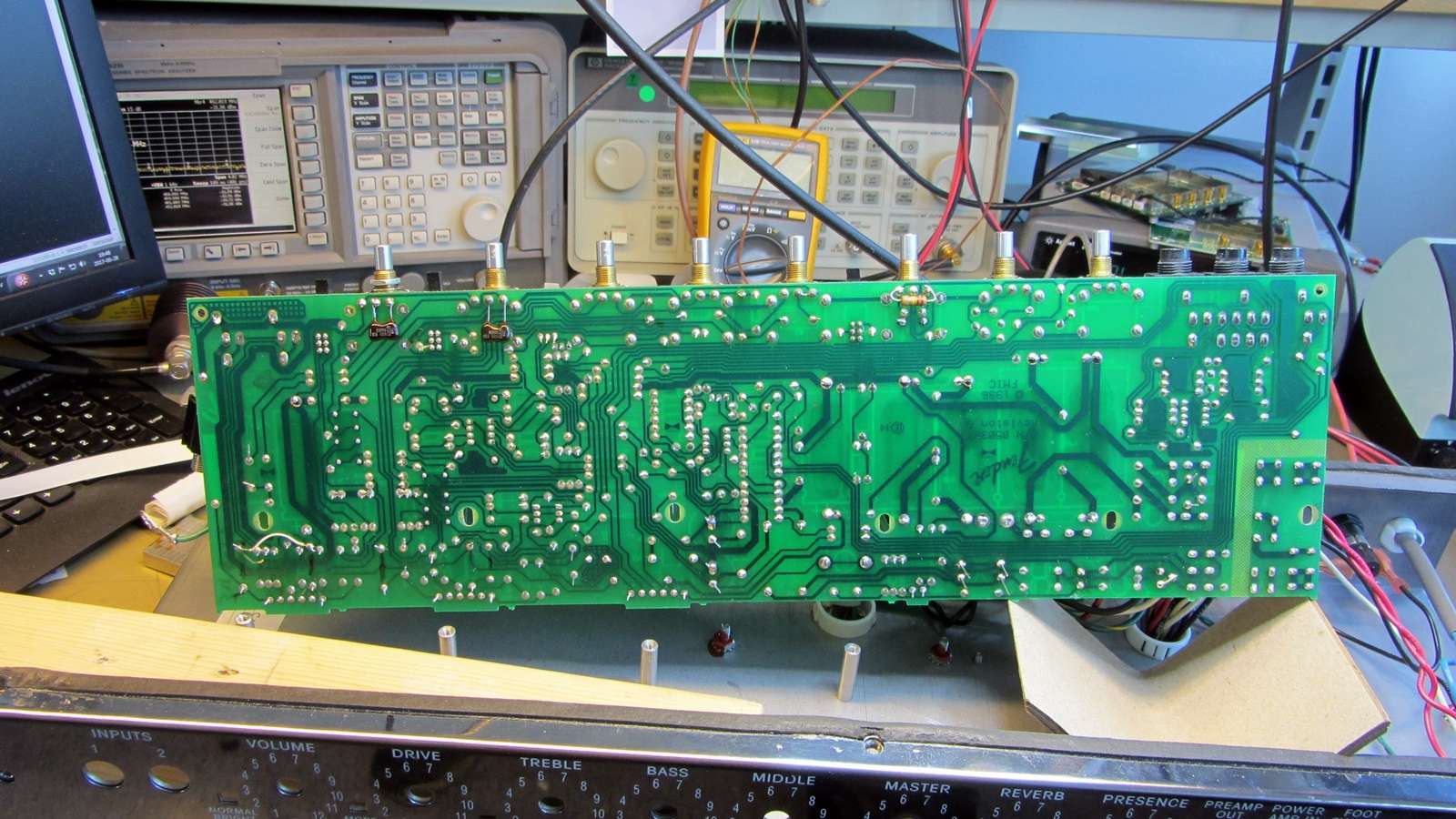

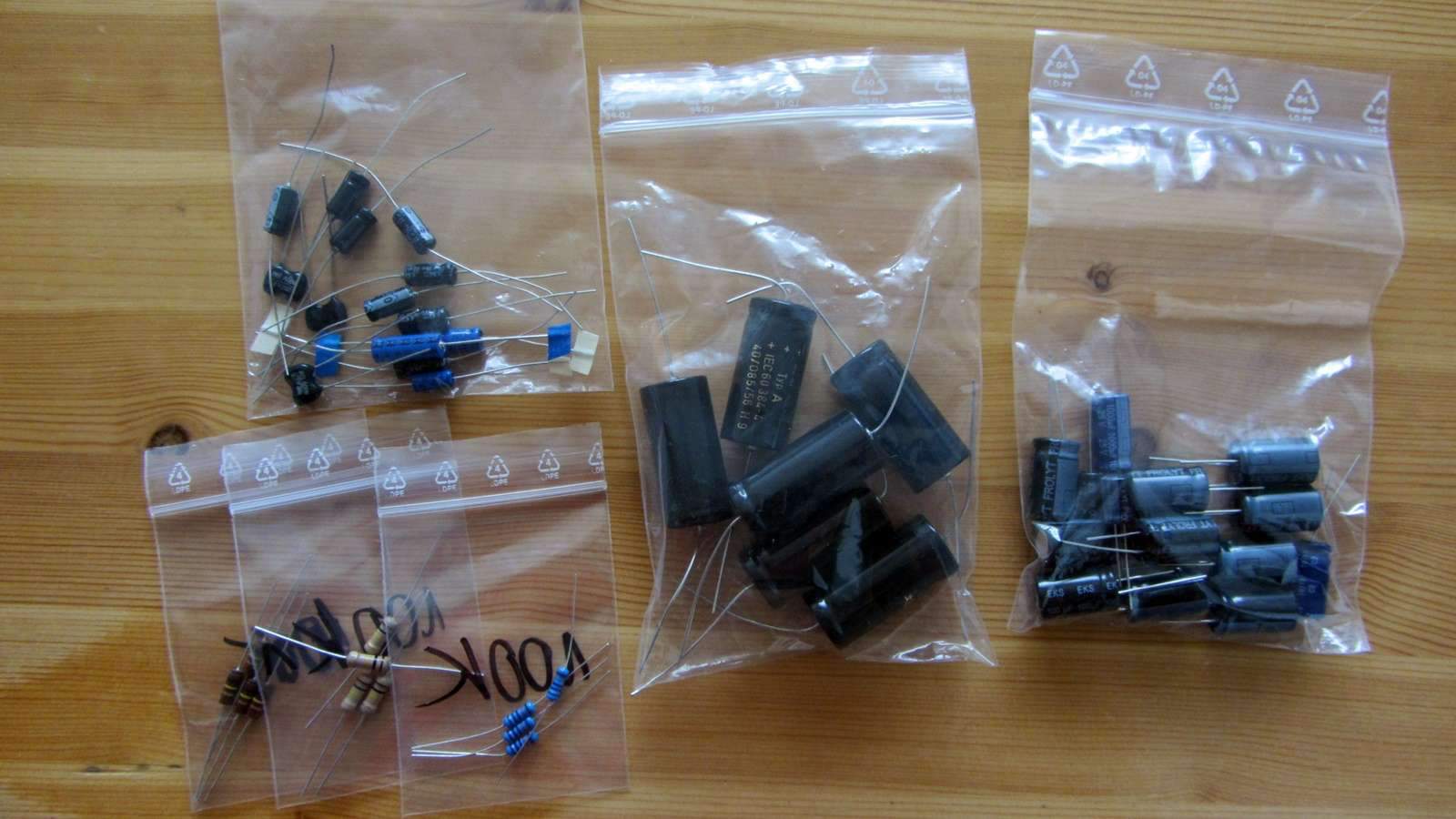

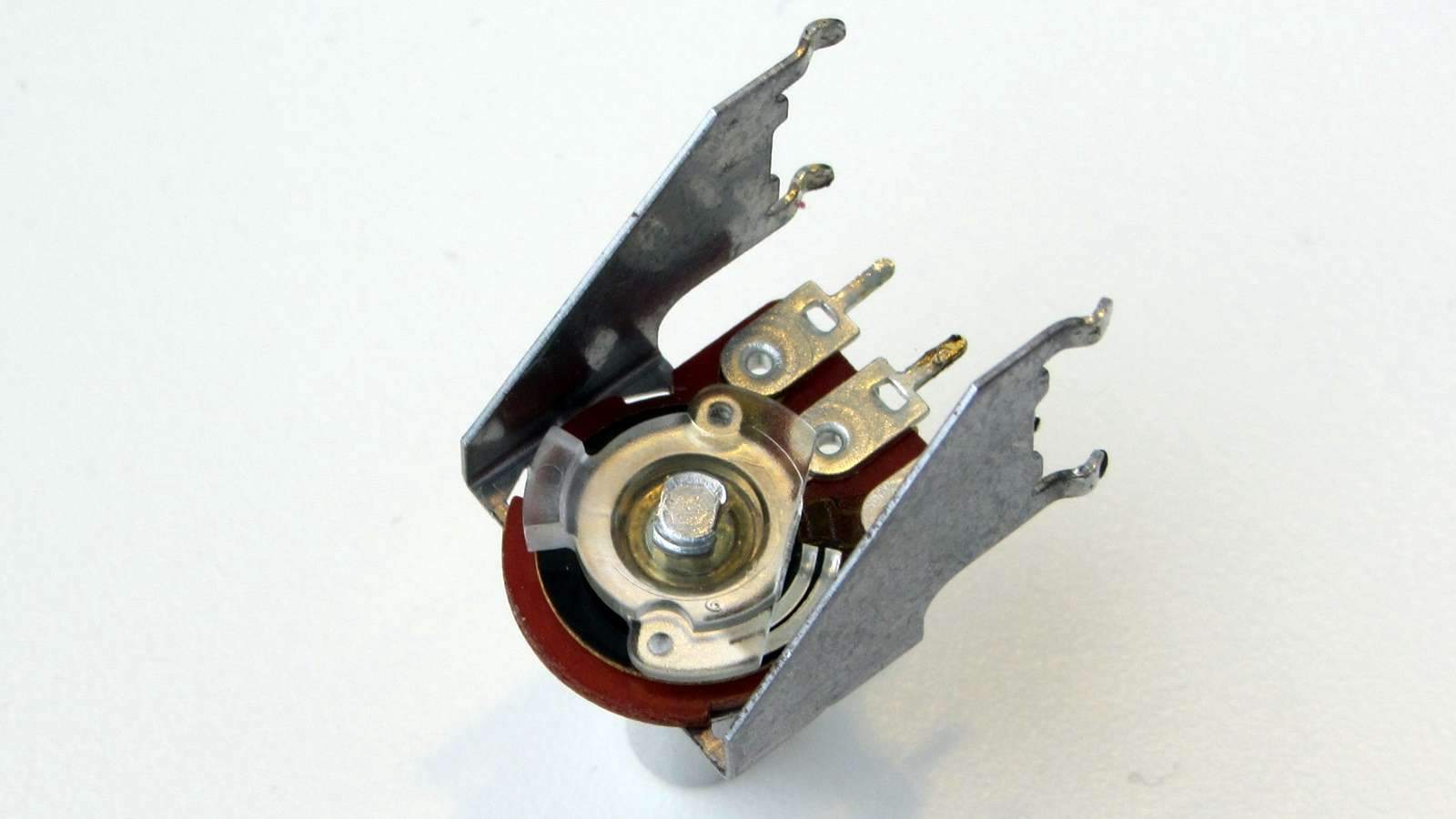

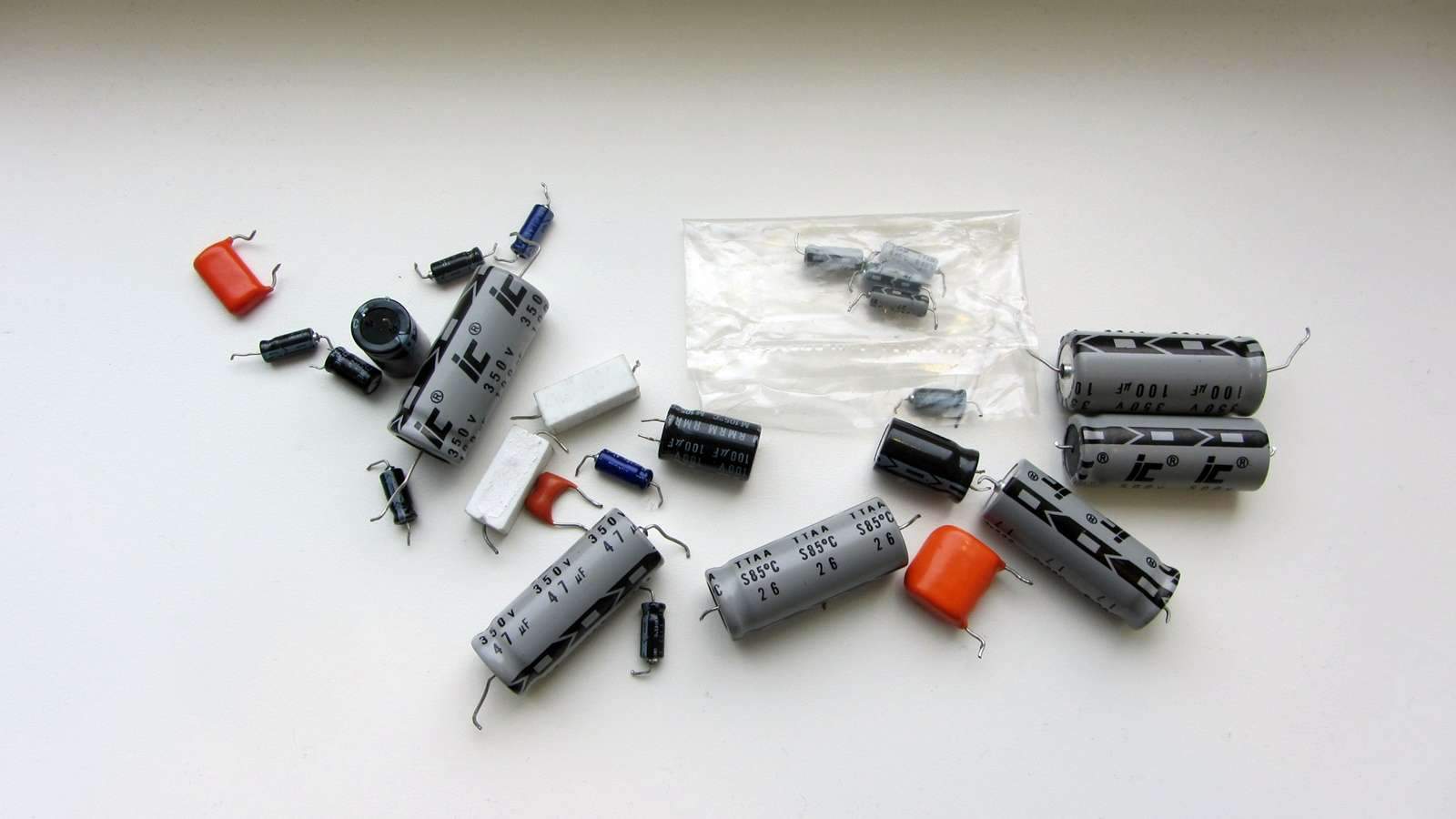

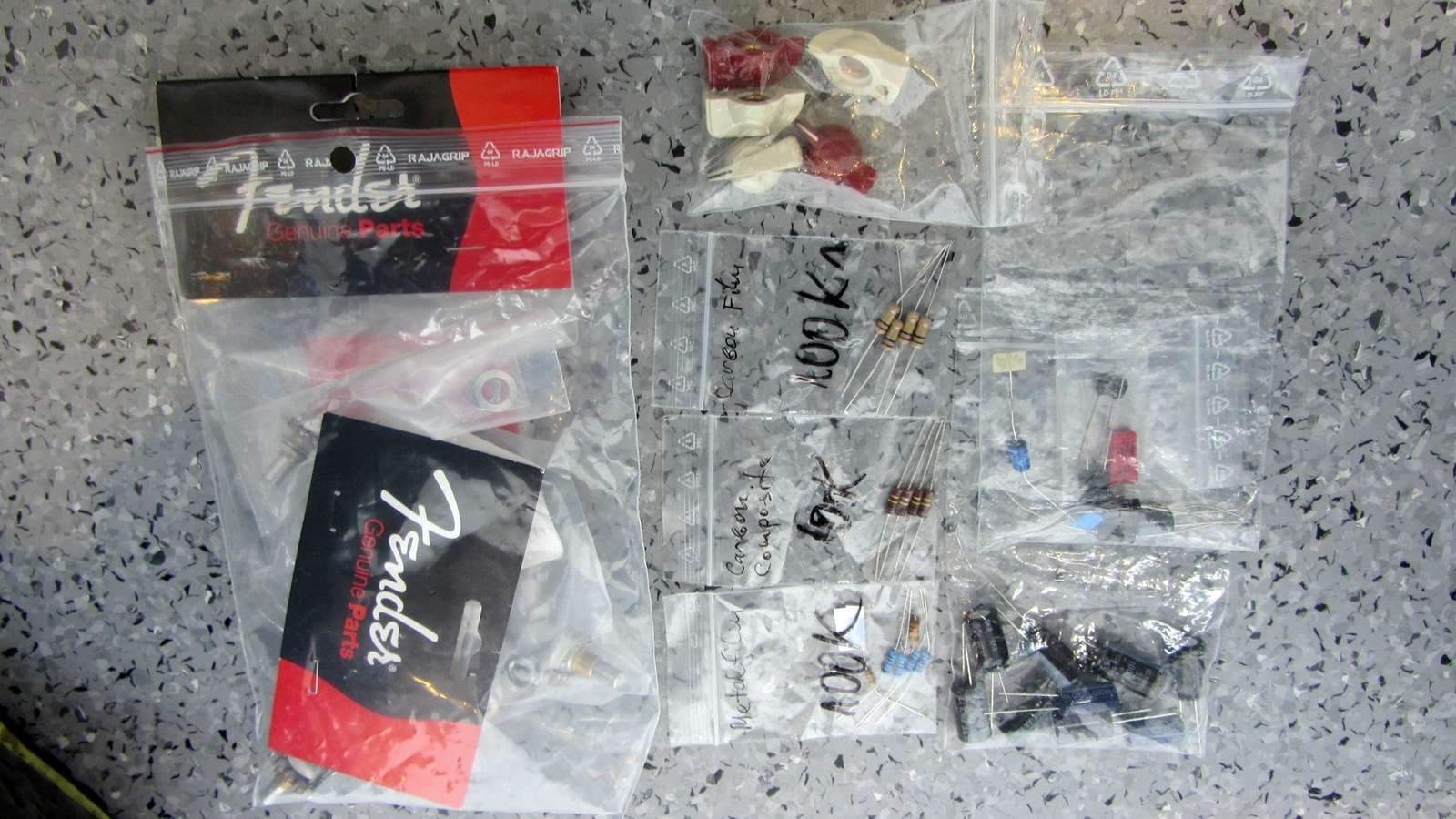

- Электронника пришла, все вроде окей, но например на потенциометрах с одной стороны "Фендрер оригинал", с другой "Сделано в Китае"
Сразу возник вопрос - а те что на усилке стоят где сделаны? стоит ли их менять на Китай?

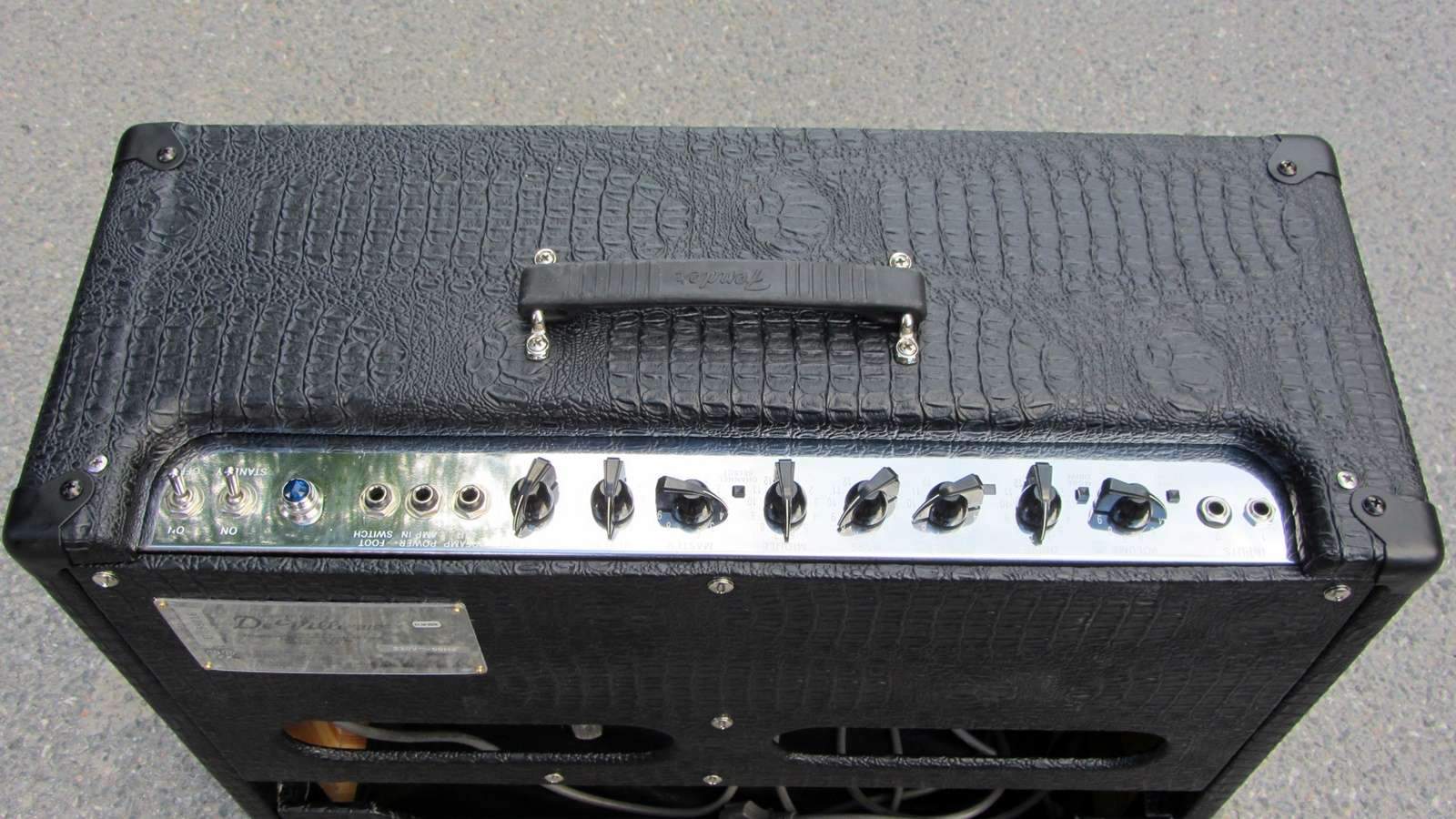

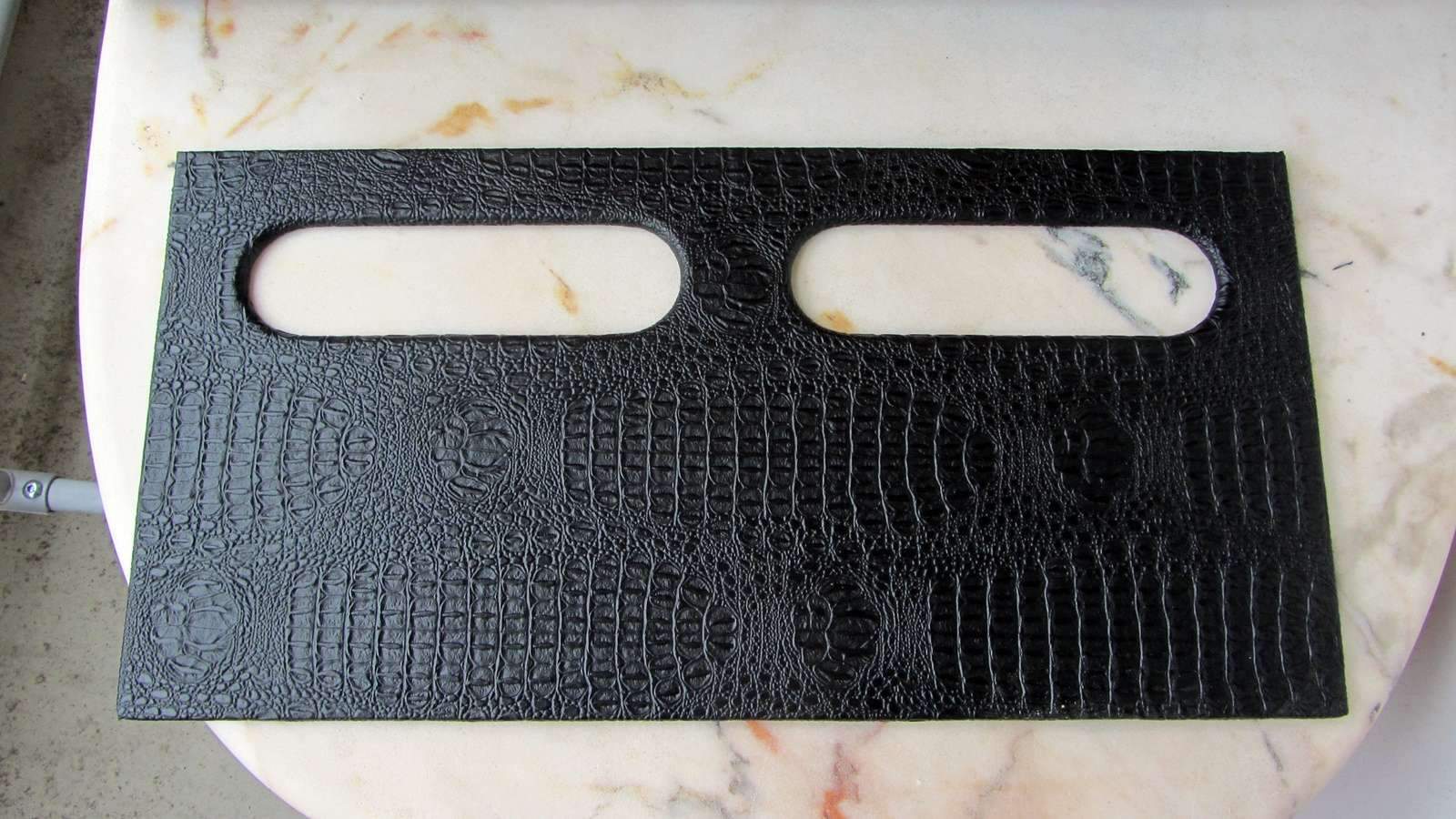

- Пришел толекс в форме крокодила, правда он такой мелкий, что можно с ящерицами перепутать. Или с детеныша слепок делали...?

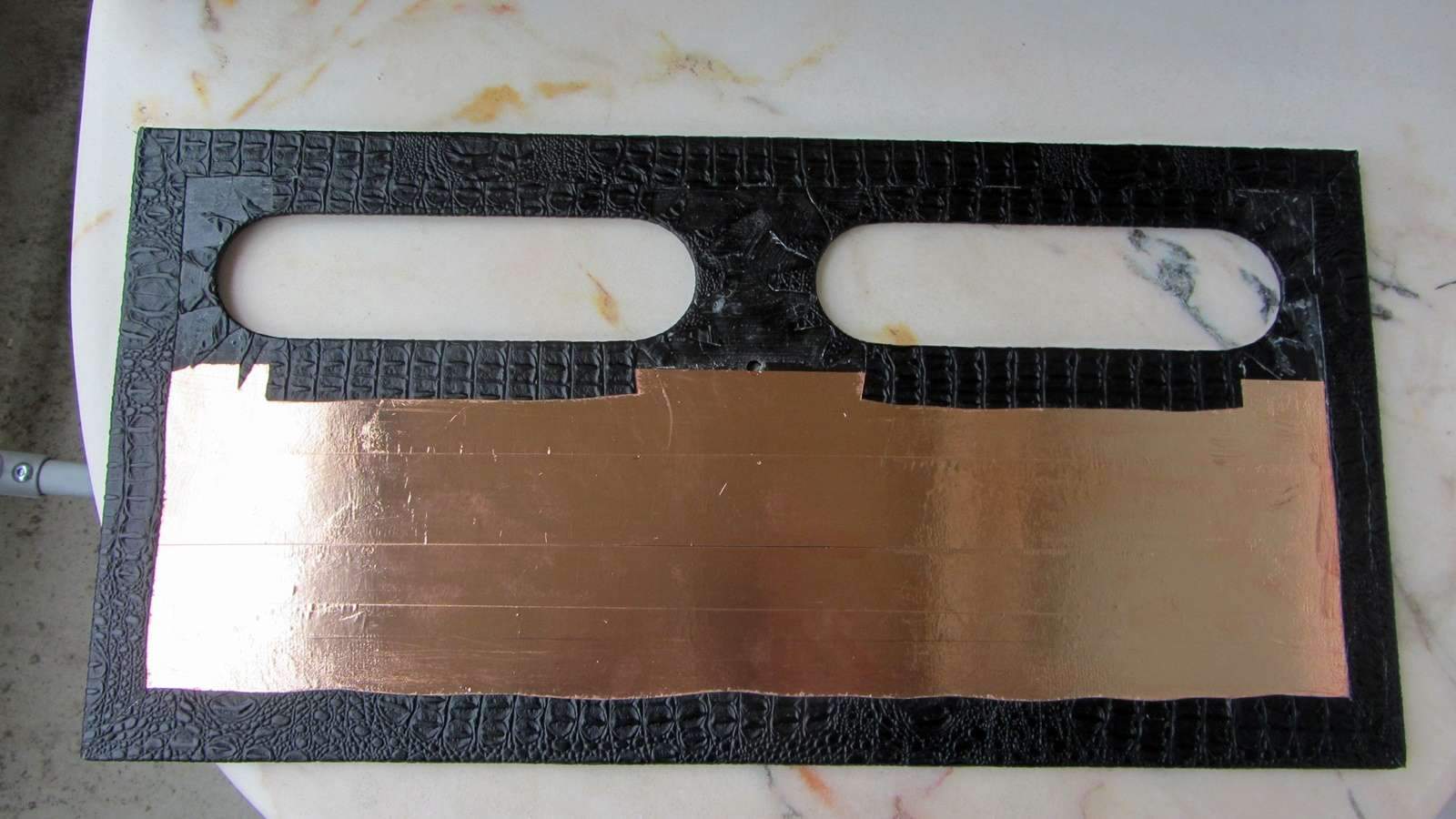

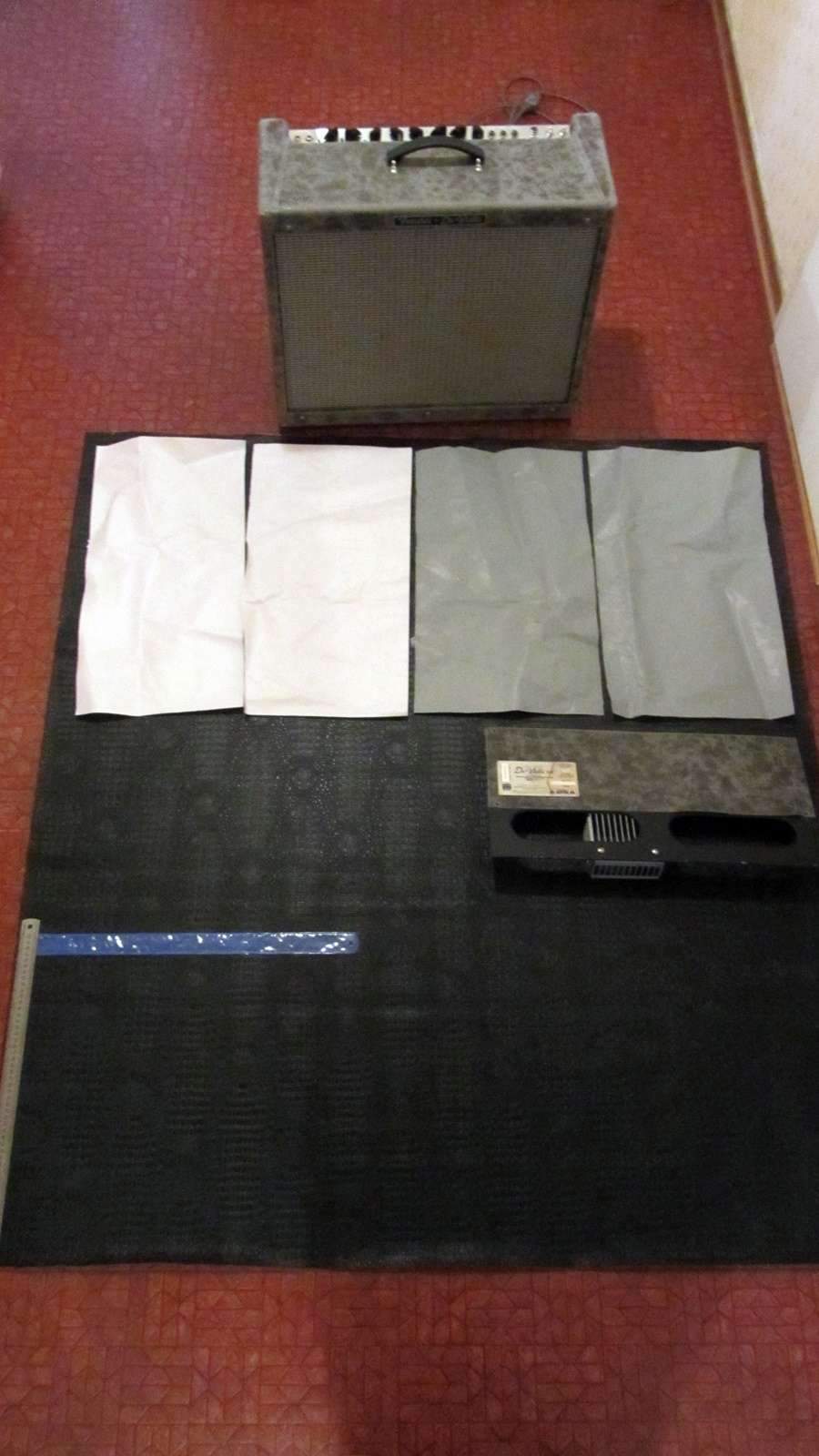

Ширина 1.35 и хватило бы метра (на фотке обозначен линейкой),
но по магазинной расчетной таблице длина вышла 1.30, добавляют по пол метра итого получилось 1.35х1.50 (Фотка приложена)
Ну много все ж лучше чем мало, но крокодил хреновый какой-то хоть и дорогой, нужно чет другое покупать наверно...

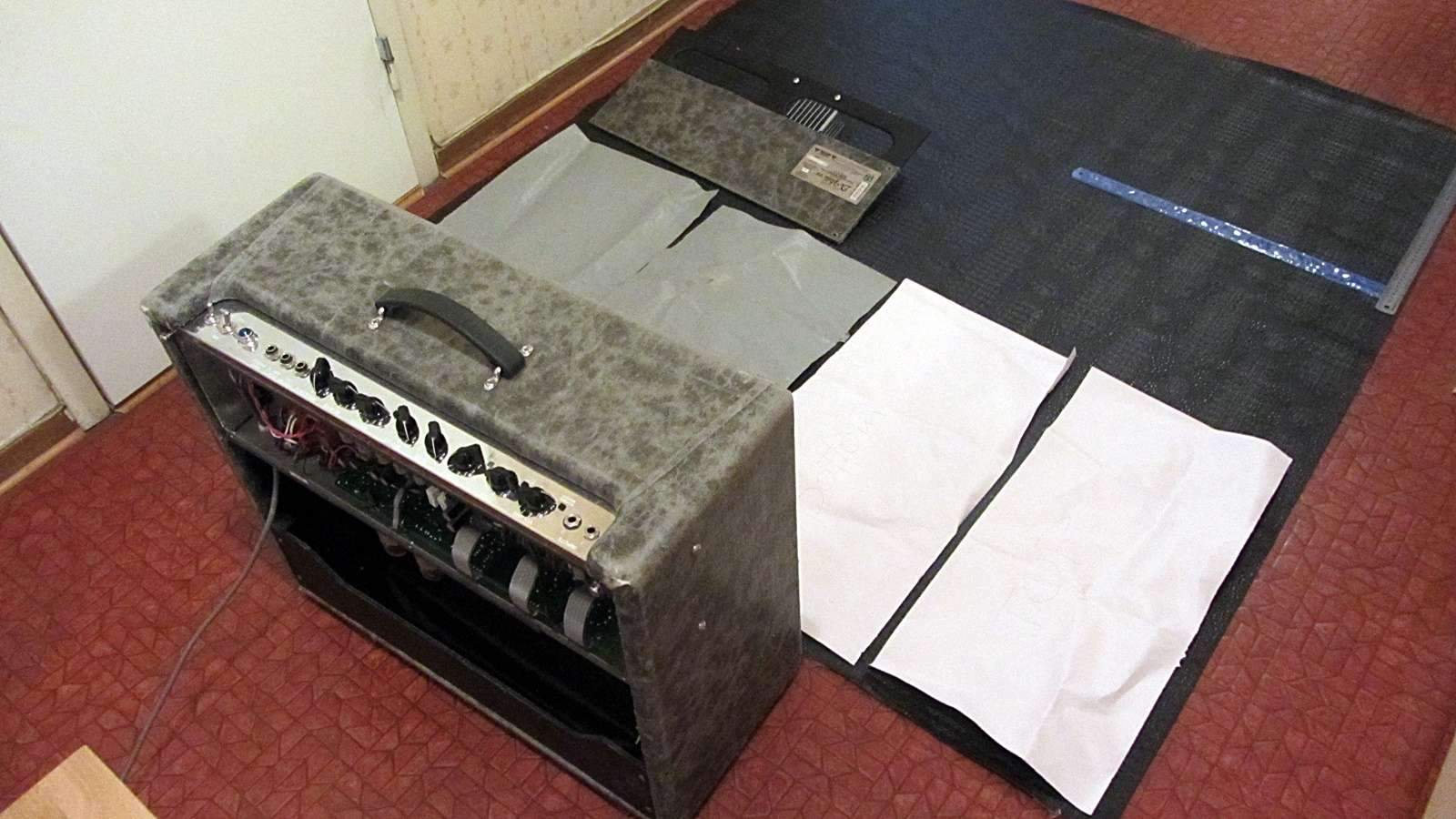

- Обдирание старого толекса! На ютюбе все класс - легко так снял и готовый шаблончик в руках. В моем случае это просто завал - приклеен так что ничто его не берет.
Много времени потрачено, а итоге

"Картина маслом"!!!

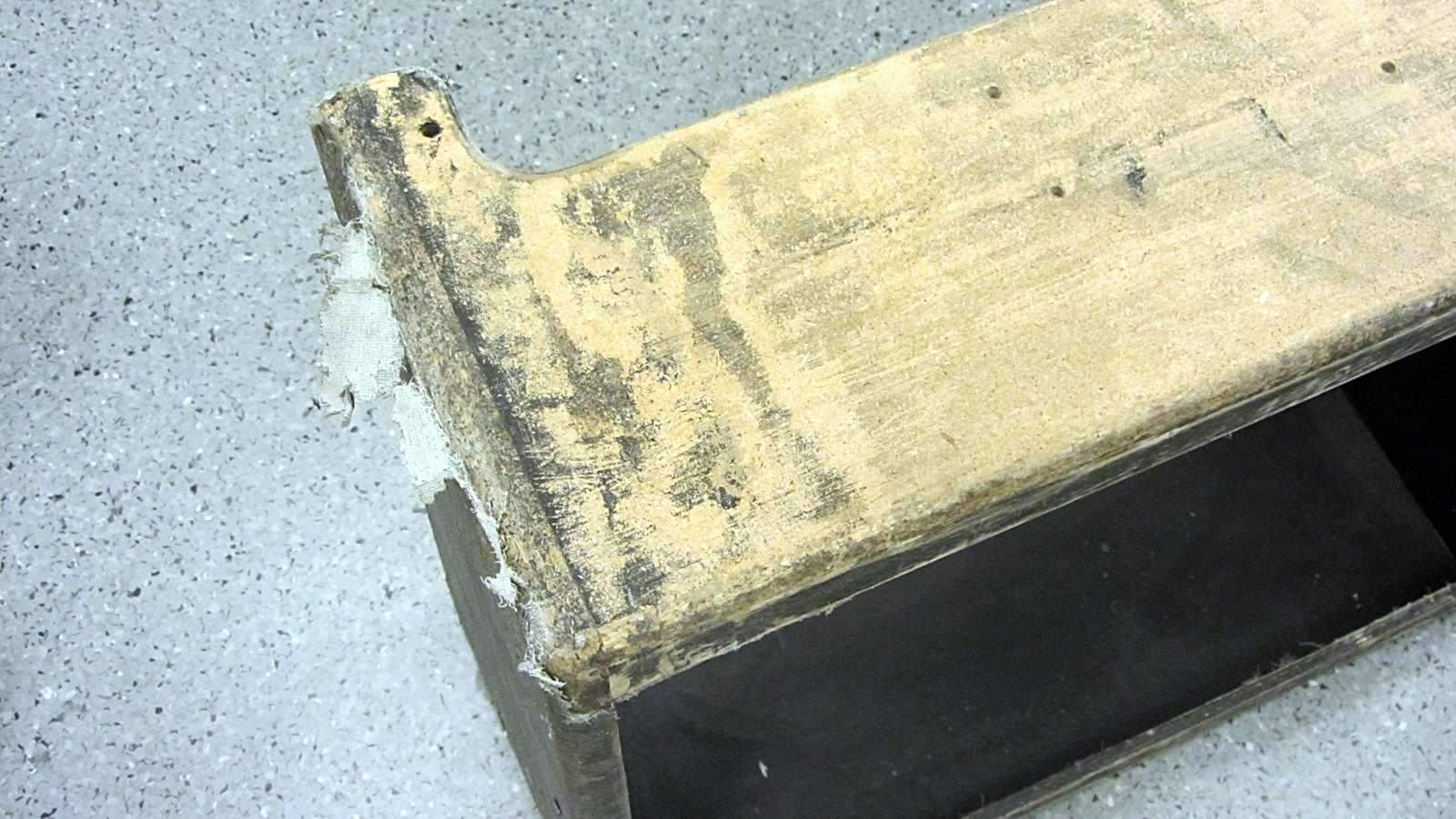

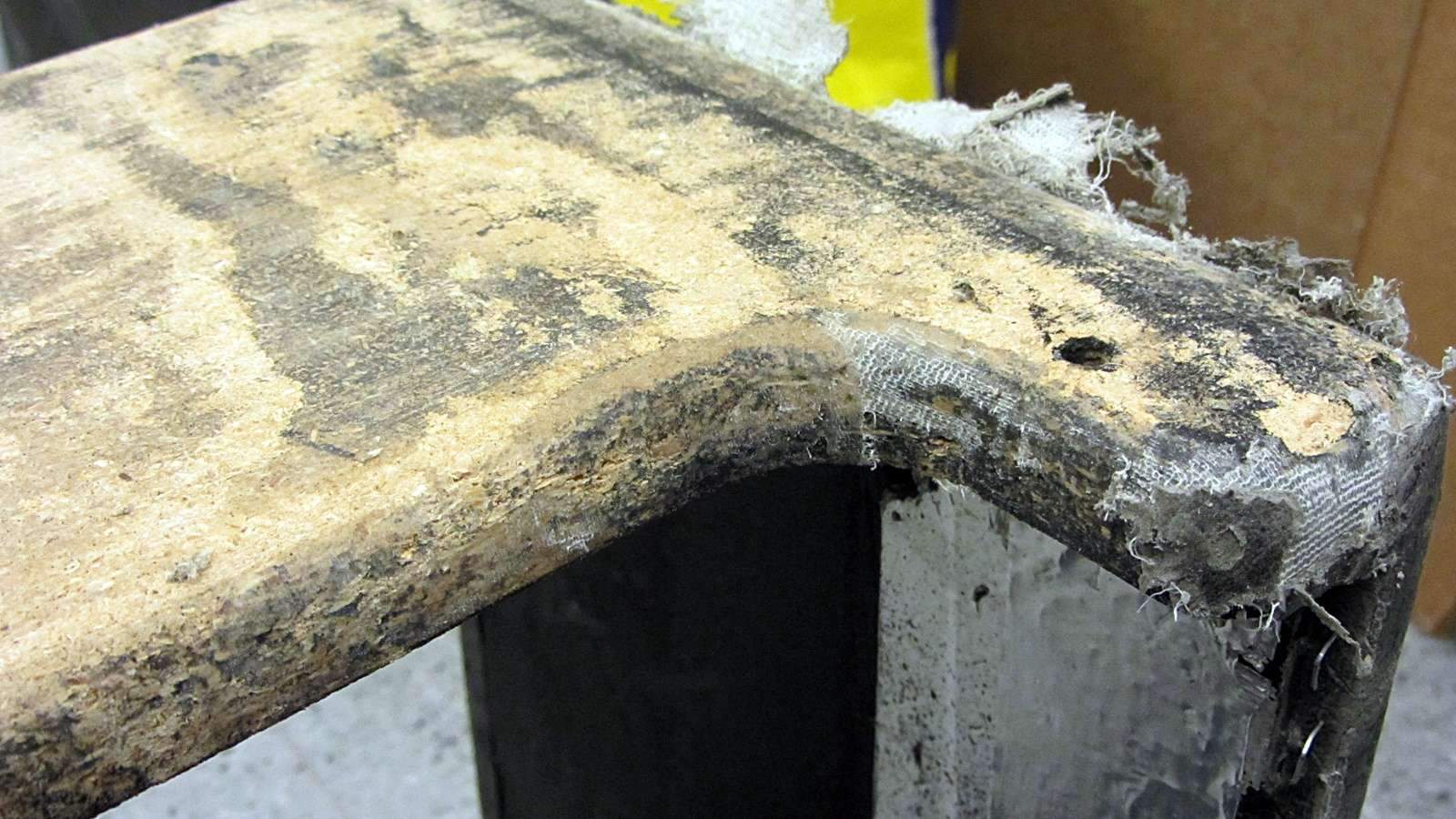

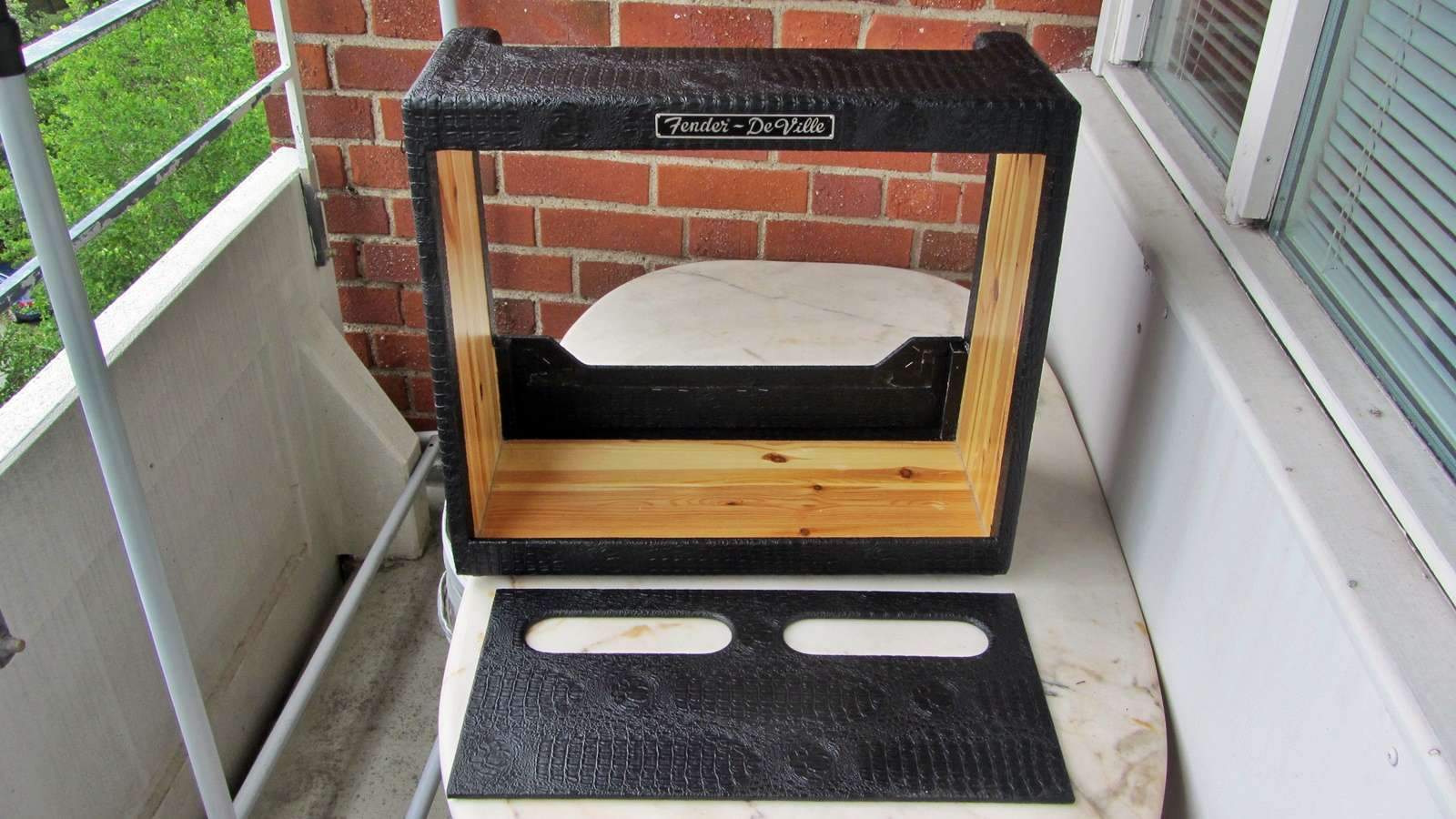

Под толексом показался ящик из прессованых опилок абсолютно унылого серого цвета. Склееный элементарно доска на доску и все дела! :)
Мэйд ин ЮСА ханд крафтед!!!

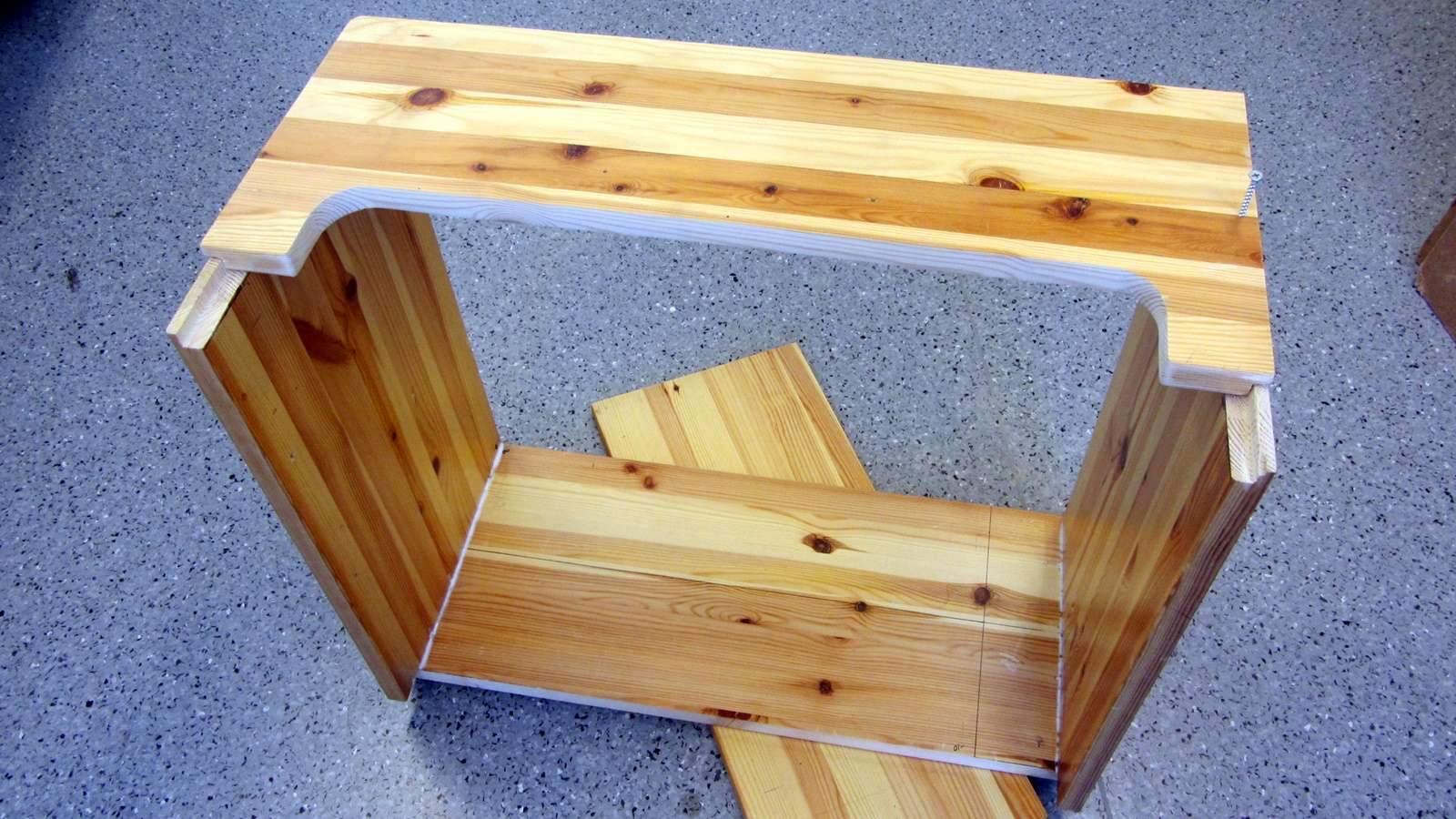

Я решил не заниматься воссановлением опилок, несмотря на угробленное время, а сделать новый кабинет. А старый...ну звук можно потестить - один усилок на двух кабах.

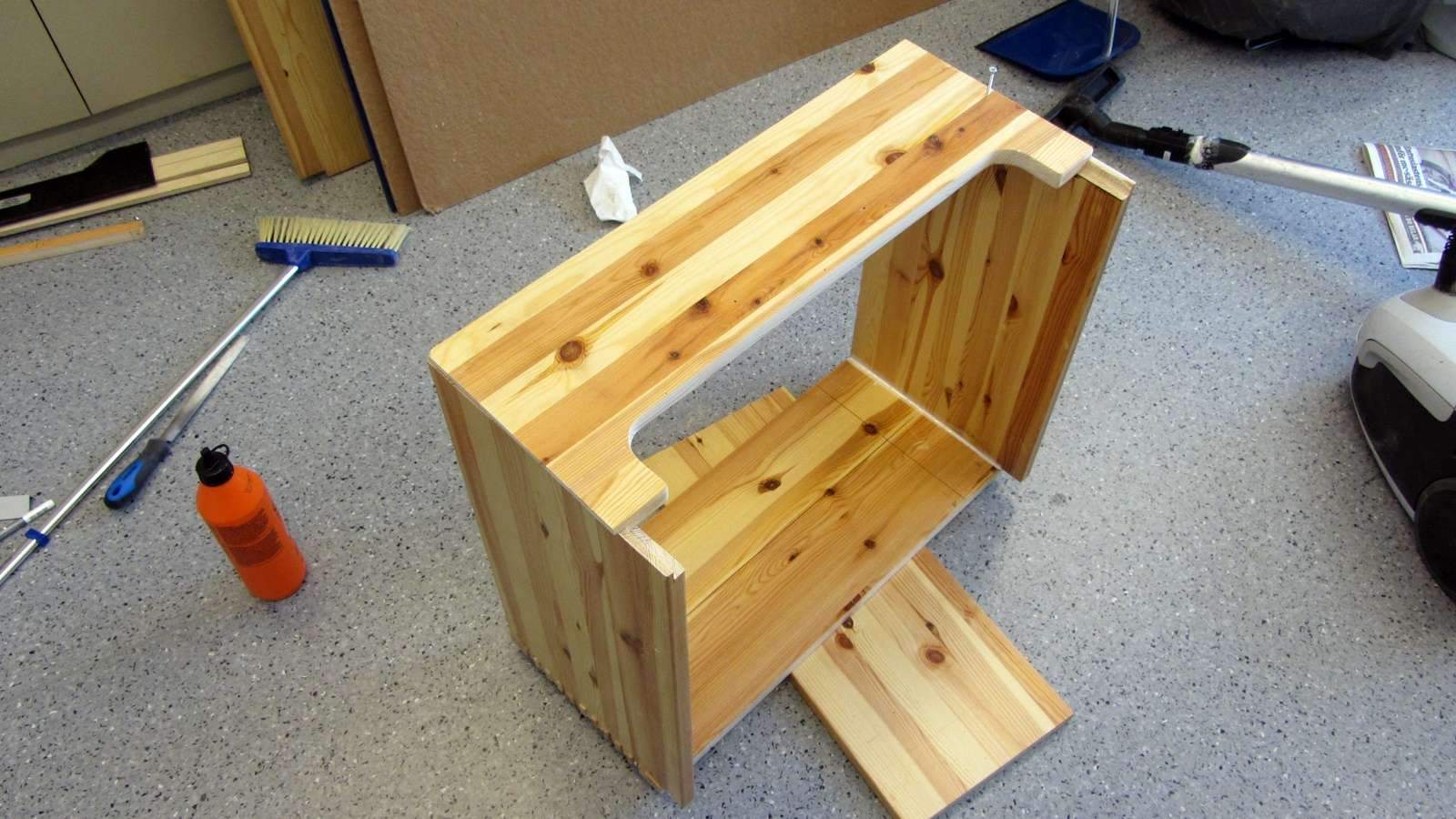

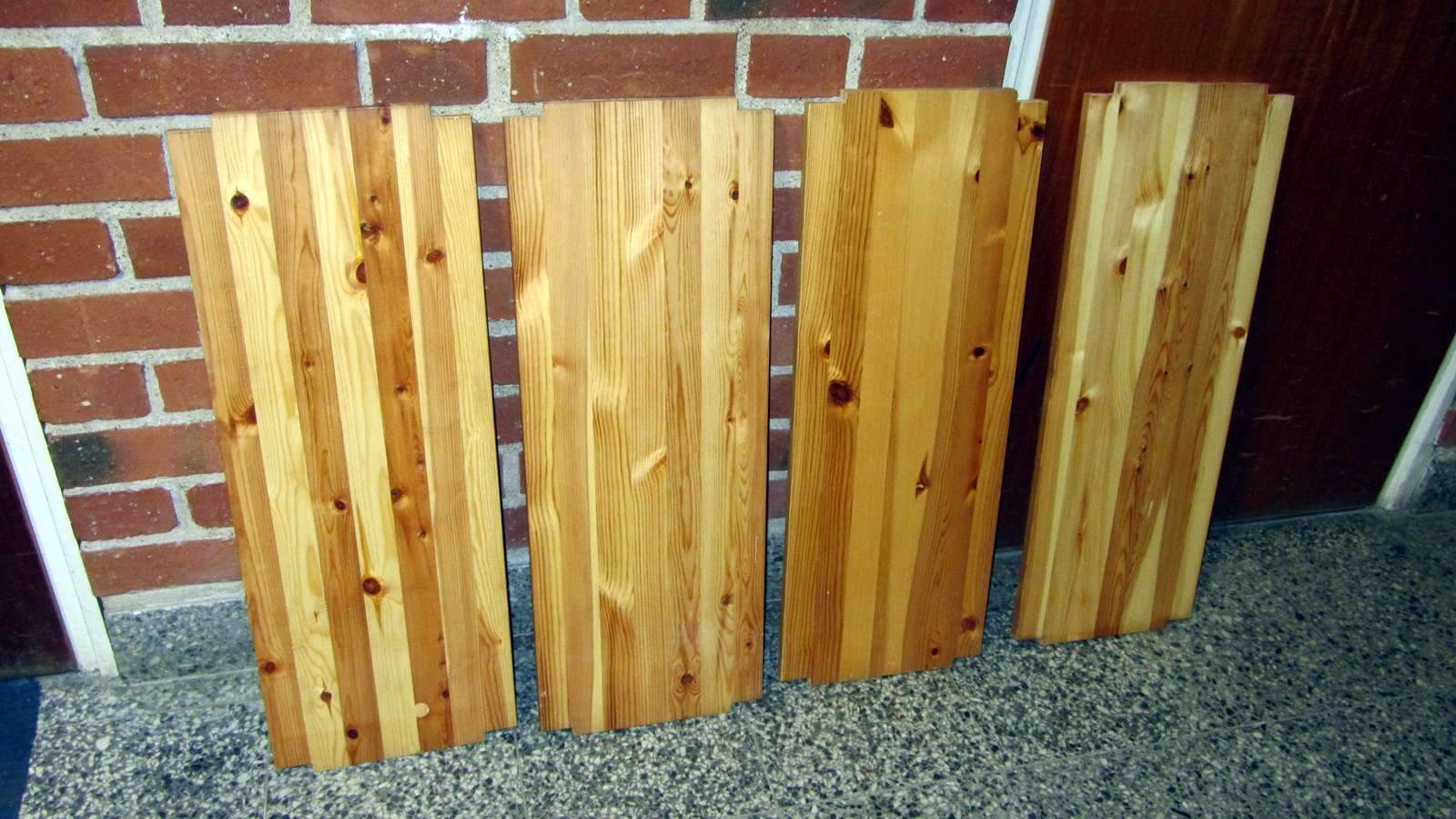

В заначке нашлось хорошие сосновые панели толщиной 20мм, склеенные из 5-6ти досок, которым минимум лет 20, короче просохшие конктретно.

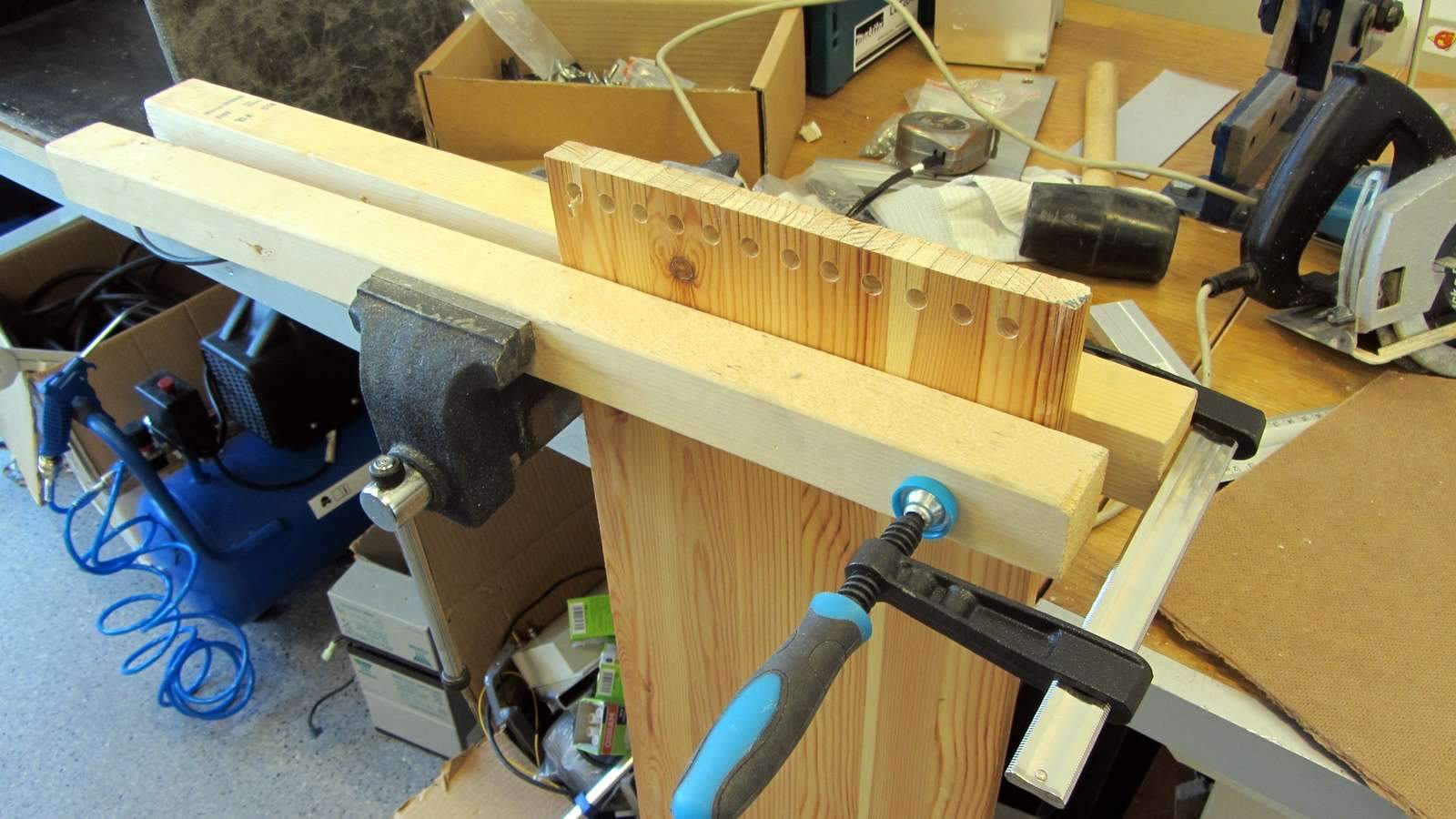

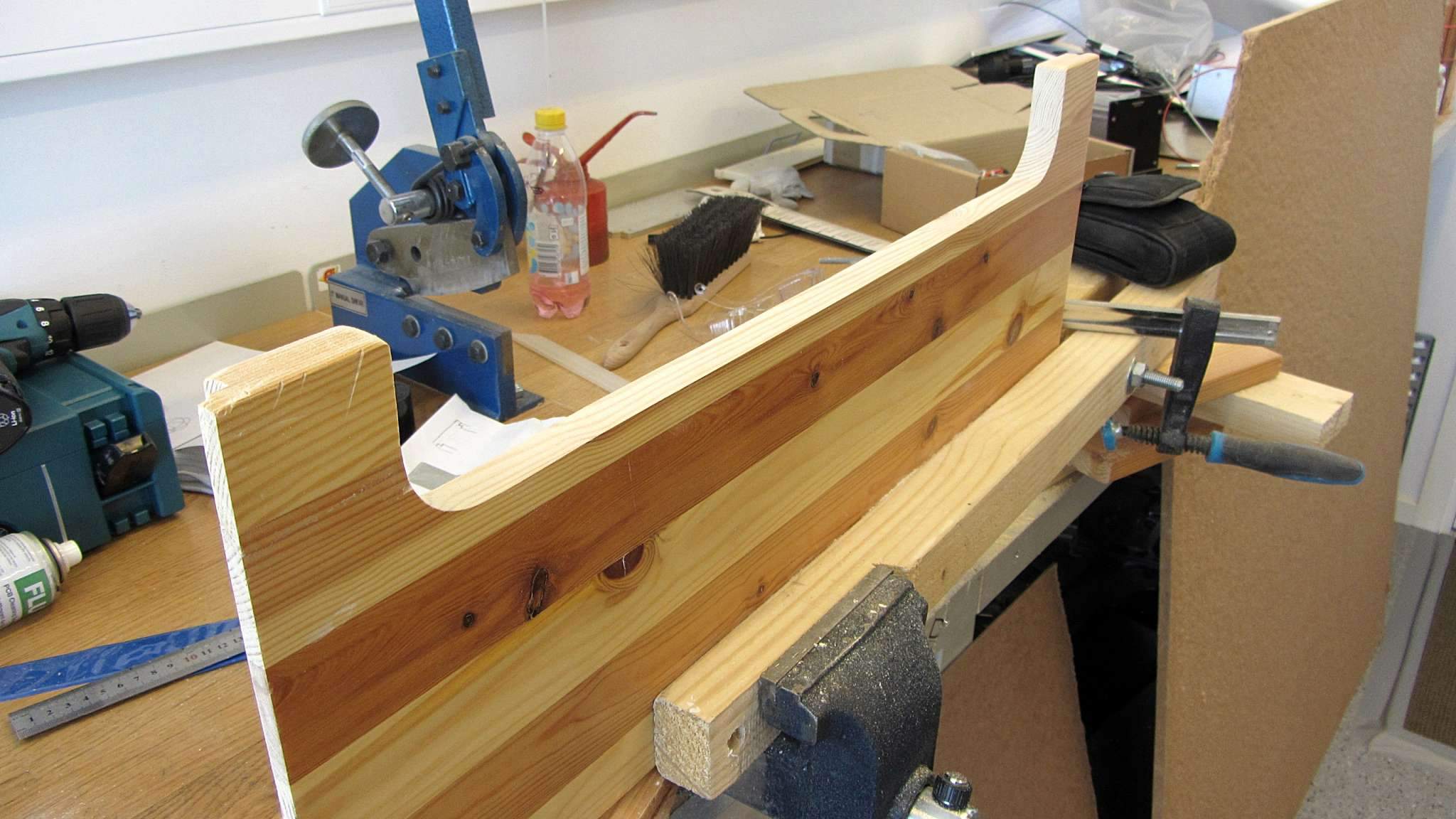

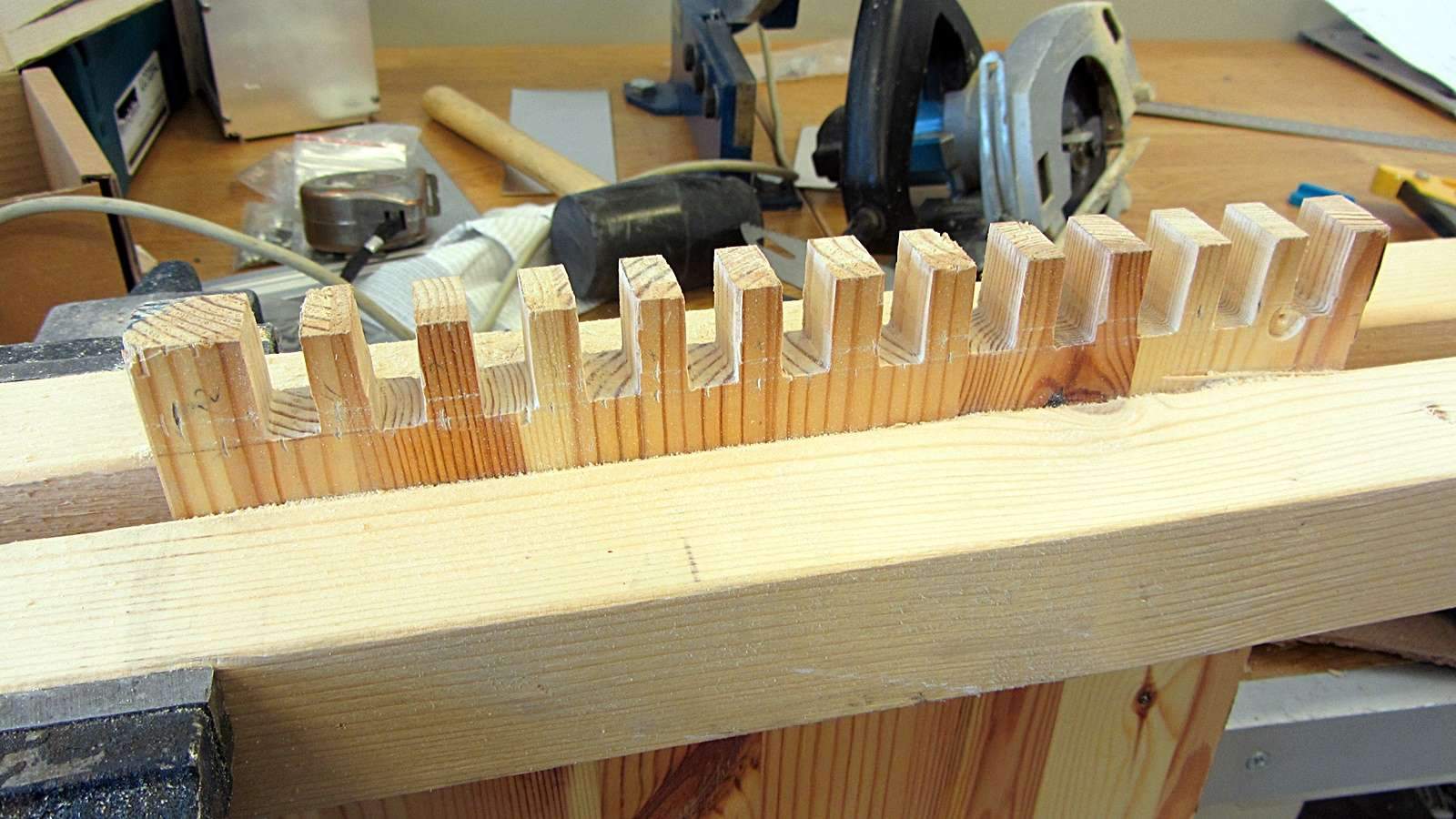

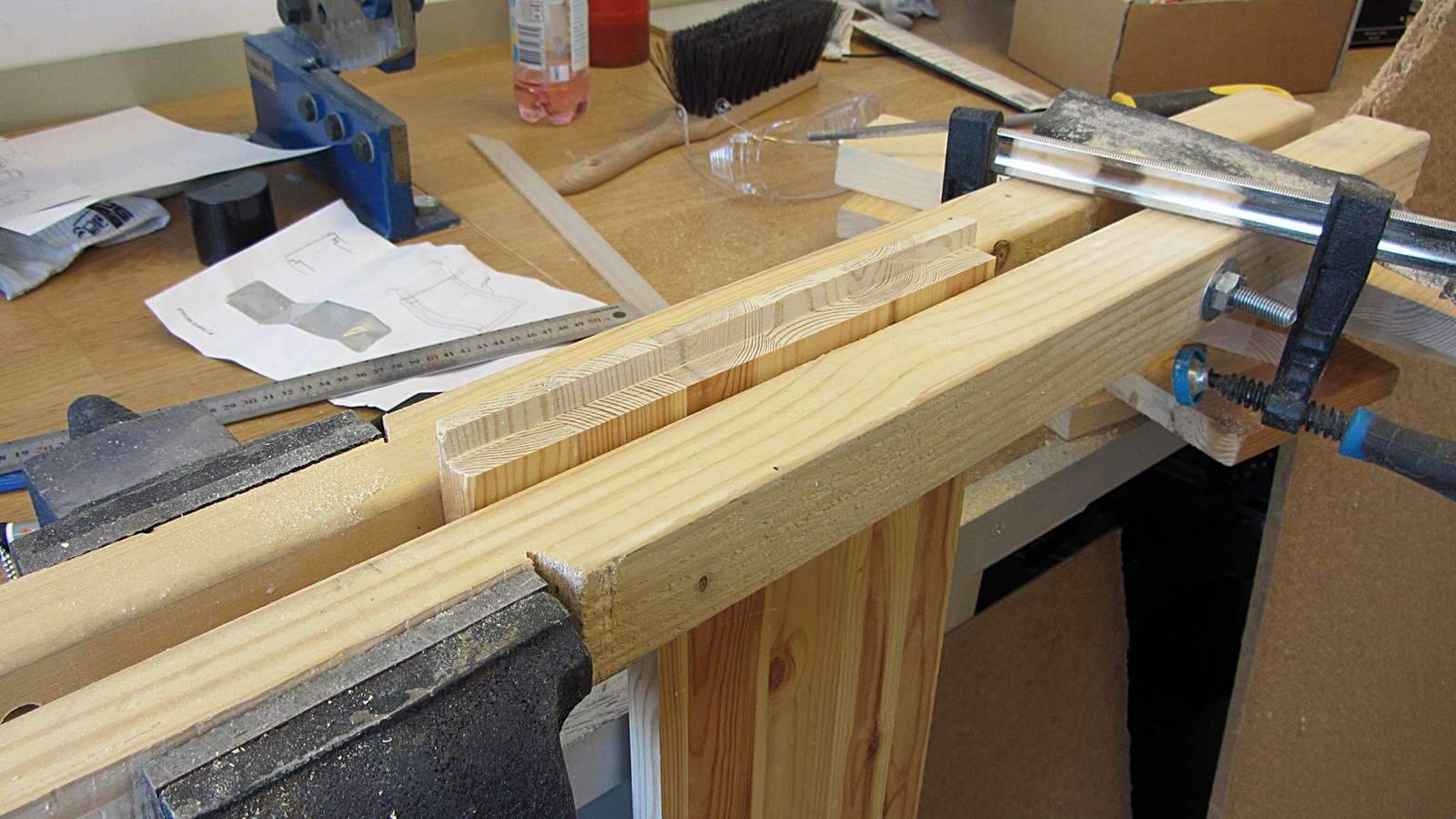

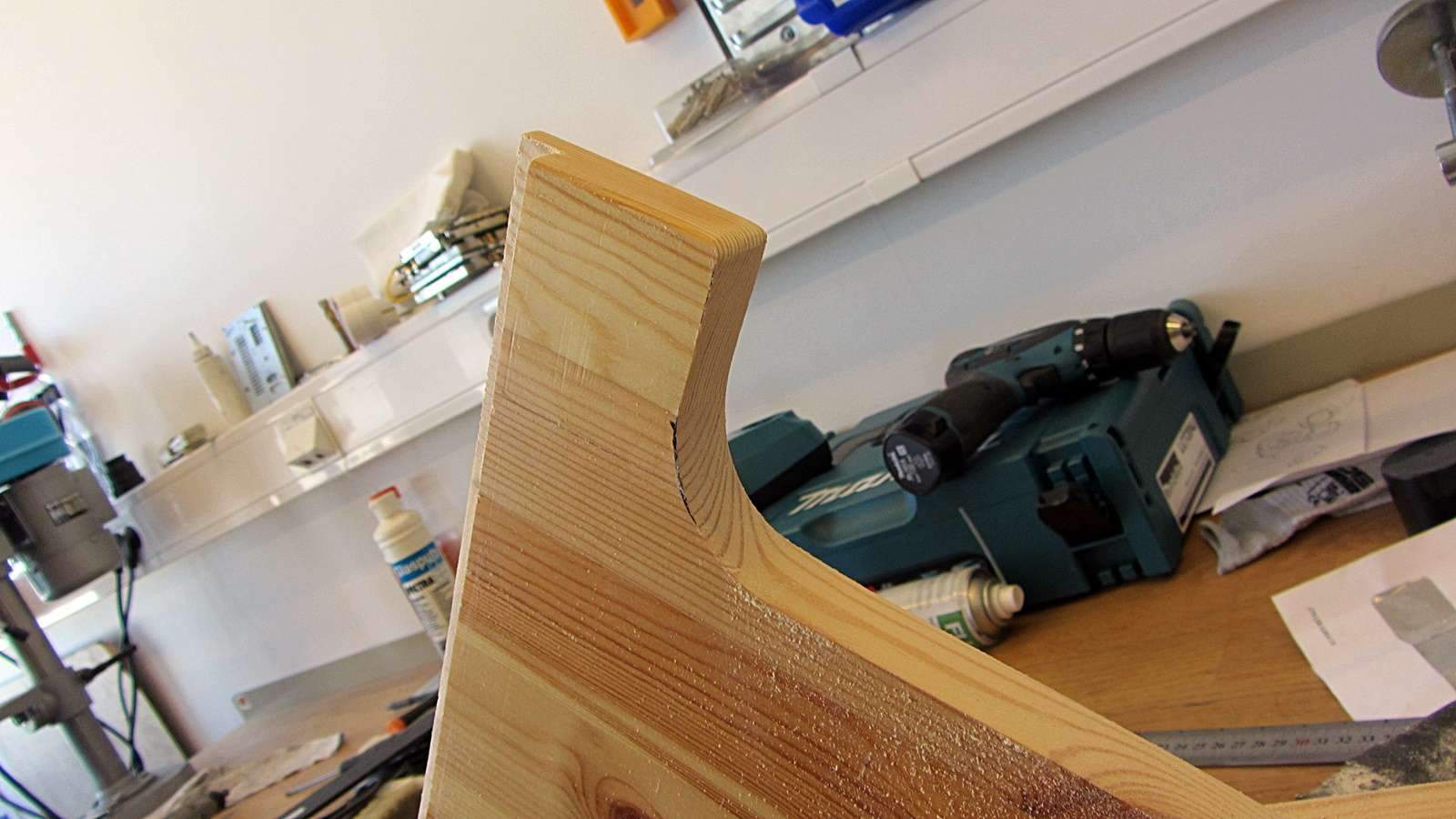

Поэксперементировал вручную сделать соединение открытый шип - проблем нет, лет 150 его руками и делали и сейчас можно, без спец аппаратуры - ножовка и долото.

Пока что все - смотрите фотки...


Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 9995
  • Репутация: +1235/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Fender HR DeVille – Сервис & Мод
« Ответ #2 : Марта 15, 2017, 02:32:52 »
Посмотрите работы форумчанина SmartFold )

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 1432
  • Репутация: +135/-1
  • GuitarPlayer.Ru fan!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #3 : Марта 15, 2017, 08:19:29 »
Когда режешь лс - пили сразу пару, смещение на толщину полотна и вперед. Бруски прям под глубину запила, чтоб не ловить. Если рука не набита можно начинать по шаблону-угольнику (клеиться за 5минут).

Оффлайн Stalker_SE Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Репутация: +67/-3
  • Knowledge is power!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #4 : Марта 15, 2017, 21:56:27 »
to Dying Fetus

Спасибо за совет,
но мне интересно отработать свой проект описанный в данной ветке.
Смысл проекта – это анализ электроники усилителя ДеВилль и отдельных компонентов путем пошаговой замены этих компонентов с анализом работы усилителя до и после каждой отдельной замены а также анализ и измерения старых, снятых с платы компонентов.
Сюда входит и то что называют модификаций с оценкой по той же схеме до и после.

Таких тем в открытом доступе я не видел ни в гугле ни в ютюбе.

То что я бы хотел обсудить я уже спросил...не расчитывая в принципе на какую–либо помощь. Если кому то интересно и понятно о чем речь, можно пообщаться!
Я эту тему прорабатываю с декабря прошлого года и если это интересно только мне, то этого достаточно чтоб я этим занимался для собственного развития 

Деревянная тема второстепенная и просто ходу образовалась.

to Алексей Ф

спасибо за информацию, глубину запила я обозначил просверлив сначала отверстия сверлом 10мм, потом напильник...правда с двух сторон сверлить надо чтоб волокна на выходе не рвало.


Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 77829
  • Репутация: +6567/-1372
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fender HR DeVille – Сервис & Мод
« Ответ #5 : Марта 15, 2017, 22:05:50 »
Stalker_SE, Электролиты по питанию надо менять сразу. Бич современных Фендеров.

По остальному на вкус и цвет. Как по мне там вообще много что можно переделать, ибо аппарат еще тот подарочек.

Оффлайн Stalker_SE Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Репутация: +67/-3
  • Knowledge is power!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #6 : Апреля 02, 2017, 21:40:38 »
Из допроса в фильме Пакет.
- Я ж сказал, мы по плотницкой части - рубать могём, строгать  могём, лес харахорить  могём
- А гробы тоже  магём?!
- Не, гробы не могём, потому как долбяжу много!

Кабинет не гроб, но с ним тоже много...замените «дол» на «е».
Я бы не советовал браться за это дело не имея нужных навыков, инструментов  и мастерской, где можно спокойно работать.
Имея очень приличный опыт работы с разным иструментом, и приобрев для данного проекта и на будущее только ручную дисковую пилу, потратил на все довольно много времени по двум причинам:
- отсутствие соответсвующего оснащения и инструментария, так как это проект с нуля
- нецелесообразность инвестировать в инструменты, так как проект одноразовый.

Результат – работа по столярке выполнена, на слабую четверку если говорить без понтов.
При ограничении по времени - good enough!
Ипользовались при работе: мозги, руки, дисковая пила, сверлильный станок, линейки, напильники...и карандаш!
Надоела эта возня по столярке если честно!!!

Переход к картинках.

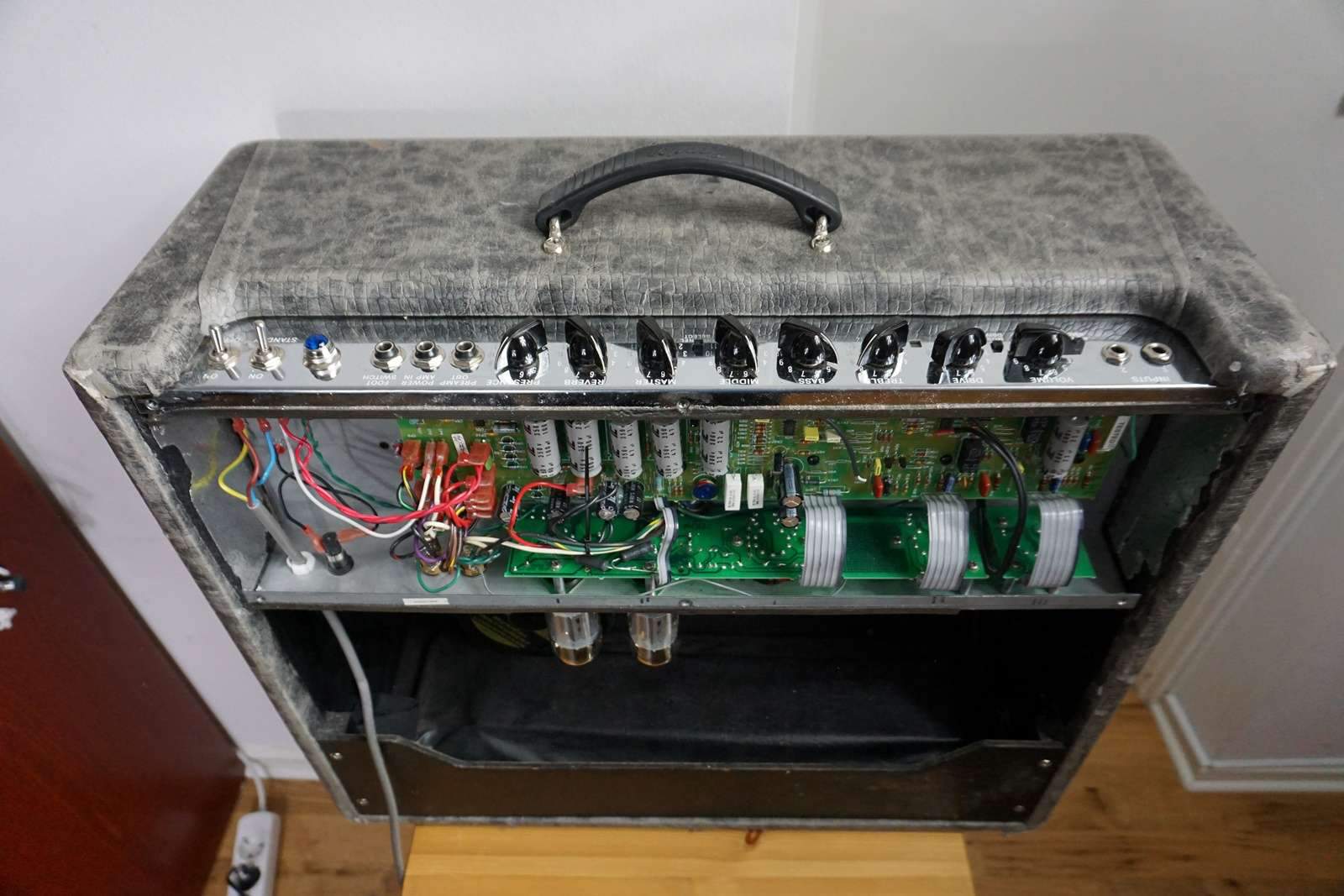

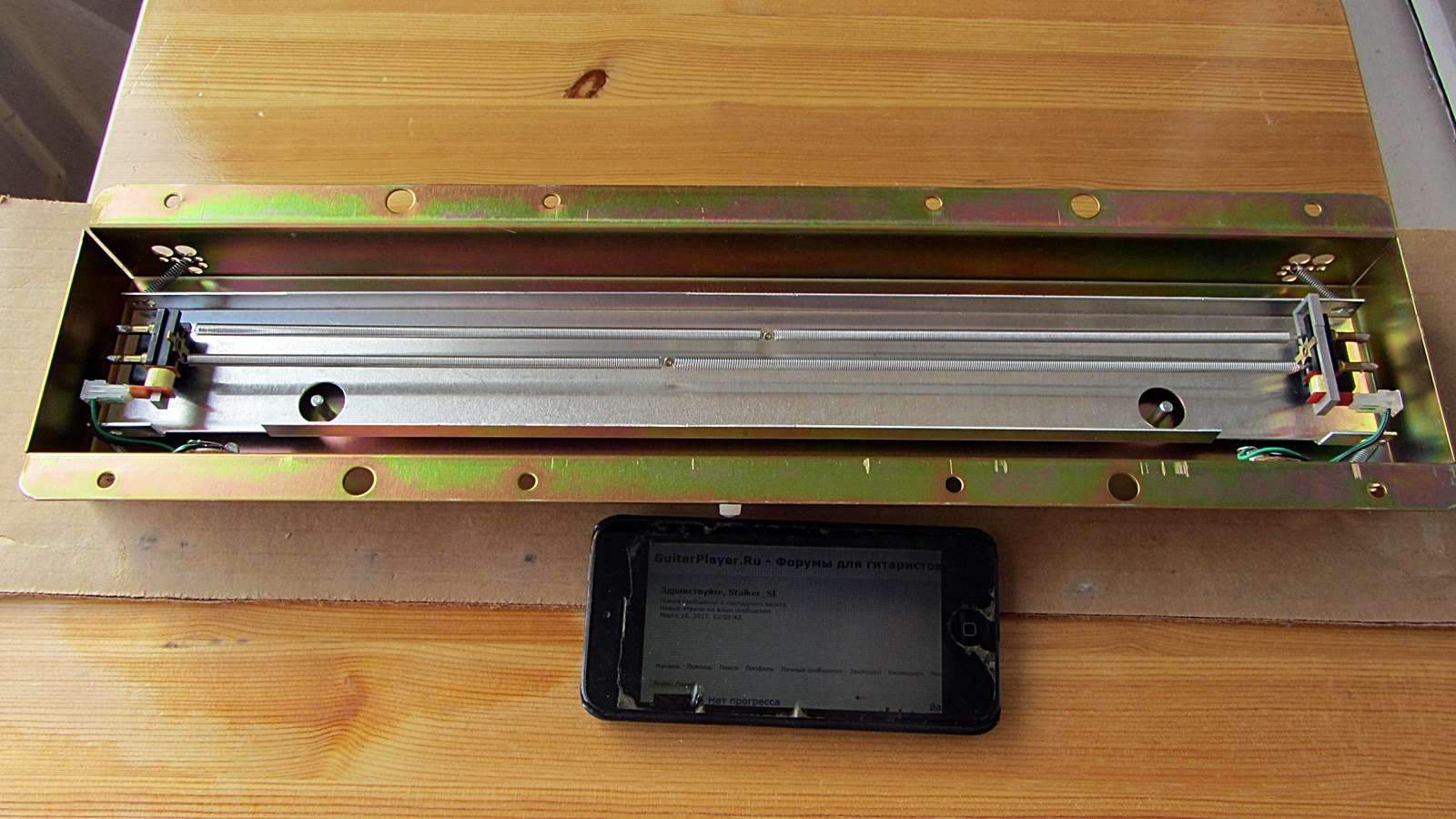

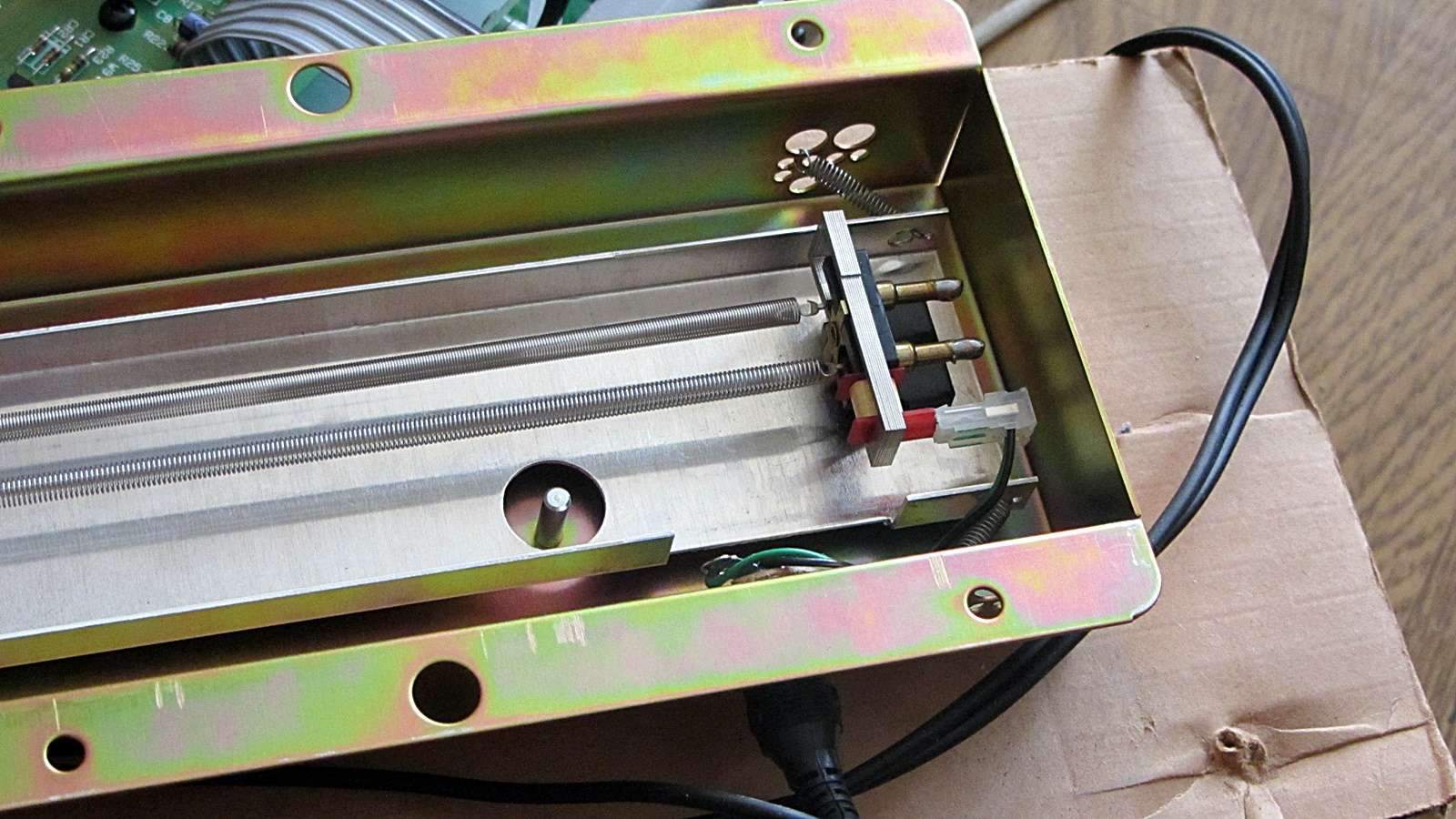

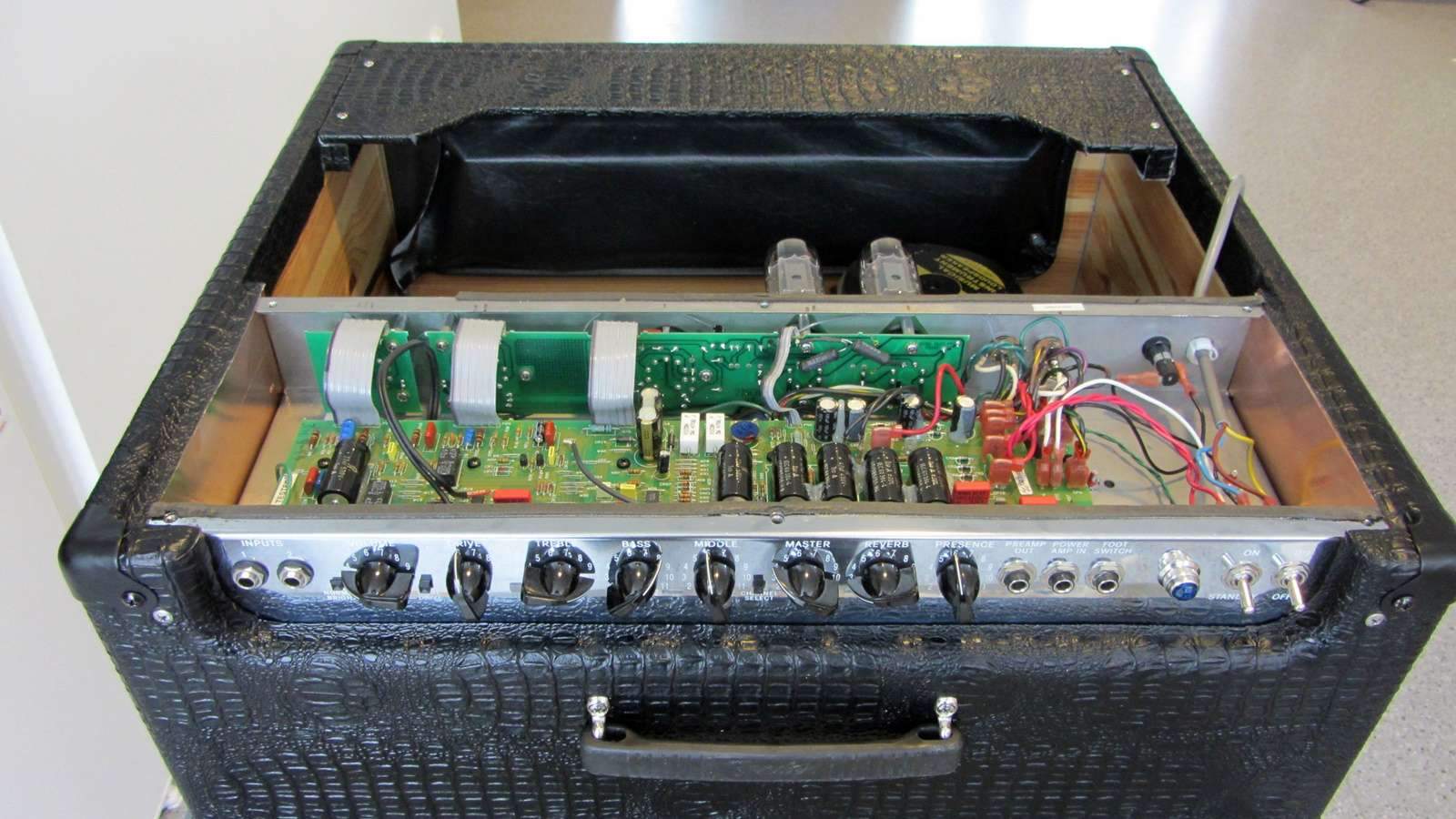

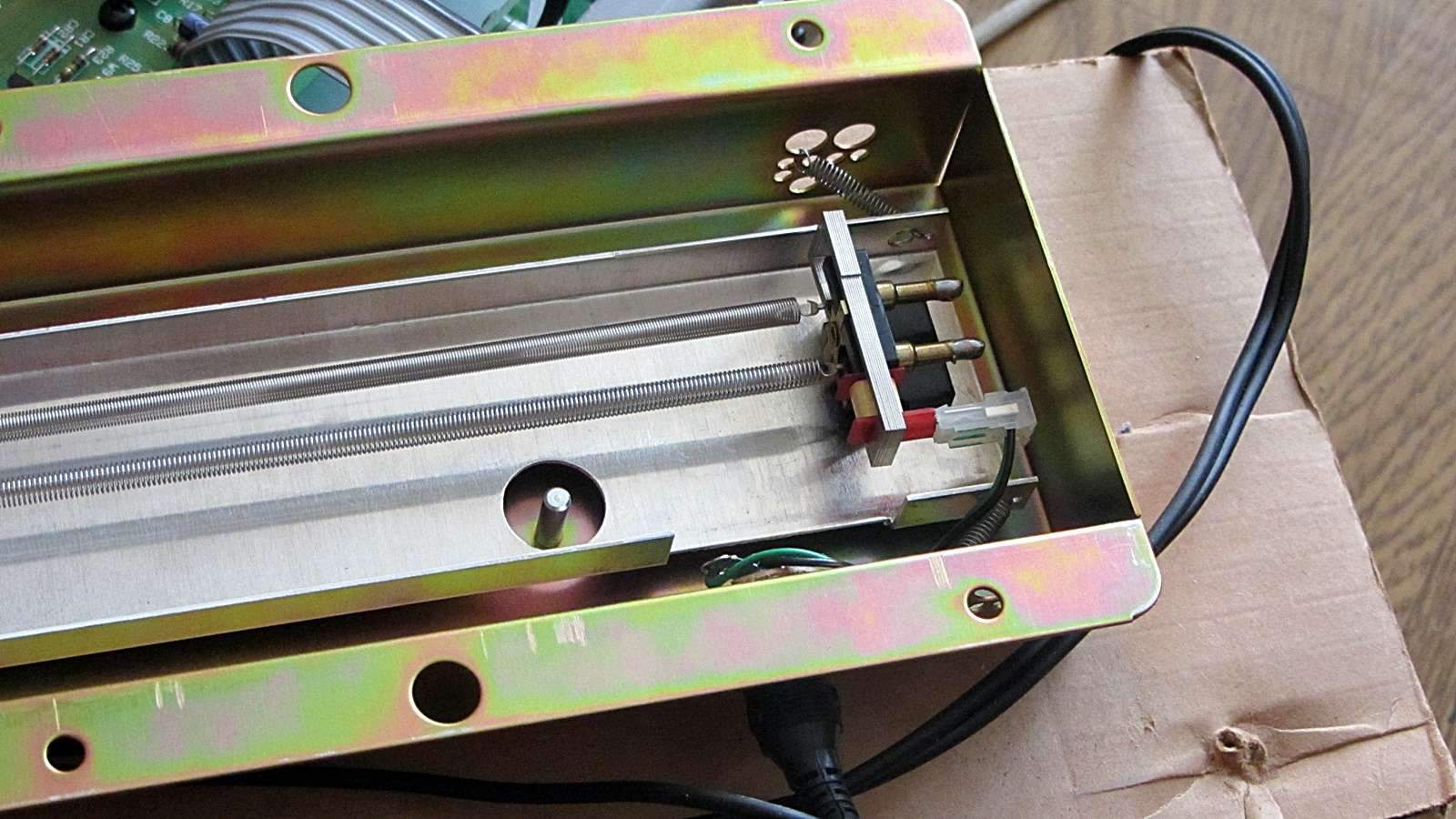

Внутренности усилителя – пружинный ревербератор, лежал скромно на картоночке...то ли оригинальный дезайн такой, то ли в какой мастерской подложили.

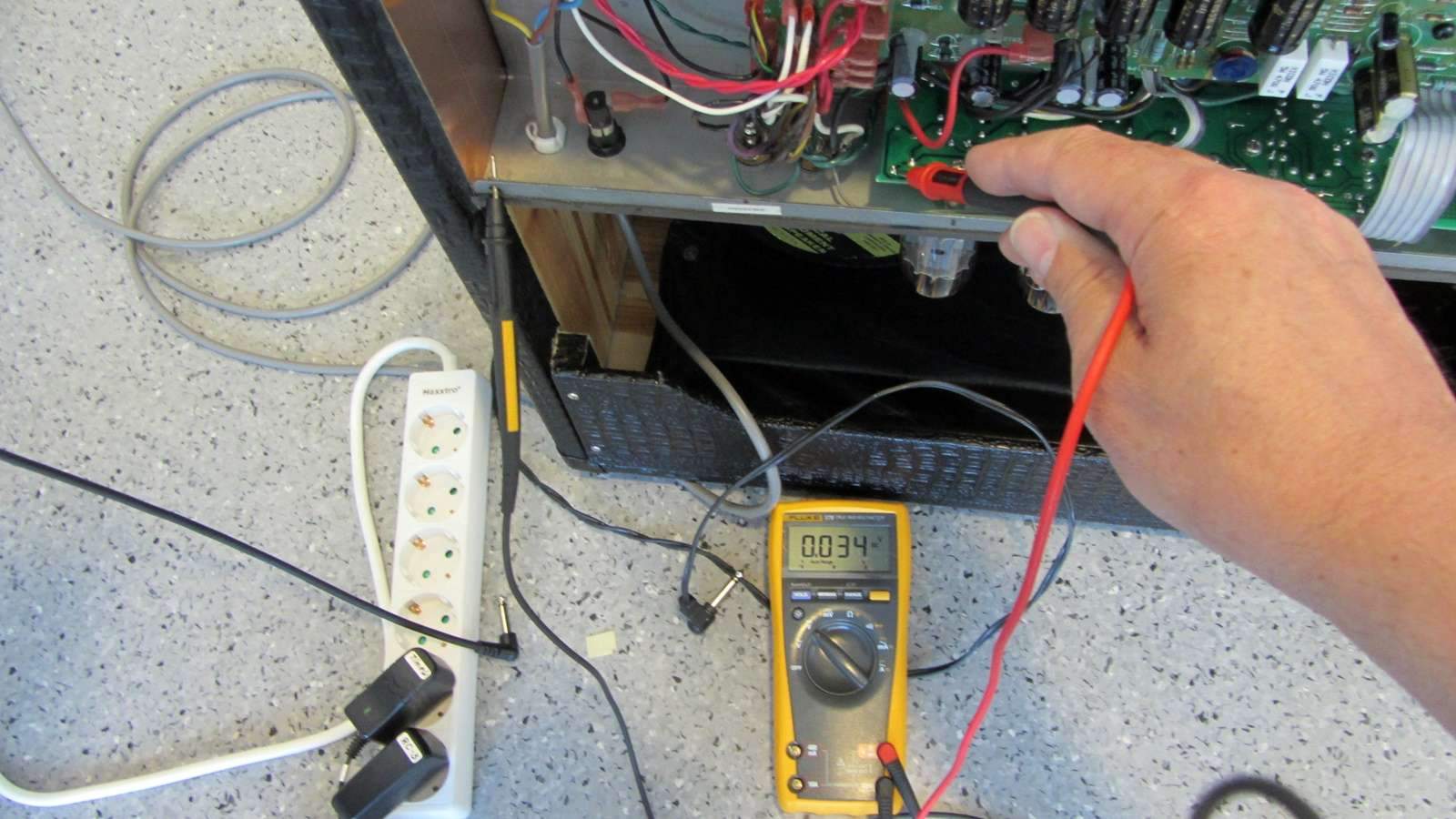

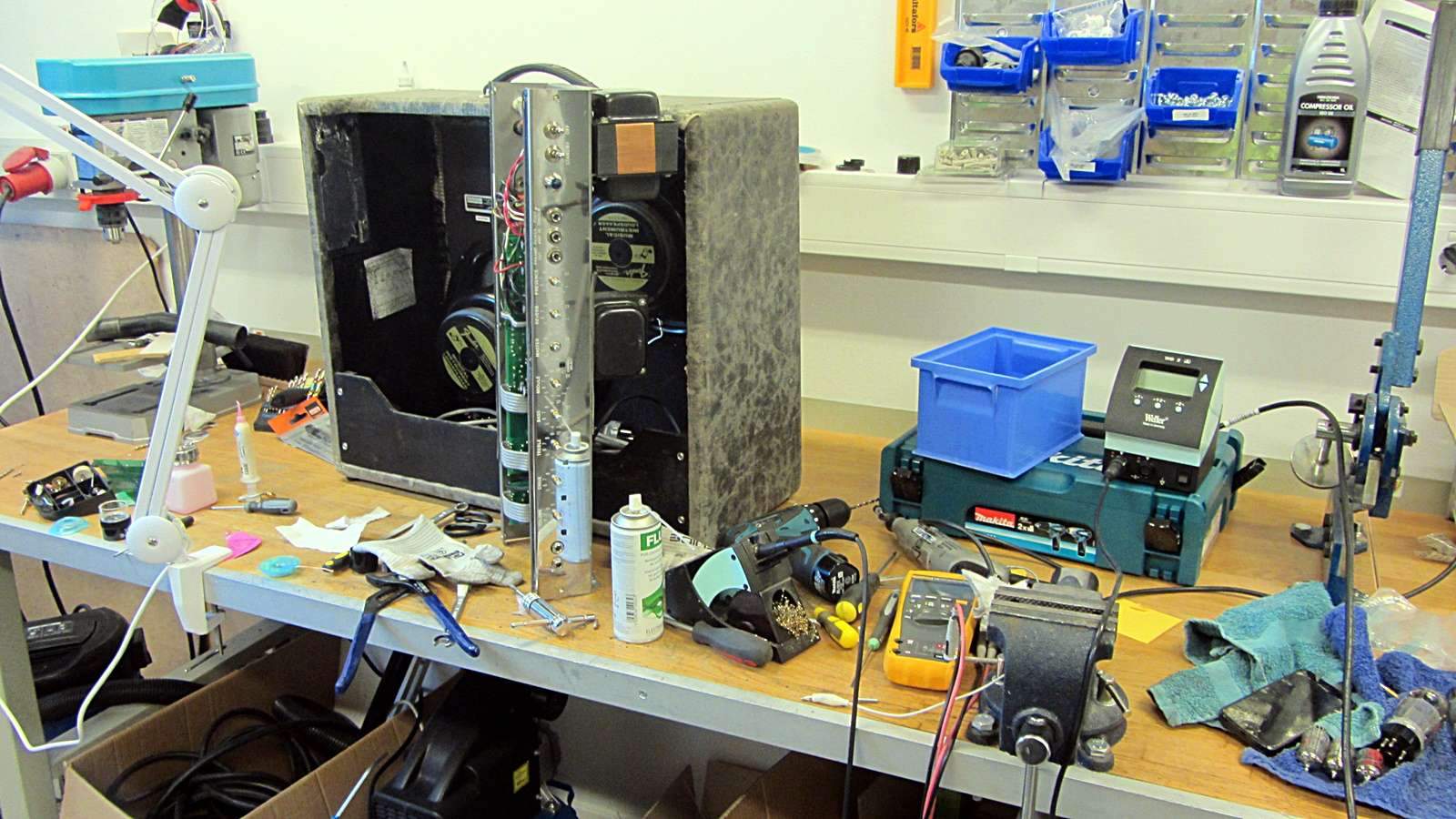

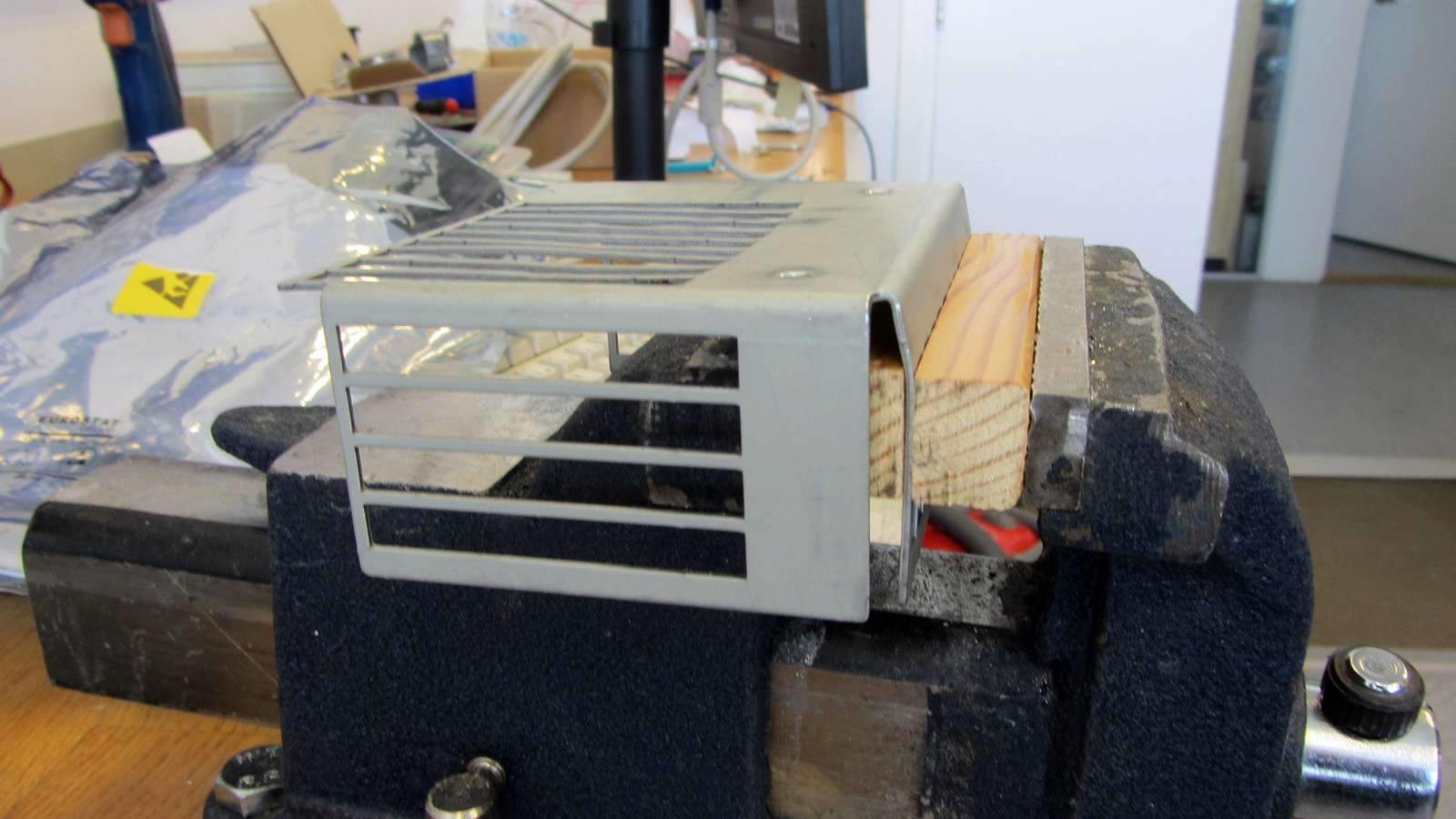

Ну и рабочие моменты...ничего особенного.
Скоро будет возня с толексом...

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4307
  • Репутация: +268/-5
Re: Fender HR DeVille – Сервис & Мод
« Ответ #7 : Апреля 02, 2017, 22:19:35 »
ИМХО, хвоя - неблагодарный материал для каба. Так и норовит вмятину заполучить, или трещину. Да и прочность скромная.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 1432
  • Репутация: +135/-1
  • GuitarPlayer.Ru fan!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #8 : Апреля 02, 2017, 23:02:46 »
Нормально хвоя, под толекс самое оно.
Торкнуло "..- нецелесообразность инвестировать в инструменты.."
Курсы чоль на работе какие?  ;D ;D

Оффлайн Stalker_SE Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Репутация: +67/-3
  • Knowledge is power!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #9 : Апреля 03, 2017, 08:07:36 »
Насчет прочности согласен - с фанерой не сравнить.

нецелесообразность инвестировать в инструменты, так как проект одноразовый
Купил шуруповет, раз дырку просверлил, и пролежал 3 года батарейки сдохли...
Купил тестер для анализа ваккумных ламп, 5 минут поигрался и лежит, но может понадобится через лет 5...
Купил бы осциллограф, но им измерять в упор нечего...и хранить уже негде - все забито.

И пилами особо если в квартире, но не повжикаешь... :) мелочь но проблема...:)


Оффлайн Stalker_SE Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Репутация: +67/-3
  • Knowledge is power!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #10 : Июня 11, 2017, 21:33:02 »
Люди загорают и играют на гитарах... а тут  :pozor:

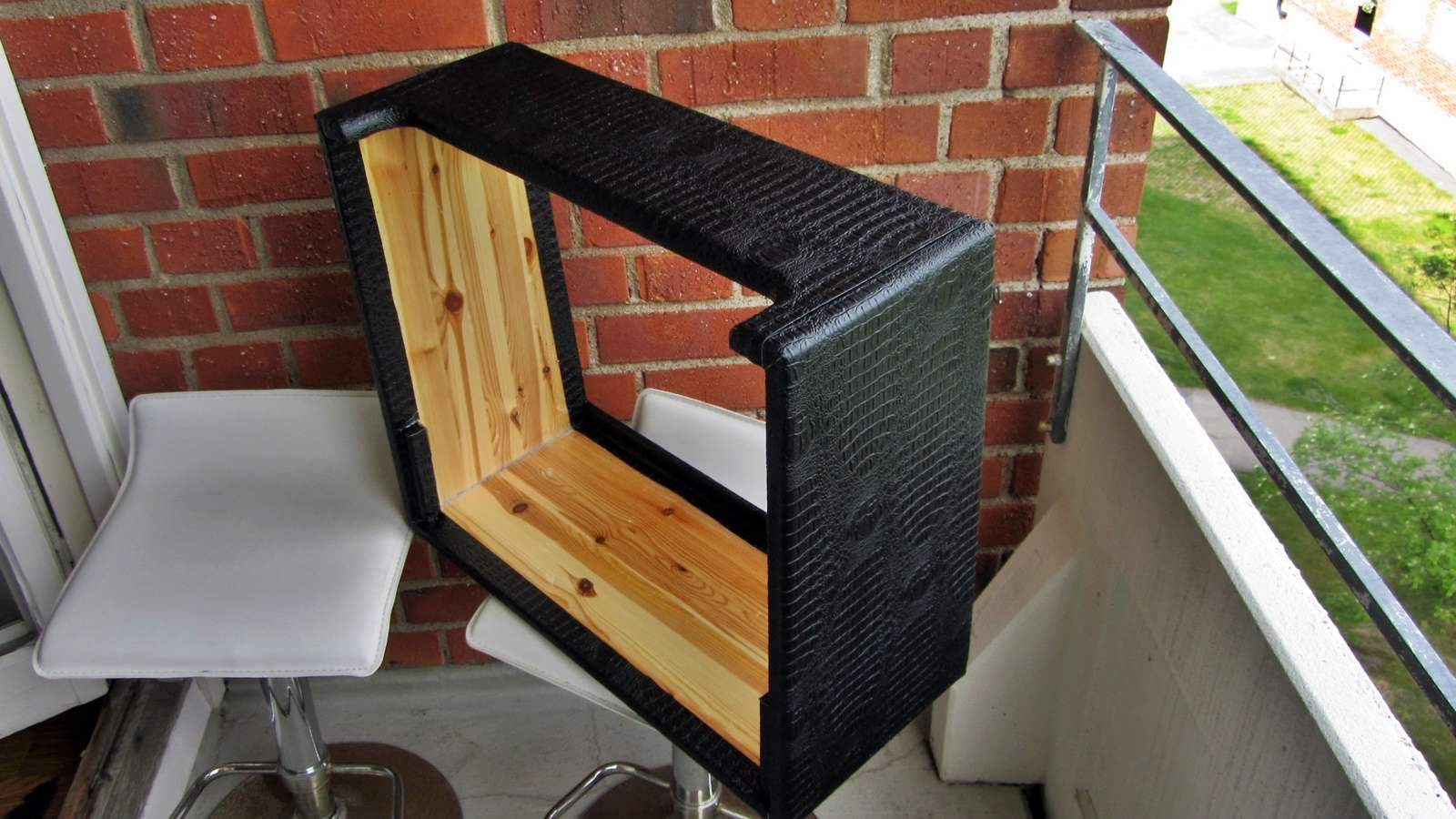

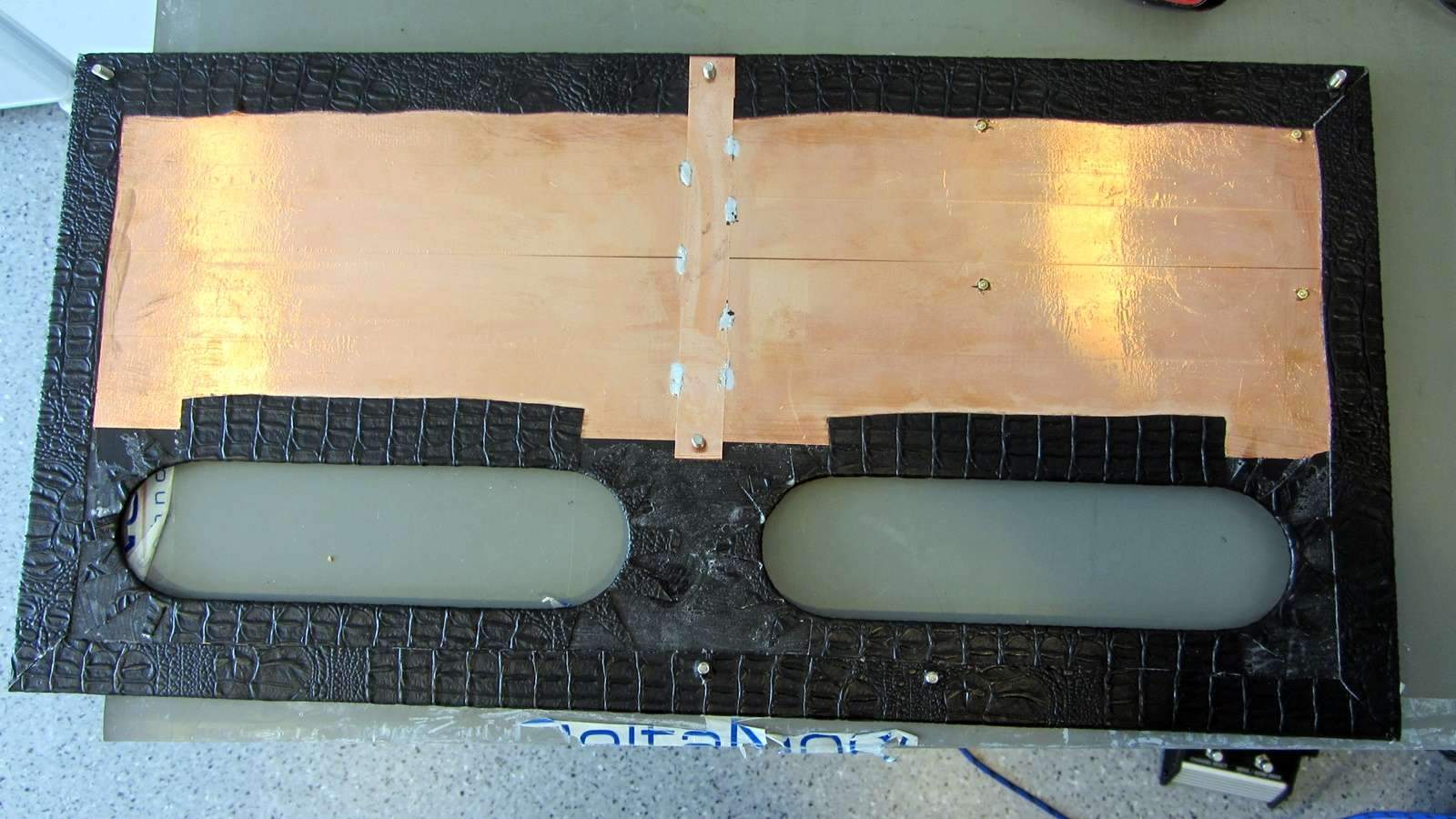

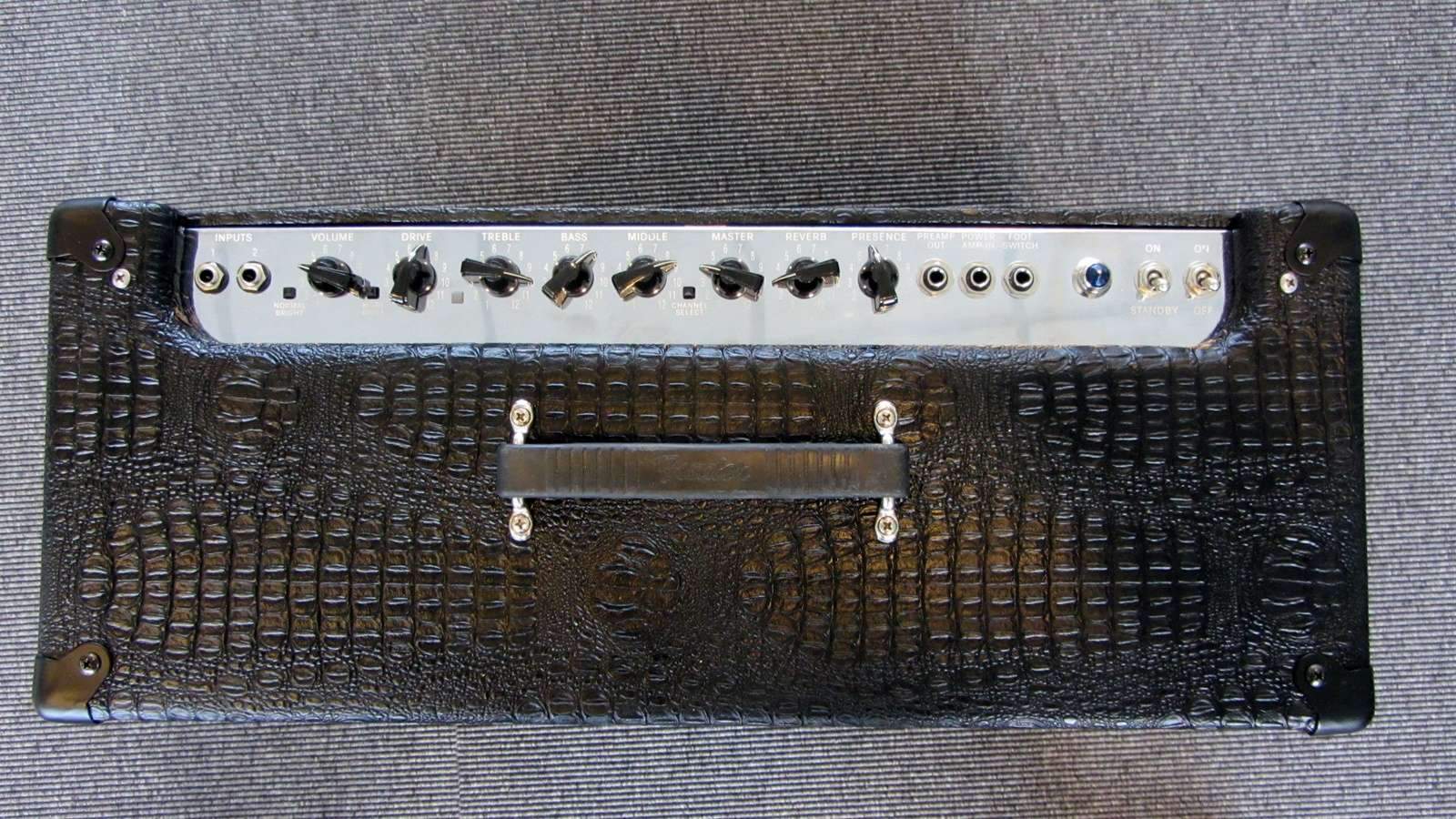

Наконец-то удалось ощутить себя настоящим сотрудником компании Фендер, клеющим толех в Мексике и презирающим хорошую погоду...  ;D

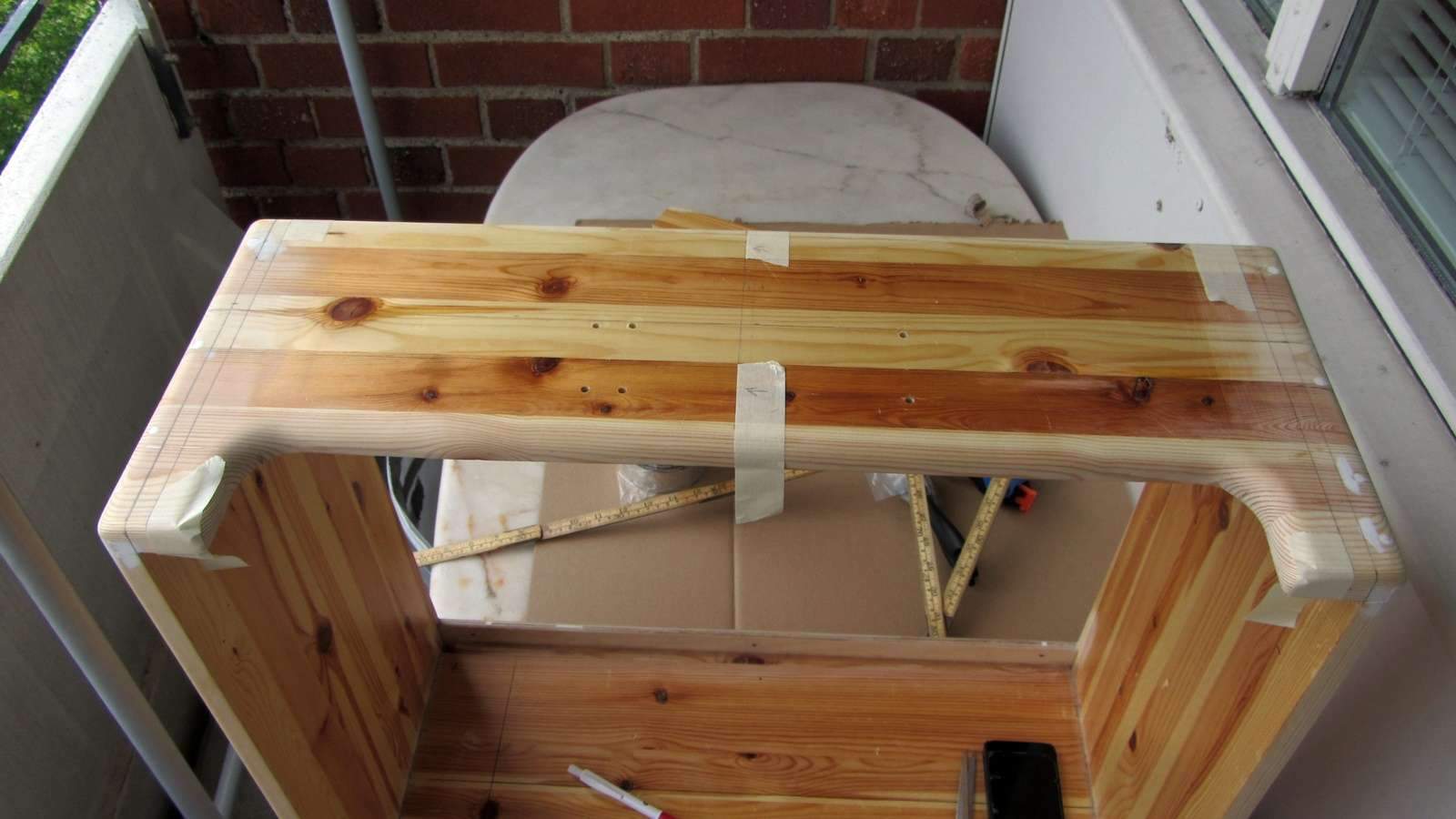

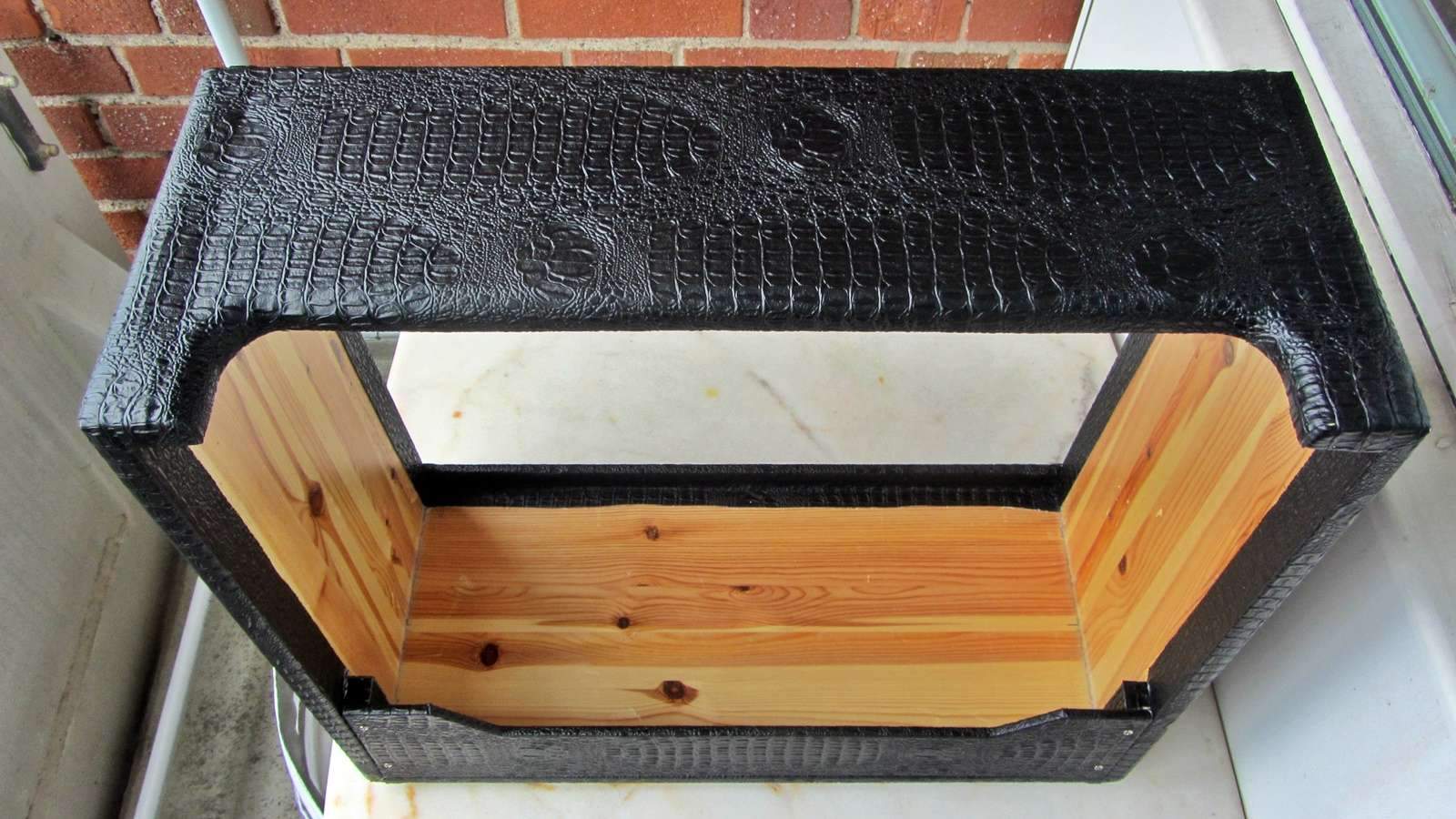

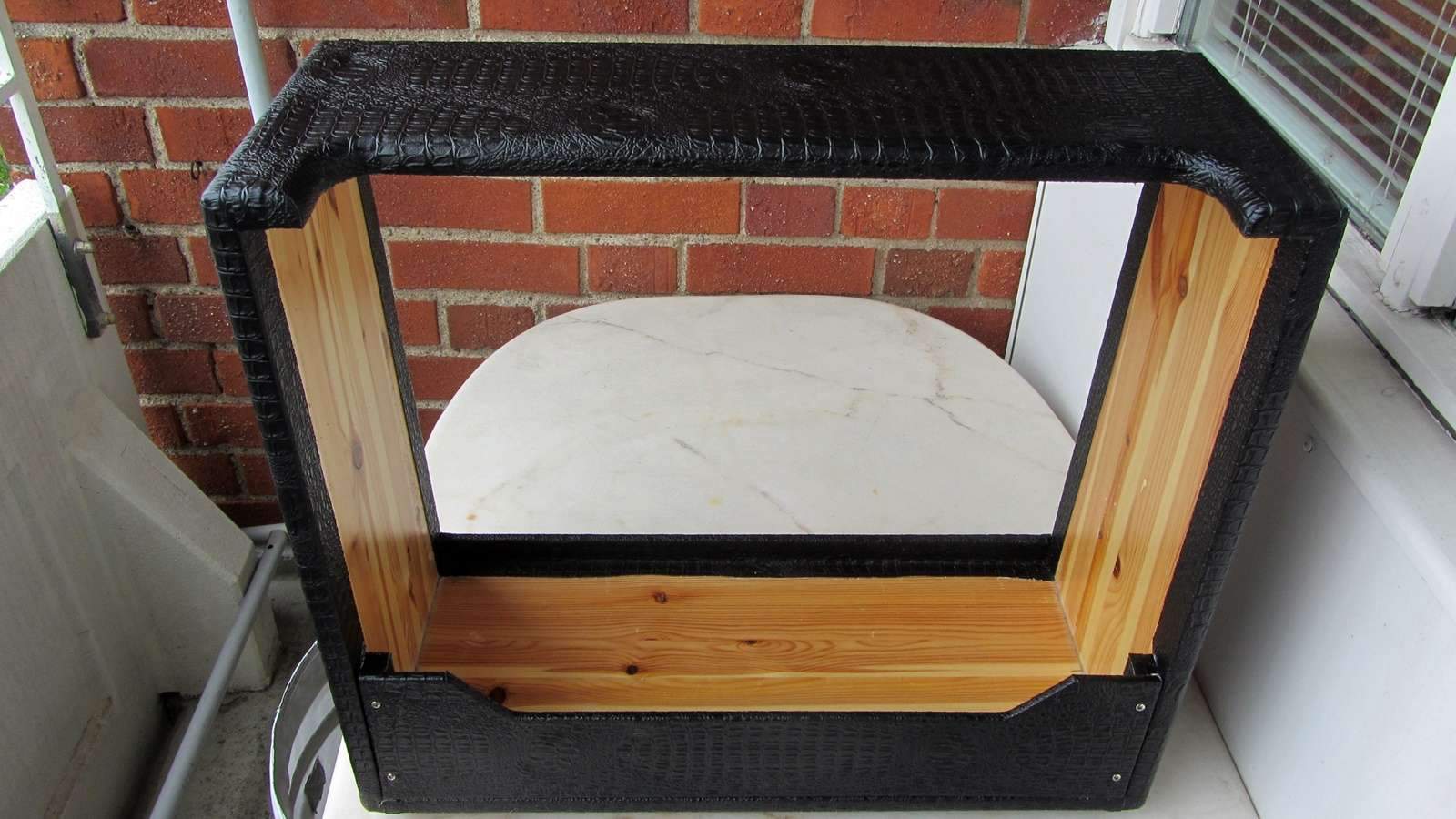

Нашлось время заняться кабинетом и можно сказать, что основная работа по изготовлению кабинета с нуля закончена.
Описывать особо нечего, смотрите фотки кому интересно, спрашивайте если надо...скоро займнусь электроникой, что лично мне более интересно.



Оффлайн Stalker_SE Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Репутация: +67/-3
  • Knowledge is power!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #11 : Июня 20, 2017, 23:38:24 »
Сделана отметка на стакане.... и

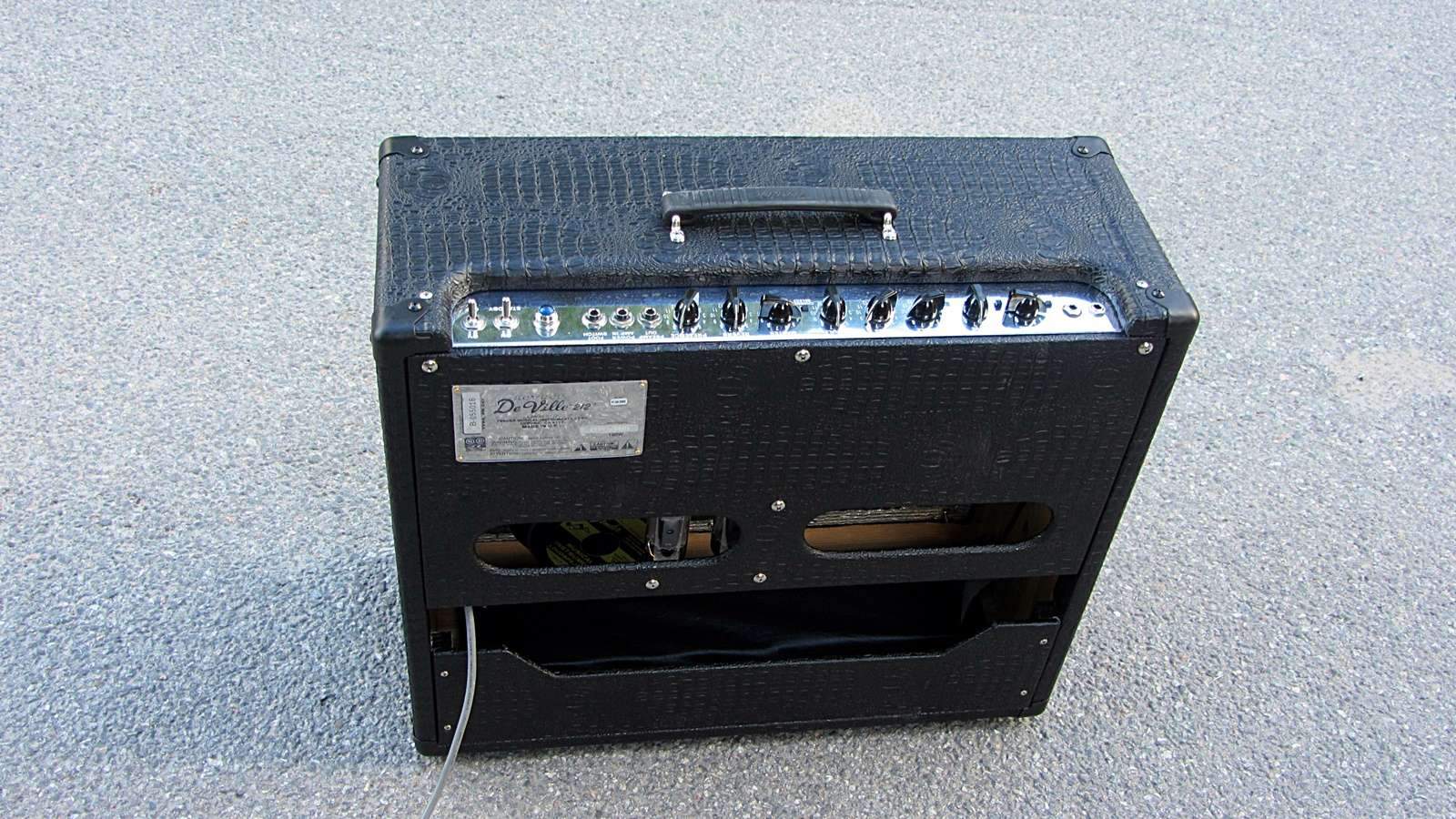

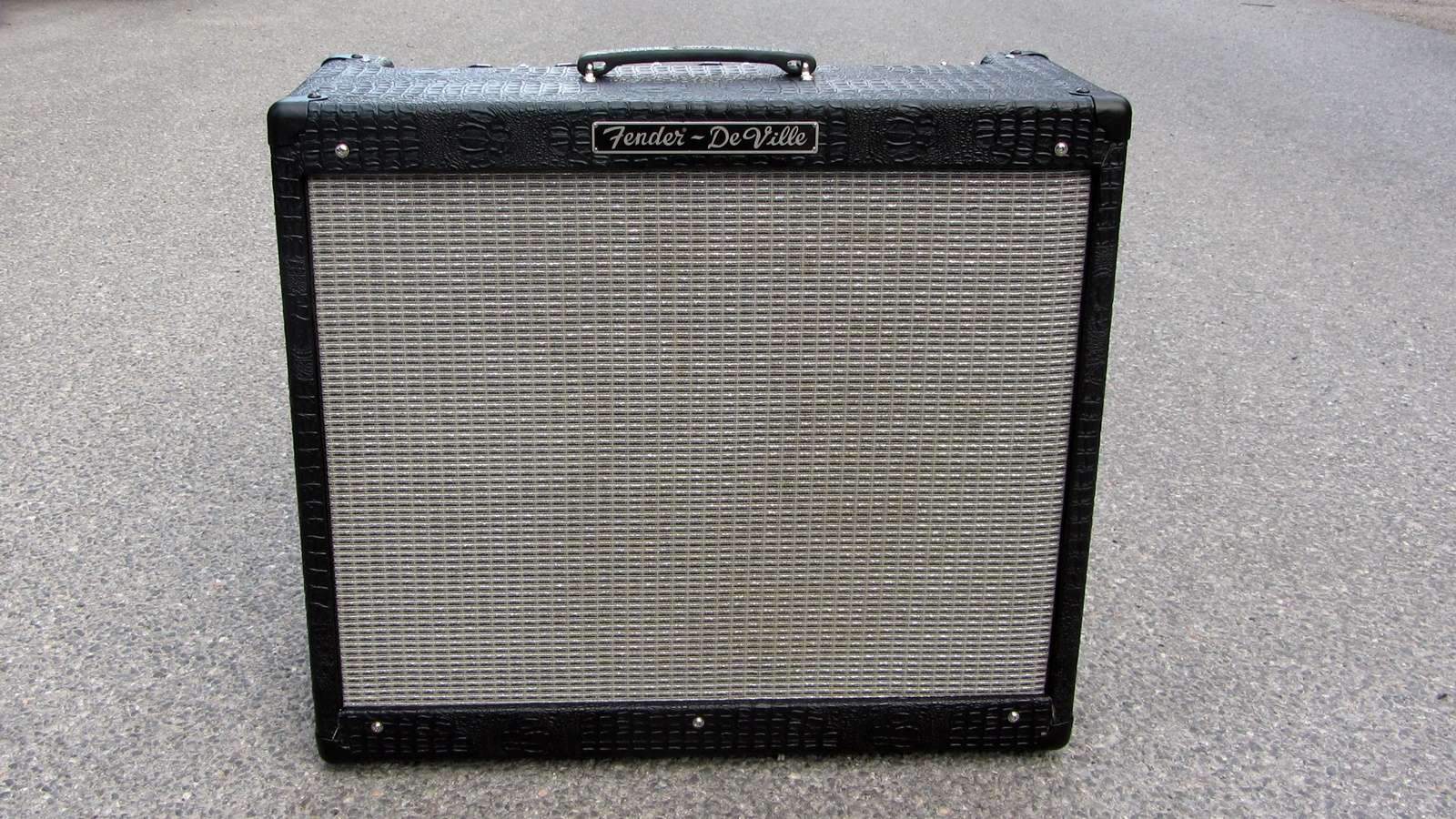

шумный, но уставший от эстрадной жизни Фендер Девиль перекочевал в свой новый сосновый аудио домик...
Так же получил новые лампы для отопления...пока суть да дело.

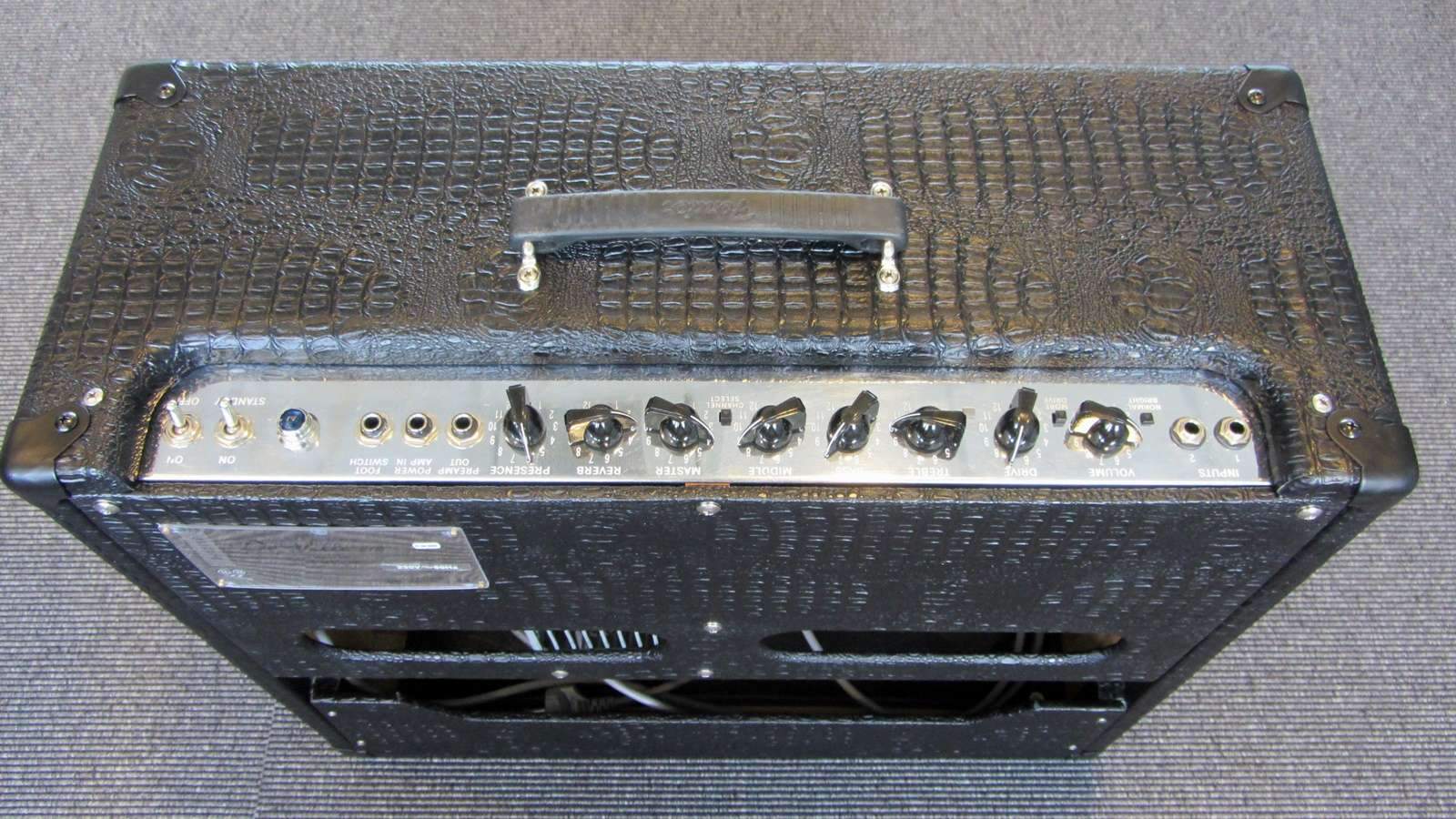

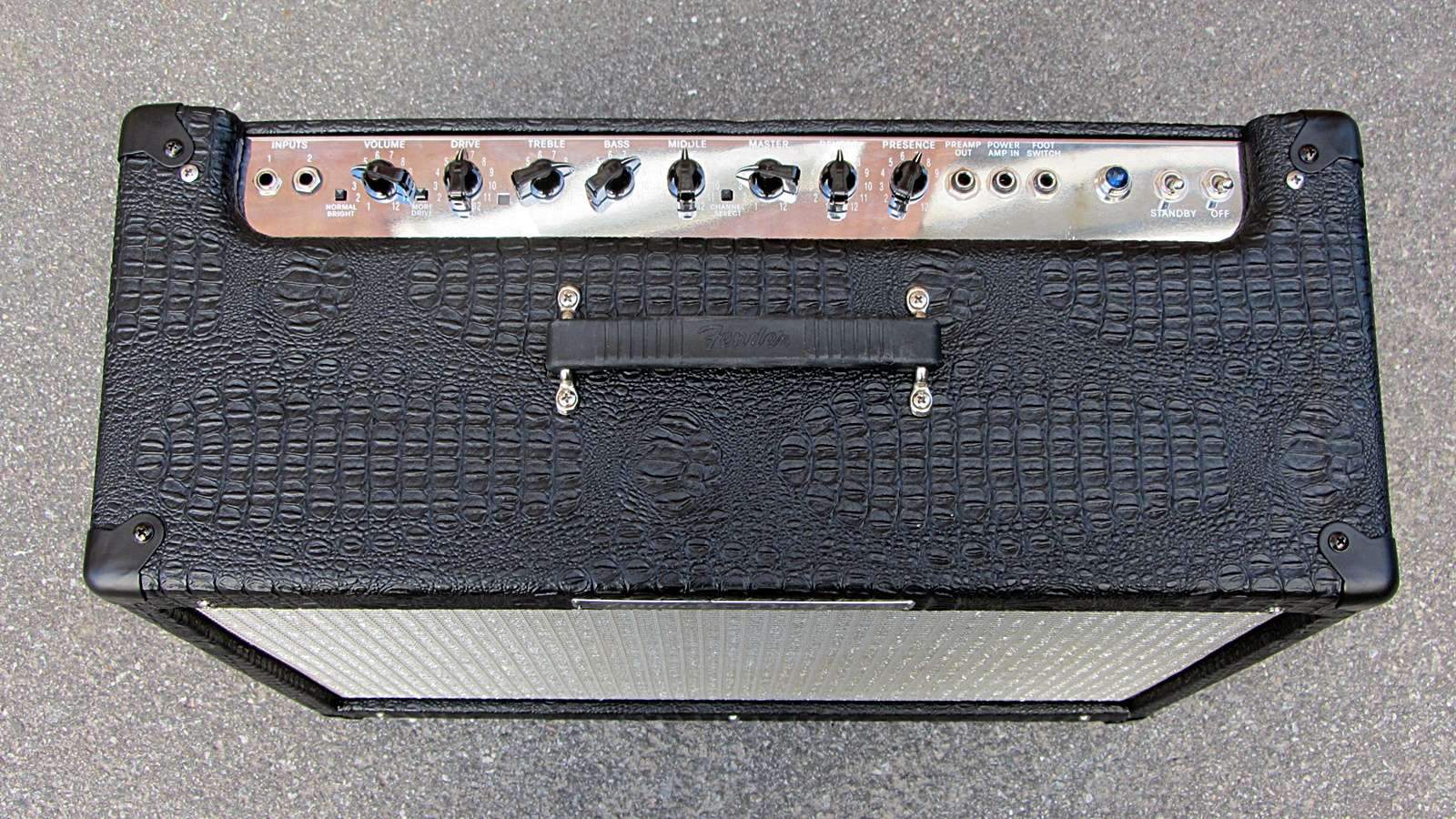

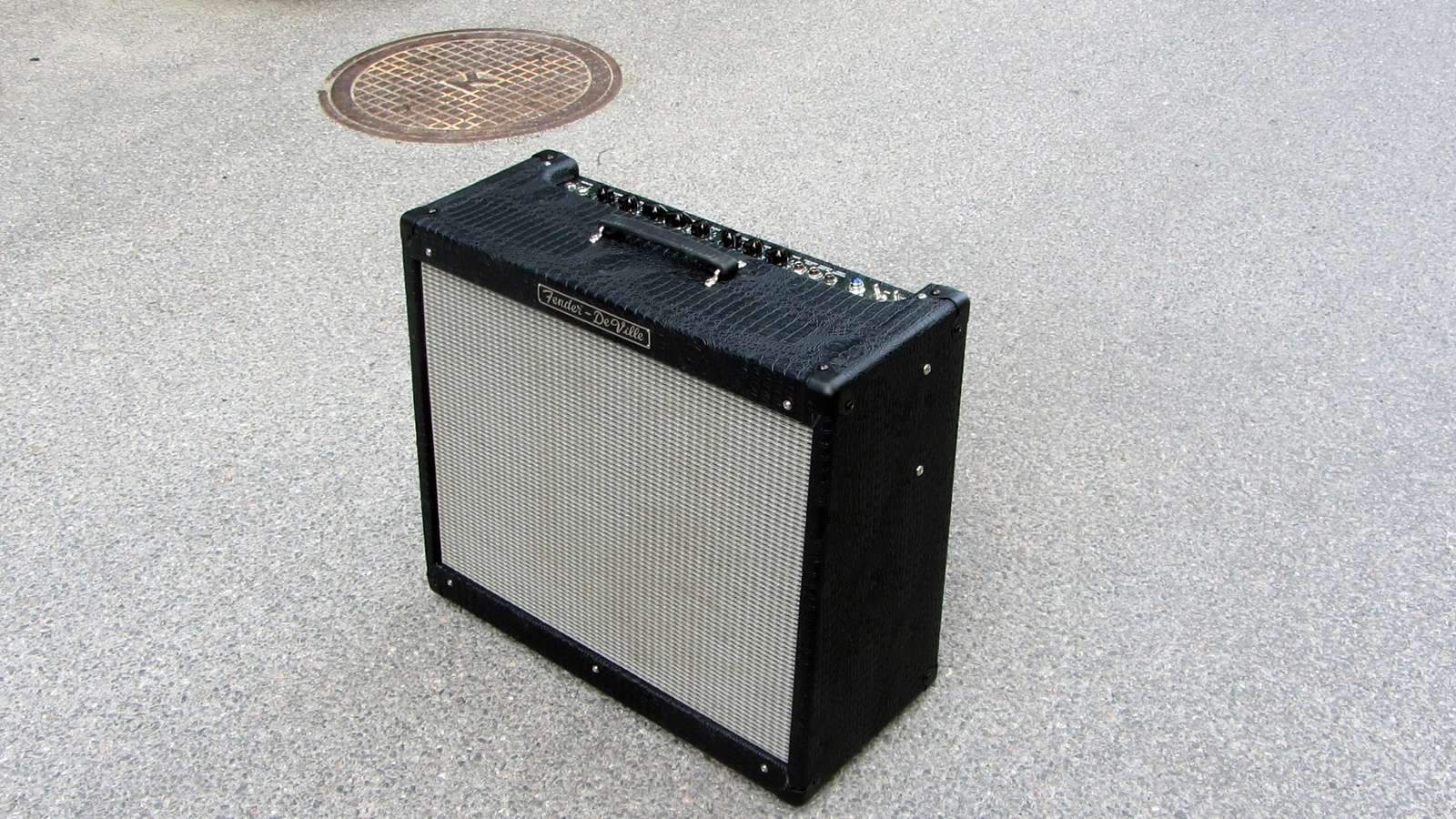

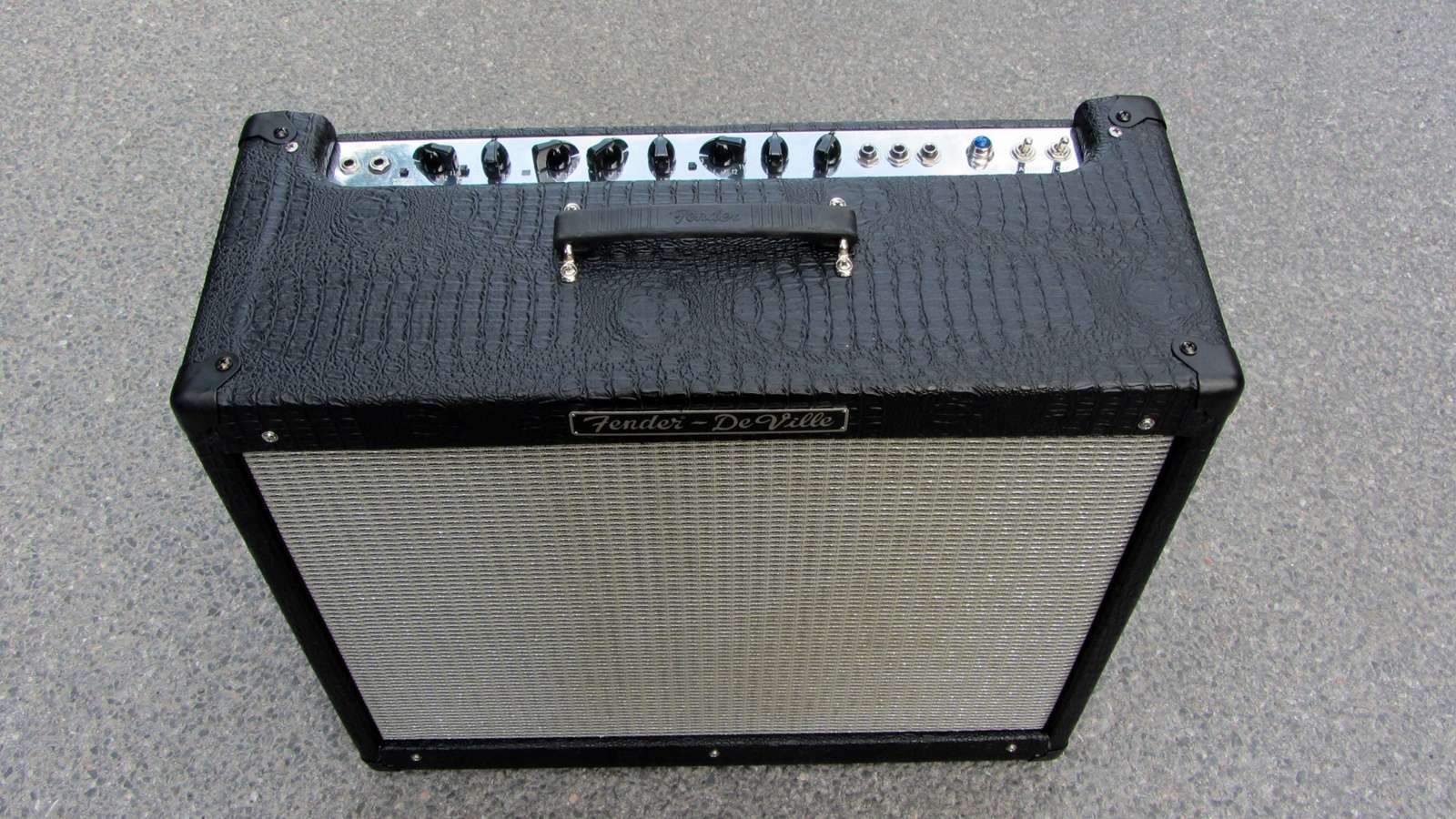

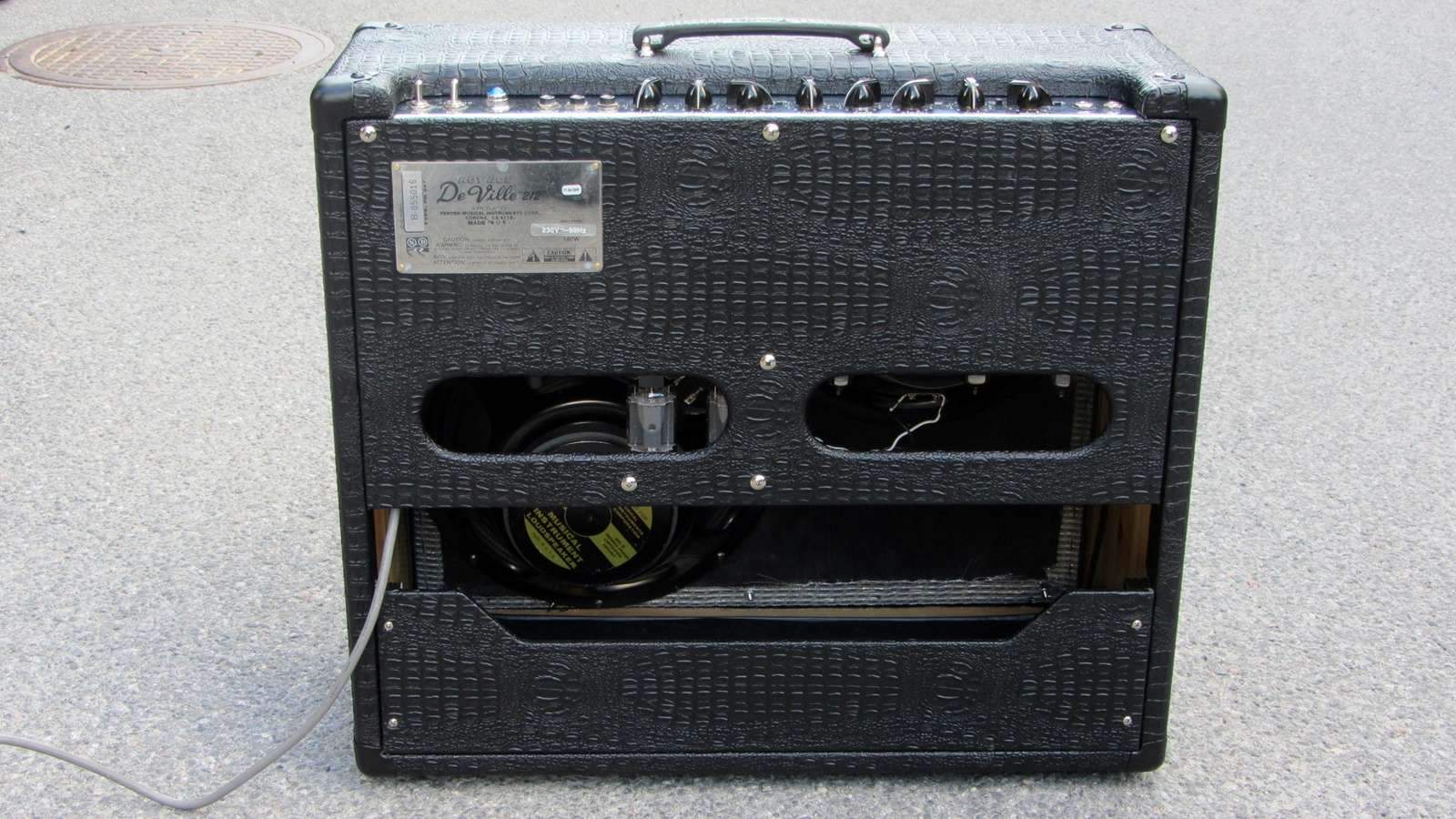

Весит все это как и прежде - почти 27 кг, сосна облегчила вес очень скромно +
так как этот усилок не относится к шедеврам винтажной рухляди и в сохранении гениальных конструктивных решений
и первозданного внешнего вида смысла никакого нет - то я его оковал железными уголками по всем углам - это прочнее и надежнее.
На фендере GDEC3-30, весом в 5 консервных банок кильки уголки есть - а на Девиле с 2х12 их почему-то нет.

Следущий этап - работа с  электроникой усилителя конечно столько времени не займет!!!

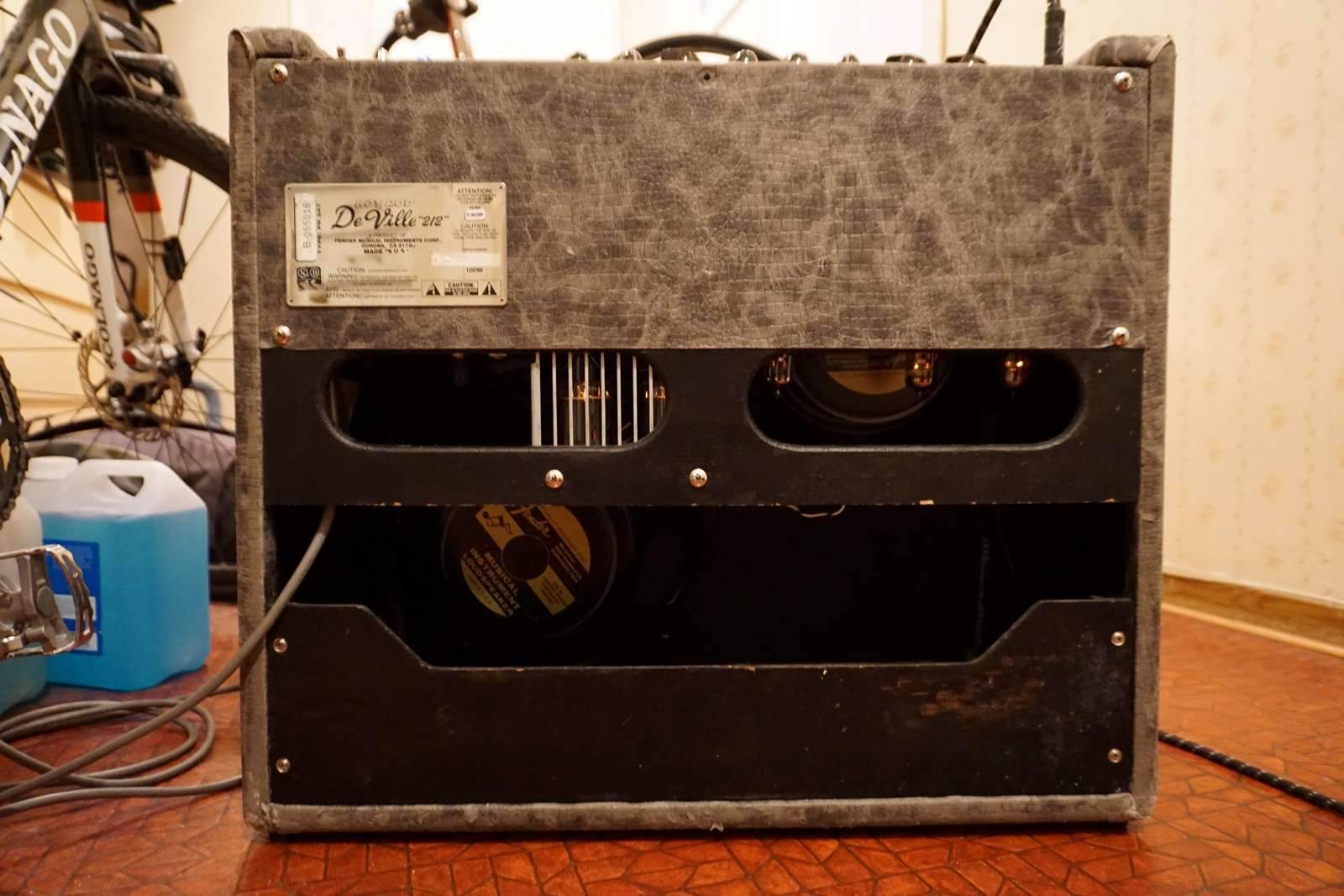

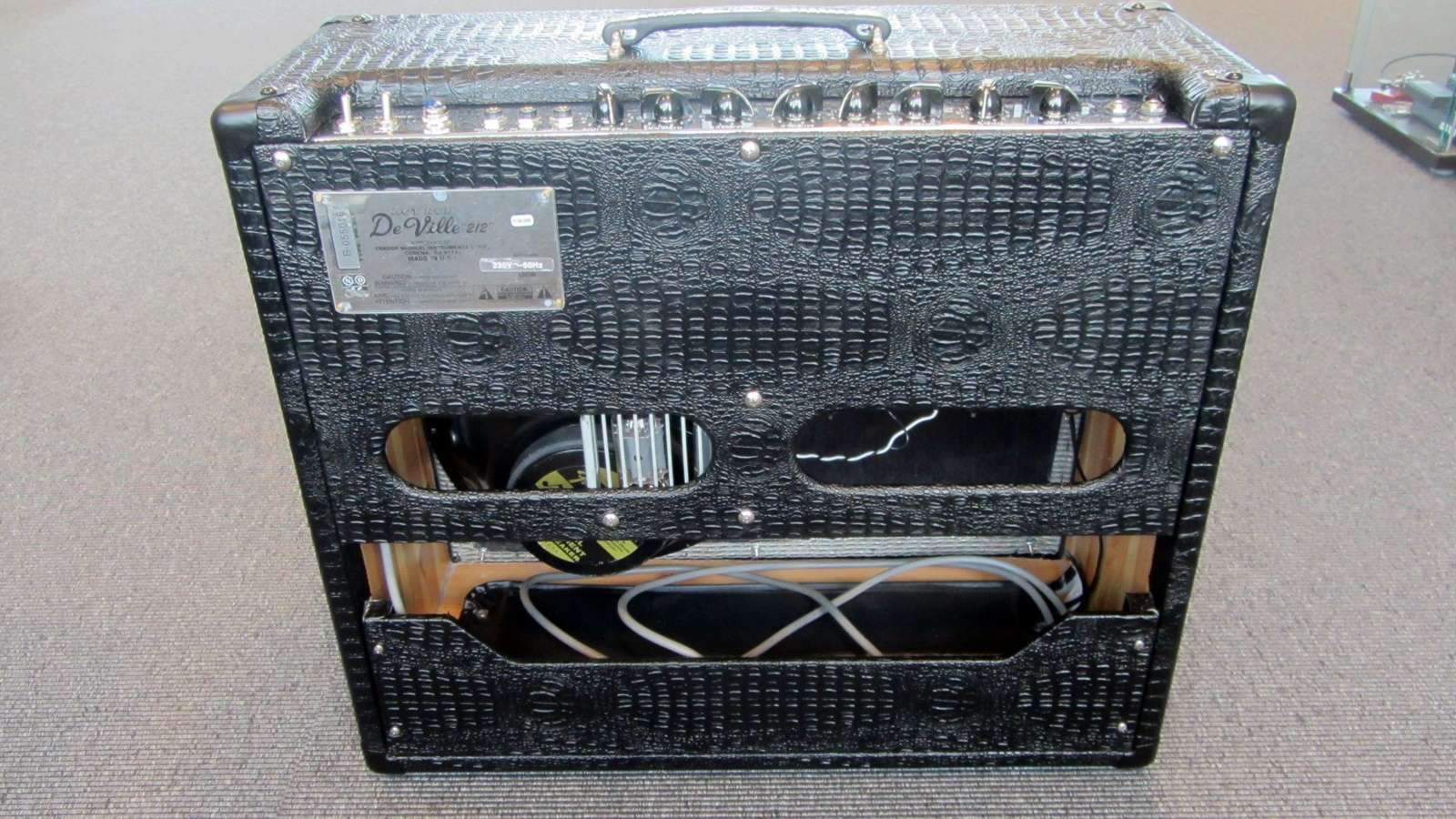

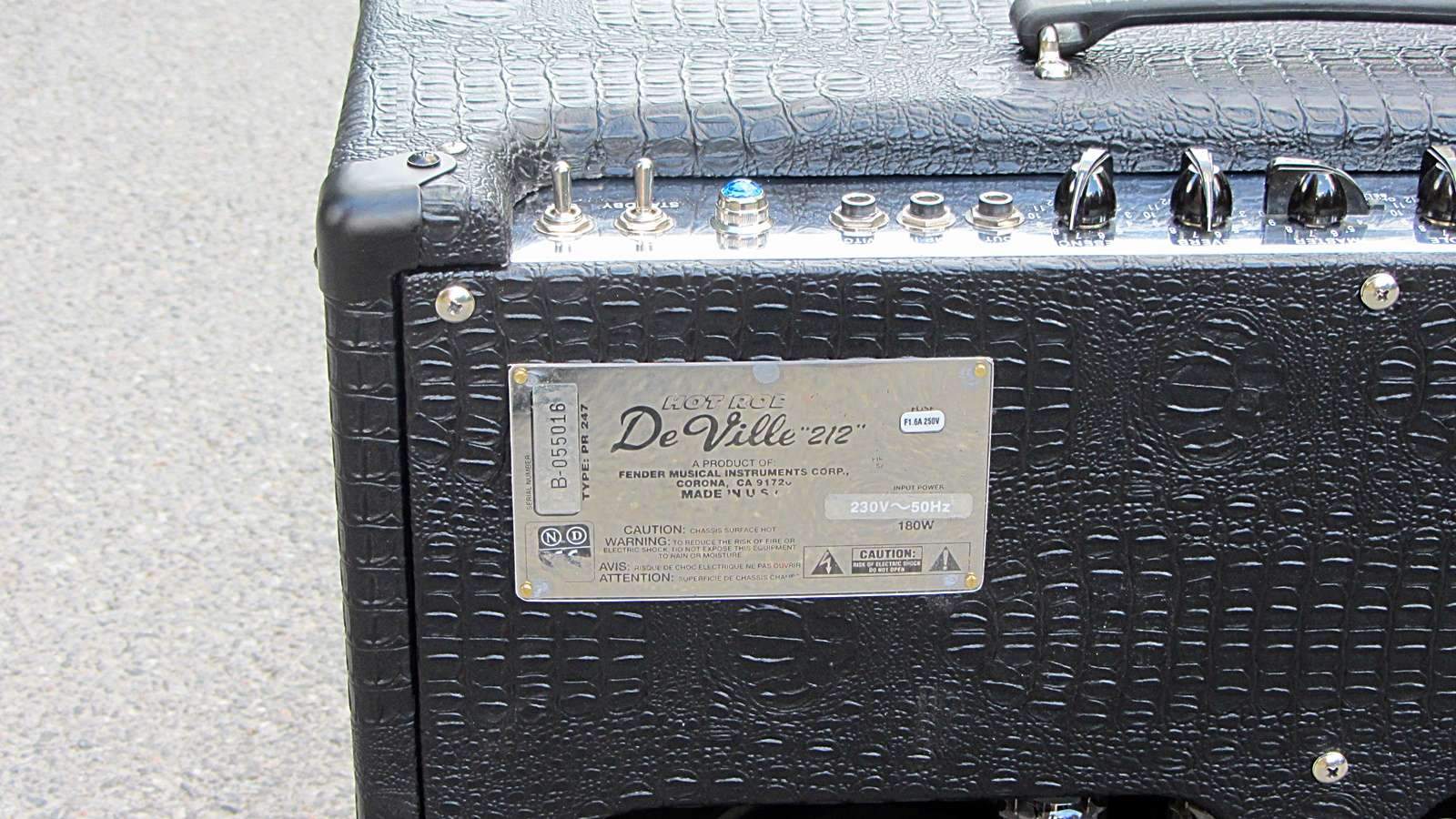

Зашарпанную табличку с данными усилителя в целях сохранения пришлось спрятать под плексигласом...
"собачью кость" (ручку) обновить ничем ни удалось...  :)

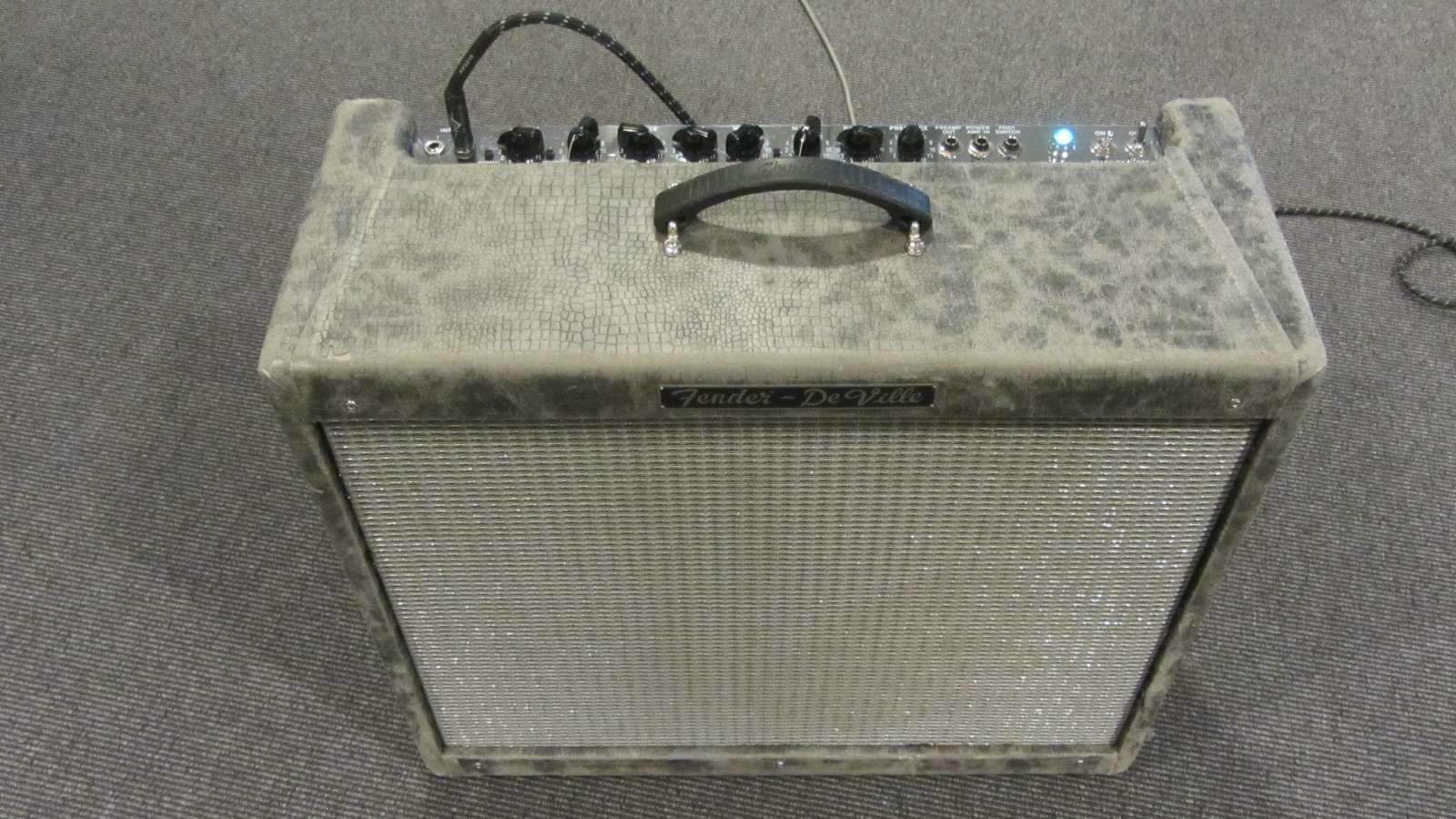

Фотки!



Оффлайн SmartFold

  • Эксперт
  • *****
  • Сообщений: 1798
  • Репутация: +262/-0
  • Fender is my life!
    • Моя группа в ВК
Re: Fender HR DeVille – Сервис & Мод
« Ответ #12 : Июля 09, 2017, 17:27:09 »
Молодец! Красиво и аккуратно!

Оффлайн Stalker_SE Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 381
  • Репутация: +67/-3
  • Knowledge is power!
Re: Fender HR DeVille – Сервис & Мод
« Ответ #13 : Июля 15, 2017, 21:59:40 »
Спасибо SmartFold!

Тебе объяснять не надо сколько здесь работы - ты в курсе! :)

На данный момент ПРОЕКТ ПОЛНОСТЬЮ ЗАВЕРШЕН!!!

В виду низкой заинтересованности данного проекта, буду снова краток!

Есть вопросы - задавайте!

- 1. Что стало лучше реально? ( не потому что сам делал...)
- 2. Что кажется, что стало лучше,
- 3. Что не изменилось?


1. Новый кабинет из качественного дерева, внешний вид, полностью обновленная электроника с элементами модификаций.
    Звук стал лучше из-за - более низкого уровеня шумов на обоих каналах, исчезло самовозбуждение, возникавшее при увеличении громкости, стало приятнее играть и слушать звук
    пропала боязнь включать MORE DRIVE из за ранее сильного увеличения шума, завываний и возбуждений.

2. Усилок в общем должен работать лучше и стабильнее из-за замены всех старых конденсаторов в блоке питания.
    Усилок в общем должен звучать лучше в связи с заменой разных компонентов в аудио тракте включая электролиты.

3. Моя уверенность в том, я не зря затеял этот апгрейд - это приобретение дополнительного опыта.

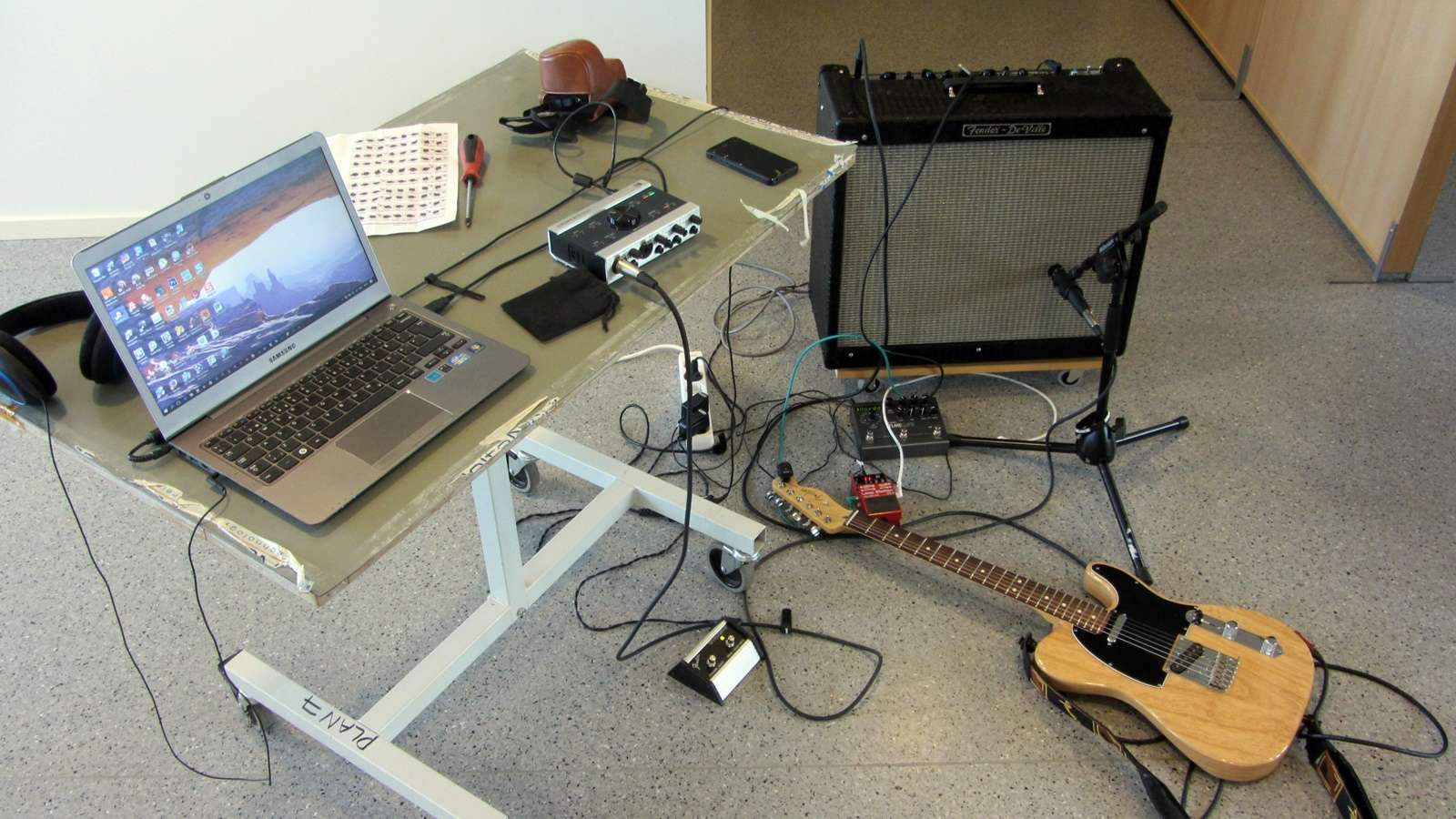

Запись звука в процессе...

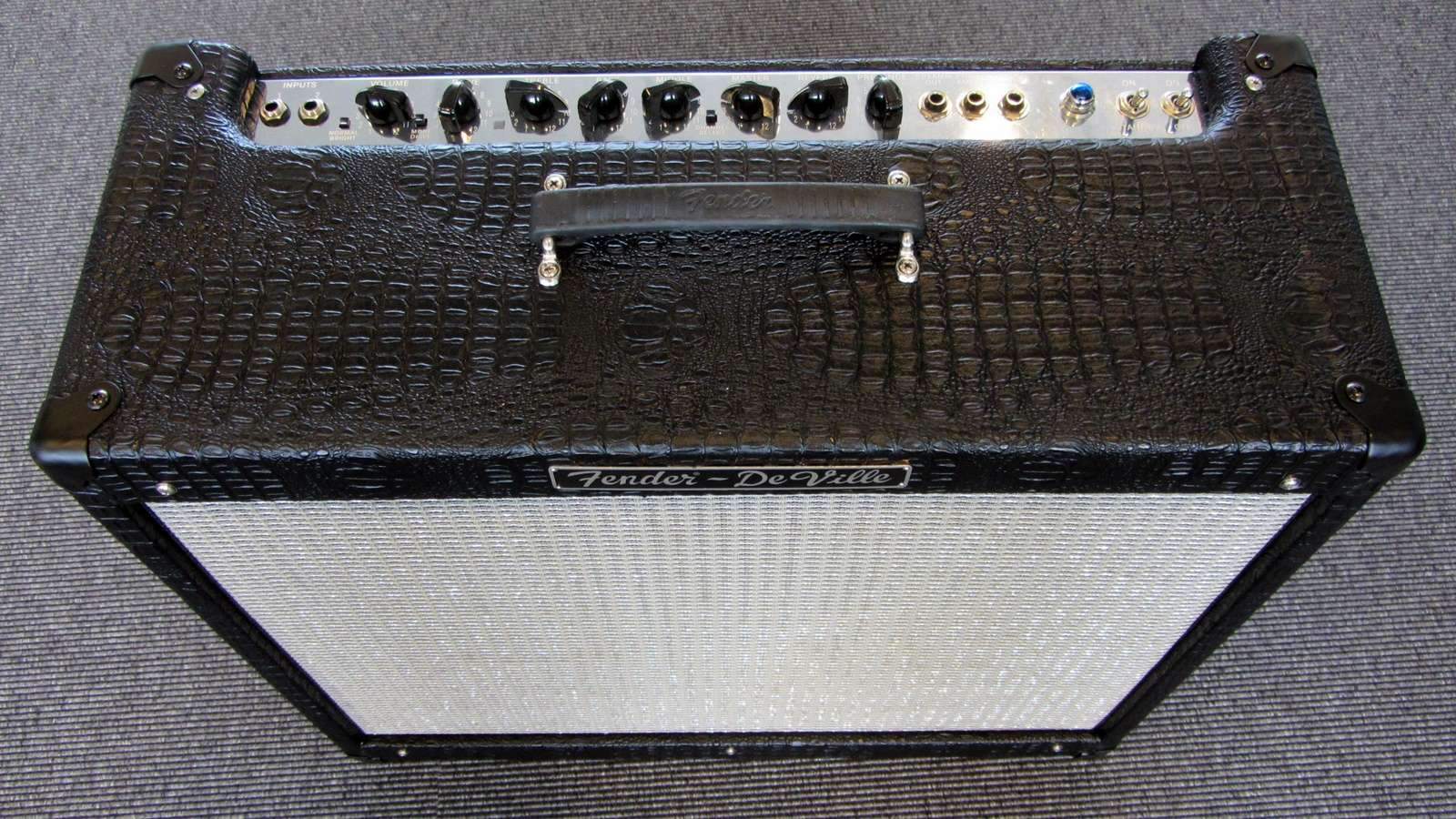

ФОТКИ (как было, как стало, разные рабочие моменты - чтоб не так скучно было....
