Попал ко мне данный прибор вот в таком состоянии. Работает. Судя по шильдику 1975 г.в.













Требуется привести в божеский вид, с максимальным сохранением оригинальных комплектующих. Однозначно под замену силовой, тумблер, ламповые панельки выходных ламп (со свистом, только что не вываливаются), фузхолдер, электролиты, ну и что по мелочи. Советские диоды поменял, керамику моста тоже.

Сомнение вызывают два момента, первое – EXT OUT выполнен на странном джеке, на фото видно. Я поначалу принял за совковый самопал, но пайка, установка – все очень похоже на родное. Не попадалось. Причем коммутация такая, что при свободном EXT OUT выход на земле, что неправильно.



Второй момент – селектор напряжения сети.



Собственно нужен совет по этим двум элементам.

Ну и если кто знаком с этим аппаратом поближе – какие есть ещё моменты, требующие внимания?

Керамика ода треснута, мюрату аналогичного номинала поставлю.

Шунт диодов, поменял все 4 шт, диоды 1N4007, родных уже и даташит не смог найти.

1A800V, это все, что есть на схеме. А стояли 202-е, советские ещё.

... и добавил:

Что то типа такого, скорее всего.

Причем коммутация такая, что при свободном EXT OUT выход на земле,

Там если при неподключении ничего выход закорочен, то не надо удивляться, так нормально. Вторым джеком переключается отвод трансформатора, плюс внимание к изоляции джеков от корпуса, если есть она или место под нее, значит так и надо.


... и добавил:

Еще на что внимание -- позеленевшие внутри провода, липкая гнилая изоляция, экранированные особо этим знамениты. Всю гниль выкашивать сразу, "аутентичность" гнилых СФ (а они почти все такие) выеденного яйца не стоит. Также на весь усилок часто попадается один-два разомкнутых или ушедших в 10 раз резисторов или кондеров. Покомпонентная проверка рулит, иначе потом замучаешься -- проходили не раз.

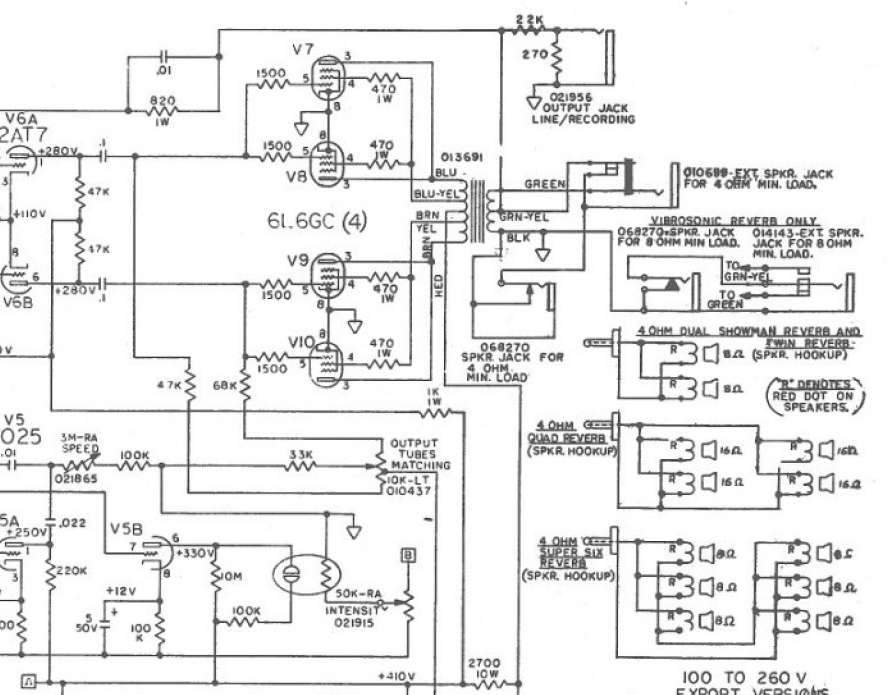

Судя по схеме EXT OUT является use first

... что для этих усилков абсолютно правильно, хотя обозначения невразумительные. Два одновременно - последовательно, допустим, 2 + 2 минимум. При подключении любого джека (они если по отдельности то на разные импедансы) коротыш размыкается.

Вот как раз нет, не так. При отключении нагрузки из EXT OUT - имеем средний вывод выходного транса на землю. Безотносительно второго джека.

Ага, нашёл, контактная пластинка джека не размыкалась. Поменял.
