Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #30 : Августа 05, 2019, 02:17:40 »
Выход ОУ идёт на R28/верхний, там нет замыкания? Ведь вчера там сигнал был.

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #31 : Августа 05, 2019, 02:32:49 »
Цитата: Geezer от Августа 05, 2019, 02:17:40
Выход ОУ идёт на R28/верхний, там нет замыкания? Ведь вчера там сигнал был.
Он и сейчас есть

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7946
  • Репутация: +2331/-17
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #32 : Августа 05, 2019, 02:41:41 »
R9 -нет
R1-есть
C2-есть
200 гц на входе подал

R9/левый соединяется с R28/верхний. Или монтаж не соответствует схеме?

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #33 : Августа 05, 2019, 02:59:53 »
Цитата: Geezer от Августа 05, 2019, 02:41:41
R9 -нет
R1-есть
C2-есть
200 гц на входе подал

R9/левый соединяется с R28/верхний. Или монтаж не соответствует схеме?
:rolleyes:  :rolleyes: :rolleyes:

... и добавил:

...что-то у меня чайник вскипел.Сейчас поставлю R28 на место,если Вы говорите что разницы нет с ним или без него.И еще измерю.

... и добавил:

Поставил R28 на место и сигнал появился и на 3 ноге и на 7/8 3207 и на R9......
« Последнее редактирование: Августа 05, 2019, 05:57:46 от Kairon »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7946
  • Репутация: +2331/-17
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #34 : Августа 05, 2019, 03:59:21 »
Функционально это какой-то другой резистор, не R28, если его отключение вызывает пропадание сигнала в предыдущих каскадах.
Или нумерация компонентов на плате не соответствует нумерации их на схеме, или схема другая.

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #35 : Августа 05, 2019, 06:13:38 »
Цитата: Geezer от Августа 05, 2019, 03:59:21
Функционально это какой-то другой резистор, не R28, если его отключение вызывает пропадание сигнала в предыдущих каскадах.
Или нумерация компонентов на плате не соответствует нумерации их на схеме, или схема другая.
В том и трудности еще для меня что нет нумерации компонентов на печатной плате,только номиналы.Трудно ориентироваться.Вот что головой додумаю то и ......

... и добавил:




вот собсно расположение элементов
« Последнее редактирование: Августа 05, 2019, 14:44:44 от Kairon »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7946
  • Репутация: +2331/-17
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #36 : Августа 05, 2019, 17:10:42 »
Помеченный вопросом резистор включен между ногами 6 и 7 IC1, это R6.
R28, соединяющий ноги 2 и 7, находится правее его вертикально, параллельно торцу микросхемы.

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #37 : Августа 05, 2019, 18:43:44 »
Да...Я догадывался :rolleyes: :pozor:
На данный момент:Отпаял нужный.Звук задержки присутствует(Только слабоват.).Есть  даже эффект модуляции...или тремоло....

... и добавил:

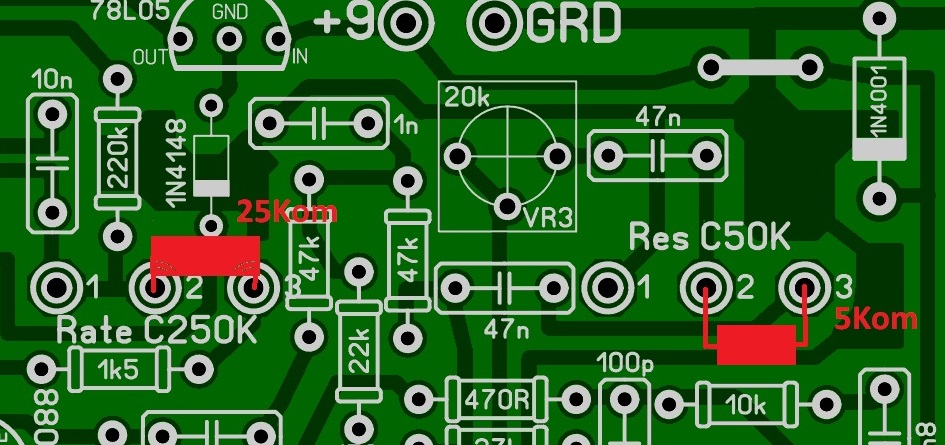

Еще вопрос ,правильно ли я попытался сделать из линейных обратно-логарифмические пот-ры?Резисторы стоят непосредственно на потенциометрах.



« Последнее редактирование: Августа 05, 2019, 19:06:52 от Kairon »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7946
  • Репутация: +2331/-17
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #38 : Августа 05, 2019, 19:26:47 »
Смотрите осциллографом прохождение сигнала 200 Гц/200 мВ через схему, анализируйте. Контрольные точки я уже указал.

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #39 : Августа 06, 2019, 01:00:51 »
Цитировать
Еще вопрос ,правильно ли я попытался сделать из линейных обратно-логарифмические пот-ры?Резисторы стоят непосредственно на потенциометрах.
Нет, неправильно. В случае с RATE вы в 10 раз уменьшили диапазон перестройки частоты генератора модуляции. В случае с RES вы сильно поменяли частоту среза фильтра C20,C21,VR4... и т.д.по цепи (нумерация из оригинального мануала), т.е. нарушили задуманный тембр фленжерных "хвостов". Правда, эта кривизна будет проявляться не во всех положениях этого пота. Но, по-любому, в этой педали так лучше не делать.
« Последнее редактирование: Августа 06, 2019, 01:04:05 от Tuvalu »

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #40 : Августа 06, 2019, 02:53:45 »
Цитата: Tuvalu от Августа 06, 2019, 01:00:51
Нет, неправильно. В случае с RATE вы в 10 раз уменьшили диапазон перестройки частоты генератора модуляции. В случае с RES вы сильно поменяли частоту среза фильтра C20,C21,VR4... и т.д.по цепи (нумерация из оригинального мануала), т.е. нарушили задуманный тембр фленжерных "хвостов". Правда, эта кривизна будет проявляться не во всех положениях этого пота. Но, по-любому, в этой педали так лучше не делать.
Премного благодарен! Будем изыскивать что требуется.Я что-то даже на Али не видал их.

... и добавил:

.....Да..а фленжер я запустил :) :) :)Дело было в С13. Это уже второй с номиналом 33n пришлось выбросить из схемы.Огромнейший респект Geezer.
« Последнее редактирование: Августа 06, 2019, 03:01:13 от Kairon »

Оффлайн Himan

  • Завсегдатай
  • ***
  • Сообщений: 289
  • Репутация: +28/-4
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #41 : Сентября 02, 2019, 09:28:11 »
Извиняюсь, а возможно лайкой поделиться? :rolleyes:

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #42 : Сентября 02, 2019, 12:06:32 »
Нет вопросов,прицепил.Там всё в архиве.Только *.lay сайт не дает.Если что от сюда взял https://www.komitart.ru
« Последнее редактирование: Марта 15, 2023, 15:38:57 от Kuzmitch »

Оффлайн Himan

  • Завсегдатай
  • ***
  • Сообщений: 289
  • Репутация: +28/-4
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #43 : Сентября 03, 2019, 21:46:57 »
Спасибо!!

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3111
  • Репутация: +627/-2
  • Санкт-Петербург
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #44 : Июня 30, 2020, 16:00:55 »
здравствуйте товарищи  ;)....собрал данный gadget  -.//   покрутил RV2  на слух ..потом другие RV..эффект появился :o...но  того полноценного воздушного прозрачного звука как на видео нет.. //   вопрос заключается в следующем  : насколько я понял из прочитанного в сети получается что без осциллографа его правильно не настроить ?..так или нет ? или может какие мысли есть

(нажмите чтобы показать/спрятать)

(нажмите чтобы показать/спрятать)

... и добавил:

(нажмите чтобы показать/спрятать)

... и добавил:

« Последнее редактирование: Июля 05, 2020, 09:24:36 от FINikk »
