Автор Тема: Flanger Boss BF-2 новичку нужна помощь с запуском  (Прочитано 4750 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Собрал  свой первый фленжер вот этот https://guitar-gear.ru/2016/boss_bf-2/ не могу запустить.Симптомы: звук только чистый.Нет искажений ни каких.Что смог проверить:меандр на 3207(2я нога),выставил частоту 40кГц. Смещение настроить не получается.При подаче 200Гц на вход,на выходе 3207(на 7,8 нога) ни чего не меняется. Буду очень благодарен советам.




Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 552
  • Репутация: +143/-11
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #1 : Августа 02, 2019, 20:01:59 »
Очень туманно описано.
Цитировать
Смещение настроить не получается.
Можно поконкретней? Где смотрели, что там видно?
Цитировать
При подаче 200Гц на вход,на выходе 3207(на 7,8 нога) ни чего не меняется.
А что там (7,8) сейчас, просто статичный сигнал, который "не плавает"? Или там вообще ничего нет.

Оффлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3362
  • Репутация: +620/-13
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #2 : Августа 02, 2019, 22:21:01 »
Kairon, поднимите любую ногу R28/47k - это отключит канал чистого.
Остался ли звук канала задержки? Он подмешивается через R29/27k.

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #3 : Августа 03, 2019, 00:52:54 »
Очень туманно описано.Можно поконкретней? Где смотрели, что там видно?А что там (7,8) сейчас, просто статичный сигнал, который "не плавает"? Или там вообще ничего нет.

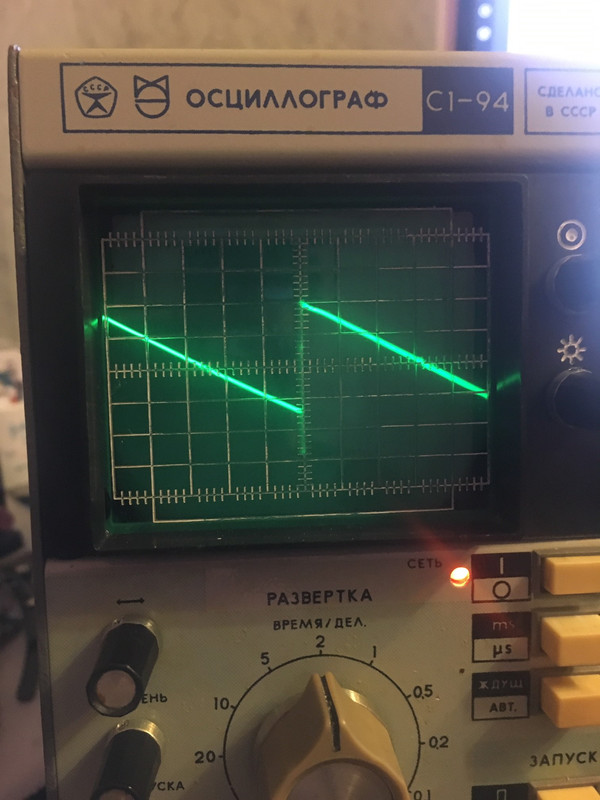

3207-2-6

  3207-7-8

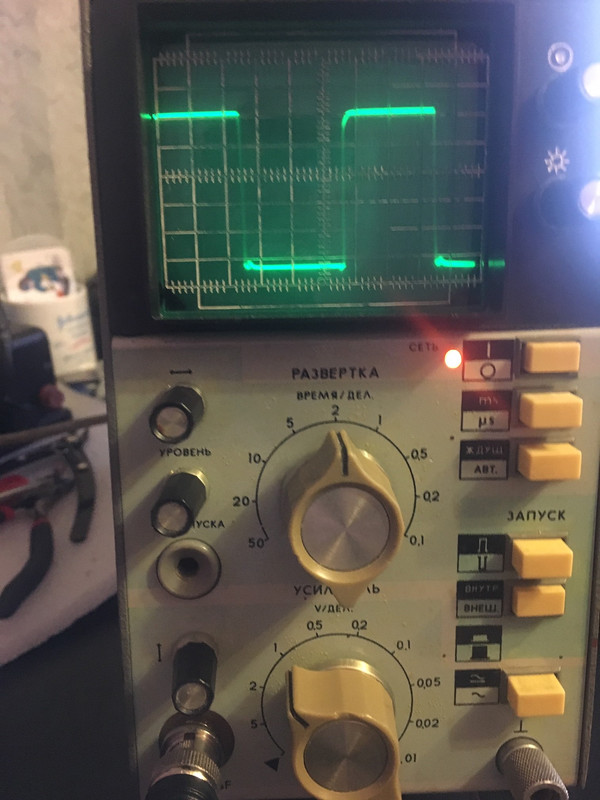

   генератор 2

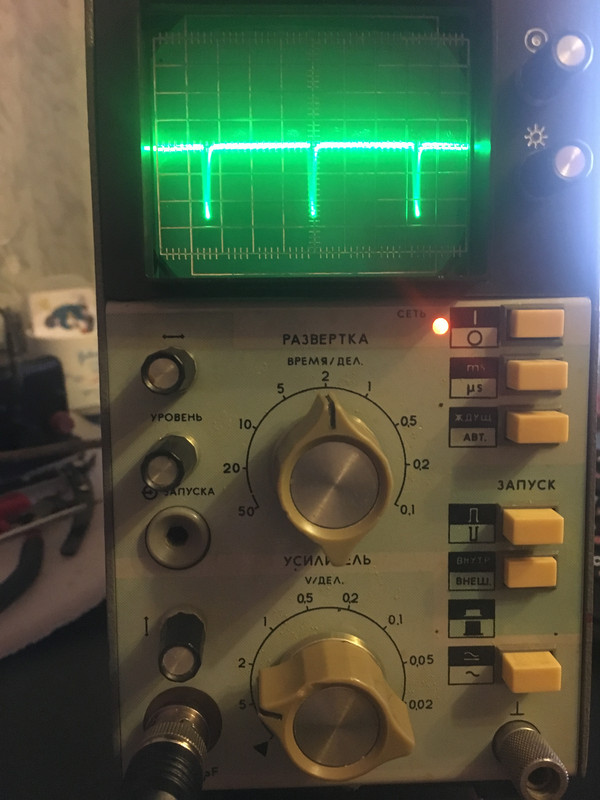

   генератор 5

    генератор 6

    генератор  7

питание на  3207
1-gnd
2-2.64v
3-3.12v
4-5.24v
5-5.62v
6-2.67v
7-3.69v
8-3.69v

Оффлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3362
  • Репутация: +620/-13
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #4 : Августа 03, 2019, 01:12:59 »
Подайте на вход схемы 200 мВ/200 Гц (это непринципиально, можно и 500 мВ/1000 Гц).
Посмотрите прохождение этого сигнала в следующих точках:
левый вывод R9
левый вывод R14
левый вывод С10
3207/3
3207/7,8

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #5 : Августа 03, 2019, 01:22:36 »
Kairon, поднимите любую ногу R28/47k - это отключит канал чистого.
Остался ли звук канала задержки? Он подмешивается через R29/27k.
Отпаивал.В том то  и дело что нет его звука задержки

... и добавил:

Подайте на вход схемы 200 мВ/200 Гц (это непринципиально, можно и 500 мВ/1000 Гц).
Посмотрите прохождение этого сигнала в следующих точках:
левый вывод R9
левый вывод R14
левый вывод С10
3207/3
3207/7,8
Момент.....

... и добавил:

Подайте на вход схемы 200 мВ/200 Гц (это непринципиально, можно и 500 мВ/1000 Гц).
Посмотрите прохождение этого сигнала в следующих точках:
левый вывод R9  есть
левый вывод R14  есть
левый вывод С10  есть
3207/3   нет
3207/7,8

  3207 7/8
« Последнее редактирование: Августа 03, 2019, 02:13:13 от Kairon »

Оффлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3362
  • Репутация: +620/-13
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #6 : Августа 03, 2019, 02:24:36 »
Похоже, что С10 или дорожка до 3207/3 в обрыве.

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #7 : Августа 03, 2019, 02:28:22 »
Дорожка звонится, попробую махнуть кондер...

Оффлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3362
  • Репутация: +620/-13
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #8 : Августа 03, 2019, 02:47:13 »
Вот схема автономного тестирования 3207, может пригодиться:
https://electricdruid.net/wp-content/uploads/2015/06/Flangelicious-Pg2.jpg

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #9 : Августа 03, 2019, 03:24:14 »
Вот схема автономного тестирования 3207, может пригодиться:
https://electricdruid.net/wp-content/uploads/2015/06/Flangelicious-Pg2.jpg
Премного благодарен за схемку.А сигнал -то появился  :).Правда поставил меньше номинал.Теперь и на 3 и на 7/8 синусоида появилась.....Правда требуемоего звука так и нет..... :( :rolleyes:

Оффлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3362
  • Репутация: +620/-13
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #10 : Августа 03, 2019, 03:41:50 »
Тогда продвигаемся дальше:
Q3/эмиттер
R29/левый вывод.

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #11 : Августа 03, 2019, 04:14:05 »
Тогда продвигаемся дальше:
Q3/эмиттер- нет
R29/левый вывод. -есть

Оффлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3362
  • Репутация: +620/-13
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #12 : Августа 03, 2019, 04:36:58 »
На R29 (если отпаян R28) сигнал поступает только с выхода IC2, а на её вход он поступает с эмиттера Q3, и там не может не быть сигнала.
Если на левом выводе R29 задержанный синус есть, то всё ОК. Припаиваем назад поднятый вывод R28, и сравниваем амплитуды на выводах R29/левый и R28/верхний - они должны быть в соотношении 1:2 для правильного суммирования.
Если эффект так и не появился, значит отсутствует модуляция тактовой частоты на выводах 2 и 6 3207.
Модуляция выглядит как изменение периода следования импульсов, подобно растягиванию мехов аккордеона.
Надо смотреть, есть ли медленное изменение напряжения на выходе IC/5 (верхний вывод потенциометра Depth).
« Последнее редактирование: Августа 03, 2019, 05:12:35 от Geezer »

Оффлайн Kairon Автор темы

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #13 : Августа 03, 2019, 05:54:02 »
На R29 (если отпаян R28) сигнал поступает только с выхода IC2, а на её вход он поступает с эмиттера Q3, и там не может не быть сигнала.
Если на левом выводе R29 задержанный синус есть, то всё ОК. Припаиваем назад поднятый вывод R28, и сравниваем амплитуды на выводах R29/левый и R28/верхний - они должны быть в соотношении 1:2 для правильного суммирования.
Если эффект так и не появился, значит отсутствует модуляция тактовой частоты на выводах 2 и 6 3207.
Модуляция выглядит как изменение периода следования импульсов, подобно растягиванию мехов аккордеона.
Надо смотреть, есть ли медленное изменение напряжения на выходе IC/5 (верхний вывод потенциометра Depth).

 :pozor: Голова моя в саду росла....Я ж R28 впаял на место и с ним всё мерил,а без него ни где сигнала-то и нет :pozor: :(

Оффлайн Geezer

  • Ветеран форума
  • ******
  • Сообщений: 3362
  • Репутация: +620/-13
  • Atypique
Re: Flanger Boss BF-2 новичку нужна помощь с запуском
« Ответ #14 : Августа 03, 2019, 06:24:42 »
Переключите развёртку с мкс на мс и покажите прохождение низкочастотного синуса с 3 ноги 3207 на 7,8.
Задержанный синус может быть загрязнён высокочастотными продуктами, но он должен быть.
