Всем привет. Ребята нужна помощь по этому "динозавру". Товарищь попросил чтобы громкость фузз-а  на этом девайсе можно было регулировать. Просто тут чуть каша для меня))  какая именно часть отвечает за фузз?) Я чуть запутался. Помогите пожалуйстя.

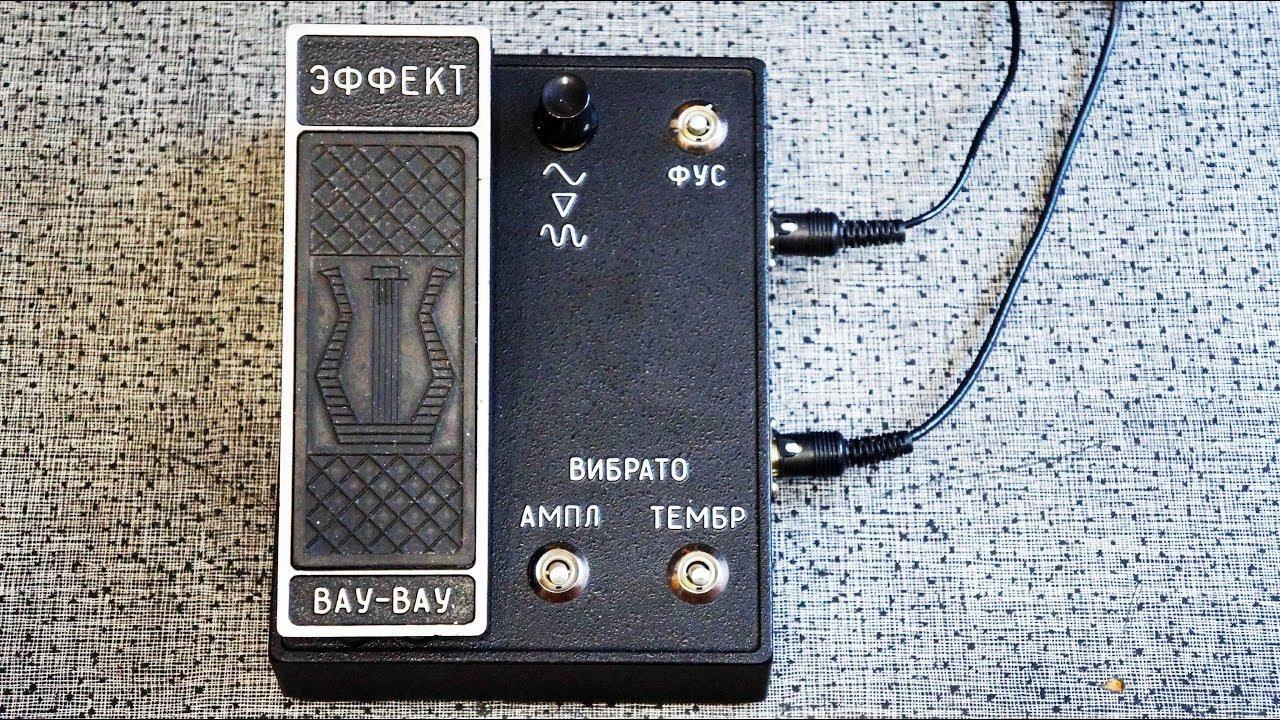

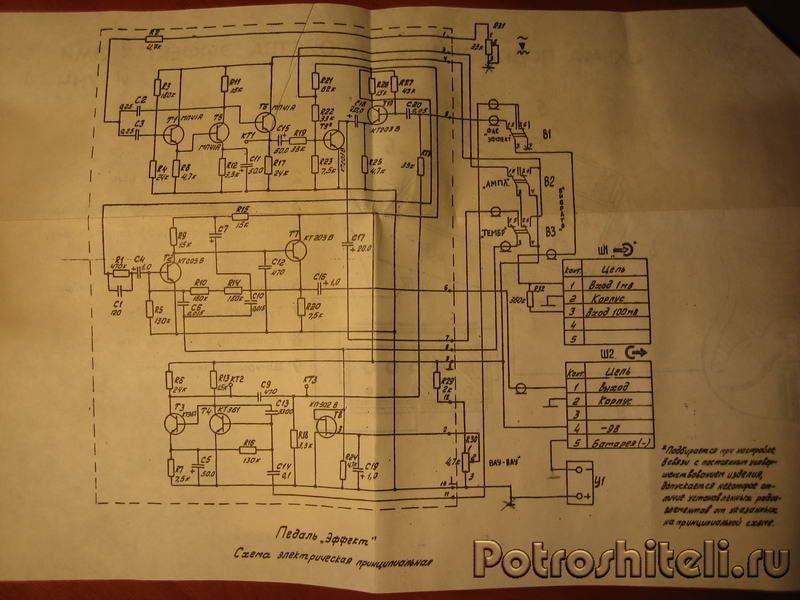

Ниже схемка и сам прибор.

я бы выкупил данную педаль

Друг не продает)) Говорит " где я найду такой отвратительный фузз"

gretsch6119, "фузз" в нижнем левом углу схемы. Для регулирования его громкости нужно R18 (3,3к) сделать переменным, а нижний по схеме вывод R37 (33к) отпаять от КТ3 и припаять к движку этого переменника.

P.S. Я бы лучше заменил R18 на подстроечник, чтоб 1 раз подобрать нужную громкость и оставить так навечно. А вообще здесь лучше регулировать не громкость, а степень перегруза.

Спасибо за ответ. Уже с фузом разобрался)) Добавил клин бустер(с переменником 10к линейный) на J201 полевике после с9-р18 чтобы как то выравнить и управлять громкостю фуза.  Поменял транзисторы на npn и все электролиты перевернул чтобы избавится от кроны и запитать от 9 в адаптера педалборда. Все заработало отлично кроме эффекта "тремоло\вибрато" Как бы не менял транзисторы\ кондеры в этой цепи, все равно низкочастотный генератор не работает. Думаю может отдельно че нибудь соорудить на 555 таймере с оптопарой и забыть про этот цепь))

... и добавил:

Спасибо за ответ. Уже с фузом разобрался)) Добавил клин бустер(с переменником 10к линейный) на J201 полевике после с9-р18 чтобы как то выравнить и управлять громкостю фуза.  Поменял транзисторы на npn и все электролиты перевернул чтобы избавится от кроны и запитать от 9 в адаптера педалборда. Все заработало отлично кроме эффекта "тремоло\вибрато" Как бы не менял транзисторы\ кондеры в этой цепи, все равно низкочастотный генератор не работает. Думаю может отдельно че нибудь соорудить на 555 таймере с оптопарой и забыть про этот цепь))

Там вся фишка в этом R18))  Как вы заметили если его заменить крутилкой на 10к, можно регулировать степень искажение фузза. Такой метод наблюдал на схеме analogman astro tone fuzz. Прикольная настройка.

Да, верно. Сейчас только разглядел, что перегруз всё-таки на 3 транзисторах. А тайиер с оптопарой не стоит зря переводить. В имеющийся генератор попробовать вставить транзисторы с большей бетой. Можно попробовать и такие генераторы (у меня работали):

Перегруз как раз таки на 2х транзисторах) Тот полевик в конце, к фузу не относится. Я от себя добавил еще один каскад на 201.

... и добавил:

.

Да , спасибо за схемы генераторов нч. Попробую их


... и добавил:

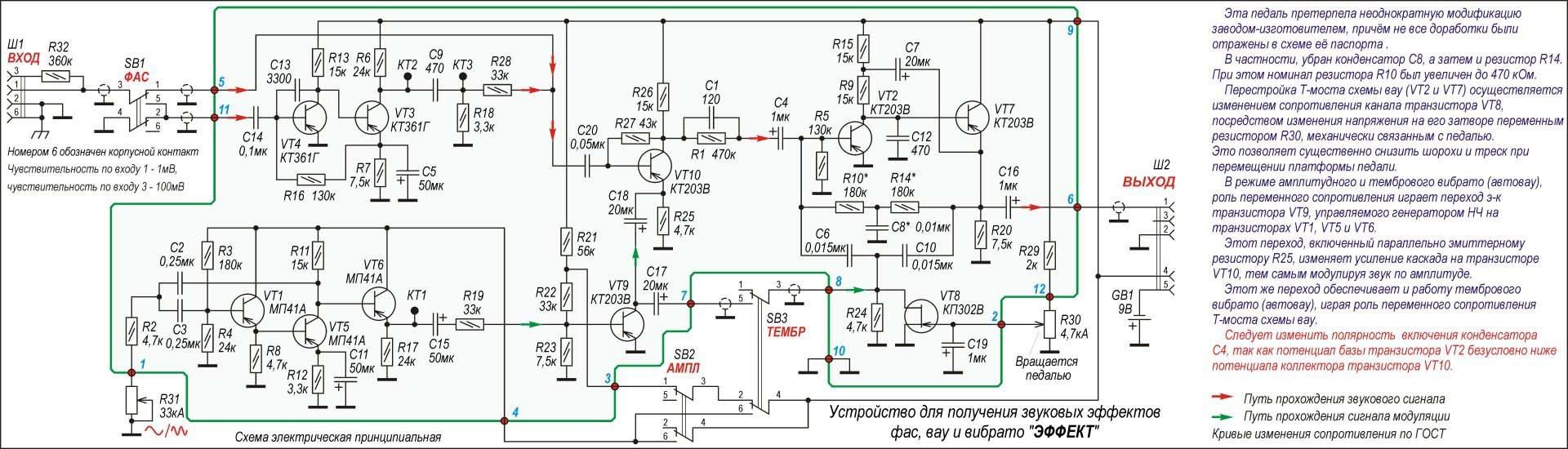

Вот и полная схема девайса более приятная для глаз и мозга
