febs, на глаз протравилось где-то около 1 мм, скорее даже чуть меньше. Единственное, мне не понравился результат с голубой краской, нужно было не лениться и купить черную, просто была у меня голубая, красил чем было )))))

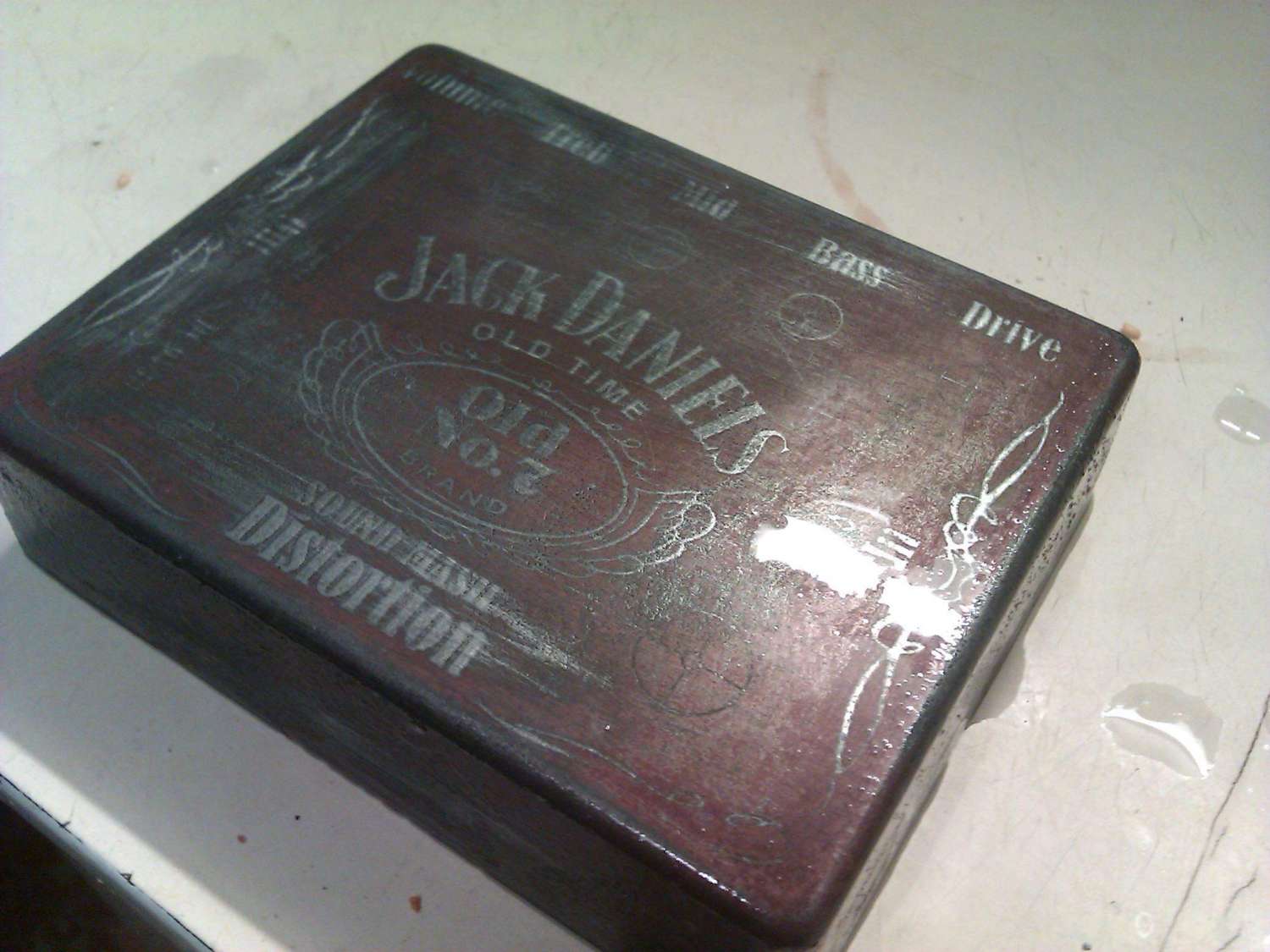

Смотрите, какое безобразие чел сделал
Вот как у него это получилось???

Как вариант - лазерная гравировка

Santjago, Очень даже очень Не хватает только описания раствора в котором травил, для утоления информационной жажды страждущих

Всем привет))
По поводу приобретения фоторезиста -
http://www.platan.ru/cgi-bin/qwery_i.pl?code=%F4%EE%F2%EE%F0%E5%E7%E8%F1%F2 - сравнительно дорого по соотношению "м.кв/деньги", неизвестно когда выпущен. Но для экспримента пойдёт.

http://www.reper.ru/rus/index.php?catid=390 - можно взять свежий, но придётся брать много (6 м.кв) - пишем на майл, получаем ответ по текущим ценам. На мой взгляд самый лучший вариант - хотя бы по тому, что слишком велика разница в свойствах свежего и просроченного материала.

http://www.diazoniy.ru/fotorezist/ - тут брал в 2009 году, до сих пор использовал1/3 рулона (хотя это не показатель).
Это далеко не единственные источники - просто нужно знать, что искать.
П.С. В этой истории ещё будет геморой с засветкой фоторезиста - фотошаблон, источник света, промежуточная смывка, и т.д. Однако результат стОит))


... и добавил:

Это результат

Santjago,
Краска хорошо держится на протравленном?

Вот наконец-то я тоже попробовал оформить корпус методом ЛУТа .  Корпус сделал под примочку EMMA ReezaFratzitz ( тоже сам паял) . Размер корпуса- Hammond 1590N1 ( чуть больше стандартного MXR) . Сначала нарисовал в Кореле макет с надписями, и отзеркалил его. Напечатал на глянцевой  обложке от журнала "Отдохни" )). Обезжирил корпус спиртом 96 %.  Отверстия в корпусе не сверлил.  Потом нагрел корпус в духовке около 5 мин. при Т 180 град. Сразу же приложил рисунок сверху, отцентровав его. Прогладил утюгом около 5 мин. Дал остыть около 10 мин, приложив сверху под пресс. Под водой смыл бумагу с куском ваты  ( аккуратно, чтобы не повредить тонер) . Рисунок перевёлся идеально, не считая нескольких мелких точечек, которые я зарисовал маркером. Травил в р-ре Хлорного железа около 2-х часов. ( сделал раствор сильным) . По задумке я делал чтобы вытравливались только буквы внутрь . Корпус потом покрашу в красный, а буквы закрашу в чёрный. Так вот, травил я его часа 2, периодически вынимая, чтобы посмотреть, и заодно охладить в воде. Надо отметить, что площадь вытравливания была маленькая( только буквы), поэтому корпус почти не нагревался.  А дальше самое интересное. При осмотре буквы почти не вытравливались, только изменили цвет на чёрный. И тут я случайно провёл пальцем по корпусу, и заметил, что кусочек  буквы  отлетел. Я  понял, что буквы уже давно протравились, попробовал аккуратно прорезать внутри надписей тоненьким острым скальпелем, и увидел что протравленные части легко отходят при лёгком вырезании. Почему-то надписи сами не вытравились на нужную глубину, а только стали размягчёнными . Вот так я по вырезал все надписи. Наверное можно было бы это сделать жёсткой зубной щёткой, чтобы меньше возиться с гравировкой. В след.раз пропробую. В целом результатом доволен, метод себя оправдывает 100% .
   Выводы:
1. Метод не сложный, главное попробовать в первый раз, хотя есть нюансы.
2. Тонер не облазит с корпуса даже в течении 2-ч часов травления в Хлорном Железе.
3. Протравливать весь корпус для создания микрорельефа ( для лучшего сцепления лучше до основного ЛУТа надписей. Я сделал протравливание всего корпуса уже после вытравливания надписей ( в теч. 5 мин), и местами немного подъелись края букв, хотя это не очень заметно. Поэтому больше так делать не буду.

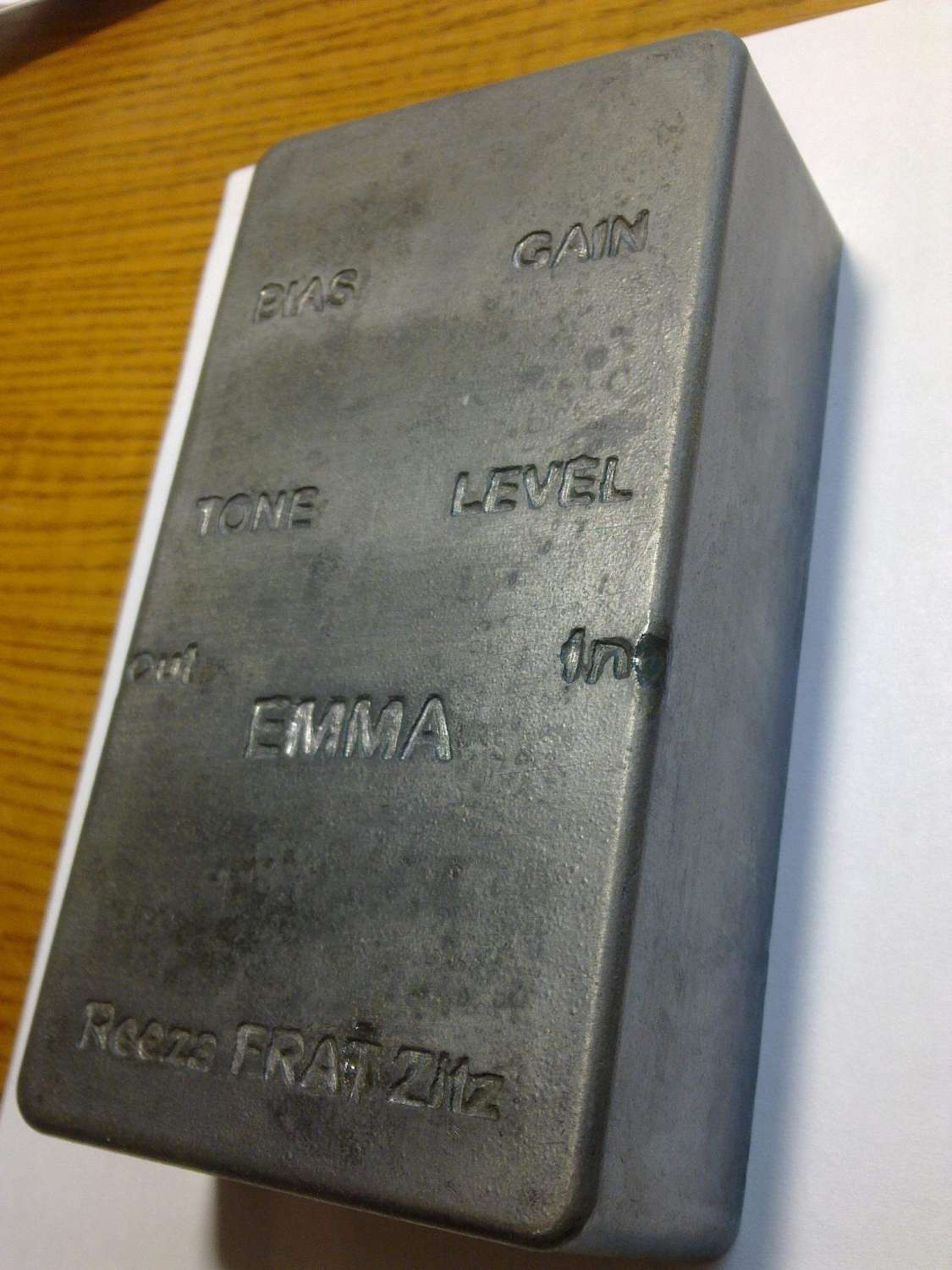

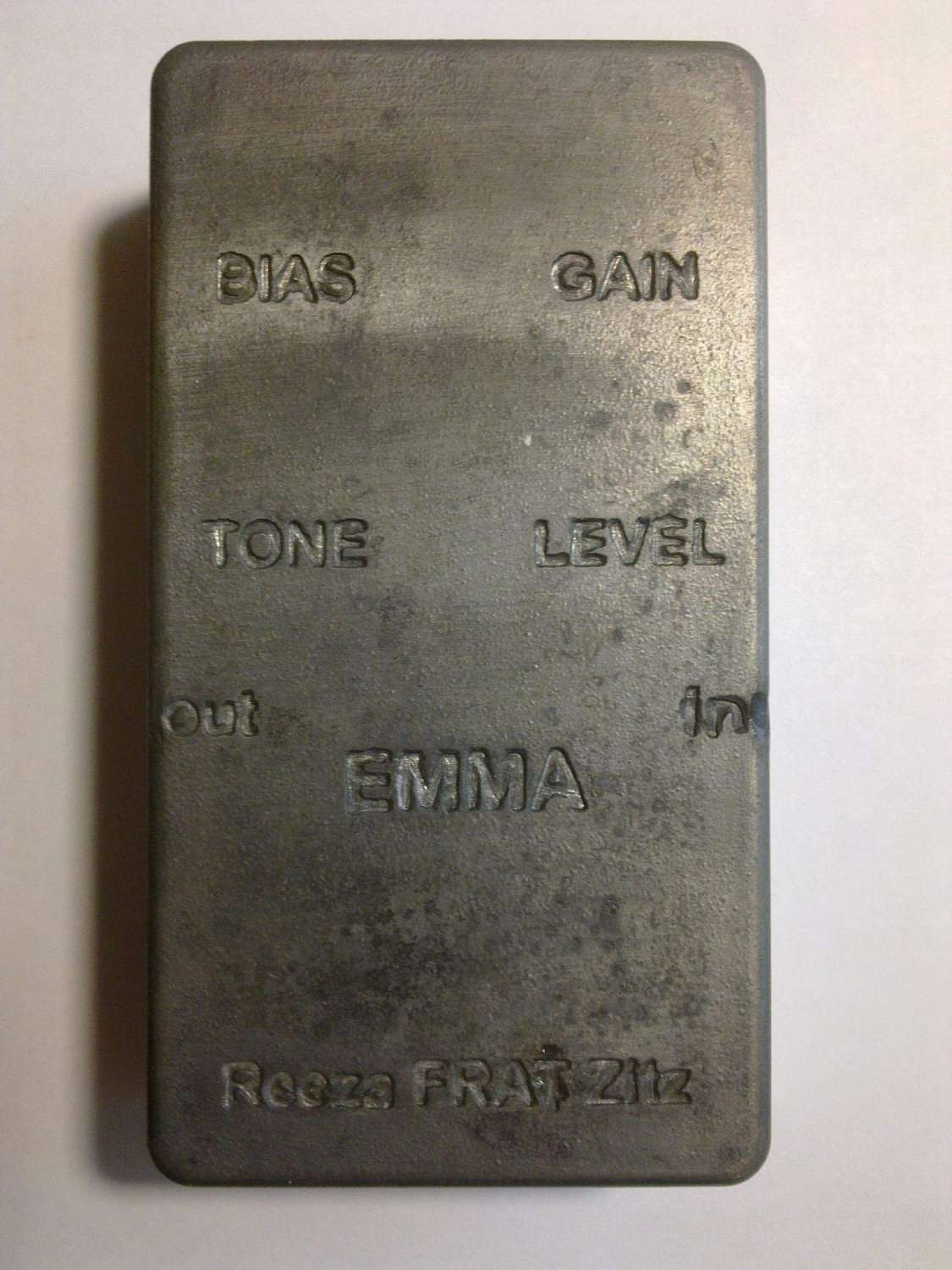

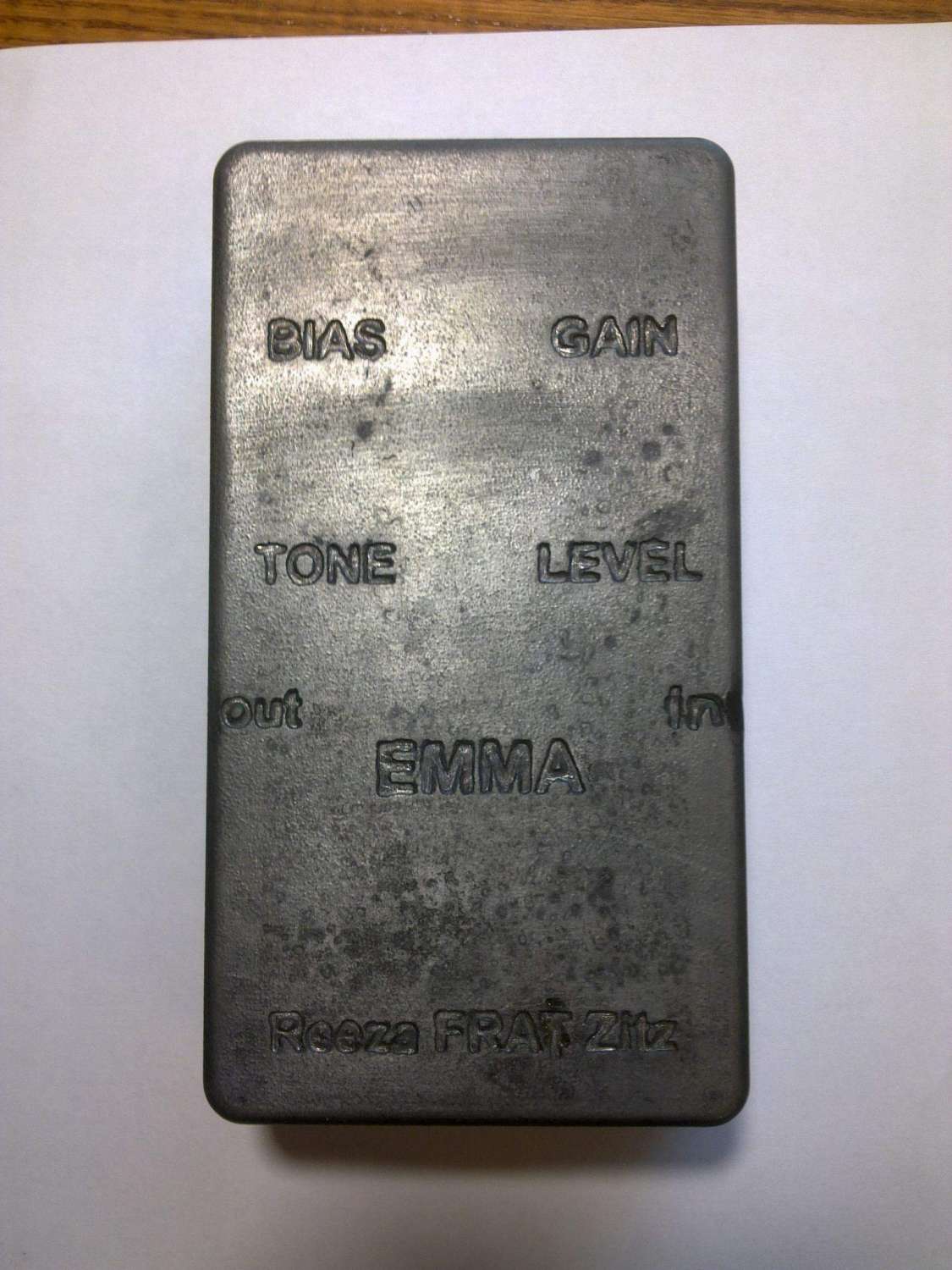

4. И хочется всё-таки узнать, почему надписи не вытравились в глубину, а только размягчились . Может чего-то не так сделал. Сразу скажу- корпус периодически перемещал в растворе, и он не стоял неподвижно. Вот пару фото вытравленного корпуса.
  Сейчас на этапе покраски .

H.P.,

Log_out, маска пленочным фоторезистом и протрава в хлорке. Только эта медь очень нестабильна, стирается даже пальцами.
