Привет.
Вроде больших ошибок нет, должно работать.

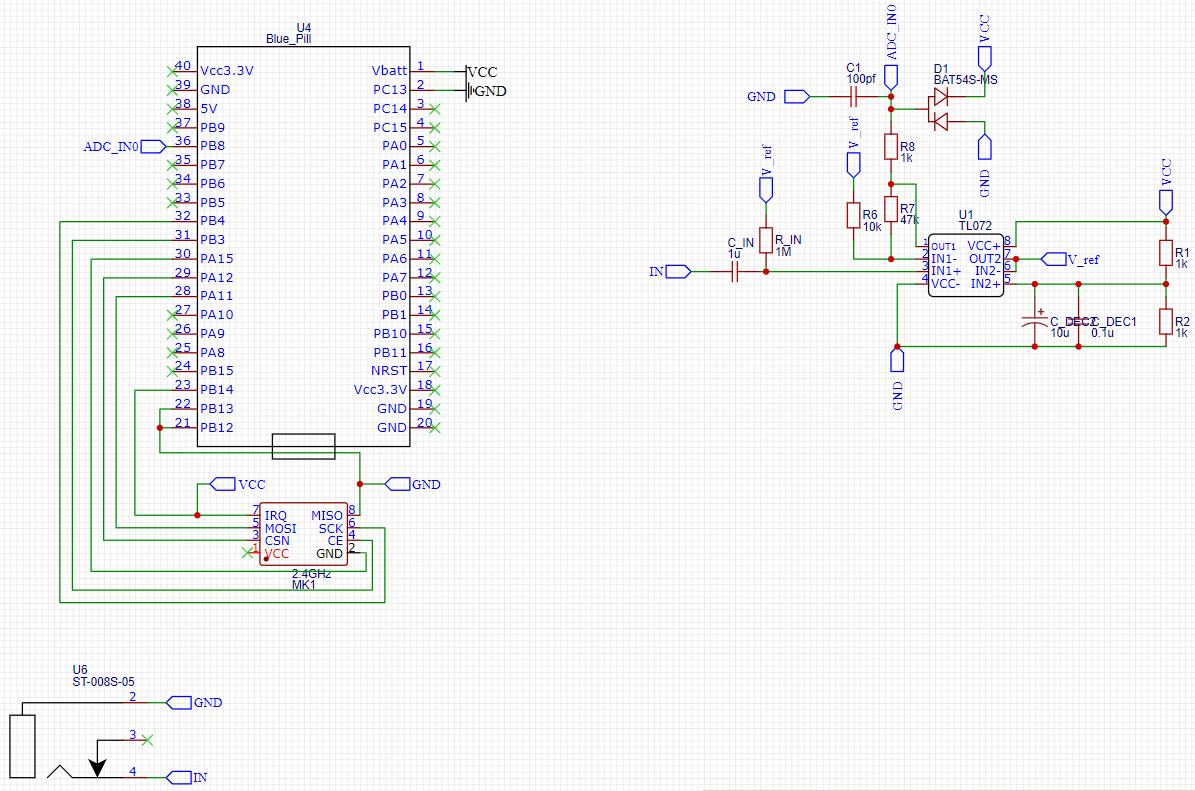

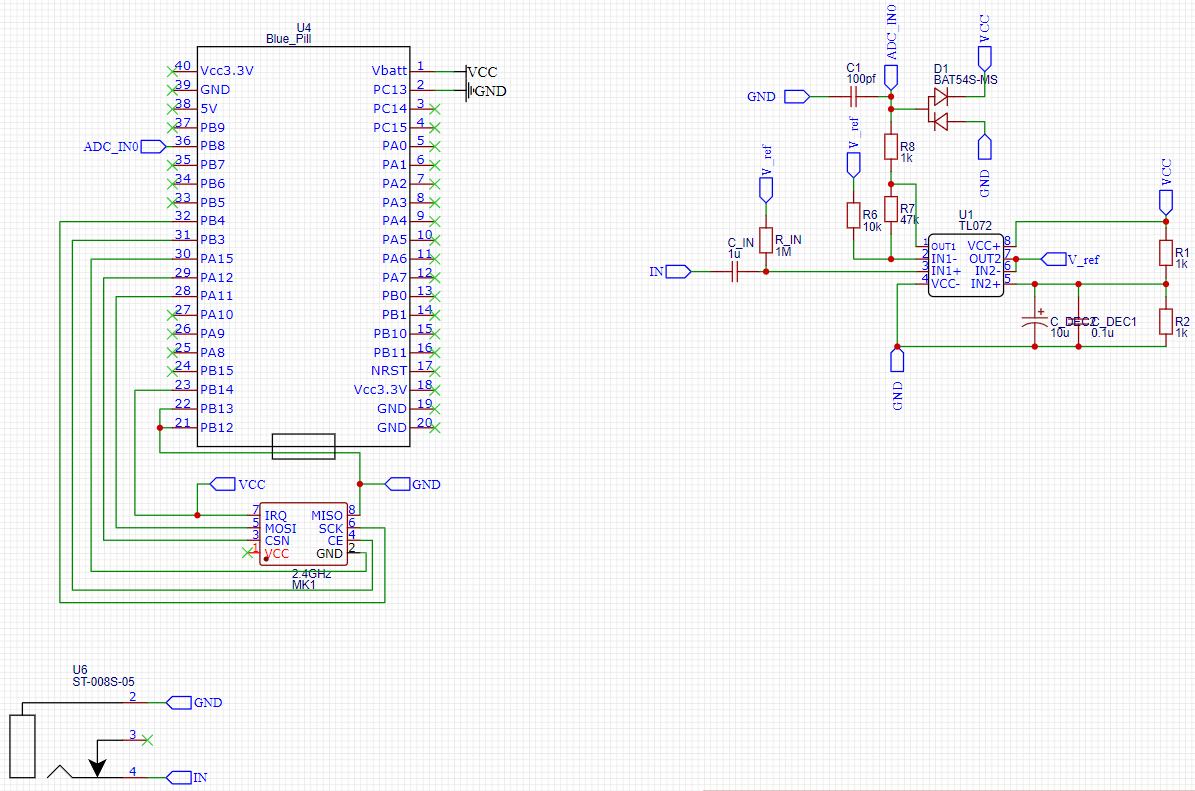

По мелочи - делитель напряжения для "полпитания" V_ref слишком низкоОмный - будет просто так тянуть ток. Батарейка быстро сядет. Можешь смело сделать R1,R2 по 10к. В приемнике 10к, а сверху 1к?
На входе у тебя усиление почти 6-раз. С низким питанием (батарейка) очень даже возможно, что гитарный сигнал будет слишком высоким, будет постоянно клипить на атаках.
Возможно придется подгонять усиление.

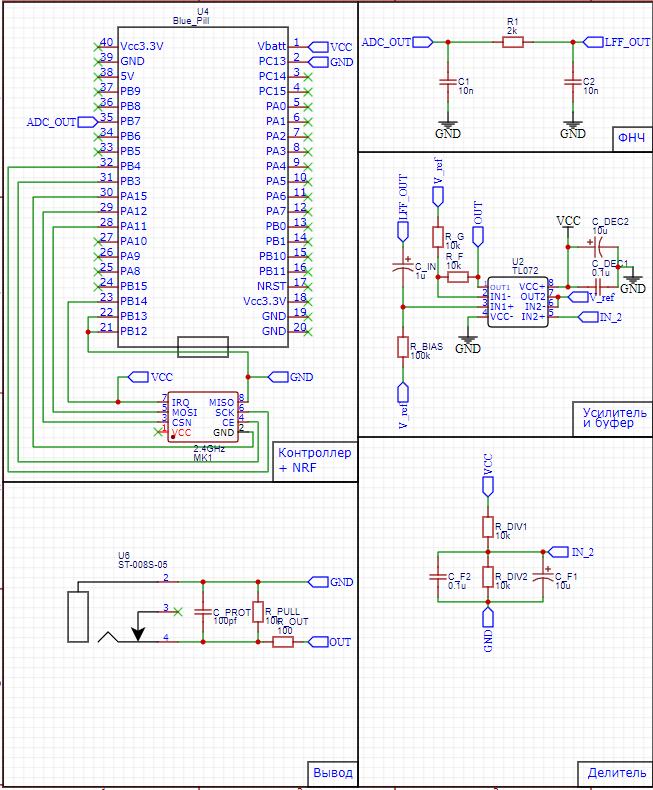

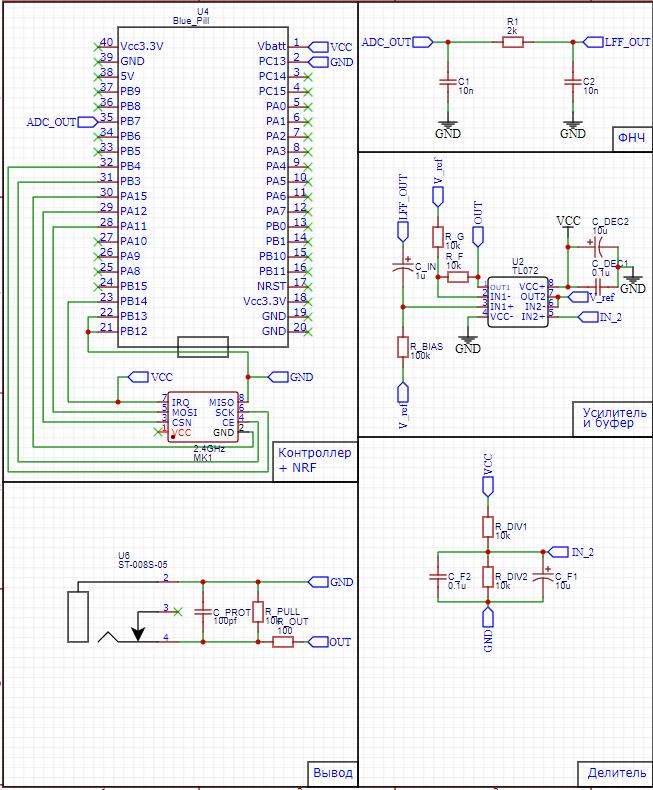

В приемнике тоже самое - усиление 2, а питание одинаковое (ADC / OpAmp). т.е. ты думаешь, что АЦП выдаст мало, и его нужно усилить?
Ну и такие вещи, как 50 Ом во всех цифровых соединениях (mosi/miso итд) - это как бы бэйсик
И блокирующие кондеры в питании, 100нан в цифру и 100н+пару микро - операционникам. их как бы тоже обязательно
А дальше, если захочешь заморочится... оно как-бы нужно даже - разделить питание для микрконтр и аналога хотя-бы LC фильтрами. чтоб меньше "жужжало" в аналоге.
И по хорошему нужен ОУ с rail-to-rail, что максимировать размах напряжения. И малопотребляющий. тл072 никак
