Автор Тема: Гитарный преамп (схема)  (Прочитано 1590 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Олег Атрошкин Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • Репутация: +0/-4
  • GuitarPlayer.Ru fan!
Гитарный преамп (схема)
« : Января 26, 2016, 15:18:40 »
Доброго времени суток!
Хотел спросить.Пойдёт ли корректор RIAA для винила, как предусилитель для гитары?

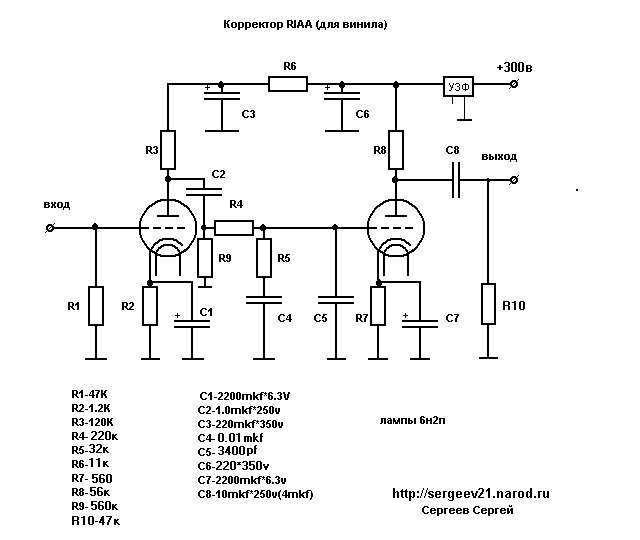

Схема:

Оффлайн dozzerr

  • Частый посетитель
  • **
  • Сообщений: 104
  • Репутация: +6/-0
  • GuitarPlayer.Ru fan!
Re: Гитарный преамп (схема)
« Ответ #1 : Января 26, 2016, 15:39:14 »
Сигнал усиливать будет однозначно
Но басисто :)
Корректор формирует АЧХ обратную ачх головки звукоснимателя, дабы выровнять итоговую ачх.
https://ru.wikipedia.org/wiki/%D0%9A%D1%80%D0%B8%D0%B2%D0%B0%D1%8F_RIAA
Гитарный преамп же - штука почти линейная
« Последнее редактирование: Января 26, 2016, 16:11:12 от dozzerr »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Гитарный преамп (схема)
« Ответ #2 : Января 26, 2016, 17:11:39 »
Гитарный преамп же - штука почти линейная

Срочно удали эту фразу. Иначе несколько лет будем разгребать последствия в неокрепших умах))

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Гитарный преамп (схема)
« Ответ #3 : Января 26, 2016, 17:19:42 »
В целом пойдет. Но все же лучше заменить:

R1 - 1M
R2 и R7 - поставить 1,5 кОм каждый.
R4 и R9 можно вообще убрать, а с конденсатора C2 сразу отправить на "верхний" вывод R5.
R5 заменить потенциометром на 1М, снимать со среднего вывода. Нижний вывод сразу на землю. Будет регулятор гейна.
R8 - 100K


С1 и С7 - поставить от 1 до 10мкф
С2 поставить 10-22нФ
С4 и С5 убрать вообще из схемы (собсно говоря С4 можно попрбовать поставить вместо С2, если он подходит по напряжению - от 250в и выше).

И вполне себе почти фендероид получится. )




Оффлайн dozzerr

  • Частый посетитель
  • **
  • Сообщений: 104
  • Репутация: +6/-0
  • GuitarPlayer.Ru fan!
Re: Гитарный преамп (схема)
« Ответ #4 : Января 26, 2016, 17:53:44 »
Срочно удали эту фразу. Иначе несколько лет будем разгрлюбить последствия в неокрепших умах))
дык, я ж сказал "почти",
что значит, что в них нет таких резких горбов-провалов (до тонстека ), как в RIAA-корректорах и усилителях воспроизведения магнитофонов


« Последнее редактирование: Января 26, 2016, 19:07:43 от dozzerr »
