Автор Тема: Голова на 6н7с и 6п3с.  (Прочитано 939 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +7/-0
  • Выживший после удара...
Голова на 6н7с и 6п3с.
« : Апреля 07, 2023, 20:45:12 »
Недавно решил сделать вышеуказанный аппарат. Сделал схему на основе Peavey Valveking 8 и справочных данных по этим лампам. К вам вопрос: заработает? если да, то как?

ЗЫ: В 6н7с общий катод

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5994
  • Репутация: +619/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Голова на 6н7с и 6п3с.
« Ответ #1 : Апреля 07, 2023, 20:53:51 »
Цитата: Birdhouse builder от Апреля 07, 2023, 20:45:12
Недавно решил сделать вышеуказанный аппарат. Сделал схему на основе Peavey Valveking 8 и справочных данных по этим лампам. К вам вопрос: заработает? если да, то как?

ЗЫ: В 6н7с общий катод

Цитата: Geezer от Апреля 07, 2023, 20:16:28
Надо не слушать хэйтеров и пессимистов, а двигаться к поставленной цели.  Дорогу осилит идущий.

(нажмите чтобы показать/спрятать)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3879
  • Репутация: +638/-7
  • хейтер и пессимист :crazy:
Re: Голова на 6н7с и 6п3с.
« Ответ #2 : Апреля 07, 2023, 20:57:19 »
Вот как раз этот общий катод вызывает сильные сомнения, что предусилитель заработает, а не превратится в генератор... Что то я сообразить не могу сходу заведётся или нет  :dash:
Впрочем, моё мнение, как хейтера и пессимиста можно не учитывать, да  ;D

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5994
  • Репутация: +619/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Голова на 6н7с и 6п3с.
« Ответ #3 : Апреля 07, 2023, 21:10:46 »
Birdhouse builder, а серьезно, почему не собрать оригинальный пивик? вроде разжеванный проект. деталюхи ходовые.

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +7/-0
  • Выживший после удара...
Re: Голова на 6н7с и 6п3с.
« Ответ #4 : Апреля 07, 2023, 21:19:25 »
Цитата: Spero_In_Inteligo от Апреля 07, 2023, 21:10:46
Birdhouse builder, а серьезно, почему не собрать оригинальный пивик? вроде разжеванный проект. деталюхи ходовые.

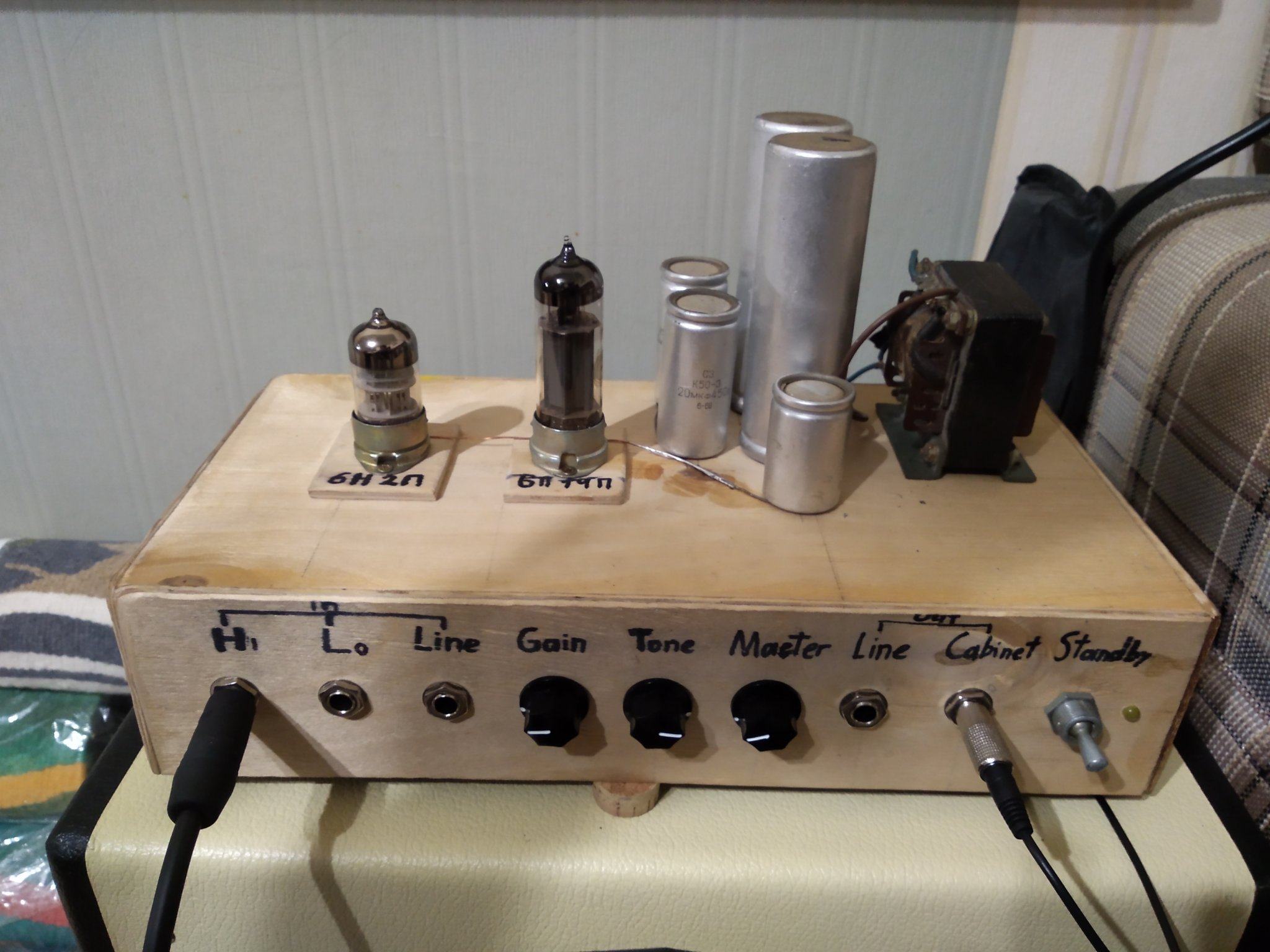

А вот и он, только на совковых лампах и с дросселем вместо резистора по питанию.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5994
  • Репутация: +619/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Голова на 6н7с и 6п3с.
« Ответ #5 : Апреля 07, 2023, 21:20:46 »
Цитата: Birdhouse builder от Апреля 07, 2023, 21:19:25
А вот и он, только на совковых лампах и с дросселем вместо резистора по питанию.

Вестимо играет? ;)

А зачем тогда вот это все по сабжу? ???

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +7/-0
  • Выживший после удара...
Re: Голова на 6н7с и 6п3с.
« Ответ #6 : Апреля 07, 2023, 21:24:24 »
Цитата: Spero_In_Inteligo от Апреля 07, 2023, 21:20:46
Вестимо играет? ;)

А зачем тогда вот это все по сабжу? ???

8 класс, нет друзей в одном со мной городе, заняться нечем.

... и добавил:

Звучит классно. На сильных перегрузках лампы пробивает.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89944
  • Репутация: +9886/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Голова на 6н7с и 6п3с.
« Ответ #7 : Апреля 07, 2023, 21:28:48 »
Birdhouse builder, Заработает. Но в катоде 6П3С резистор маловат... Надо минимум 330 ом, оптимально 470 ом. Общий катод у 6Н7С не проблема.

ну и 250к в аноде зачем? Приводите к стандартному номинальному ряду. Например 240 ком.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5994
  • Репутация: +619/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Голова на 6н7с и 6п3с.
« Ответ #8 : Апреля 07, 2023, 21:30:02 »
Цитата: Birdhouse builder от Апреля 07, 2023, 21:24:24
8 класс, нет друзей в одном со мной городе, заняться нечем.

Сочувствую. Единомышленники в доступе - это круто! :)

Дык, это, м.б. сосредоточиться на игре? Я когда вырос из первой группы, (на самом деле чуть раньше), открыл для себя дивный мир секвенсора. Потом рубил по мелочи кое где, весело и интересно(особливо радовало просто с драммером, без этих всяких басистов :crazy:). Но тем не менее, в секвенсоре посейчас балуюсь.

Цитировать
Звучит классно. На сильных перегрузках лампы пробивает.

Отлично что нравится звук!

В смысле - "лампы пробивает"? :o

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3879
  • Репутация: +638/-7
  • хейтер и пессимист :crazy:
Re: Голова на 6н7с и 6п3с.
« Ответ #9 : Апреля 07, 2023, 21:34:33 »
Цитата: Birdhouse builder от Апреля 07, 2023, 21:24:24
8 класс, нет друзей в одном со мной городе, заняться нечем.
Вот просто отлично, что на форуме есть молодые участники и сразу с работающими оригинальными конструкциями!

Цитата: Birdhouse builder от Апреля 07, 2023, 21:24:24
Звучит классно. На сильных перегрузках лампы пробивает.
Проверить качество анодных резисторов, сеточные резисторы утечки (на землю которые) и питание второй сетки 6п14п

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +7/-0
  • Выживший после удара...
Re: Голова на 6н7с и 6п3с.
« Ответ #10 : Апреля 07, 2023, 21:41:42 »
Цитата: Alex_SG от Апреля 07, 2023, 21:34:33
Проверить качество анодных резисторов, сеточные резисторы утечки (на землю которые) и питание второй сетки 6п14п

Да Бог с ними, с пробоями этими! Я всё равно до такого состояния его не довожу.

... и добавил:

Это уже когда выходник как динамик работает

... и добавил:

У меня питалово 330 вместо 250

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5994
  • Репутация: +619/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Голова на 6н7с и 6п3с.
« Ответ #11 : Апреля 07, 2023, 21:55:52 »
Alex_SG, Birdhouse builder, все ж таки очень любопытно, что ж за "пробои" такие?

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +7/-0
  • Выживший после удара...
Re: Голова на 6н7с и 6п3с.
« Ответ #12 : Апреля 07, 2023, 21:57:07 »
Разряды между электродами.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3879
  • Репутация: +638/-7
  • хейтер и пессимист :crazy:
Re: Голова на 6н7с и 6п3с.
« Ответ #13 : Апреля 07, 2023, 22:00:51 »
Birdhouse builder, Так надо проверить режим 6п14п. Где то что-то явно не то, 300в анодного для неё вполне нормально.
Или в 6н2п тоже искрит?

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +7/-0
  • Выживший после удара...
Re: Голова на 6н7с и 6п3с.
« Ответ #14 : Апреля 07, 2023, 22:24:47 »
Пару раз было. Условия к этому: новая батарейка в самодельном MXR Distortion +, ручки на макс. в нём же, Гейн на максимум на голове.

... и добавил:

Внимание вопрос: если в мастер и в гейн поставить 50 и 20к (то, что есть под рукой) соответственно вместо 1м, насколько (теоретически) изменится саунд и работа усилка?

... и добавил:

Цитата: Alex_SG от Апреля 07, 2023, 22:00:51
Birdhouse builder, Так надо проверить режим 6п14п...

Как?
« Последнее редактирование: Апреля 07, 2023, 22:28:23 от Birdhouse builder »
