Товарищи, решил я все же завершить этот проект окончательно (да, кто подумал, что на моем последнем посте он был окончательно завершен, - подумал неверно. Даже я подумал изначально неверно).

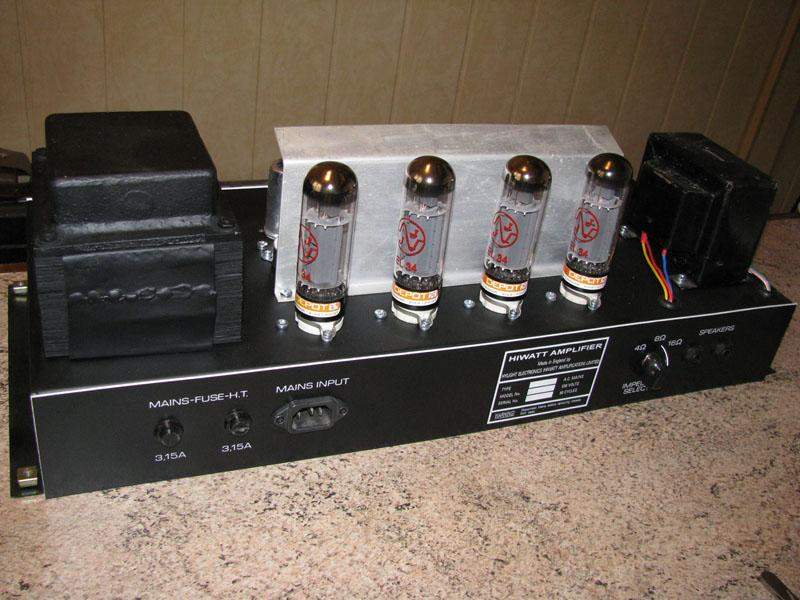

Решил облагородить внешне силовик. Всё это закончилось тем, что по факту там не хватает дофига "I" пластин, часть пластин вырублены криво (именно потому, впринципе, железо транса на фото так криво выглядит). Я уже изготовил из подходящего трансформаторного железа недостающие и заменяющие, так что тут вопрос решен.
Кстати там пакет из 173 пластин толщиной 0,35-0,40 (микрометром), ширина центральной части пластины 32 мм. Габаритку можно прикинуть.
Далее: обмотка там была бескаркасная. Я уже было хотел собирать транс, но тут мой взгляд привлекла какая-то подгорелая бумага в середине транса. Да и меня всегда интересовало, что за неподключенный вывод у него, который выходит от вторички. Решил перемотать на каркасе.
Оказалось, что транс намотан вполне неплохо (виток к витку, но невсегда плотно), но вот выводы заделаны просто по-уродски. В результате получилось так, что экранная обмотка коротнула на вторичку (тот самый болтающийся в воздухе провод, - экран). Видимо, когда это произошло, экран откусили от земли и продолжили пользовать транс с частью закороченной вторички и без экрана. Поразительно, но этот усилок дофига проработал до меня, проработал со спаленными лампами и панельками в одном плече, а после моей переделки всего и вся (кроме трансов) проработал без проблем еще около 2 лет на реп. точке. Ну, и в конечном итоге он продолжал исправно работать.
Но суть этого поста насамом деле не в том, что я сильно хотел поделиться своими приключениями (хотя и это тоже).
Кто знает какую-то конкретную моточную информацию о выходниках для HiWatt?
Я подумал, что в выходнике в этом усилке тоже могут быть сюрпризы несмотря на потрясный звук в данный момент.
