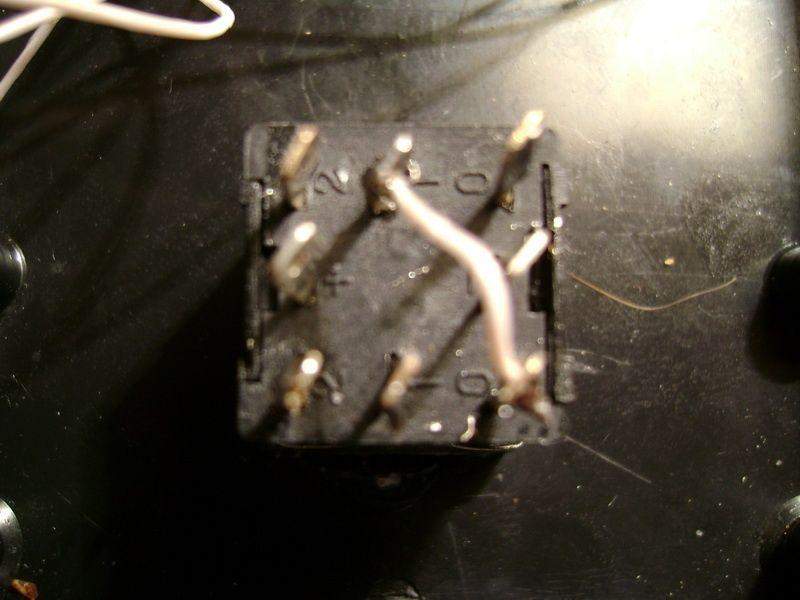

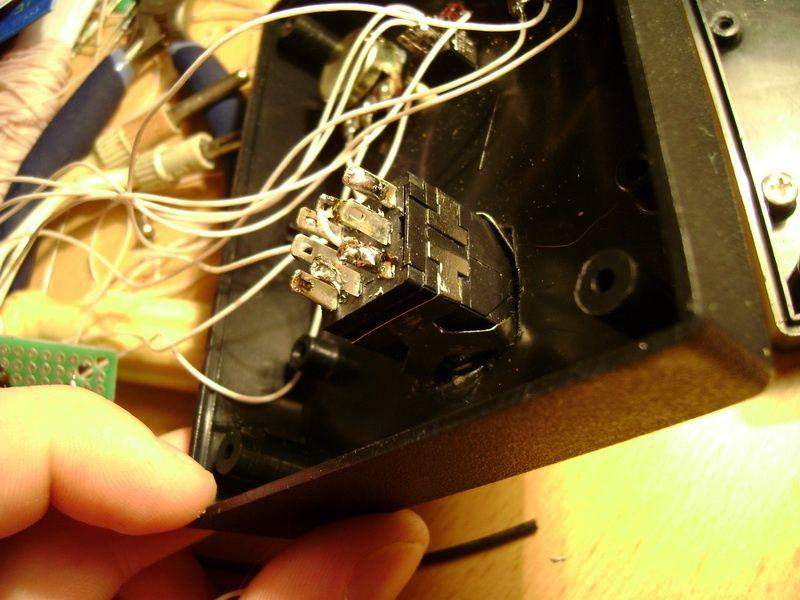

Наименование кнопки не знаю. Вот фотки. На ней еще есть контакты  =  и -  это для индикации (встроенный светодиод). Их не использую.  При подключении напрямую - все то же самое..

спасибо, действительно, такое подключение кнопки правильное. Теперь светодиод загарается, если кнопка нажата.
Если кнопка отжата, то звучит просто гитара. Если кнопку нажать - ШУМ!!!
но, опытным путем я нашел способ избавиться от шума. Если от проводов "с гитары" и "к усилителю" посадить земли на GRND, то шум исчезает, гитара чисто звучит, но без эффекта, правда с усилением, то есть педалька выступает в роли усилителя, увеличивая громкость гитары. А где же Overdrive???

Sergey Molochkov, гнезда Вход и Выход, т.е. с гитары и на усилок, нужно посадить на землю обязательно, но только не сигнальными проводами а земляными контактами  .

А овер кроется в диодах и микрухе, шевели, проверяй контакты, монтаж.

эт как "земляными контактами"  Изначально я их земли просто соединил проводом, в надежде на то, что в усилке земля сидит на земле. А сейчас просто минусовый провод блока питания нечаяно до земли выхода докаснулся, и шум исчез.
Микруха должна быть здорова, так как усиление громкости имеется (ведь она и есть операционный усилитель).

Sergey Molochkov, ну как... на гнезде типа "Джек" два контакта, один земля другой сигнал.
Смотри на нижний рисунок, если у тебя моно джек:
(Ссылка на вложение)
1 - земля, 2 - сигнал.
так же и в гнезде, смотри каких контактов касается джек в гнезде. Земли гнезд соедени с GRND схемы на печатке, для этого есть пара отвестий на плате, помеченные как GRND.

У тебя гнезда какие, не разьемы а гнезда!! Стерео или моно?

Понятно. гнезда стерео. То есть, если я земли от гнезд подпаяю к отверстиям GRND на плате, то куда я должен минус питания подпаять? отверстий не останется больше. Ведь минус питания тоже на GRND (землю) платы сажается???

Еще вопрос. У автора на фотографии готовой схемы несовпадение с печатной платой: на фото видно диоды 1n4148 сидят таким образом - самый нижний (дальний от резистора) сидит плюсом к земле, соседний в другую сторону. А на печатной плате отмечено наоборот (ведь на значке диода после палочки -, перед стрелочкой плюс; а на самих диодах нарисована полоска со стороны минуса). Или не имеет в данном случае значения, как сажать эти диоды (ведь они запаралаллены). Я сделел, как на печатке, а не как на фото.

... и добавил:

Sergey Molochkov, минус питания паяешь на СРЕДНИЙ контакт гнезда входа, таким образом, если у тебя гитарный джек - моно, как нижний на картинке, он замкнет землю джека и минус питания своим земляным корпусом, и все будет ровно. Это делается для того, чтоб с вынутым джеком, педаль не сажала батарейку.

Понял, спасибо.

Sergey Molochkov, не имеет значения - это встречно-параллельное подключение.

Спасибо огромное, пошел паять! Если что выйдет (или, не дай Бог, не выйдет), отпишусь

Sergey Molochkov, удачи! Все получиться! Схема проста, донельзя! Тока я щас спатки...

... и добавил:

Как успехи?

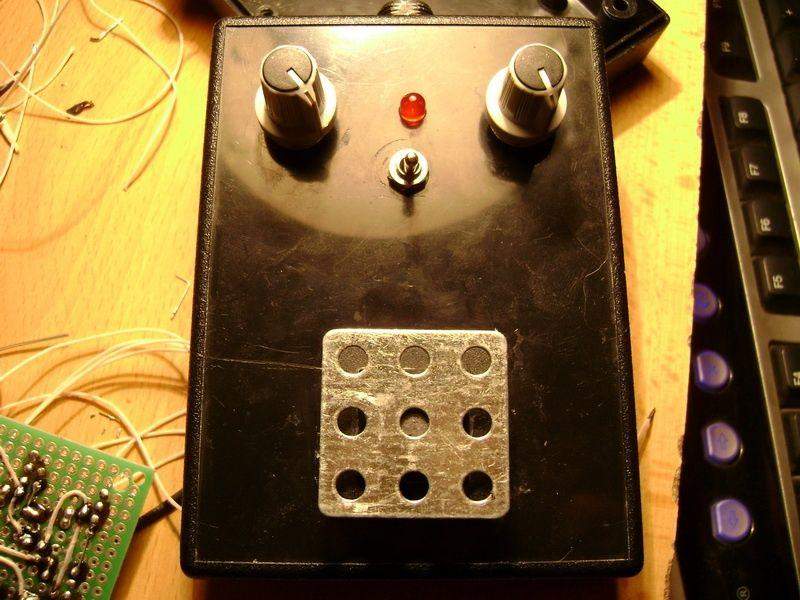

  Все получилось!!!Работает Спасибо большое. Правда я ожидал немного большего от этой примочки   Эффект чувствуется, только когда ручажки на максимуме, а если по середке - то звучит как и без примочки, только громче...
Кстати, если я правильно понимаю, то левый переключатель (Gain) отвечает за прирост эффекта, а правый (level) - всего лишь громкость. Так?
И еще: а если добавить к имеюшимся диодам еще парочку, звук ведь измениться, станет жестче?

спасибо. А на сколько имеет смысл поднимать conp. на оу ос, чтоб ничего не спалить. То есть после 4.7 поставить 5ком или сразу 10 или 15?
