Re: хочу спаять dod 250 overdrive
« Ответ #195 : Января 26, 2012, 17:20:19 »
Решил и я себе собрать ультра-хайгейн преамп ДОД250.
Схема из тырнета. Микруха HA17741
На фото обведён красным:


Видиво(песочит денамег :7: ):

ULTRA-HIGH-GAIN Pream DOD250
« Последнее редактирование: Января 26, 2012, 17:35:51 от Dying Fetus »

Оффлайн AMADEUS

  • Ветеран форума
  • ******
  • Сообщений: 3787
  • Репутация: +273/-68
Re: хочу спаять dod 250 overdrive
« Ответ #196 : Января 27, 2012, 18:33:50 »
чувак, ты гениален

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: хочу спаять dod 250 overdrive
« Ответ #197 : Января 27, 2012, 18:46:47 »
AMADEUS, вот оно признание=))))))  :D

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: хочу спаять dod 250 overdrive
« Ответ #198 : Января 27, 2012, 19:49:29 »
да, красивыми блестящими штуками за бешеные тыщи тут уже никого не удивишь, постмодерн рулит :crazy:

Оффлайн Александр Носач

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: хочу спаять dod 250 overdrive
« Ответ #199 : Ноября 09, 2012, 02:43:31 »
спаял сие чудо на уд1а. Тишина. Проверял много раз, все правильно :( В чём может быть проблема?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: хочу спаять dod 250 overdrive
« Ответ #200 : Ноября 09, 2012, 09:15:23 »
Александр Носач, неправильный монтаж) проверяй ещё

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: хочу спаять dod 250 overdrive
« Ответ #201 : Ноября 10, 2012, 15:36:05 »

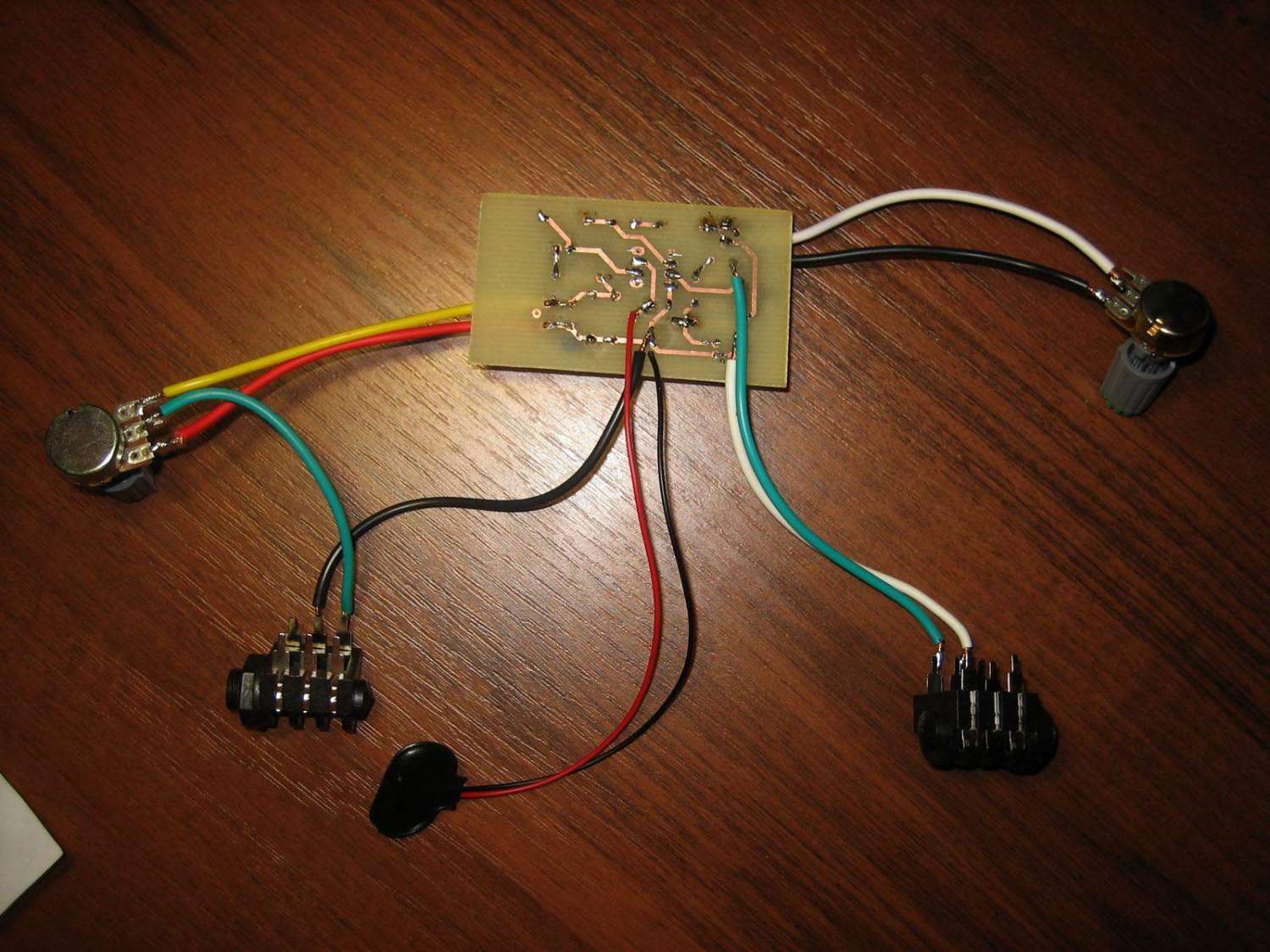

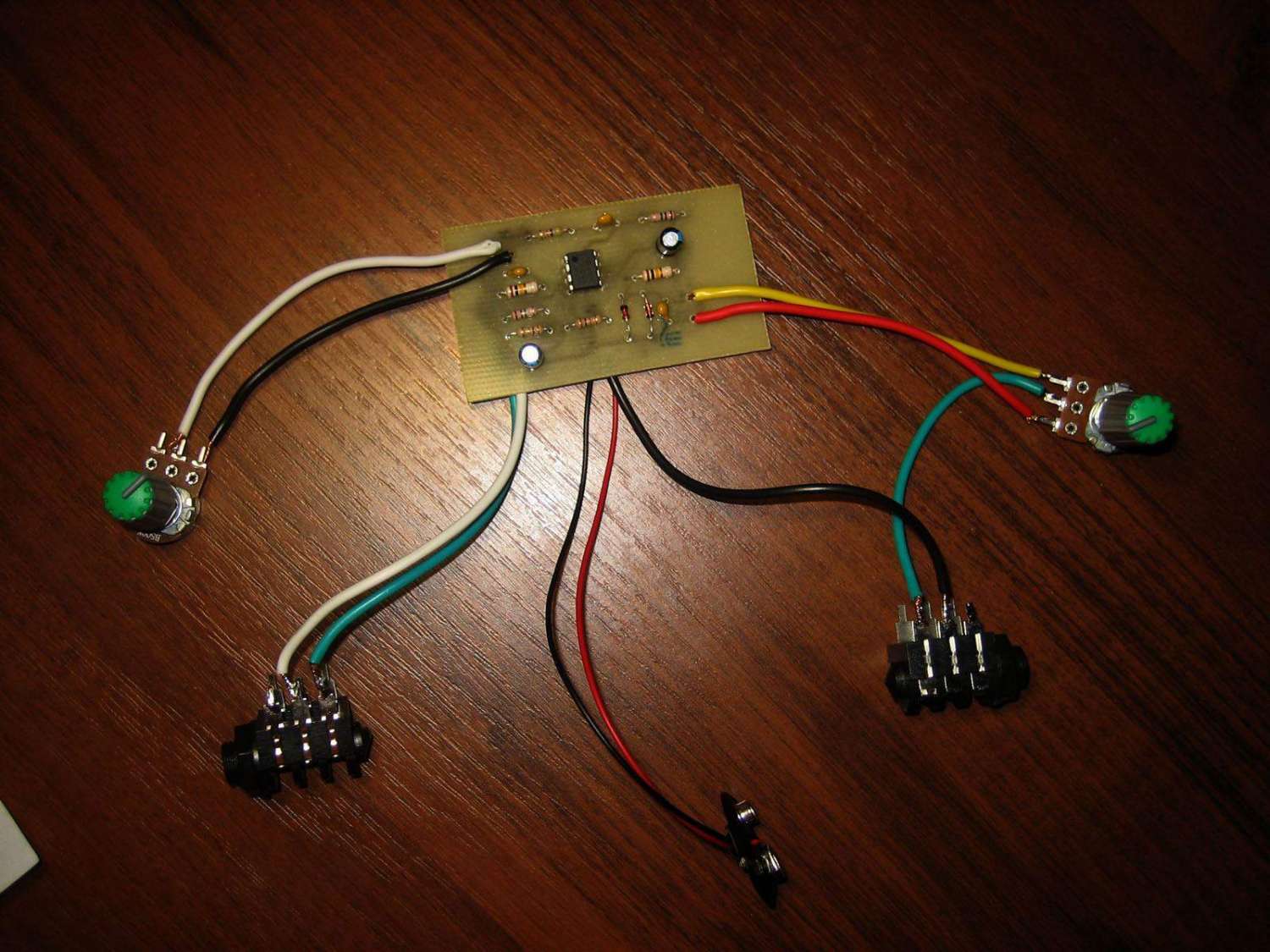

решил собрать дод250 из материалов новичкам.

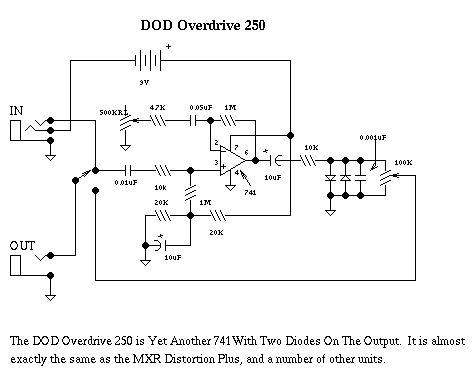

собирал по этой схеме
в pdf-ке показано как паял провода
при подключении к комбу - жужжание.
посмотрите плиз верно ли я спаял это всё...

Оффлайн Александр Носач

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: хочу спаять dod 250 overdrive
« Ответ #202 : Ноября 13, 2012, 00:34:38 »
по этой тоже паял. Ничего. Тишина. У меня шнуры моно, может это как то влияет, там ведь стерео джек 1 ?

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: хочу спаять dod 250 overdrive
« Ответ #203 : Ноября 13, 2012, 00:44:45 »
Цитата: Александр Носач от Ноября 13, 2012, 00:34:38
по этой тоже паял. Ничего. Тишина. У меня шнуры моно, может это как то влияет, там ведь стерео джек 1 ?
Никак не влияет на общую работоспособность правильно и аккуратно собранного устройства. На входном гнезде реализован так называемый концевой выключатель, обесточивающий схему при вынутом джеке.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8022
  • Репутация: +2361/-17
  • Atypique
Re: хочу спаять dod 250 overdrive
« Ответ #204 : Ноября 13, 2012, 00:54:07 »
Стереоджек подключает "-" батареи на массу. Возьми тестер, убедись, так ли это. А у включенного операционника в паузе должно быть на выходе 1/2 напряжения питания.

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: хочу спаять dod 250 overdrive
« Ответ #205 : Ноября 13, 2012, 00:56:54 »
Geezer, задачка со множеством неизвестных. Например,
Цитата: Александр Носач от Ноября 09, 2012, 02:43:31
спаял сие чудо на уд1а. Тишина. Проверял много раз, все правильно :( В чём может быть проблема?
Какова серия операционника, исполнение и т.д. Остается только додумывать за вопрошавшего.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8022
  • Репутация: +2361/-17
  • Atypique
Re: хочу спаять dod 250 overdrive
« Ответ #206 : Ноября 13, 2012, 21:45:21 »
Ну, мы-то привычно воспринимаем всякий операционник как абстрактный трёхполюсник с некоторымы идеальными параметрами. Включенный единственно верным образом...

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: хочу спаять dod 250 overdrive
« Ответ #207 : Ноября 13, 2012, 21:45:45 »
я собирал на TL071

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: хочу спаять dod 250 overdrive
« Ответ #208 : Ноября 13, 2012, 22:00:31 »
Цитировать
Ну, мы-то привычно воспринимаем всякий операционник как абстрактный трёхполюсник с некоторымы идеальными параметрами. Включенный единственно верным образом...
Про цоколевку, в зависимости от конкретной серии и исполнение имелось в виду.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8022
  • Репутация: +2361/-17
  • Atypique
Re: хочу спаять dod 250 overdrive
« Ответ #209 : Ноября 13, 2012, 22:07:56 »
Надо непременно купить самый бюджетный китайский тестер - без него ничего сделать нельзя - и тупо прозвонить все соединения монтажа, от ножки к ножке. Замерить номиналы всех резисторов, не доверяя нарядным полоскам. Конденсаторы - на отсутствие проводимости, правильна ли полярность - полоска на корпусе означает "минус". Напряжения на ОУ - наличие питания, наличие "средней точки" на его выходе.
Голый неэкранированный монтаж будет собирать все наводки - фон 50 Гц - неизбежно. Ну, всё вроде...
