Автор Тема: Хороший гитарный буфер в виде педали  (Прочитано 14222 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Asker Автор темы

  • Частый посетитель
  • **
  • Сообщений: 101
  • Репутация: +5/-0
Re: Хороший гитарный буфер в виде педали
« Ответ #45 : Февраля 08, 2015, 03:52:52 »
Спасибо большое, а какие конденсаторы посоветуете, пленочные ?



... и добавил:

« Последнее редактирование: Февраля 08, 2015, 04:03:21 от Asker »

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2794
  • Репутация: +340/-21
Re: Хороший гитарный буфер в виде педали
« Ответ #46 : Февраля 08, 2015, 04:13:42 »
Второй в списке - в корпусе СМД, без привычки паять будет трудновато, да и в панельку не запихнёшь при желании.
Лучше взять самый последний: Тексас Инструмент - фирма серьёзная да и корпус у него стандартный.

Если смотреть по даташитам, то от ST microelectronics побаще будет и по шумам и по быстродействию. Я как то от TI брал, потом менял.
А вообще если денег не сильно жалко стоит посмотреть те же ОРА от аналог девайсес. Те же ОРА604. И по шумам и по быстродействию и по искажениям делает 072е, только жрет побольше.
OPA134 так еще меньше шумят, поменьше жрут, но менее быстрые чем 604е. Только в отличие от 72ой распиновка другая.

Оффлайн Asker Автор темы

  • Частый посетитель
  • **
  • Сообщений: 101
  • Репутация: +5/-0
Re: Хороший гитарный буфер в виде педали
« Ответ #47 : Февраля 08, 2015, 04:19:55 »
Я бы хотел конечно приобрести самые лучшие детали, что можно купить в России...

такой http://www.chipdip.ru/product/opa604ap/   ? только в схеме указан TL072, их можно менять, я не разбираюсь в этом просто ?

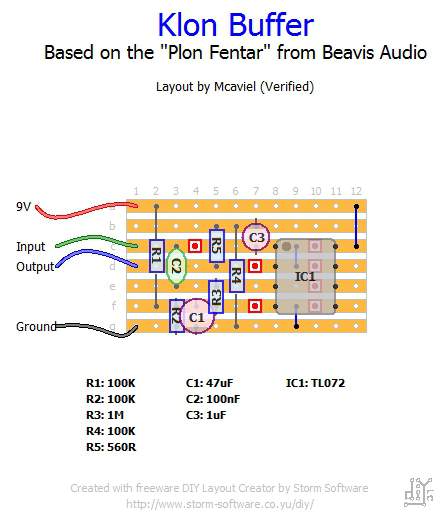

Нашел вроде расположение на плате, никто не знает кто рисует платы в программе, можно за деньги, схема в принципе простая, но я никогда не рисовал, и пока это сделаю, пройдет тысячу лет, хотелось бы чтобы максимально компактно это оформить в маленький корпус, со светодиодом, и выложим здесь для того, чтобы те кому надо могли сами себе сделать...

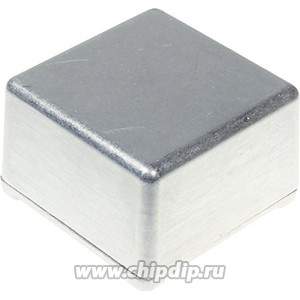

желательно для такого корпуса

« Последнее редактирование: Февраля 08, 2015, 05:38:24 от Asker »

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +459/-6
Re: Хороший гитарный буфер в виде педали
« Ответ #48 : Февраля 08, 2015, 08:18:18 »
Если еще актуален вопрос, советую сюда заглянуть:
http://diyfactory.ru/index.php?option=com_content&view=article&id=36:2012-06-15-11-39-05&catid=7:2012-06-15-11-39-05&Itemid=13

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2794
  • Репутация: +340/-21
Re: Хороший гитарный буфер в виде педали
« Ответ #49 : Февраля 08, 2015, 09:07:28 »
Я бы хотел конечно приобрести самые лучшие детали, что можно купить в России...

такой http://www.chipdip.ru/product/opa604ap/   ? только в схеме указан TL072, их можно менять, я не разбираюсь в этом просто ?

Есть сдвоенная версия опера OPA2604 - она пойдет по выводам взамен TL072. Только не вижу смысла для буфера сдвоенный опер ставить. также есть и TL071 тоже одинарный, TL072-сдвоенный.
Только предупреждаю, 2604 жрет раза в три больше чем 072. Если принципиален вопрос по батарейке, то 072 будет предпочтительнее.
« Последнее редактирование: Февраля 08, 2015, 09:10:45 от Bulldozerrr »

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +1482/-352
Re: Хороший гитарный буфер в виде педали
« Ответ #50 : Февраля 08, 2015, 09:08:20 »
а я всё таки советую посмотреть провода.

Оффлайн Nightmare

  • Завсегдатай
  • ***
  • Сообщений: 362
  • Репутация: +5/-0
Re: Хороший гитарный буфер в виде педали
« Ответ #51 : Февраля 08, 2015, 10:12:25 »
Самые лучшие детали в России для простой примочки - буфера.. ну ну... тут деталей то, я б лучше и в правду собрал что то внутрь гитары. и в карман с электроникой запихать и все. и компактно и бустит когда надо. а насчет TL072 и тд, даже маршалы и прочие другие фирмачи их юзают да и вообще в гитарных делах как правило это один из самых популярных оперов на ровне с 4558. зачем изобретать велосипед.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Хороший гитарный буфер в виде педали
« Ответ #52 : Февраля 08, 2015, 10:18:23 »
Надо поставить панельку под ОУ и можно будет перебирать их на свой вкус, а заодно сделать некоторые самостоятельные выводы...

Оффлайн sepuka

  • Завсегдатай
  • ***
  • Сообщений: 456
  • Репутация: +46/-0
Re: Хороший гитарный буфер в виде педали
« Ответ #53 : Февраля 08, 2015, 10:47:03 »
Я замерял: в большинстве случаев гитарный кабель на отрезке 3 метра имеет ёмкость 300...400 пФ. Это немного.

Это очень плохой кабель, на таком расстоянии ёмкость должна быть порядка 150 пФ и, главное, нормальный кабель не стоит каких-то адских денег. Например, далёкого предка вот такого кабеля, только на 3 метра я купил лет двадцать назад за 20$ или что-то около того, ёмкость 144 пФ. Он был основной походный, пережил все репетиции и концерты и только пару лет назад таки изломался возле разъёма, что починилось отрезанием 10 см кабеля и припаиванием нового джека.

Оффлайн Nightmare

  • Завсегдатай
  • ***
  • Сообщений: 362
  • Репутация: +5/-0
Re: Хороший гитарный буфер в виде педали
« Ответ #54 : Февраля 08, 2015, 11:04:07 »
у меня Tasker C300 420пик на 3 метра, джеки нойтрик. идеально все работает. не один год.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2794
  • Репутация: +340/-21
Re: Хороший гитарный буфер в виде педали
« Ответ #55 : Февраля 08, 2015, 11:04:39 »
Это очень плохой кабель, на таком расстоянии ёмкость должна быть порядка 150 пФ и, главное, нормальный кабель не стоит каких-то адских денег. Например, далёкого предка вот такого кабеля, только на 3 метра я купил лет двадцать назад за 20$ или что-то около того, ёмкость 144 пФ. Он был основной походный, пережил все репетиции и концерты и только пару лет назад таки изломался возле разъёма, что починилось отрезанием 10 см кабеля и припаиванием нового джека.

Нука нука раскажите мне откуда взялись 144пФ! Лично я изучаю вопрос по кабелям достаточно давно и не встречал кабеля с емкостью меньше чем 70пФ/м. На моей практике трехметровых кабелей с емкостью ниже 200пФ не встречалось. Даже хваленые кордиалы и соммеры не дотягивают и до 70пик на метр.
Блин, хтоб простого таскера C300 продал. взял бы сразу метров 20.


... и добавил:

у меня Tasker C300 420пик на 3 метра, джеки нойтрик. идеально все работает. не один год.
Есть мнение, что чтото с таскером не так. Должон быть врайоне 250-270пик. По крайней мере у меня 2.5 метра емкость по трем приборам кажуть от 200 до 220.
« Последнее редактирование: Февраля 08, 2015, 11:10:52 от Bulldozerrr »

Оффлайн Nightmare

  • Завсегдатай
  • ***
  • Сообщений: 362
  • Репутация: +5/-0
Re: Хороший гитарный буфер в виде педали
« Ответ #56 : Февраля 08, 2015, 11:33:25 »
Померил еще раз,  3 метра - 420пик, 1.5 метра - 200пик. так что все сходится. у нас таскер 300 продается по 140р метр за черный и по 80р за другие цвета. если надо обращайтесь.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Хороший гитарный буфер в виде педали
« Ответ #57 : Февраля 08, 2015, 11:52:07 »
Кстати, ёмкость кабеля не всегда вредна: она иногда бывает полезна в плане резонансного темброобразования, недостижимого регулятором Тон.
Вот как я сделал эмулятор ёмкости кабеля - три разных конденсатора с тремя движковыми переключателями в пластмассовом корпусе от дата-кабеля дают 7 вариантов ёмкости:

Это безобразие втыкается в гитару и заправляется за ремень. Вполне удобно и оперативно.

Оффлайн Nightmare

  • Завсегдатай
  • ***
  • Сообщений: 362
  • Репутация: +5/-0
Re: Хороший гитарный буфер в виде педали
« Ответ #58 : Февраля 08, 2015, 12:00:19 »
хз, я вообще не парюсь по этому поводу. топик стартеру нужен Onboard Preamp я думаю...

Оффлайн sepuka

  • Завсегдатай
  • ***
  • Сообщений: 456
  • Репутация: +46/-0
Re: Хороший гитарный буфер в виде педали
« Ответ #59 : Февраля 08, 2015, 12:42:49 »
Нука нука раскажите мне откуда взялись 144пФ!

Взял и померял. Это показания универсального измерителя, который делает серию измерений и определяет, что за деталь воткнута (для конденсатора с большой емкостью показывает отдельно Loss, отдельно ESR, для таких маленьких значений может мерять только емкость). Результат измерения подтверждается и мультиметром (меряет по контуру в генераторе) и балансным измерителем (меряет по калиброванному образцу), оба последних прибора могут проходить поверку, т.е. это не показометры. Точность в этом диапазоне из-за влияния самого измерителя укладывается в 10%, так что запишем показания более инженерно: 150 пФ ± 10%. Так больше устроит?
