Сюда народ бывалый заходит порой, любопытно поинтересоваться, может кто сталкивался с этой схемой и ее историей, может известно имя создателя/мастера (кста низкий Eму поклон - доставил тонны позитива !! )

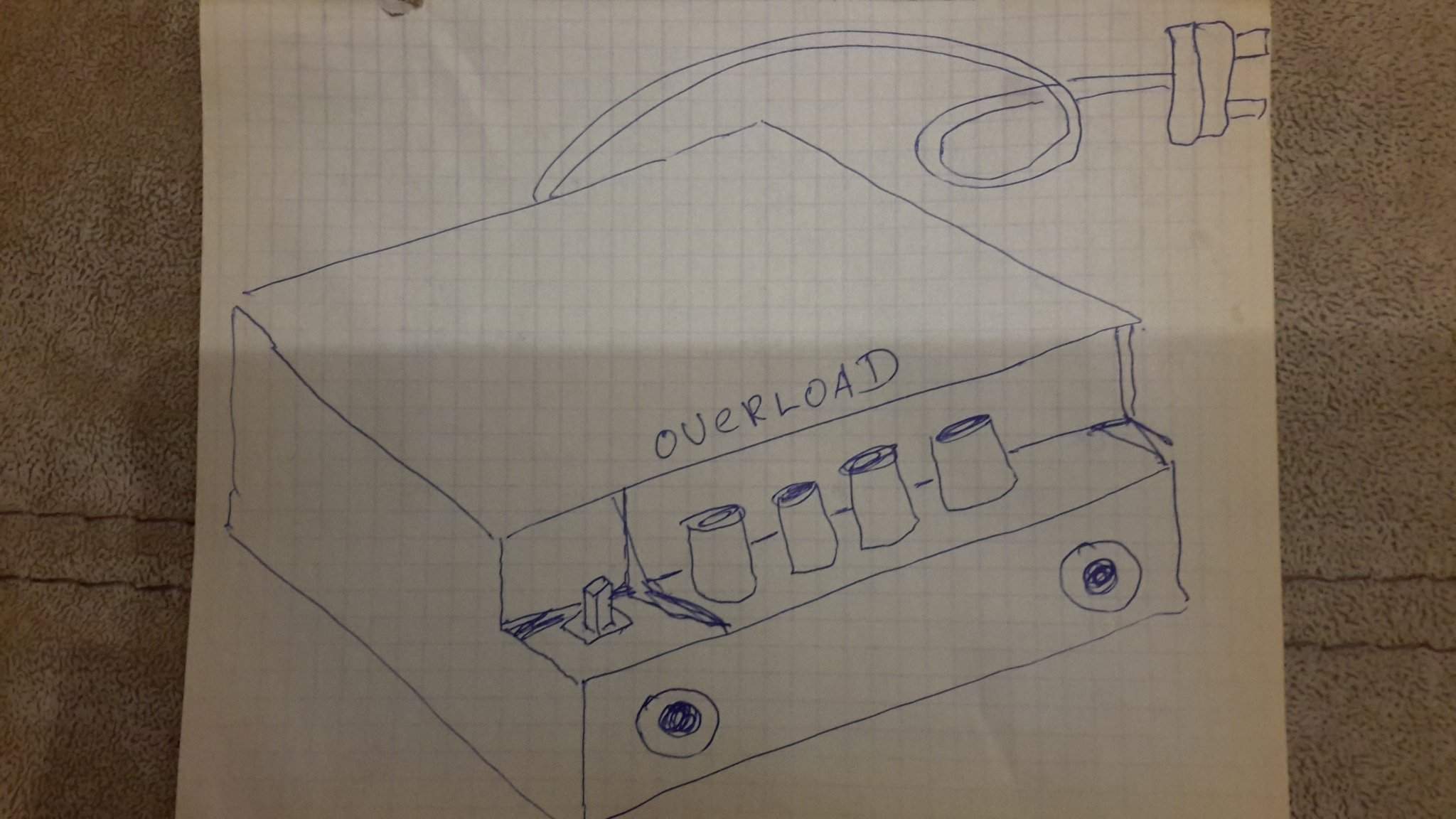

В конце 80х, приятель приобрел и похвастался самопальным предом, выглядела педалька препахабно, жестяная черная коробка примерно 20×10×6см со ступенькой, на которой расположены четыре крутилки ( гейн, нч, вч, громкость) с ручками от подстроечных потов старых телеков и переключатель холодного байпаса (шелкал не по децки ) из коробки торчал провод с вилкой для 220в. На коробочке была нарисована надпись белым шрифтом "OVERLOAD".
Звучала эта шняга феерически дерзко и борзо, начиная от легкого подгруза до самых нижних уровней ада, ни малейшего фона. Я попросил у приятеля такую же. Все жужалки от Boss, Ibanez, Ratt, EG "полетели в помойку" Так рукосуй узнал что такое ламповый хайгейн

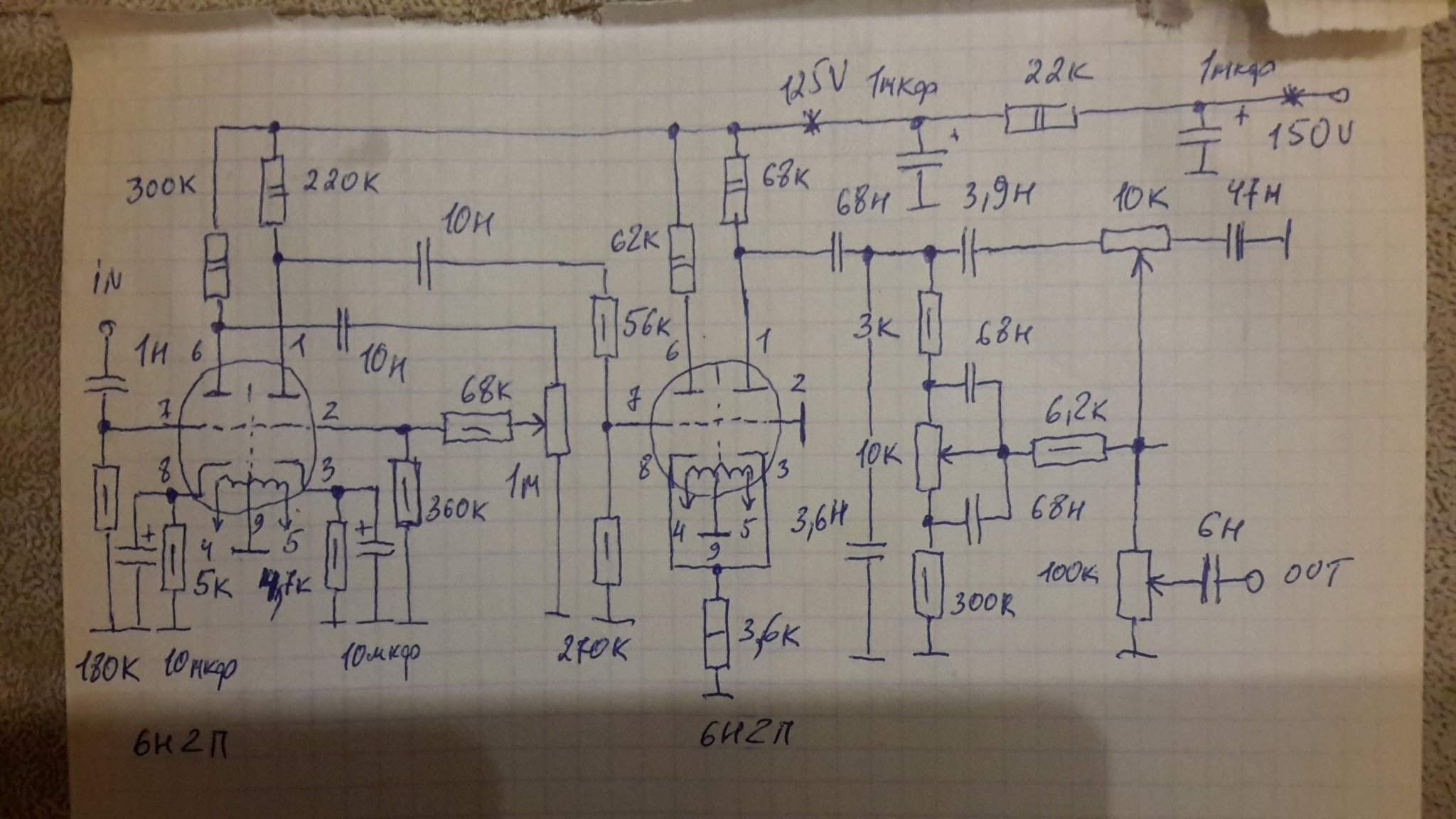

Преамп разобрал и срисовал схему. Обратил внимание ( во всяком случае так мне показалось тогда) что монтаж, как и корпус, выполнен на отлюбись
Впоследствии, приобрел хороший корпус и повторил преамп в нем, сделав все ровно, аккуратно и красиво...., так у меня появился не реально демонический терменвокс ( ничего не подозревал про особенности разводки земли и тп
) Потом мну приобрел фабричный комбо от Marshall, и этот преамп имхо незаслуженно забросил .
ps некоторые номиналы конденсаторов темброблока на данной схеме могут быть указаны мной неверно, прошу прощения, аутентичный пергамент с которого выполнена приложенная копия, пострадал в результате многократных самопроизвольных извержений творческой радости, нескольких сСудных дней, потопов и переездов.
Думаю, подобные некорректные номиналы не сложно исправить, изучив схему баксандального тонстека какого-нибудь известного уся, или воспользовавшись тонстек-каркулятором. Возможно, не плохо зайдет тонстек другой конструкции.
