БАС-пред... А то кровь из глаз!

Идея интересная. Но не вижу такой трагедии поставить все же лампу. Будет красивее.

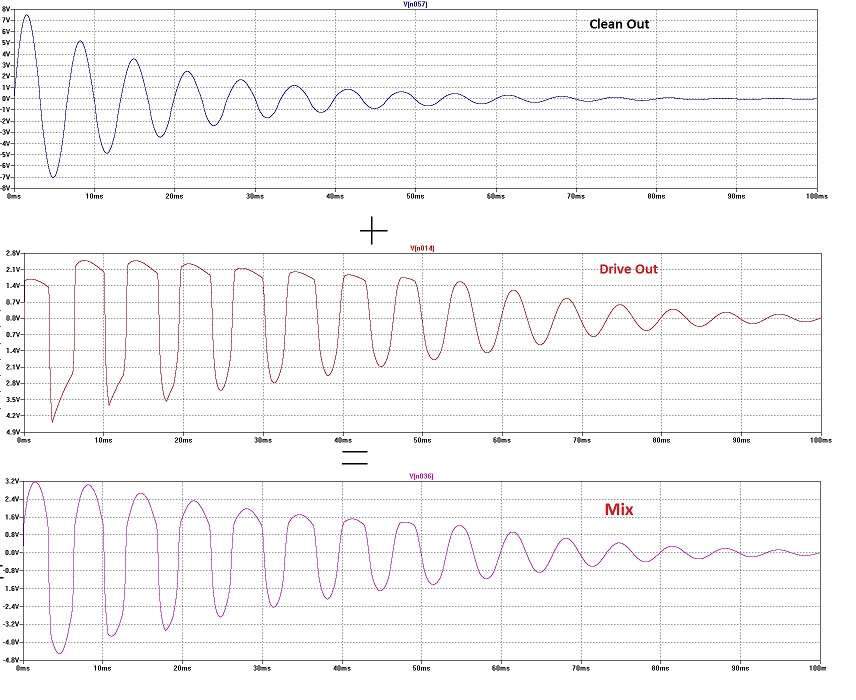

И гейнами можно накрутить нужный микс, 'в фазе'

Не факт.

tube-freak, Лампа выдержит и без источника тока. Тем более можно поставить что-то типа 12ВН7 и она спокойно переварит такую амплитуду.

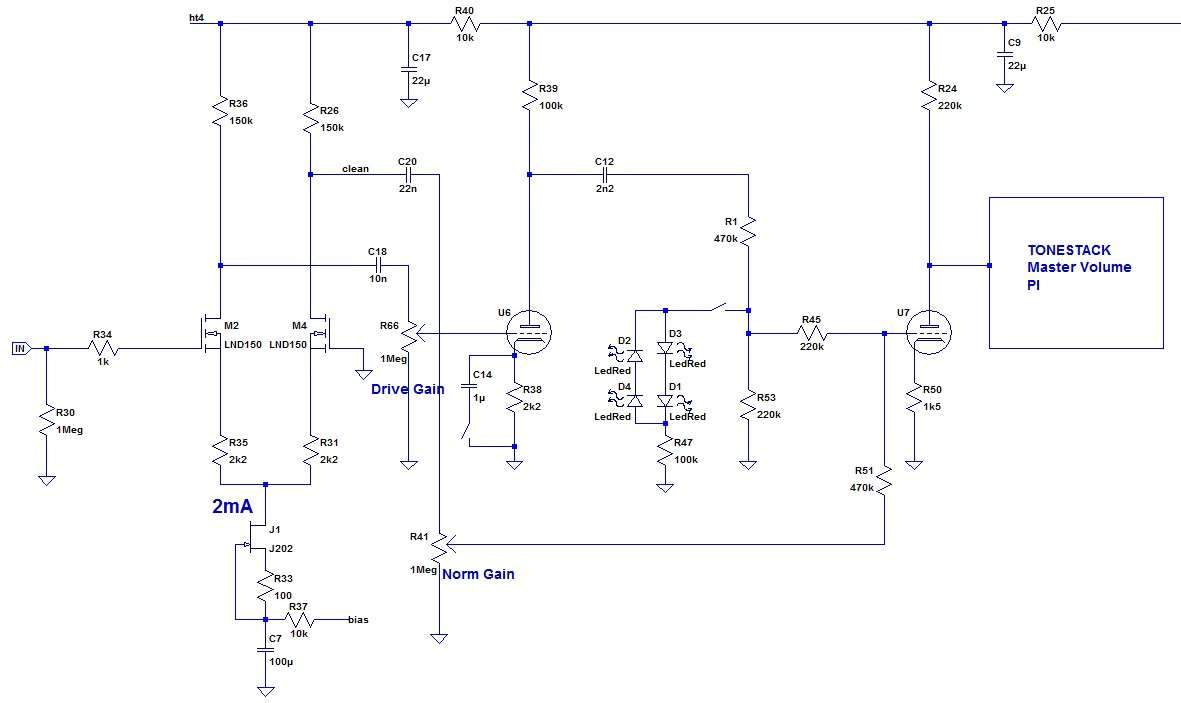

Хотел обойтись одним балоном в преде, поэтому на входе 2 ЛНД150.
Включены хитро, диффпарой. Чтоб иметь правильную фазу для микса, и чтоб увеличить Хэдрум по входу.
т.е. Источник тока задает им рабочий ток, а сопротивлениями в "катодах"(истоках ) можно задать нужное усиление, не меняя ток покоя.
В такой конфигурации LND переваривает до 4-5В амплитуды по входу, не заходя в ограничение. (Это была цель, обязательно сделать входной каскад с макс. хэдрумом)

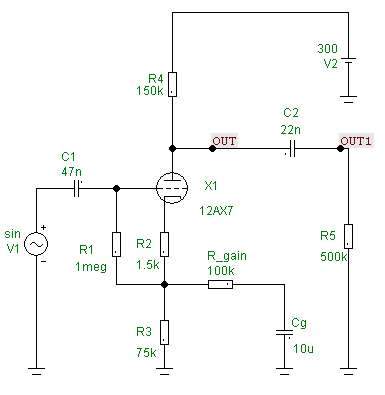

Запредельный хедрум можно сделать на чём угодно, хоть на 12АХ7. Если "взглянуть со стороны" и уйти от типовых ламповых гитарных каскадов, то окажется, что проблема не в том, сколько по входу переварит лампа, а только в раннем ограничении на выходе каскада. Точнее, в соотношении К_ус/макс. вх. ампл. Вот, для примера, подходящий каскад, переваривающий по входу хоть 30 В(!) амплитуды. В отличие от традиционного, в нём гейн регулируется за счёт ООС. Что это даёт? Можно подбирать К_ус таким, чтобы всегда оставаться в рамках "настоящего" чистого звука (т.е. пока не начнётся ограничение по выходу). Это в отличие от обычного каскада, где чистый всегда не "чистый", а слегка искажённый; и гейн на его выходе ничего не сможет с этим поделать, он влияет только на разгон последующих каскадов. Иначе говоря, уровень перегруза по входу, хедрум, КНИ жёстко заданы схемотехникой, типом лампы, её режимами и определяются (на слух) только выхлопом датчиков.
Здесь же всегда можно гибко настроить гейн (и запас по перегрузу) именно первого каскада. Это похоже на то, как если бы гейн регулировать гитарным потенциометром, но только без ухудшения С/Ш. Сам я не проводил сравнительных прослушиваний, а вот мой знакомый с золотыми ушами чётко слышит улучшение прозрачности и ясности, которые происходят благодаря исключению высокоомного потенциометра гейн из пути прохождения сигнала (переноса его в катодную цепь). Между прочим, это (нежелательность высокоомных потов на пути сигнала) отлично понимают и практикуют всякие хай-эндщики. Понятно, гитарный тракт - совсем не хай-энд, но в данном случае результаты прослушивания оказываются весьма сходными.

Точно так же можно включать и "ваши" LND, как и любые другие БП/ПТ.
На второй половинке триода (или на втором LND) реализуется "правильность фазы" для микса.

ПС. Написал "уйти от типовых ламповых каскадов", а спустя некоторое время вспомнил, что точно такой же каскад применяется в басовых Ампегах, правда, в темброблоках. И ещё кое у кого кое-где.

tube-freak, мой пост не в пику вашим, это только реакция на ваш тезис о желательности получения макс. хедрума. А также на то, что вы, как мне показалось, проводите зависимость этого хедрума от типа ус. элементов. А это далеко не всегда так. ИМХО, схемотехника всегда решает.

Я думал о похожем решении, (большие сопротивления в истоках диффпары + пот гейна и кондер там же... т.е. похоже на то, как регулируется громкость в Мик-Предах)

Тоже хорошее решение - гейна ровно столько, сколько требуется, что и способствует получению макс. хедрума. Кстати, снова о лампах - эта схема прекрасно работает и на лампах.

Ну и небольшая проблемка с падением напряжения на нижнем сопротивлении, хэдрум по выходу таки теряется,
для клина оно конечно нафиг не нужно, иначе второй триод перестанет быть "чистым"! а для овердрайва может пригодиться, особенно если нужно сделать какую-то предобработку сигнала, т.е. завалить уровень частотнозависимым делителем.
Вольт 50-60 (min.) оно съест. Не критично, но возможно придется принимать меры, поднять питание каскада на те же 50 Вольт... что не всегда возможно

Есть такой трюк: в исток (катод, эмиттер) вместо резистора поставить источник тока (ИТ) - он задаёт режим, и для нормальной работы ему требуется совсем небольшое падение напр. - всего пару вольт. (Если этого недостаточно, то на сетку/затвор можно подать небольшое положит. смещение). При этом "начальный" К_ус получается очень маленьким - минус 30...40 дБ. Зашунтировав ИТ цепочкой "потенциометр - конденсатор" получаем возможность регулировать Кус от этого мин. до максимального значения. Конечно, минус 30 дб в данном случае совсем не нужны, поэтому его можно поднять соответствующим выбором номинала потенц.
