Re: Источник фантомного питания. Подскажите.
« Ответ #30 : Октября 29, 2015, 21:33:34 »
Цитата: niz от Октября 29, 2015, 17:49:38
так у тебя потребление у всего этого какое? а на сколько ты поставил конденсатор? а какой заряд он держит? а как долго он будет его тратить с таким потреблением?

Блин, а я уже грешил на разность потенциалов меж выводами...  ???

Сто процентов кондёры разрежаются в сведодиод... как только лечить не уменьшая ёмкости кандёров?

... и добавил:

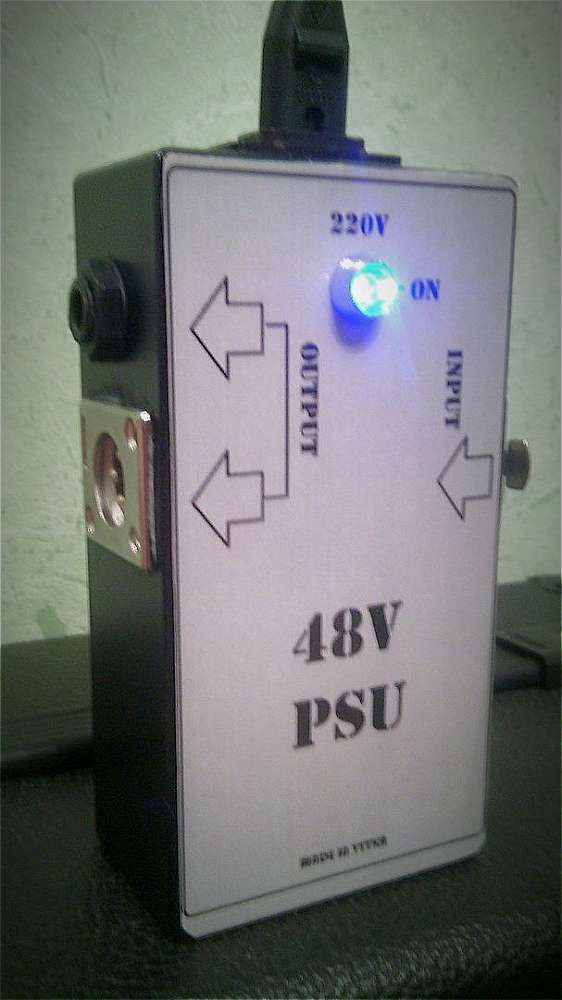

Кстати, корпус я оформил так.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Источник фантомного питания. Подскажите.
« Ответ #31 : Октября 29, 2015, 21:37:09 »
Druna, повесить параллельно с5 резистор

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Источник фантомного питания. Подскажите.
« Ответ #32 : Октября 29, 2015, 21:38:46 »
а оно прям так критично?

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +13/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #33 : Октября 29, 2015, 21:43:12 »
Так то критично. Он горит 51 секунду после выключения  :pozor:

На сколько резистор воткнуть?
Есть всякие, могу поподбирать...

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Источник фантомного питания. Подскажите.
« Ответ #34 : Октября 29, 2015, 21:55:25 »
Druna, 220k поставь

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +13/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #35 : Октября 29, 2015, 22:07:38 »
Цитата: Dying Fetus от Октября 29, 2015, 21:55:25
Druna, 220k поставь

Поставил. 47 секунд горил с ним после выключения.  :pozor:

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Источник фантомного питания. Подскажите.
« Ответ #36 : Октября 29, 2015, 22:39:48 »
Druna, а если параллельно с8?

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +13/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #37 : Октября 29, 2015, 23:06:56 »
Пробовал даже 1м с С5 и С8 - нет результата  :pozor:

На сколько я понимаю, нужно как то лишний заряд на землю спустить...

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Источник фантомного питания. Подскажите.
« Ответ #38 : Октября 29, 2015, 23:13:10 »
ага, при этом не сделать так, что бы основное потребление был этот резистор

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +13/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #39 : Октября 29, 2015, 23:41:21 »
Подскажите решение...
Светодиод надо тушить!!!  :(

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2177
  • Репутация: +524/-1
  • www.st-rock.com
    • st.Rock
Re: Источник фантомного питания. Подскажите.
« Ответ #40 : Октября 30, 2015, 00:18:19 »
Цитата: Druna от Октября 29, 2015, 23:41:21
Подскажите решение...
Светодиод надо тушить!!!  :(
В одной комедии про первобытных людей, ходил чувак и орал : "Гасите свет!"...  :)

резистор нужно уменьшать - пробуй 100к
зашунтируй оба с5 и с8
« Последнее редактирование: Октября 30, 2015, 00:21:21 от vasilius »

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Источник фантомного питания. Подскажите.
« Ответ #41 : Октября 30, 2015, 02:03:27 »
Druna, А с подключенным микрофоном он тоже столько горит? По идее не должен. Ведь он показывает наличие напряжения на микрофоне. А пока оно есть, лучше его не выдёргивать.
Поэтому если надо быстро его отключать, то придётся поставить выключатель, который будет отключать микрофон(и светодиод) от источника. Выключатель вставить в разрыв между верхними выводами R2 и R5.
« Последнее редактирование: Октября 30, 2015, 02:05:44 от razorgolf »

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +13/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #42 : Октября 30, 2015, 08:03:48 »
Поставил 100к на С5 и С8, воткнул микрофон и подсоединился к звуковой карте.
После выдёргивания сетевого шнура из розетки, светодиод горит и микрофон ещё какое то время работает да же - секунд 8  :crazy:

Наверное нам эту проблему не решить...

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2177
  • Репутация: +524/-1
  • www.st-rock.com
    • st.Rock
Re: Источник фантомного питания. Подскажите.
« Ответ #43 : Октября 30, 2015, 13:11:58 »
Druna,
ну сначала 51 сек
с 220к - 47сек
с 100к - 8 сек
похоже на зависимость\тенденцию  -))))))))
У тебя светодиоду выделено примерно 13-14мА, что, думаю, больше, чем потребляет твой микрофон -)
можешь вообще светодиод перенести прямо на вход - будет сразу гаснуть -) и заряд от конденсаторов видеть не будешь -))

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +13/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #44 : Октября 30, 2015, 14:15:15 »
Нет, светодиод так же горит где то 50 секунд в среднем. Просто я заметил, что ещё и микрофон работает 8 секунд после отключения питания.

По наставлению автора схемы я уменьшил С8 до 1μF - на фоне не как не сказалось.

Как распаять выход ещё и на TS? Иногда на репточке микрофонные кабели в дифиците, а гитарный всегда есть. Хочется чтоб и его можно было использовать.
Я со второговывода XLR взял на сигнал, с первого на землю. Но звук хуже чем через XLR. Что делать?
