Автор Тема: Источник фантомного питания. Подскажите.  (Прочитано 2976 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +12/-0
Ребята, есть ссылки на проекты источников фантомного питания к конденсаторному микрафону из доступных компонентов?  8)

... и добавил:

http://radiomonkeys.blogspot.ru/2015/04/48VPSU.html - Думаю собирать на этой схеме, основанной на умножителе напряжения.
Буду тут выкладывать фотки процесса.

... и добавил:

И так первый вопрос: Плату буду делать ЛУТ`ом. Нужно ли зеркалить лейку?  ???
« Последнее редактирование: Октября 19, 2015, 07:31:07 от Druna »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 9995
  • Репутация: +1235/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Источник фантомного питания. Подскажите.
« Ответ #1 : Октября 19, 2015, 08:33:00 »
Druna, ну подумай ты своей думалкой, что будет если не зеркалить и какие компоненты тут вообще критичны к этому

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +12/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #2 : Октября 19, 2015, 11:28:47 »
Думалка подсказывает, что зеркалить всётаки надо )))
Ща тогда ЛУТ замучу и фотки начну выкладывать.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957
Re: Источник фантомного питания. Подскажите.
« Ответ #3 : Октября 19, 2015, 12:03:20 »
если есть надписи и они читаются - надо зеркалить
если нет надписей, то нужно смотреть как разводили
лично я развожу смотря на схему сверху, т.е. мне зеркалить не надо

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +12/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #4 : Октября 19, 2015, 13:19:15 »
Перепечатал на плату. Натписи читаются. Сейчас вытравливаю...  8)

... и добавил:

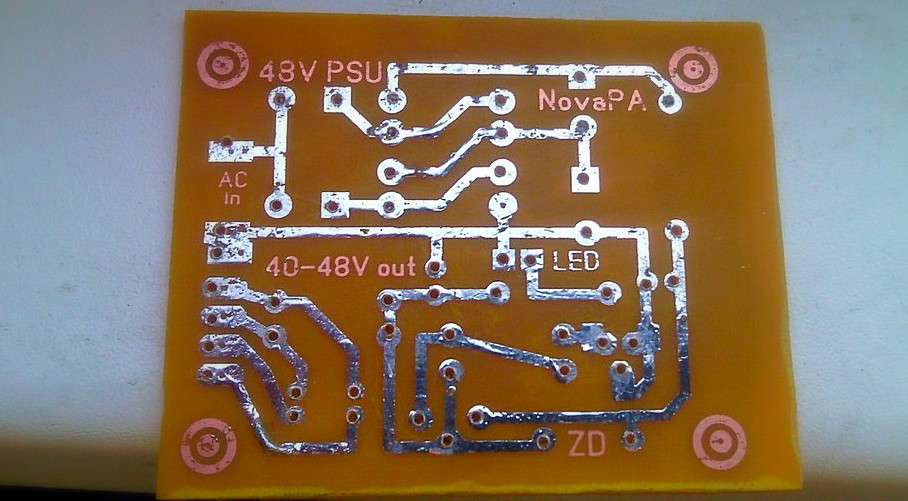

Дорожки прозвонены, плата отсверлена.
Начинаю впаивать компоненты.
« Последнее редактирование: Октября 20, 2015, 09:07:37 от Druna »

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +12/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #5 : Октября 20, 2015, 16:32:13 »

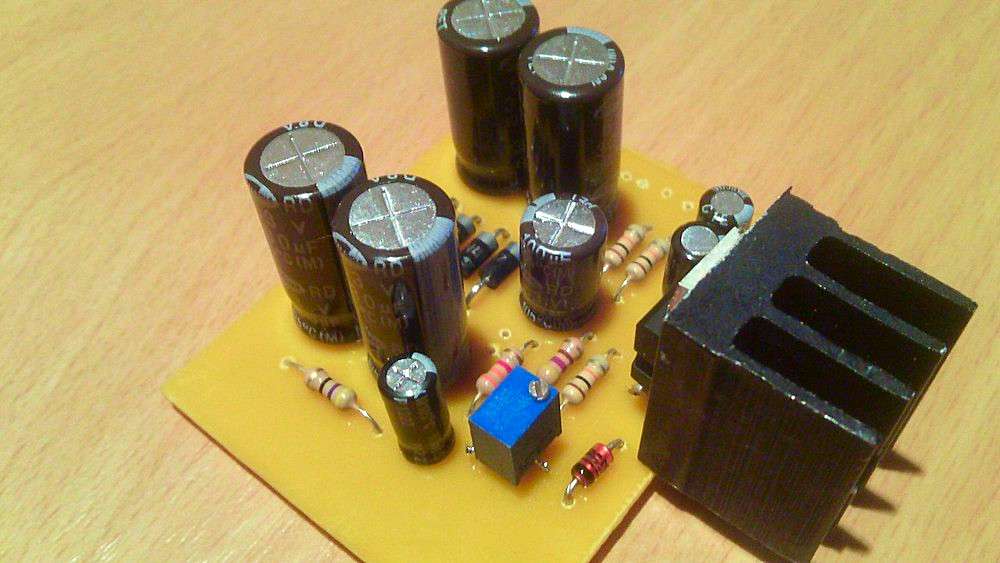

Впаял все эллементы, кроме светодиода.

Подбираю трансформатор.
Пока на уме ТПГ-0.7-12в
Ток 0.6А

На сколько я понял, на плату нужно посылать 12V переменного тока на входы меж которых на плате написано: AC in

От куда брать выходные 48? И поуму отстроечным резюком я должен на выходе, как раз 48V отсторить, так ведь?

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957
Re: Источник фантомного питания. Подскажите.
« Ответ #6 : Октября 20, 2015, 16:35:18 »
Цитировать
Особенно для случаев, когда трансформатор выдаёт более 12В. Тогда установить нужное значение выходного напряжения стабилизатора (48В в нашем случае) можно с помощью R4. К слову, подавать переменное напряжение более 20В я бы не рекомендовал.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 9995
  • Репутация: +1235/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Источник фантомного питания. Подскажите.
« Ответ #7 : Октября 20, 2015, 16:37:32 »
Druna, ты на схему смотришь или как?


там специально подписано, откуда для микрофона, откуда для преампа. подстроечником да настраивается нужное напряжение.

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +12/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #8 : Октября 20, 2015, 22:10:50 »
Ну по схеме на 2 и 3 XLR разъёма подаётся 48V через 10к резюки. На 1 общий.

Как я понял - общий это где на плате СОММ - написано.
2 и 3 - это под СОММ соответственно где через резюки.
А самые нижние выводы - это на преамп.

Я всё павильно понял?  :o

... и добавил:

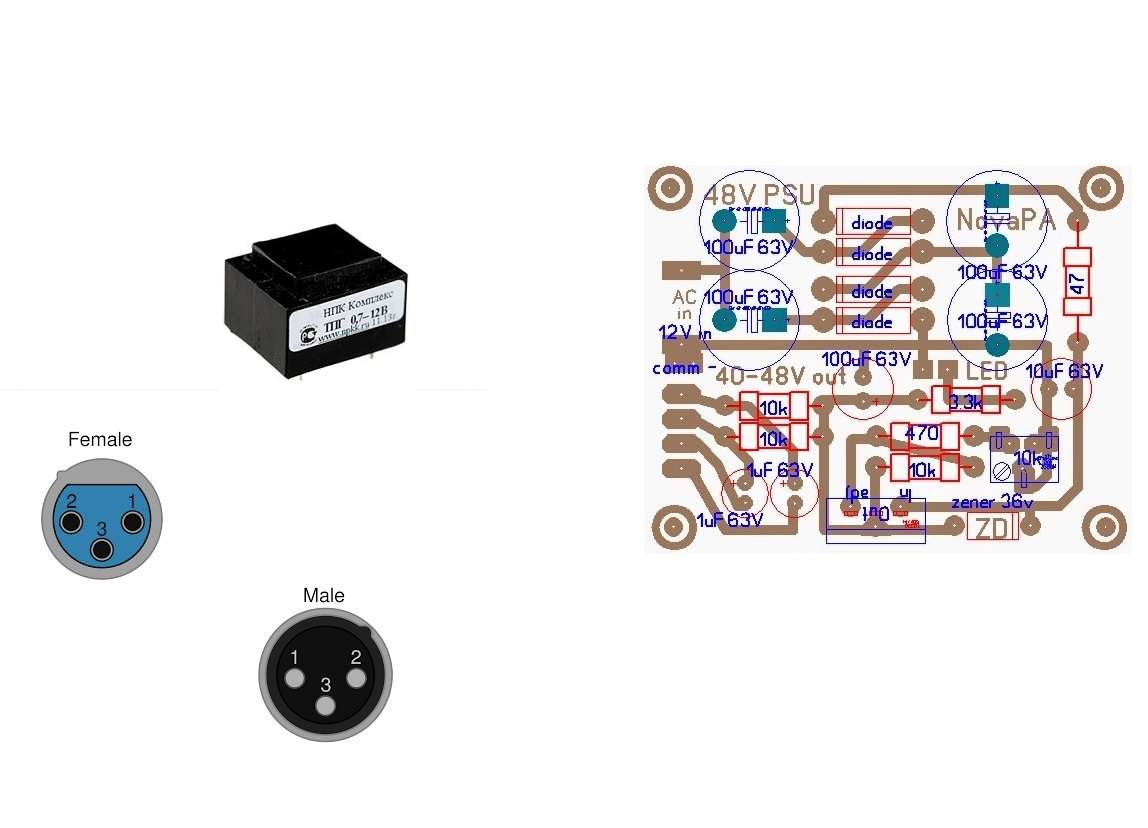

Проверте пожалуйста комутацию. Если не сложно поправте на пустом шаблоне.
« Последнее редактирование: Октября 21, 2015, 10:50:28 от Druna »

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +12/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #9 : Октября 23, 2015, 14:19:40 »

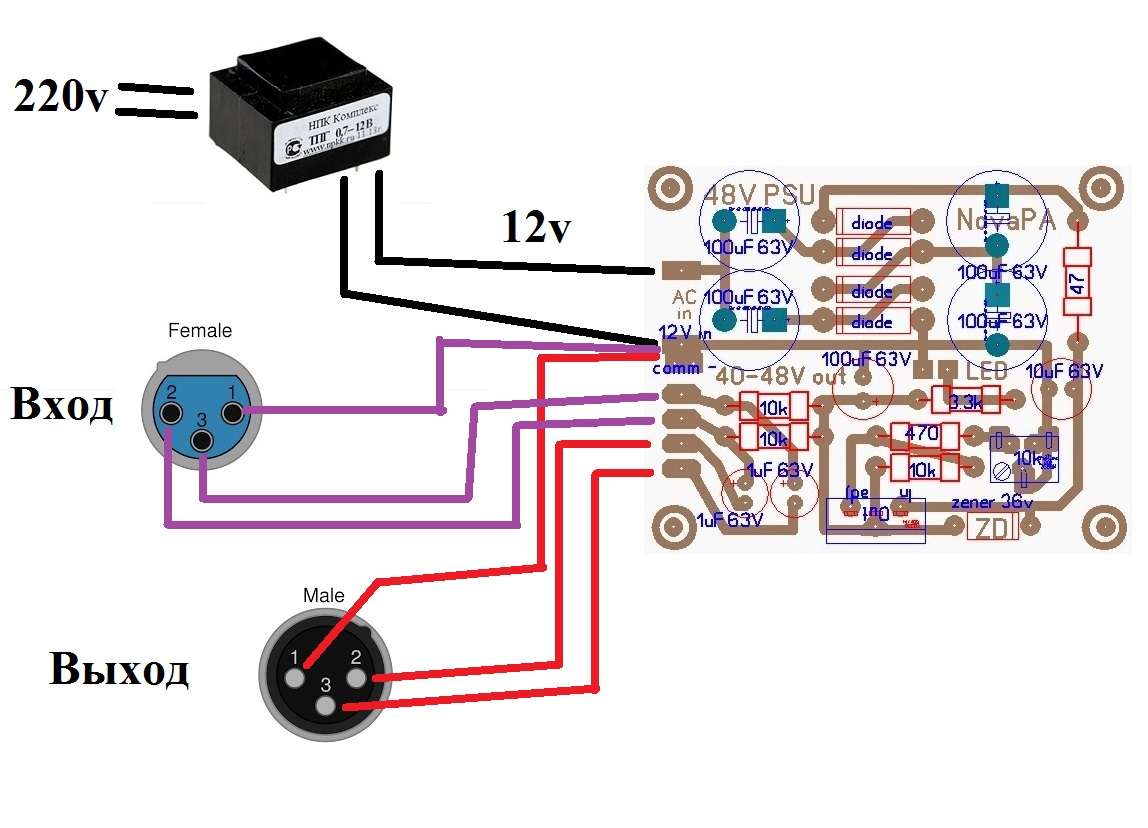

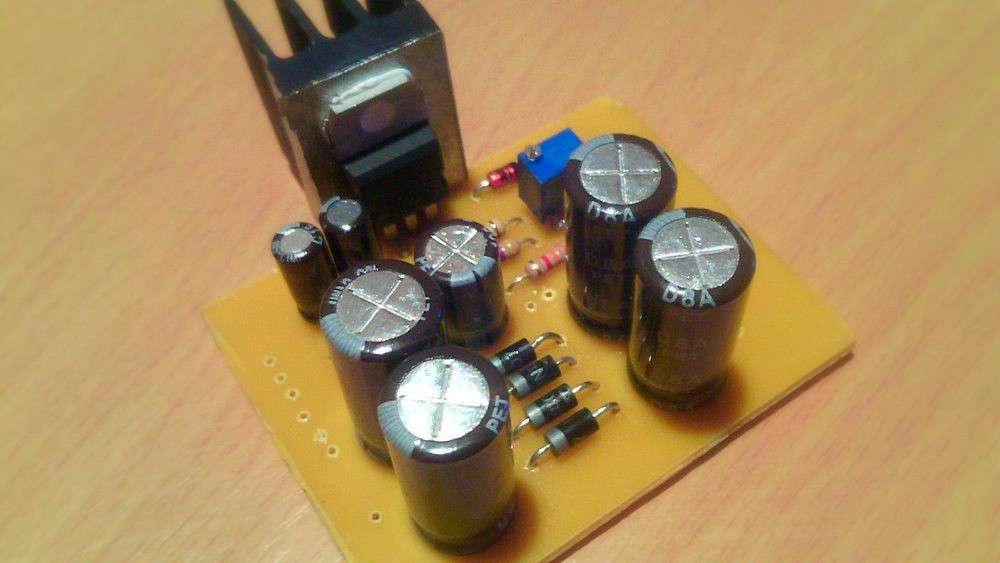

Собрал по описанной собой же на рисунке коммутации.
Всё работает. Но присутствует низкочастотное гудение.

С1-С4 уже изночально были поставлены 330μF вместо 100μF.
Думаю поднять ещё С5 470μF.

Сильно поднимать ёмкости боюсь в виду вероятности пробоя диодов.

Есть ли какие предложения по борьбе с фоном?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 9995
  • Репутация: +1235/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Источник фантомного питания. Подскажите.
« Ответ #10 : Октября 23, 2015, 15:12:02 »
Druna, а ты уверен, что это от фантомки?))

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +12/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #11 : Октября 23, 2015, 15:29:23 »
Микрофон не шумит не в микшеры не в преампы с фантомкой.
Гул явно трансформаторный.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1251
  • Репутация: +32/-0
  • верните мне 1957
Re: Источник фантомного питания. Подскажите.
« Ответ #12 : Октября 23, 2015, 19:22:36 »
гм
чтот я не понял
микрофон не фонит, но фонит  :7:
куда фонит то

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
  • Репутация: +12/-0
Re: Источник фантомного питания. Подскажите.
« Ответ #13 : Октября 23, 2015, 22:58:20 »
Включаю цепочку:
Конденсаторный микрофон => Источник фантомного питания => Аудиоинтерфейс

Если в цепочке поменять вместо, паянного мной по вышеописанной схеме, источник фантомного питания, на другой прибор с фантомным питанием, то фон исчезнет... из чего делаю вывод, что источник фона мной паянный прибор.

И во вторых. Спектральный анализатор покозал основную частоту шума - 50гц. Не чего не подсказывает? :crazy:

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 9995
  • Репутация: +1235/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Источник фантомного питания. Подскажите.
« Ответ #14 : Октября 23, 2015, 23:11:56 »
Druna, а после диодного моста удвоенная частота пульсаций жэ ???

... и добавил:

ааа, тут не мост. ну если фон, то или наводка или дерьмовая фильтрация
