Автор Тема: История одного педального свичера) (Прочитано 19967 раз)

zhigarev · « **Ответ #195 :** Мая 31, 2013, 17:16:18 »

Цитата: Angel от Мая 31, 2013, 16:51:31

Ну так два инвертора для умощнения по току и стоят А транзистором заменять я б не стал, все таки выходной каскад у инвертора мне лично более симпатичен. Ну и учитывая что 6 инверторов в 1 корпусе - на одной микросхеме собирается полностью миди ин, оут, тру легко.

Если надо будет, то поставим и микросхему.
Тру попробуем реализовать в софте. Разъемы для миди уже некуда лепить. От midi in скорее всего откажусь в текущем корпусе, попробую всунуть только midi out

Angel · « **Ответ #196 :** Июня 01, 2013, 11:55:56 »

Впихни МИДИ ИН и ОУТ на один разъем - как сделано у тц електроник в нова драйв педальке

zhigarev · « **Ответ #197 :** Июня 01, 2013, 23:45:50 »

Цитата: Angel от Июня 01, 2013, 11:55:56

Впихни МИДИ ИН и ОУТ на один разъем - как сделано у тц електроник в нова драйв педальке

я лично считаю, что в моем контроллере миди ин не нужен. и проблема в том, что обычный DIN не влезает.
миди ин на плате сделаю, как задел на будущее.

... и добавил:

уточню: даже один дин не влезает

... и добавил:

Вечером видос добавлю.

zhigarev · « **Ответ #198 :** Июня 03, 2013, 08:39:31 »

Возникла проблема. Мьют на транзисторе не пашет, от нажатых кнопок идет свист. Это плохое.

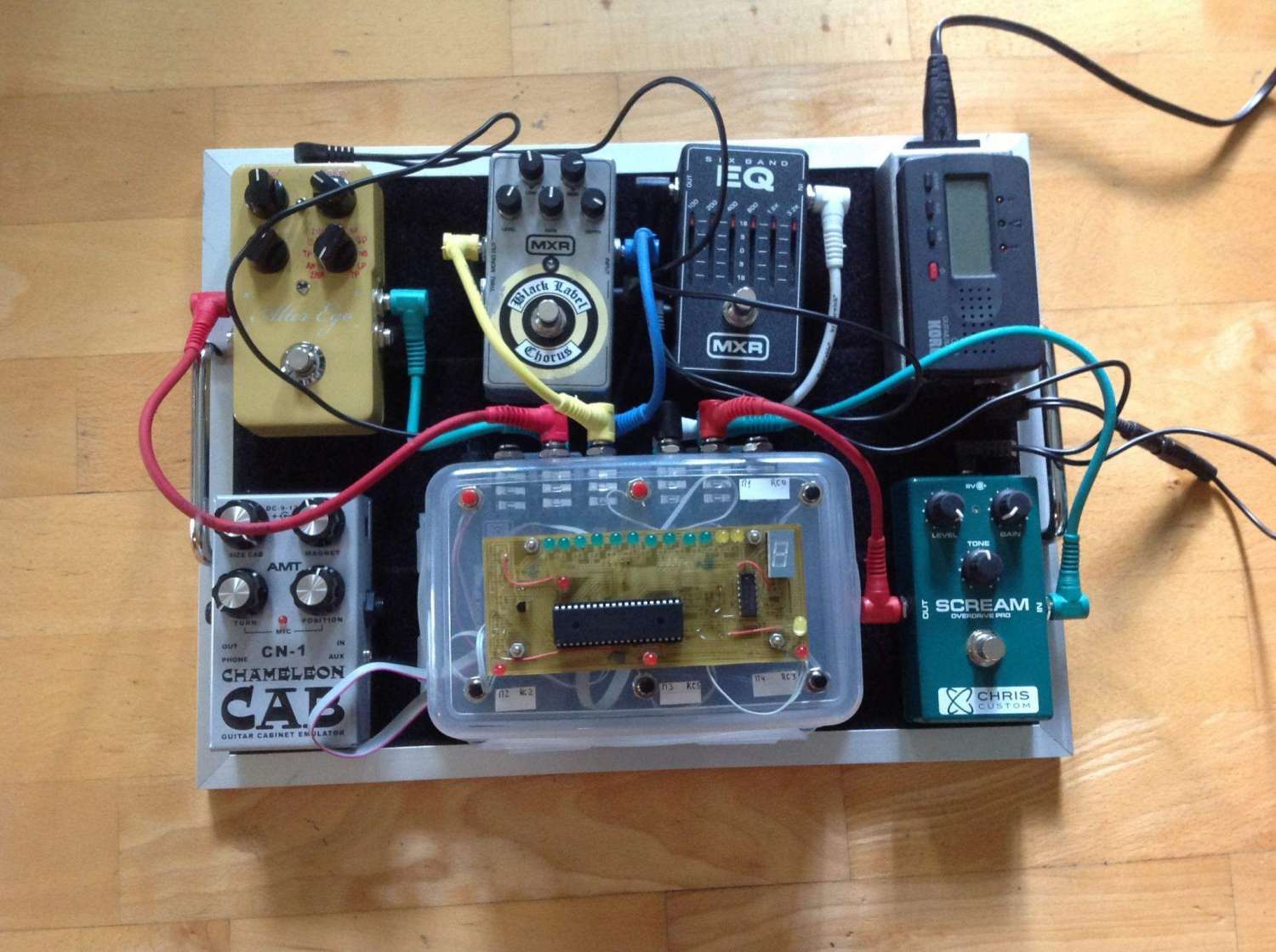

Теперь хорошее: собрал на макетке буфер по схеме Пита Корниша (якобы), работает. Сам лупер работает так, как я задумывал. Какого-то сверх фона нет, значит плату с реле развел хорошо. Фон есть от дешевых проводов и пластикового корпуса.

Будем искать причину свиста. Пробовал и объединять земли и разделять, результат один - в момент нажатия кнопки вч наводка на аналоговый тракт.

... и добавил:

Нашли проблему с наводкой, исправляем в программе. Осталось заставить работать мьют, но это уже не проблема платы управления. Фууух...

BJ Devices · « **Ответ #199 :** Июня 04, 2013, 10:38:44 »

Цитата: zhigarev от Июня 03, 2013, 08:39:31

Возникла проблема. Мьют на транзисторе не пашет, от нажатых кнопок идет свист. Это плохое.

Мьют не пашет, это в смысле пропускает сигнал? Т.е. свист от того, когда все педали включены (от сильного перегруза) или что-то еще?

zhigarev · « **Ответ #200 :** Июня 04, 2013, 10:55:55 »

Цитата: BJ Devices от Июня 04, 2013, 10:38:44

Мьют не пашет, это в смысле пропускает сигнал? Т.е. свист от того, когда все педали включены (от сильного перегруза) или что-то еще?

Да, сигнал проходит. Может включил не той полярностью - поздно делал, мог напутать. Но вроде этот транз симметричный, главное затвор правильно подключить.
Свист не от педалей, т.е. не фидбэк. У меня длительное удержание кнопки пресета переводит контроллер в режим программирования пресета и когда держу кнопку, то идет вч-шум. Нашли от чего - я скинул провод с транзистора мьюта, он болтался, а вкл/выкл мьюта в программе циклом крутилось при нажатой кнопке пресета. Вот и вышла антена и вч-сигнал, который ловили примочки. Надеюсь поправимо.

BJ Devices · « **Ответ #201 :** Июня 04, 2013, 11:05:43 »

Ну выяснили от чего свист , молодцы. А сигнал через мьют проходит, наверное из-за сопротивления в открытом состоянии, оно там сотню Ом наверное. Если, конечно, мьют сделать просто через транзюк на землю.

zhigarev · « **Ответ #202 :** Июня 04, 2013, 11:11:16 »

Да нет, вроде правильно мьют подключил... Ща поковыряем...

Цитата: BJ Devices от Июня 04, 2013, 11:05:43

Ну выяснили от чего свист , молодцы. А сигнал через мьют проходит, наверное из-за сопротивления в открытом состоянии, оно там сотню Ом наверное. Если, конечно, мьют сделать просто через транзюк на землю.

Да, сигнал через транз на землю. А че не так?? Вроде он прозванивается насквозь.

BJ Devices · « **Ответ #203 :** Июня 04, 2013, 12:43:21 »

Цитата: zhigarev от Июня 04, 2013, 11:11:16

Да, сигнал через транз на землю. А че не так?? Вроде он прозванивается насквозь.

Сопротивление открытого канала транзистора сколько?

zhigarev · « **Ответ #204 :** Июня 04, 2013, 14:14:02 »

Цитата: BJ Devices от Июня 04, 2013, 12:43:21

Сопротивление открытого канала транзистора сколько?

Замерили - 99ом)

... и добавил:

Такое впечатление, что хлопок пробивается через мьют, усиленный овером и эквалайзером. Что странно, ведь сигнал должен совсем глушиться.
Подозреваю, что что-то в программе надо доковырять. В начале работы, когда только включили питание, по программе вызывается последний пресет перед выключением, но он не активен, реле не включены и общий мьют сигнала получается, когда активируем пресет, включаются реле и раздается хлопок. Но тут возможно не отрегулированы тайминги мьюта. Вопрос почему хлопки слышно в режиме программирования... Подозрение на программу.

... и добавил:

Проверил сейчас по-другому - да, мьют не справляется. Сигнал становится тише, но проходит. Грусь пичалька, мьют не реле некуда ставить...

BJ Devices · « **Ответ #205 :** Июня 04, 2013, 14:45:50 »

поэтому и пропускает, не будет слышно, если будет порядка 100 мОм, а лучше меньше, только меньше уже не знаю как реализовать. А в идеале, тут нужно по принципу потенциометра делать, два плеча, в одном элемент (транзистор, оптрон, реле и т.д.) открывается, в другом -закрывается.

zhigarev · « **Ответ #206 :** Июня 04, 2013, 15:19:51 »

BJ Devices, так у меня так и сделано. На выходе сигнальный и земля, между ними j175 стоком на сигнальном, истоком на землю, на затворе управляющее напряжение с контроллера 0 или +5В (токоограничивающий резистор стоит). При нуле транзистор открывается и мьютит, при 5В закрывается и не мьютит)))

я вот смотрю на схемы мьюта так или иначе относящиеся к энглу, везде одинаково и пишут, что пашет! У меня уже мозг закипел

))) или врут, что работает...

... и добавил:

Насколько я понимаю вот эту схему:

Все что идет до резистора R106, это управление включением мьюта, у меня этим занимается контроллер. Сам R106 это токоограничитель. У меня все так же, кроме конденсатора затвор-исток.

BJ Devices · « **Ответ #207 :** Июня 04, 2013, 15:40:22 »

zhigarev, Нет - это не так. Затвором ты открываешь просто транзистор, другими словами, уменьшается сопротивление сток-исток, между сигналом и землей. А Я писал про принцип потенциометра, вспомни как потенциометр работает.

KMG · « **Ответ #208 :** Июня 04, 2013, 15:48:20 »

zhigarev, у тебя полевик входит в состав делителя - выходной импеданс примочки/сопротивление полевика.
В ламповых аппаратах импеданс мьютируемого тракта мегаомы, а в примочке может быть до десятков килоом и ниже.

PS конденсатор на затвор после резистора лучше ставить, есть такое понятие - наброс заряда с управляющей цепи.

zhigarev · « **Ответ #209 :** Июня 04, 2013, 15:57:24 »

Цитата: BJ Devices от Июня 04, 2013, 15:40:22

zhigarev, Нет - это не так. Затвором ты открываешь просто транзистор, другими словами, уменьшается сопротивление сток-исток, между сигналом и землей. А Я писал про принцип потенциометра, вспомни как потенциометр работает.

А! Все, понял, что ты предлагаешь) вот тогда, мне кажется, жрать звук будет...

... и добавил:

Цитата: KMG от Июня 04, 2013, 15:48:20

zhigarev, у тебя полевик входит в состав делителя - выходной импеданс примочки/сопротивление полевика.
В ламповых аппаратах импеданс мьютируемого тракта мегаомы, а в примочке может быть до десятков килоом и ниже.

PS конденсатор на затвор после резистора лучше ставить, есть такое понятие - наброс заряда с управляющей цепи.

Рискну сморозить не подумав: а если после полевика поставить 1МОм?))
