Недавно узнал что можно уменьшить номинал переменника, если к 1 и 3 ножкам резик навешать.

Хотелось бы узнать а характеристику можно менять?
И можно ли одновременно менять характеристику и номинал?

Закон Ома ни кто отменял. Давай конкретную схему.

NektoS, точно) как раз репу чесал, где добыть показательный пот 20к) Спасибо+

только вот сопротивление его меняется...... как бы эффект побочный, где то в +, где тов -.

SoMik, да) она поддаётся расчёту

Ну про + и - я имел ввиду не сопротивление само, а про момент положительный либо отрицательный.
Чета мне сдается что если R2=10*R1, то R1 будет не чувствоваться. и толку от него будет ни какого. вот если картина будет наоборот, то это будет уже совсем другой калинкор.

100 кОм пот переменный.......... 1 МОм шунт....
50% выведено переменного, имеем.... 50 кОм с верху в делителе и 50кОм||1МОм=47 кОм....
ИТОГО имеем делитель 50кОм верх, 47 кОм низ...и где ту лагарифм ? А? Поделили до 48% сигнал.
Сам то считал? Уверен что нет.
А вот если наоборот..... например переменник 100 кОм, шунт 10 кОм...
50% вывели....
сверху в делителе все те же 50 кОм, снизу уже 50кОм||10кОм=8,3 кОм.
ИТОГО имеем делитель сверху 50 кОм, с низу 8,3 кОм... вот тут уже что то вырисовывается.... поделили сигнал до 14%.
Только вот когда выведен на 100 % переменник его сопротивление, т.е. как бы не его, а то сопротивление на которое источник сигнала работает будет не 100 кОм, а 9,1кОм.....

Ден2, включи голову.

kholonkin, прав я в экселе посчитал по формуле R=R1*R2/(R1+R2) Нифига не логарифм при R2=10R1 (R2-постоянное) вернее логарифм, но он на милипизерную величину от линейного отличается. Более-менее логарифм начинается при R1~=R2. с соответствующими последствиями:

R1=100k пот
R2=1000k постоян:


R1=100k пот
R2=100k постоян:



... и добавил:

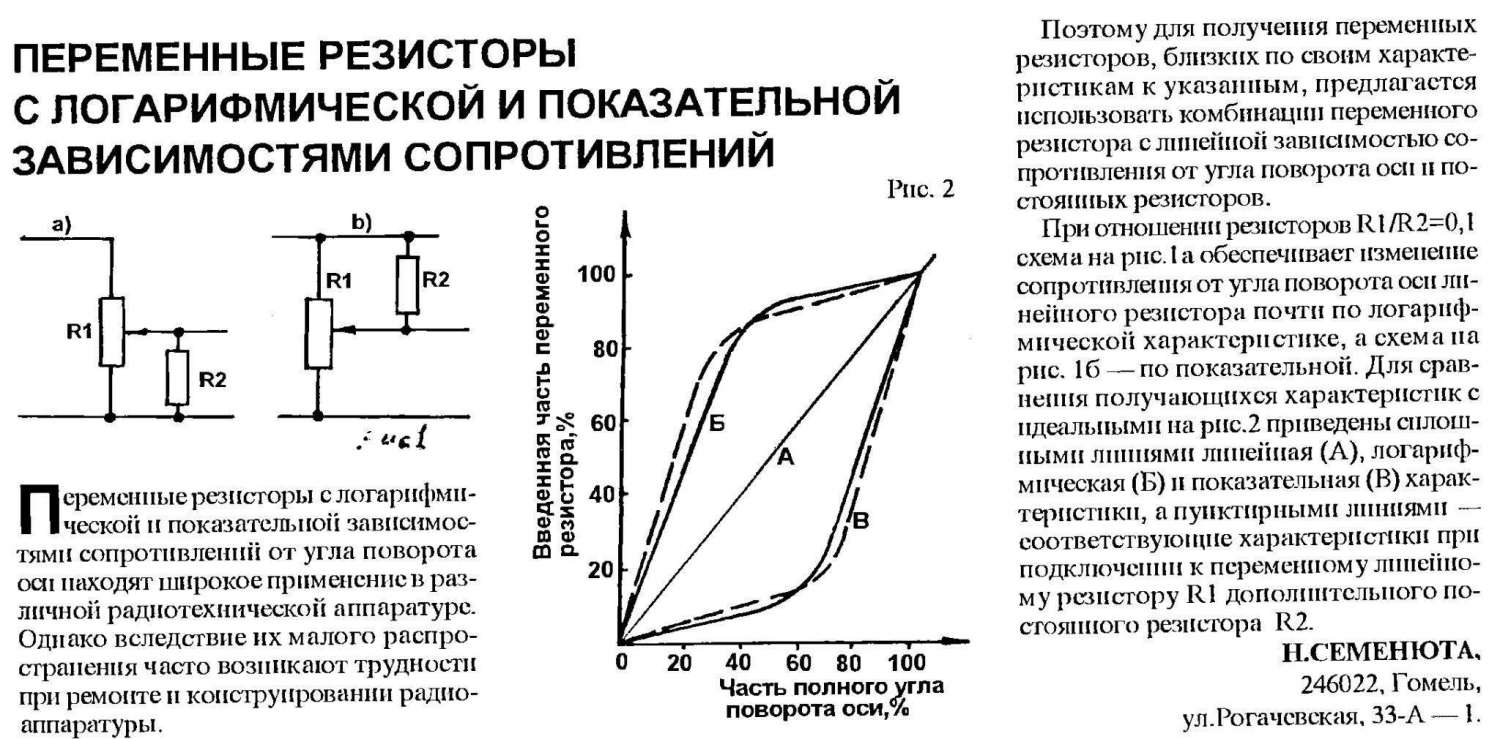

может какая-то хитрость тут есть и не так считать надо? а то че, в советской книжке гон?

... и добавил:

или R1 с R2 местами перепутали
