Мяталист, без регулятора сенда не выйдет. Рабочее положение от 1/4 до 1/2, если выше - начинают грузиться педали по входу. Разве что делитель постоянный сделать. Петля по этой схеме:


Тимон, спасибо ! В принципе, еще получится переделать многое что касается шины, а вот электролиты в БП все имеют общую землю на плате, там уже не разделить.

Ага, я об этом уже думал. Вообще не хочется что-либо сильно менять, учитывая что сейчас все вроде нормально. Если только из принципа, чтобы правильно было  . Посмотрим)).

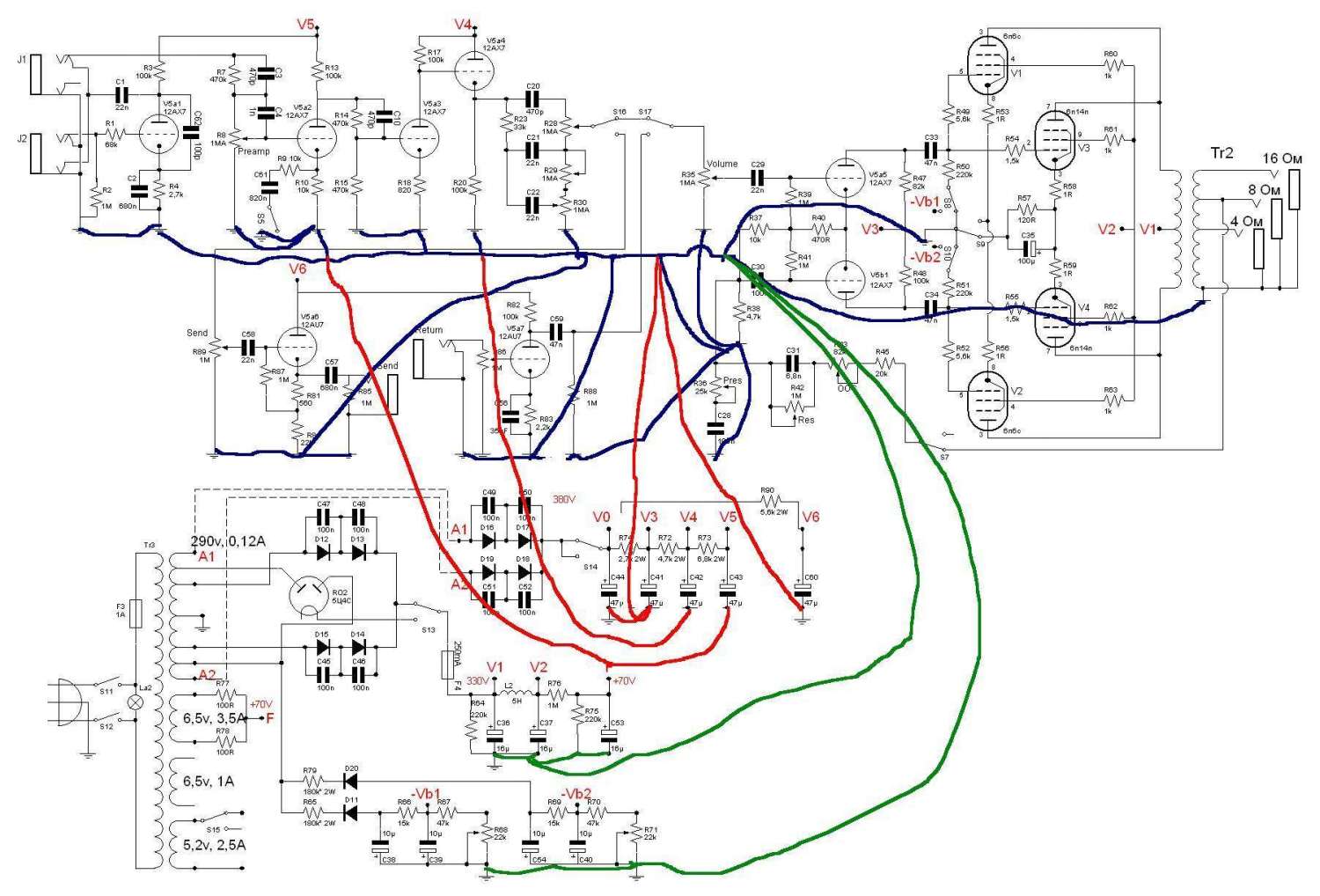

Плата бп такая, электролиты и преда, и оконечника с общей землей. 3 туррета справа вверху. На центральный навешано все что влезло (из того что на моей схемке с землей конечно), на соседние - что не влезло. Средняя точка транса там же.

T-34, Сделай регулятор по выходу из сенда. То есть после катодного конденсатора. Я тоже делал как ты и была подобная проблема. Это не правильно.

runing, на схеме ж нарисован регулятор сенда после ТБ, МВ после ретурна. По мне так все нормально, так и надо.

Тимон, смотри верху слева, там обозначен DPDT переключатель байпаса петли и написано "From Master Volume Control".
Это означает что предлагается брать сигнал со стандартного мастера, который перед фазиком. Потом он поступает на "Send Level".
Зачем два пота подряд?

По схеме Kurta да, два пота подряд. Но на моей схеме как раз сделано как говорит Тимон, ТБ->Send->Master.

T-34,  я сейчас может глупый совет дам, минусы не ставить если чего)  Распаяй свой плотный монтаж попутно делая работу над ошибками а потом снова собери, центральную плату можно не трогать. Упрости схему с учетом того что ты услышал, оставь что понравилось и убери чем не пользуешься. Я бы и сенд убрал, вход на оконечник нужен для предов иногда, и то вопрос сколько их.
Бывает спаял какой то усилитель, мне лично кажется что прям идеал, лучше нельзя, второй раз перебрал - вот это да, и фона меньше. Так можно перебирать 1000 раз но в реальности имеет смысл всего 2 раза. Первый раз сборка "начерно" чтобы отработать монтажа и выявить узкие места а во второй "начисто".

на мой взгляд выглядит достаточно феншуйно.
Осталось декоративные панельки спереди сзади и вообще красота =)
