К тому-же в месовском кабе нет лишних досок, а это плюс пара литров к не очень большому внутреннему объему, что тоже важно

Фендер Гибсонович, Спасибо за юмор...

Фендер Гибсонович, Спасибо за юмор...

Ну хоть, что-то принесло веселье
Я же не ставил задачу снимать все АХЧ на осциллограф и выводить идеальную кривую. Есть размеры, повторил. Про лишние палки конечно можно много говорить, но вот как-то так все это выглядит в реальности. Слева картинка с сайта месы, справа мой чертеж.



Вот эти две планочки можно было и выкинуть, а все остальное функциональное и оно есть в кабе месы. Ну а у этих двух планочек размеры 143 х 55 они в сумме дают 0,28 литра
О каких литрах может идти речь - демагогия. Литр это 1000 кубичсеких см, пара литров 2000. Это я так, что бы понятно было о чем речь

AZG, на нижнем кабе посмотри, разве там не такая же дровина на 55 мм лежит? А в вертикальной стойке перед фэйсом на котором планки ФИ крепятся. Сами эти планки тоже не хилые по ширине 64 мм. Ну допустим, что планка около задней стенки у них не 55 мм, а 35... что теперь все пропало - можно нести на помойку?

Парни вы слишком серьезно подходите к вопросу, понимаю, делаете серьезные кабы для музыкантов, требования, как к космическому кораблю. Но у меня-то в теме стоит "Каб для дома, для семьи..." Заметьте не для студии, не для концертов, даже не для репбазы. Я не уверен, что на динамик хоть когда-нибудь будет больше 5 ватт подано. А вы там влияние сотых долей литра объема на АХЧ вычисляете Ну даже если вдруг будет на столько хреново звучать, что просто слышать невозможно, то сниму заднюю стенку да и все. Но, что-то мне подсказывает, что этого не произойдет.

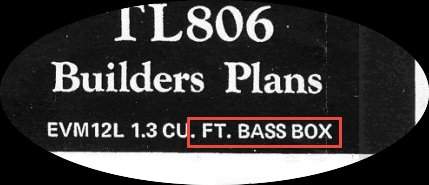

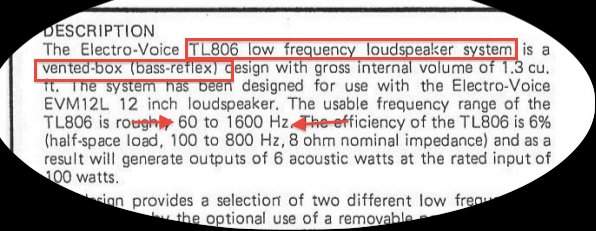

AZG, хорошо согласен, у меня планка на 37 мм шире. Электровойсовский чертеж ввел в заблуждение, а на какртинке меса как-то не явно видно. Ну а если серьезно, да пусть так будет, вдруг ядерная война, а у меня каб с усиленным каркасом.

Фендер Гибсонович, alkuz, конечно, тот еще дддд......обрый человек, и хоть я придерживаюсь правила, каждый дро.ит как сам хочет, и коробка в целом мне понравилась, все-же обращу внимание на это

Иван Ивановский, сабвуферный и тем более хайфайный способ настройки фазоинвертера, подходит только при настройке басовых кабинетов. Дело в том, что все методики, как программные, так и прикладные, заточены на получения линейной АЧХ в нч диапазоне, т.е. 40-150 гц. У гитары нет этого диапазона, и роль фазоинвертера, в данном случае, сводится с обратному - формированию у небольшого ящика, горба на характеристике, в районе 80-100 гц, т.е. получение того самого бубнежа, имитируя тем самым «взрослые» 4х12. Это легко проверить проведя «обратный расчет» того-же TL или Bogner Cube.

alkuz, Я тут больше на уши полагался, а измерения лишь подсказывали направление движения. Выглядело так- с закрытым ФИ измерения показали резонансную частоту динамика в кабе около 77Гц, с гитарой все звучало очень даже неплохо. По статье оптимальная частота ФИ д.б. получиться 47Гц. Открываю ФИ, меряю, потом втыкаю гитару- звук словно "уплощается", как-то баса стало меньше, максимум напряжения ниже 77Гц получился в районе 68Гц. ФИ оказывается и гадить в звук может! Отпилил 15 мм от коробок- баса стало как при ЗЯ, да и звук в целом примерно такой-же(позатыкал-пооткрывал), максимум напряжения вышел в районе 56 Гц. Отпилил ещё 10 мм- каб приятно забасил, максимум напряжения образовался в районе 50 Гц. Затыкание ФИ звук несколько ухудшало, значит стало лучше чем с ЗЯ. Тут я подумал и волевым решением счёл настройку законченной, а звук офигительным! Соответственно дальше пилить не стал, уж больно не хотелось потом наклеивать брусочки взад, если вдруг звуку поплохеет.
