так ведь в схемах всё есть.В той же слоректо.Там хоть и реле,но всё вроде понятно

Чистый мютить смысла нет, ибо усиление очень мало. А вот перегруз приходится, ибо лезет в чистый. На Кранче мютиттся выход по причине того, что это сделать откровенно проще, чем мудрить с отключением гейна лида и т.п. Т.е. намного меньше влияние коммутации как таковой. Про это надо всегда думать, что можно и тыщу реле поставить, но ка кэто повлияет на аппарат.

конечно есть
3pdt в гугле введи- увидишь
кнопки просто найти, для напольников, но у меня формат голова

Мне вот такие надо, но в киеве не могу пока найти поэтому 2пдт обойтись попробую

http://www.brownbear.ru/goods/5658.html

Lupus_Nocturnus, Читай тему на ГТЛабе, я там четко расписывал зачем повторитель и т.п. Тот ресурс как-бы поглавнее по поводу крафтинга...

begmas, Не знау как у вас, у нас в ЧиД-е есть счетверенные тумблера. Но смысла не вижу, ибо далеко тянуть сигнальные цепи, что плохо скажется на звуке и уровне фона. в любом варианте намного выгоднее коммутировать реле непосредственно в схеме. У меня даже простенькие двухканальные напольники все на реле именно по этой причине.

... и добавил:

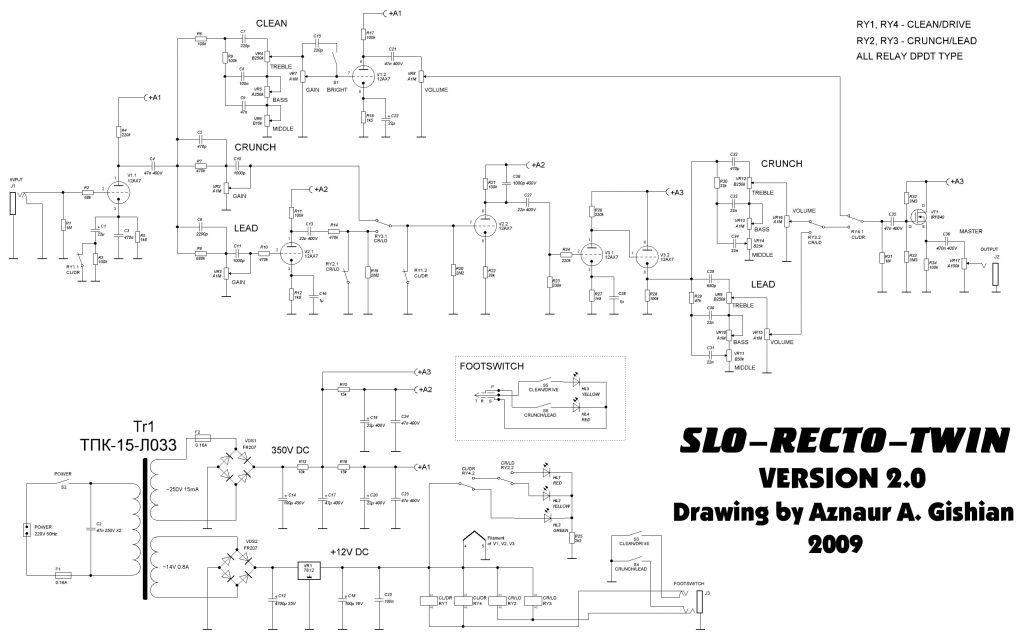

Lupus_Nocturnus, питание нарисовано в схеме 2.0. Трансы для этого в наличии. Проблем не вижу вообще.

AZG,
Если вас не затруднит, не могли бы вы глянуть нету ли в данной схеме каких то ляпов
Особенно в раене темброблока и громкости, которые пока странно работают.
http://guitarplayer.ru/index.php?topic=117344.msg2235464#msg2235464

http://moto.kiev.ua/users/begmas/tu/vvv.jpg

не вижу смысла, голова очень компактная, сигнальный провода не более пары сантиметров, так что все равно ставить тумблеры для реле- так реле и буду переключать,
вопрос вобщем про схему, есть ли ляпы?

Вот перерисовал схему:
убрать кондер на входе 1,2,4 каскадов
Гейн1 заменить на 500/1000к и после каскада
Убрать (закоротить) С26, Р19

Дальше немного сложнее

Анодный резистор просто поменять на 100 (тогда анодное поднимется- меньше перегруза), или перенести за последний конденсатор чтоб на резисторе было не В+ а А+ (тогда анодное опустится - больше перегруза)?
Я правильно перерисовал презенс? (Я так понял что этот презенс в отличие от псевдо презенса в темброблоке не садит уровень сигнала)

4 каскад (3й триод) основной в получении перегруза. Я понимаю что я посути разрываю пополам катодинный фазоинвертор, и 3й триод посути должен бы быть частью оконечника а не преампа, но иначе не получу достаточно перегруза.
Если я оставлю ТБ и мастер громкость (презенс уберу) там где они сейчас, но после громкости поставлю кондер и резистор мегомный на землю то громкость и тон будет адекватней регулироваться?

что менять


что выйдет
