Всем привет!
Задумал вот Y-патч сделать, чтобы стерео в педалборде организовать.
Приобрел стерео-джек китайский, а там вот такие лепестки. Как это дело правильно распаять? Их загибать или обрезать надо? Как это по науке?
Я могу проявить смекалку и кое-как сляпать, но хочется сделать правильно.

Правильным будет не покупать такие хреновые джеки.

Если проявить смекалку, то лепестки я бы отпилил дремеллем. аккуратно и минимум воздействия на расклепку контактов. Потому как на дешевых джеках случается что и с новья проклепано не очень, есть люфт у лепестков.

Лепестки хорошо зачистить и качественно залудить перед пайкой проводов. Но не перегреть джек.

Вот ведь вопрос подняли...
Это недоразумение, по ошибке называемое разъёмом, у меня в хозяйстве есть в количестве ровно 2 штуки. На полуметровом кабеле подключения наладочной нагрузки 8 Ом Я аж не поленился и разобрал, самому интересно стало что я там дцать лет назад напаять умудрился.

Варианта нормально подключить землю к корпусу разъёма кроме пайки не существует - не забываем про окисление меди в атмосфере во первых и от возможного наличия серы в составе оболочки кабеля во вторых (хотя сейчас это огромная редкость).

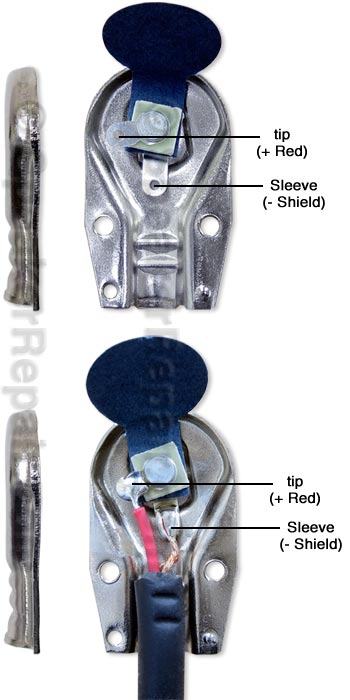

Так что паяем оплётку на корпус, сигнальные очень аккуратно и быстро на лепестки. Пипку можно паять не на лепесток, а прямо на заклёпку, если там не голимый алюминий, у меня на фото видно, мне повезло

Всем спасибо за советы.
Какие джеки лучше брать вместо этих?
Чипдип предлагает свитчкрафт за 2800руб со сроком доставки 30 дней. Либо вот такой Кетай ))

Товарищ Fender, ЧиД не вариант по такой коммутации. В специализированных конторах брать или которые гитарными комплектующими торгуют.

Товарищ Fender, Всё серьёзно. И это не дорого. Разумеется для поциентов с хиендом головного мозга. Хифилитики, что с них взять

Не понял шутка или всерьез

У богатых свои причуды...
