Вкратце. Месяца три уже занимаюсь моим первым билдом. Бас, 4 струны, ничего радикального или инновационного. Гриф купил готовый с ибея. Дервево на деку (осина) должно приехать со дня на день, пока что делаю "учебный" вариант из ДСП.

Я ожидал, что карман для грифа будет самым геморным местом... так нет, оказалось, что сделать красивые ровные шаблоны для звукоснимателей - вот гемор

Попытка №1




№2




Встал вопрос - как сделать их действительно ровными? То есть, существуют ли какие-нибудь приемы и техники, или просто нужно сделать еще 5 штук, и шестой будет нормальный?

зы все фотки тут

Врядли я бы стал заморачиваться с шаблоном, если бы в ручную "долбил"

Точно по форме я и не собираюсь делать. Естетсвенно, он должен быть больше, еще и для того, чтобы был некоторый запас при монтировании. Проблема в том, как сделать его ровым, чтобы все зазоры были одинаковыми, прямые линии - прямыми, итд

swever  направляющая у фрезера значительно сглаживает неровности. Главное чтобы прямые били ровнями и выпуклые углы там где надо. Помоему качетва твоего шаблона вполне должно хватить чтобы фрезер сделал все ровно. Я не заморачивался и сделал шаблон еще намного хуже твоего из пластика - достаточно ровный карман вышел. Тут больше попортишь не мелкими глюками шаблона, а глюками фрезера и дрожданием рук при фрезировке. Еще есть такое дело - внешняя сторона направляющей фрезера немного может быть смещена относительно центра фрезы - даже если ровный шаблон и руки, получишь съехавший в сторону карман...

swever, на последней фотке углы разве не вручную?
Что-то не понятно как ты такое по шаблону вырезал

Mayed, углы вручную.

Homos, http://ru.wikipedia.org/wiki/ЧПУ

У меня, возможно, будет доступ к ЧПУ фрезеру.

В контору с лазерной резкой. Подготовить эскиз шаблона хотя бы в Кореле и в путь. Проблем не вижу.

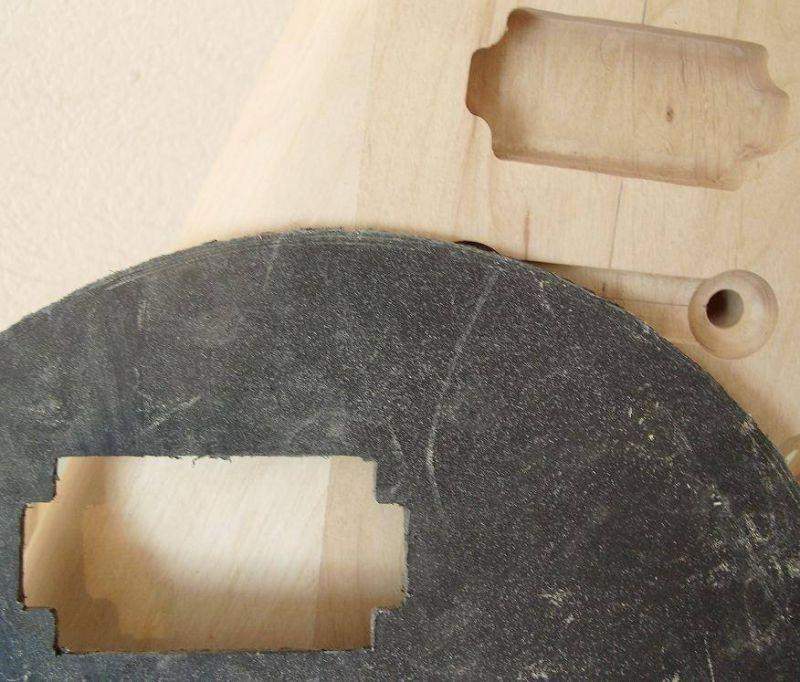

Сам по себе у меня карман тоже ничего выглядел. По крайней мере, пока я стамеской на скорую руку не поправил углы.

А вот звучек в таком карамане смотрится некрасиво. Тем более, с гитарными хамбакерами проще - уши сидят низко, не сильно заметно кривизны. А тут из-за этих полукрулых штучек-дрючек смещение на 0.5 мм сразу бросасется в глаза.

Mayed, есть где-нибудь полная пикстори? Или хотя бы результат? Заинтриговал

В контору с лазерной резкой. Подготовить эскиз шаблона хотя бы в Кореле и в путь. Проблем не вижу.

Проблема сделать руками. Да и к тому же я в Йоэнсуу (Финляндия). Город 60к населения. Думаю, даже если здесь найти такую контору, цена будет безбожной. У меня бюджет сильно ограничен. Тем более есть бесплатный CNC.

Вот, нарисовал шаблоны. Звучки срисовал с точностью до десятых миллиметра, так что должно быть точно. Не знаю правда, насчет углов. В понедельник выясним

Mayed, весь фоторепортаж.
