Как я провел отпуск, или ламповая башка на 15 Вт
« : Марта 10, 2009, 01:35:30 »
Собственно все началось с куска 18 мм фанеры
3 часа работы электролобзиком, 2 часа работы дрелью и отверткой и 2 часа скругления углов напильником.
161396-0

Натягиваем винил и вешаем фурнитуру (спасибо г. Ерасову)
161398-1
161400-2

Дальше, шасси заказано в одной крнторе, 4 дня гнули, 2 дня я сверлил и еще 4 дня красили.
161402-3
161404-4
161406-5

Дальше все повесил на шаси и спаял, монтаж не сфоткал, не было терпения, хотелось побыстрее все собрать.
161408-6
собственно без передней крышки.

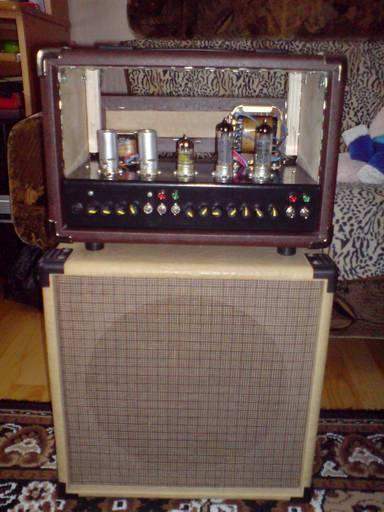

И ышшо в полном виде с остаповским матюгальником, спереди и сзади
161410-7
161412-8

И полная схема агрегата.
161414-9

Насчет лишнего гнезда на задней панели, не указанного в схеме, добавлено на будущее добавление функционала.
Господа гуру, Азнаур, Остап жду критики, жалательно конструктивной.
« Последнее редактирование: Марта 10, 2009, 01:44:09 от Bulldozerrr »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #1 : Марта 10, 2009, 01:43:01 »
Симпотненько так, только вот корпус получился высокий сильно, внутри фанеру лучше покрасить черной краской и выходник стремненький какойто :)

Онлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2806
  • Репутация: +346/-21
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #2 : Марта 10, 2009, 01:46:49 »
Абнакновенный ерасовский выходник от GTA-15

... и добавил:

А насчет размеров, мне кажется нормально, ширина 34 см, высота 23.5 см, глубина 22 см.
« Последнее редактирование: Марта 10, 2009, 01:50:42 от Bulldozerrr »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #3 : Марта 10, 2009, 02:02:41 »
Да нет высокий все же :)

Вот так было бы поимпатичней  ;)



Чем


Онлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2806
  • Репутация: +346/-21
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #4 : Марта 10, 2009, 02:10:11 »
Ну упиливать уже не буду.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #5 : Марта 10, 2009, 02:14:25 »
Так я и не говорю переделывать, просто на будущее

Оффлайн vovikm83

  • Новичок
  • *
  • Сообщений: 13
  • Репутация: +0/-0
  • Les Paul Fan
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #6 : Марта 10, 2009, 06:56:28 »
А семплы будут? Хотелось бы услышать как схемка эта звучит....

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89942
  • Репутация: +9885/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #7 : Марта 10, 2009, 09:27:51 »
Телевизор :)

А так, добротно. Еще фотку монтажа...

Оффлайн dj_san

  • Завсегдатай
  • ***
  • Сообщений: 307
  • Репутация: +7/-0
  • Без меня моя тень...
    • Anime
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #8 : Марта 10, 2009, 11:00:46 »
Крута :)
Тока спереди мне не оч нравв. Почему сетку не пользыем? :) Ну или ткань, но лучше сетку
http://www.yerasov.ru/images/big/head_det.jpg
Так не лучше будет?

Онлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2806
  • Репутация: +346/-21
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #9 : Марта 11, 2009, 00:44:40 »
Металлическую сетку у нас во Владе днем с огнем не сыщешь. Переднюю часть не стал полностью закрывать чтобы ток воздуха нормальный был и лампы нормально охлаждались. С высотой действительно переборщил.

Фотки монтажа пока не будет, разбирать влом. Тем более на работу вышел. Монтаж практически полностью навесной, большинство элементов напаяны непосредственно на выводы ламповых панелек. Печатных плат нет, есть текстолитовые платки с нарезанными контактными площадками. Темброблоки выполнены на отдельных кусках макетных плат. А вообще внутри кошмар электромонтажника, хренов вагон проводов.

Сэмплов пка не будет, микрофона нет. Мона канешна с выхода аттенюатора через программный эмулятор каба, но думаю не то это будет.

Азнаур, как, кстати, схема? Нормально я твои конструкции перепахал?

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3498
  • Репутация: +218/-5
  • Мохнатый
    • DIYFactory
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #10 : Марта 11, 2009, 01:00:31 »
Сетка достается в магазине автотюнинга, уже где только можно раструбили ;) Высота непропорциональная. Схема мелкая очень, из того, что разглядел- энгл мод 2 без особых изменений. В целом- молодца. Только найди, где панели сделать. Усилок без морды не будет смотреться никогда ???

Онлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2806
  • Репутация: +346/-21
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #11 : Марта 11, 2009, 01:24:17 »
Ну не нашел я сетки, и магазинов кучу обошел. Насчет внешнего вида, сделано для себя, мне лично внешний вид по барабану. Насчет мелкости схемы, движок форума, ея от оригинала в 2 с лишним раза урезал.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89942
  • Репутация: +9885/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #12 : Марта 11, 2009, 08:36:58 »
Bulldozerrr, Схема ОК.

Онлайн Bulldozerrr Автор темы

  • Эксперт
  • *****
  • Сообщений: 2806
  • Репутация: +346/-21
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #13 : Марта 13, 2009, 00:34:57 »
По просьбам трудящихся выкладываю таки фотки монтажа.
Просьба гнилыми помидорами не кидаться.
162403-0
162405-1
162407-2

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Как я провел отпуск, или ламповая башка на 15 Вт
« Ответ #14 : Марта 13, 2009, 01:09:21 »
О мама :) Хоть не фонит?
