Автор Тема: какую кнопку (foot switch) надо для VOX Tonelab LE ?  (Прочитано 1895 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн vodoley69 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 180
  • Репутация: +10/-0
какую кнопку (foot switch) надо для VOX Tonelab LE ?
« : Января 25, 2021, 21:13:59 »
Стали хуже переключаться (иногда надо нажать по Х-раз) прессеты на гитарном процессоре.Хочу купить кнопки для замены. Как узнать, какие надо?

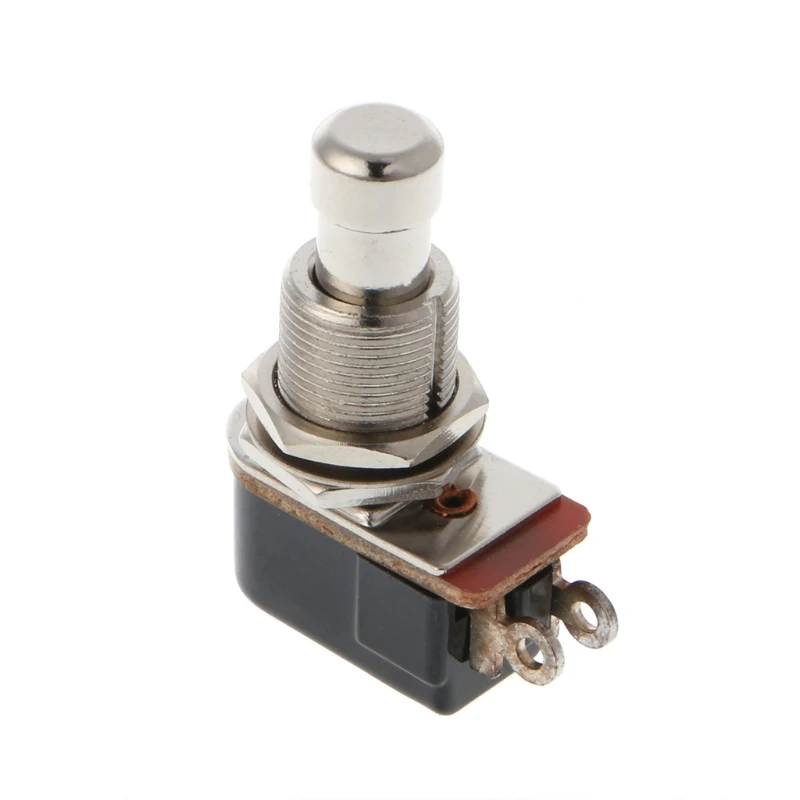

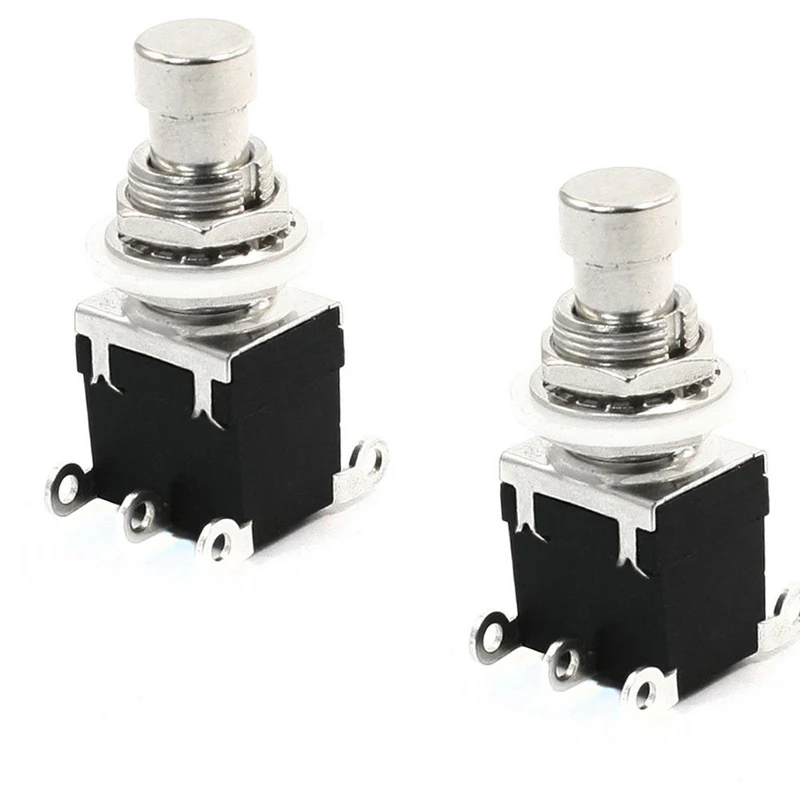

 в продаже есть кнопки с разным количеством контактов


« Последнее редактирование: Января 28, 2021, 11:29:33 от vodoley69 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89913
  • Репутация: +9871/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #1 : Января 25, 2021, 21:49:31 »
В процах меняется микрик на плате. А сверху это просто толкатель...

Типа такого, но бывают и меньше: https://www.chipdip.ru/product/sdtx-210-n
Проще погуглить нутро проца или видео с заменой.

Оффлайн vodoley69 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 180
  • Репутация: +10/-0
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #2 : Января 26, 2021, 13:39:06 »
Спасибо. Вскрою, посмотрю

Оффлайн estold

  • Опытный
  • ****
  • Сообщений: 756
  • Репутация: +98/-8
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #3 : Января 26, 2021, 13:47:23 »
vodoley69, не знаю как сделано в твоём воксе, но по идее там между металлической хренью на которую ты жмёшь ногой и тактовой кнопкой на плате стоит пружина.
Она может ослабнуть и не дожимать кнопку на плате. Я встречал такое например в успевших пожить скримерах.
Можно сначала на включенном разобранном проце понажимать кнопки - вдруг они исправны.
Тогда или пружинки поменять на подходящие, или тупо напихать внутрь пружин поролона. Какое-то время проработает.

Оффлайн vodoley69 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 180
  • Репутация: +10/-0
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #4 : Января 27, 2021, 15:03:32 »
AZG,  разобрал. Действительно, микрик глючит. Вот мой микрик




на сайте ЧИП ДИП по внешнему виду, точно такой. Но написано, что рабочее напряжение 12 вольт. А у меня, посмотрел, на блоке питания процессора написано 9 вольт. Будет работать?
« Последнее редактирование: Января 27, 2021, 15:09:07 от vodoley69 »

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #5 : Января 27, 2021, 15:38:57 »
vodoley69,
Если на фото вот эти https://www.chipdip.ru/product/sdtx-210-n , то ставил их в проц DigiTech RP-10(12) - полёт нормальный, уже наверное больше 5 лет работают, владелец доволен. Причём менял все, т к проц очень старый.

Оффлайн vodoley69 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 180
  • Репутация: +10/-0
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #6 : Января 27, 2021, 16:05:27 »
Спасибо!!! С микриками ясно.
Теперь вот еще что. На этом процессоре есть лампа. И есть отверстие для регулировки ее подстроечным потенциометром. Посмотрел я инструкцию. Стал подстраивать. И...развалился этот самый потенциометр  :7:
Вопрос: как мне определить, какие характеристики он имеет, чтоб купить замену ему?
Вот ссылка (кому интересно) на то, как регулируется эта лампа.

https://youtu.be/5PMHxziTWbs
Вот фото моего развалившегося потенциометра (обведен кружком). Рядом - целый.



 Вижу, что тип 503. На ЧИПДИП такие вроде есть. Но как подобрать правильно характеристики? пытаюсь померить сопротивление.




страничка на ЧИПДИП
https://www.chipdip.ru/catalog-show/90735-trimmer-potentiometers?gq=503&ps=x3

П.С. Блин, да они там все 50 кОм !!
Значит, скорее всего, такой и надо брать...


« Последнее редактирование: Января 27, 2021, 17:08:26 от vodoley69 »

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #7 : Января 27, 2021, 17:14:28 »
vodoley69,
Тестер на последней фотке показывает 2.2к?
Надо померять между крайними выводами, выпаяв его из платы.
Если это то, что я думаю, то именно столько там и д б.

Есть ли какие-то надписи на нём и его деталях?

Схему нашёл только на SE, возможно она отличается. Но там ровно 1 подстроечник возле лампы, регулирует уровень выхода с неё, и он на 2.2к.

Цитировать
Блин, да они там все 50 кОм !!
Где-то не там смотрите, в позициях на заказ, ждать можно до ...
Вот тут https://www.chipdip.ru/catalog-show/trimmer-potentiometers гораздо больше номиналов, недавно покупал 500ом например.
И не обязательно именно такой, главное чтобы в дырки попал и влез по габаритам.
Можно вообще заменить на 2шт постоянных резистора, если нет необходимости крутить(а её скорее и не было).

Оффлайн vodoley69 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 180
  • Репутация: +10/-0
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #8 : Января 27, 2021, 18:04:09 »
razorgolf,
Я погорячился. На выпавшей части потенциометра написано 302


А крутить, таки да, не надо было(
Работать-то без него будет?
« Последнее редактирование: Января 27, 2021, 18:09:18 от vodoley69 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89913
  • Репутация: +9871/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #9 : Января 27, 2021, 18:07:07 »
vodoley69, ДА, микрик как и говорил.

А подстроечник надо на 3ком. Или близко. Измерять в схеме бесполезно, надо выпаивать.

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #10 : Января 27, 2021, 18:19:30 »
vodoley69,
Цитировать
Работать-то без него будет?
Если это тот подсторечник, что я думаю, то скорее всего нет. Он там включен обычным регулятором громкости, с выхода ламповой части подаёт сигнал дальше.
Выпавшая часть соединяет подковку со средним выводом, сейчас он никуда не подключен.

А как держалась выпавшая часть? Обратно не вставить? Или вставить и чем-то поджать, скобу каую-нить сделать и надеть сверху на подстроечник, только положение по громкости подобрать сначала. Хотя если в скобе сделать дырку, то можно и регулировать.
Или заменить, номинал AZG написал.

Можно сфоткать обратную сторону вывалившейся части и то что осталось в плате вблизи?
« Последнее редактирование: Января 27, 2021, 18:23:17 от razorgolf »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89913
  • Репутация: +9871/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #11 : Января 27, 2021, 18:40:02 »
razorgolf, Там же обычно расклепка оплавлением. Учитывая пружинистость все это крайне погано держится. разве что с горем пополам отрегулировать и клеем залить.

Оффлайн vodoley69 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 180
  • Репутация: +10/-0
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #12 : Января 27, 2021, 18:49:18 »
AZG, razorgolf, короче, выпаял.
Померил. Кажется 3-4 кОм



 На фото снизу - верхняя стрелка - оставшаяся часть (задний контакт)
                          нижняя стрелка - выпаянная часть (два передних контакта).

Могу впаять обратно.
Вообще, это не громкость. Регулировка подстройки громкости выведена отдельно. Это какой-то вольтаж лампы. Сейчас он стоит на завышенном положении.
А проц для репетиций очень нужен...Надо че-та думать..)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89913
  • Репутация: +9871/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #13 : Января 27, 2021, 18:56:40 »
ну так выпаять полностью. Собрать хотя бы в среднем положении. И заклеить все наметрво. Проверить, что контакт среднего вывода есть. Затем запаять назад и ждать пока купится замена.

Оффлайн vodoley69 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 180
  • Репутация: +10/-0
Re: какую кнопку (foot switch) надо для VOX Tonelab LE ?
« Ответ #14 : Января 27, 2021, 20:32:34 »
AZG, делаю
