Добрый день!
Хочу в педаль EHX English Muff'n добавить грелку-фильтр, используемую в Marshall 2203KK Kerry King Signature.
Вот схема грелки (обвел ту часть, которую планирую вставить в English Muff'n):

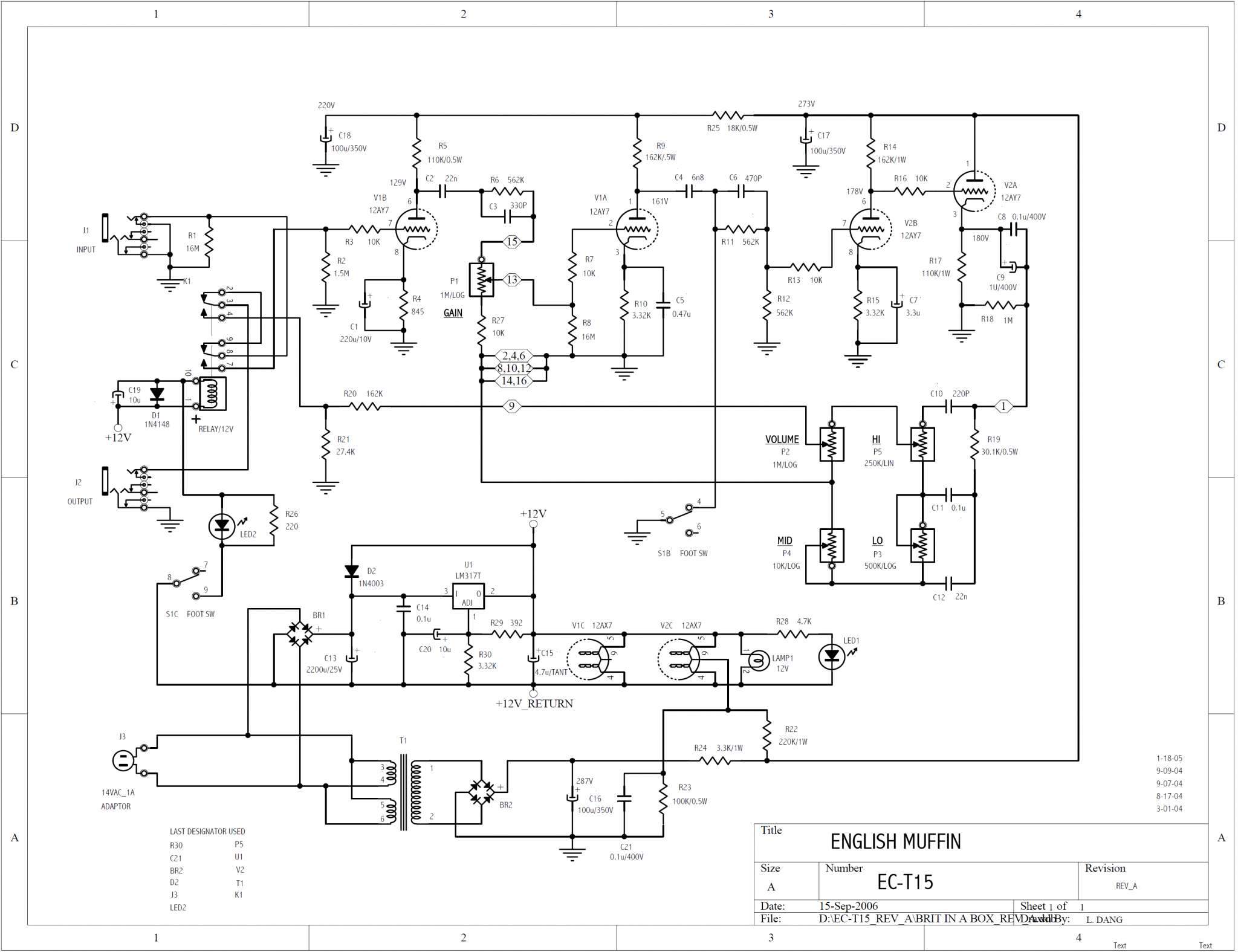

Вот Инглиш Маффин:

Проблема в том, что у грелки двухполярное питание, а у маффина однополярное. Что посоветуете? Допустимо ли для такой грелки заменить двухполярку на схему со средней точкой? Или использовать преобразователь напряжения с гальванической развязкой (искал на алиэкспрессе, не нашел - если можете подскажите модель)?
Любые предложения приветствуются (кроме варианта сделать в отдельном корпусе или не делать вообще).

Согласен. Не вижу никакого смысла копировать "грелку", даже если она Kerry King Signature.

На одном или двух транзисторах можно сделать, что сам Kerry King начнёт завидовать

Я бы вообще с удовольствием замодил бы этот преамп, вот только не знаю что на что поменять.

Ручка верха стоит на 0 всегда, иначе пойдёт зудосрач. Чтоб найти тот же звук, чтоб без него, то НЧ на полную или почти и СЧ на 2 часа или чуть больше, а по громкости где-то на 2 часа... НО появляется шум, хотя как сказал Азнаур (AZG) "лампы все шумят, главное соотношение сигнал/шум смотреть". Ну с этим ещё можно как-то жить учитывая стоимость (хотя за эти деньги можно поискать преамп поприличнее), а вот что мне не нравится, так это фон... Тут два варианта: либо это повышающий транс шлак, либо БП (не родной, китайский, потому-что гнездо поменяли - так легче и потому-что преамп требует переменного питания, а не постоянного как все, т.е. всё через задницу у буржуев как всегда), просто когда отсоединяешь БП, то фон пропадает, т.е. у преампа тру-байпас, а подсоединяешь (даже не включая кнопкой) появляется лёгкий фон... и такой фигни нет с боссовскими педалями.

mega_downloader, Ты что-то не то пил... Причем тут питание переменкой? Организация фильтрации и т.п. там больше влияет.

И на счет такого рода схемотехники - тут требуется подрез ВЧ на выходе наподобие ГТО и т.п. Тогда такие примочи адекватно звучат по верхам. Я тебе про это уже писал.

mega_downloader, Ты что-то не то пил...

вапще не пил

Причем тут питание переменкой? Организация фильтрации и т.п. там больше влияет.

Да это я просто так. Просто обычно приборы работают на постоянке, а этот на переменке, что вызвало проблему именно у нас с поиском блока питания. Родной-то на 120V, пускал какое-то время через преобразователь той же фирмы кЫтайской newstar, но там даже с самой вилкой проблемы были. Вот щас думаю попробовать опять его.

И на счет такого рода схемотехники - тут требуется подрез ВЧ на выходе наподобие ГТО и т.п. Тогда такие примочи адекватно звучат по верхам. Я тебе про это уже писал.

Да, что-то писал, было, понял, что ничего не понял, но что-то понял, а что-то - это то, что надо модить. Шо есть ГТО? Вообще на платах научился аккуратно впаивать и выпаивать, поэтому надо лишь знать что делать, что выпаивать и что впаивать.

Не хочу объяснять если ты даже это не поняло.

Не, я понял, что ГТО - готовность к трудовой обороне, но какое отношение это тут имеет?

Верх можно по-разному резать, в смысле в схеме, так я не разбираюсь в этом просто. Вон как runing написал, так мне понятно, на плате всё размечено, а компоненты достать всегда можно.

... и добавил:

Самый простой мод от зудосрача, это один керамический конденсатор в схеме из одного места удалить и его же в другое место припаять

Конденсатор С6 по схеме удаляешь и потом паяешь его же параллельно резистору R14.
Ну и С4 желательно увеличить до 22n.

  (Ссылка на вложение)

А вольтаж какой для C4?

Просто эта "готовность к трудовой обороне", тоже используется в гитарном звуке.

(нажмите чтобы показать/спрятать)

Сразу возникает вопрос к производителям: нахрена делать такой неадевкатный верх?

Что, лень даже схему посмотреть? Там же указано напряжение на каскаде. +161V
Конденсатор не менее +250V

Так я же написал, что не разбираюсь.

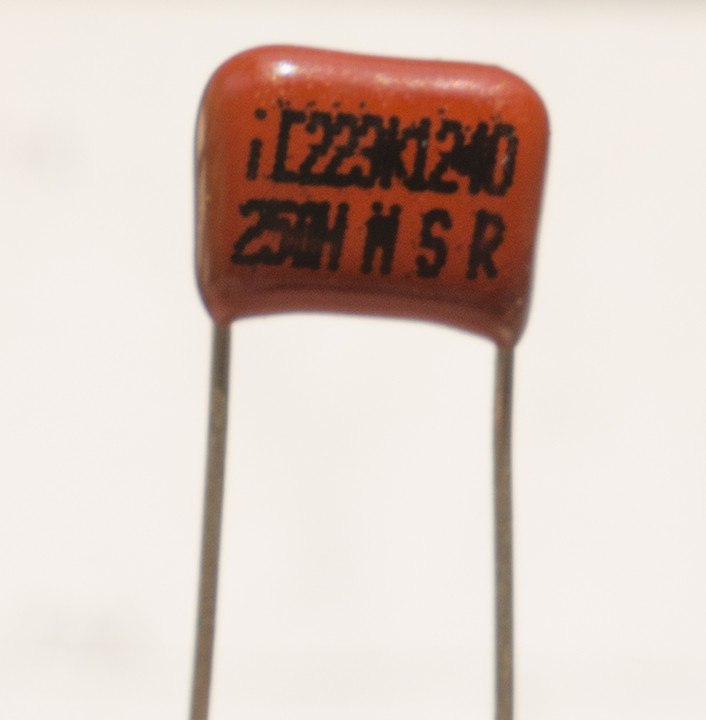

Такой пойдёт?
