что-то очень дорого, в районе 10к евро вроде как...

... и добавил:


там дорого, как я подозреваю, из-за того что очень прецизионные механизмы внутри самой лазероной головы - вся механика закрыта в коробке и работает очень точно, и пользователь даже не видит ее работы. а лазер на продукт уже проецируется с помощью линзы. Т.е. у нас нету длинных ремней, шестерен и прочего стаффа, как у 15 ваттных (которые по факту - 6-7W в лучшем случае) китайцев за 500-600 баксов. И я подозреваю что точность китайцев будет ощутимо меньше. Для педалей может и хватит, а вот для того, для чего используется данная машина - будет недостаточно.


... и добавил:

Тем временем - версия +

(Ссылка на вложение)     (Ссылка на вложение)

1. Переключатель - добавляет к С3 еще 68нФ (суммарная емкость становится около 80нФ)
2. Пот гейна заменен на 250К, логарифм - позволяет более плавно крутить собственно сам кранч, хагейн достигается уже после 80% оборота потенциометра. Мне так куда больше понравилось.
3. Все конденсаторы в звук заменены на полистирол чуть больших габаритов (высоковольные на 400в dc) (за исключением выходного 2.2uF - он заменен на 10uF тантал). Обратил внимание что почему-то большие по размеру конденсаторы чуть интереснее звучат, чем такого же номинала, но мелкие (на мелкий вольтаж). И для меня однозначно в перегрузе порадовал полистирол, в отличии от полипропилена. Полистирол дает более насыщенный окрас, в районе 4-5кгц, и на удивление - это оказалось слышно.

... и добавил:

А ночью,  после того как педалина была закончена - я радовал соседей AC/DC в собственном исполнении.... Единственное что более-менее умею играть на гитаре.... не гитарист я. ))

(Ссылка на вложение)

а что дает это суммирование до 80нФ? У меня стоит пот на А200К, всё отлично, а попробовал поставить А250К, появился свист. Вернул обратно на 200)) И еще подскажите пожалуйста, почему 10uF, вместо 2,2 и на какое напряжение можно ставить тантал, если схема с модом преобразователя ? К стати классные у вас кранчи получаются!) Я тоже че та стал неравнодушен, пару собрал уже, супер!)

Свист - где-то кривой монтаж и ловишь возбуд. Меньший пот дает меньшее усиление, и соответсвенно не доходишь до возбуда. Я ставил до 1Мом, но по факту - больше 500к звук уже совсем никакой.

80nF дает чуть больше низа, и соответсвенно - более крупное зерно. Некоторые любят такое "фуззение" небольшое.
10uF - потому что было под рукой, да и чуть больше динамики получается что-ли по ощущениям.
Тантал ставить на напряжение большее чем напряжение питания на 10-20%. Так чтобы наверняка и с запасом.


Последний, достаточно клевый приобор получился с использованием ассиметричного включения ограничивающих диодов

(Ссылка на вложение)       (Ссылка на вложение)

да, попробовал добавить емкость примерно до 80n, низ прибавляется) Можно вообще как вариант, поставить переключатель с конденсатором, включать и выключать его..)

а вы к стати какие корпуса используете, G0124 ?

нашел ваш сайт, правда он работает только на английском, в тестовом режиме он или не готов просто еще?

Demo:


https://youtu.be/W-eKVve29a0

должны светится оба. Проверь полярность второго диода - она должна быть противоположной первому.
Если выкрутить громкость в ноль - то у тебя сигнальный провод выходного разъема притягивается к земле - и звука не должно быть в принципе (откуда звук при закрытом выходе?).

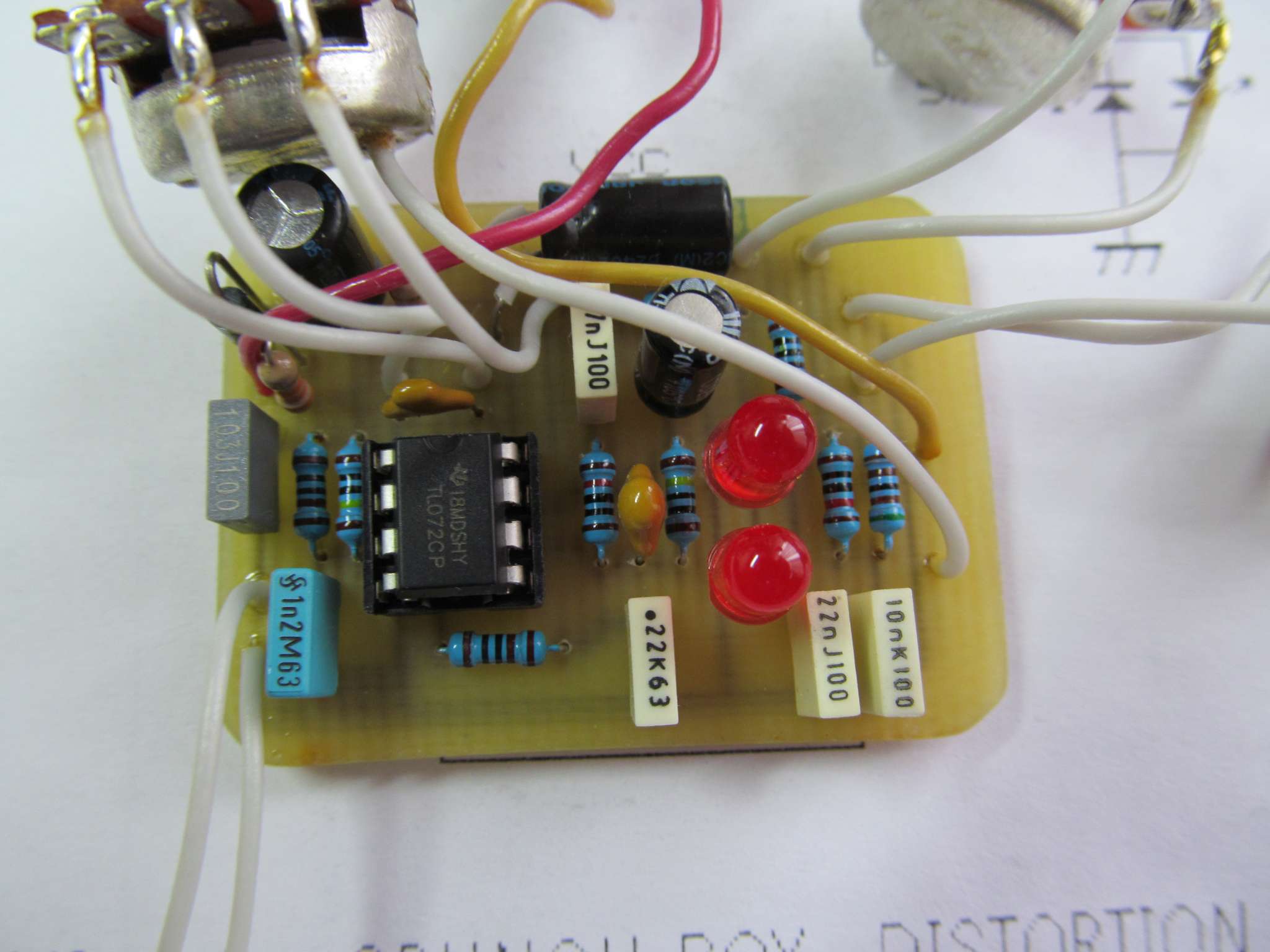

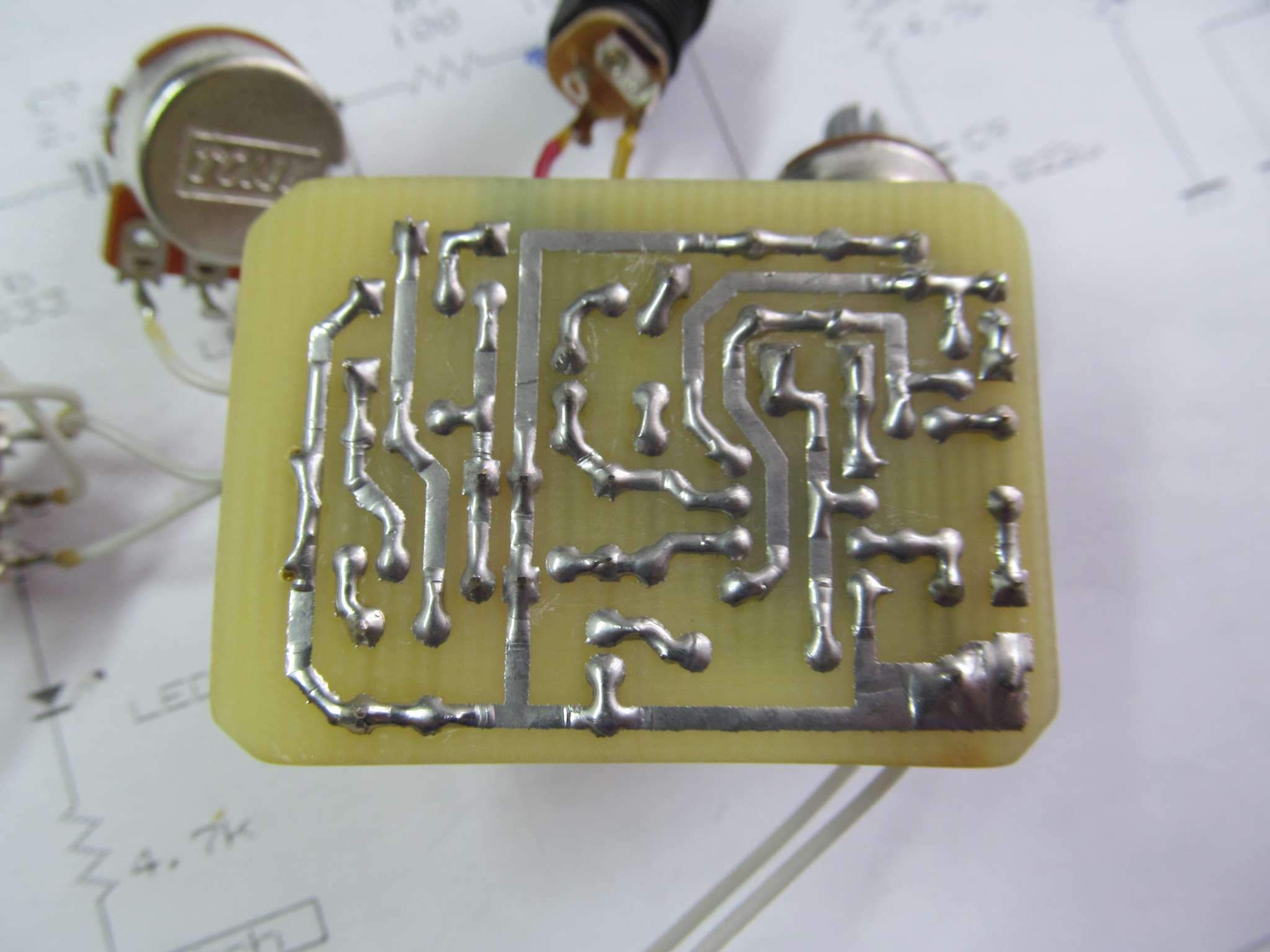

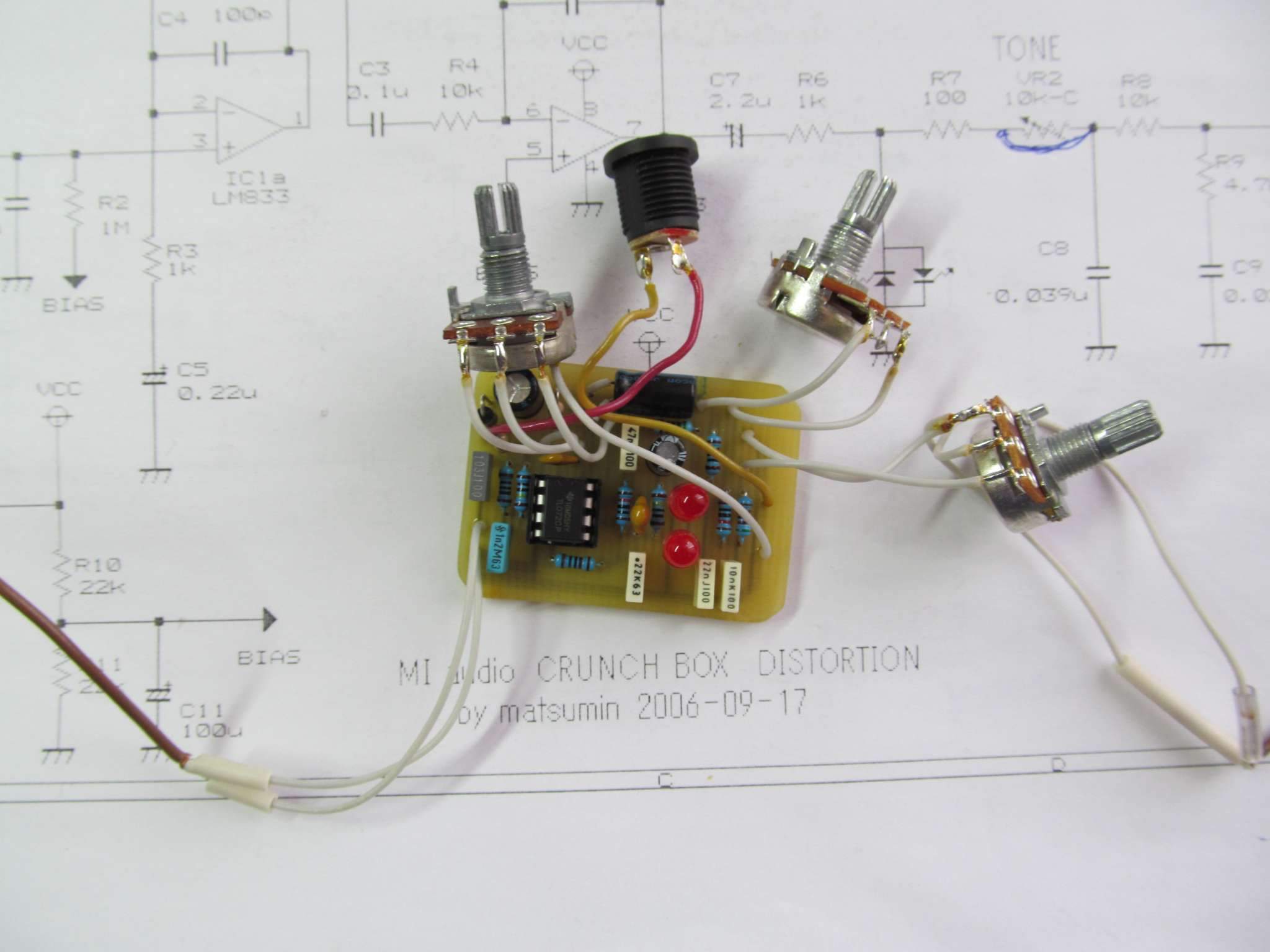

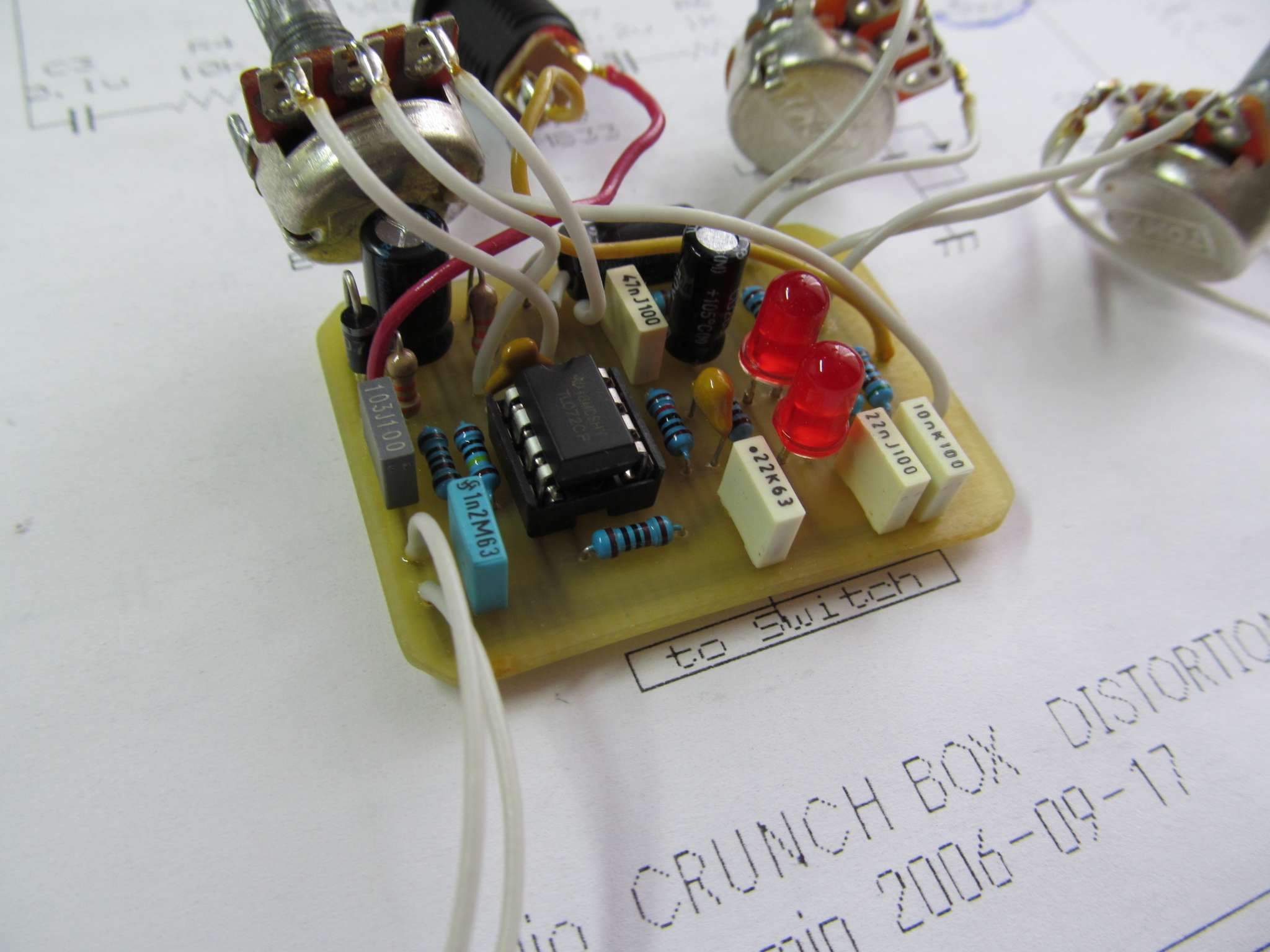

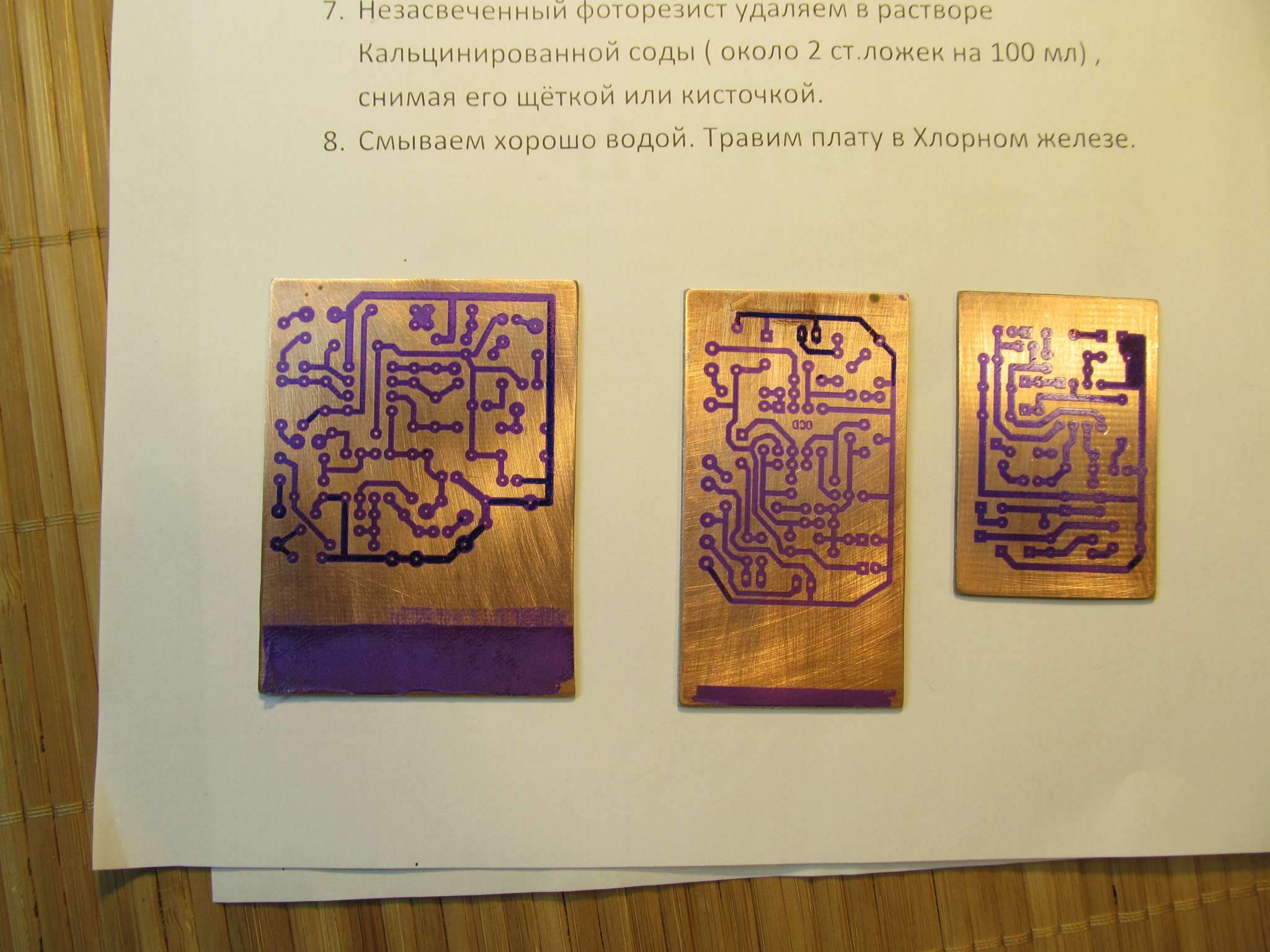

Вот и я спаял себе эту примочку. Плату делал фоторезистом , микросхема правда пока стоит TL072 - с  ней нормально звучит, ничего не свистит , оригинальную не купил ещё . Запустилась сразу же без проблем  , но поменял немного номиналы деталей согласно рекомендациям Tander для уменьшения бубнежа. Конечно немного не хватает середины на тихой громкости в ламповый усилитель, но при разгоне усилителя до большой громкости появляется тот самый вкусный  перегруз. Светодиоды впаял пока красные 5-мм. Может попробую поставить зелёные . Для такой простой и копеечной схемы звук очень крутой и сочный , однозначно интереснее Тубскримера и ДС-1 . Буду оформлять в корпус , очень рекомендую этот Кранчбокс , в который раз убеждаюсь что простые схемы могут звучать очень круто )) На очереди хочу собрать ещё проще MXR Dist+ ))) Спасибо Tander за схему !

Вся пленка - https://www.tme.eu/pl/Document/48cf834e212aaf330278e6d0484b5ff2/mpem.pdf эта. брал с расставом ножек 5 и 7.5мм.
Тантал - обычный смд-тантал на 16в. габарита А или Б.
