Намотать транс - это как горячее пиво, вроде бы "ФУ!" , но можно и пристраститься)
Решил в праздники намотать выходничек , и понятно что сейчас все продается и все покупается, интерес вовсе не в том (мотать буду 100 ватник , хотя есть пару покупных в запасе) .

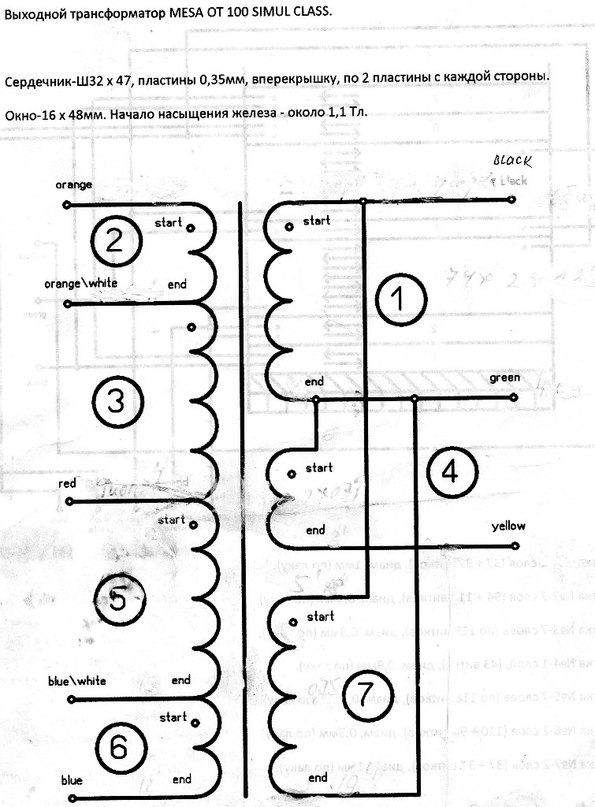

Пока остановился на трансе вот таком , провод первички причем я смогу заюзать не 0.3 ,а 0.5 , и возможно даже чуть толще ( нет смысла мотать унылый выходник с активным сопротивлением под сотню ом у первички) . Буду выкладывать по ходу дела фото, может кто еще угарит по такому странному хобби)

Оффлайн Romuald 2

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #1 : Декабря 16, 2013, 10:52:43 »
Очень интересно.

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 272
  • Репутация: +1496/-2
  • toiler
Re: Клуб любителей намотать трансформатор
« Ответ #2 : Декабря 16, 2013, 11:01:52 »

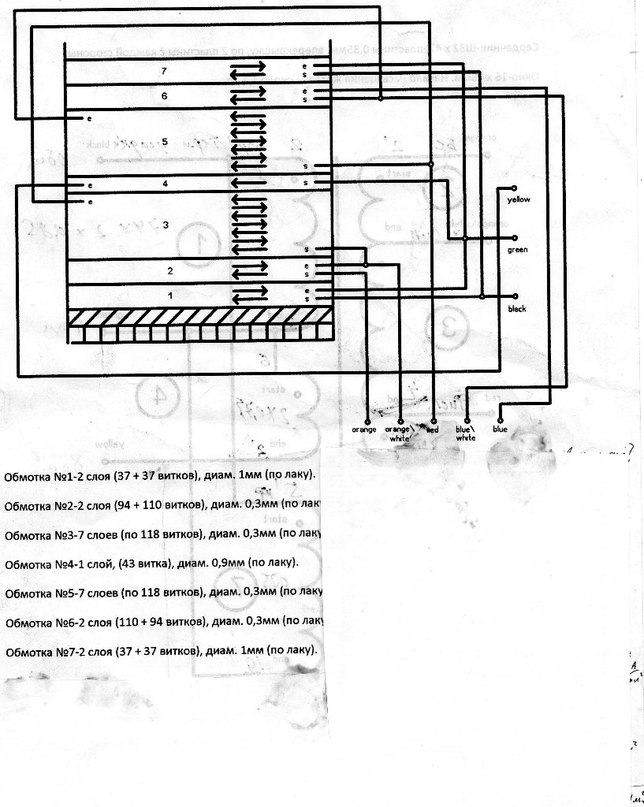

В клубе.Эти фотки я выкладывал...Там еще мои каракули замазаны :crazy:
А намотал я его без изменения количества витков,на железе от ТСШ-170.
Только вторичку на 16 ом нагрузки добавил.

Оффлайн Мясников Автор темы

  • Эксперт
  • *****
  • Сообщений: 1859
  • Репутация: +256/-42
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Клуб любителей намотать трансформатор
« Ответ #3 : Декабря 16, 2013, 11:05:32 »
Сергей Куфлей,   1 секцию на 16 добавил или пару?  по сколько витков?

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 272
  • Репутация: +1496/-2
  • toiler
Re: Клуб любителей намотать трансформатор
« Ответ #4 : Декабря 16, 2013, 11:08:06 »
Сергей Куфлей,   1 секцию на 16 добавил или пару?  по сколько витков?
Одну.50 витков.

Оффлайн Мясников Автор темы

  • Эксперт
  • *****
  • Сообщений: 1859
  • Репутация: +256/-42
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Клуб любителей намотать трансформатор
« Ответ #5 : Декабря 16, 2013, 11:17:56 »
в середину положил?

... и добавил:

и кстати,как тебе симул-класс в сравнении с обычным оконечником?

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 272
  • Репутация: +1496/-2
  • toiler
Re: Клуб любителей намотать трансформатор
« Ответ #6 : Декабря 16, 2013, 11:24:31 »
Намотал прямо сверху.
Симул-класс нравится.Но сложнее реализовать.

... и добавил:

Мы сравнивали с Маршал Керри Кинг.В нем оконечник на КТ 88.
У меня EL 34.Симул-класс победил.
И,что интересно,на слух особо нет разницы.Она стала слышна на записи.Маршал утонул в миксе.
Условия все были равные.
Использовались только оконечники.
« Последнее редактирование: Декабря 16, 2013, 11:38:15 от Сергей Куфлей »

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1209
  • Репутация: +219/-1
  • Если нельзя, но очень хочется, то можно
Re: Клуб любителей намотать трансформатор
« Ответ #7 : Декабря 16, 2013, 13:05:46 »
Мясников, "Намотать транс - это как горячее пиво, вроде бы "ФУ!" , но можно и пристраститься)"
Начну с подогретого пива. Нам, студенческой братии, в 80е годы в Питере зимой подогретое пиво в  мааленьких ларечках с одной тетенькой, очень утепляло зимние вечера и приукрашало присутствующих дам...!
А теперь про трансформаторы. Всегда под боком 2 усилителя с выходными трансформаторами, намотанными мной. Уже и забыл, что мотал сам и то сколько вечеров за этим провел, а вот то, как они работают нравится все больше.
 Это я так подписался  :). С удовольствием послежу за темой.

Оффлайн Мясников Автор темы

  • Эксперт
  • *****
  • Сообщений: 1859
  • Репутация: +256/-42
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Клуб любителей намотать трансформатор
« Ответ #8 : Декабря 16, 2013, 14:00:57 »


первая обмотка на месте! пошел искать чем пропитать))) забыл про этот момент заранее


Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 272
  • Репутация: +1496/-2
  • toiler
Re: Клуб любителей намотать трансформатор
« Ответ #9 : Декабря 16, 2013, 14:09:25 »
А она что,в один провод?

Оффлайн Мясников Автор темы

  • Эксперт
  • *****
  • Сообщений: 1859
  • Репутация: +256/-42
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Клуб любителей намотать трансформатор
« Ответ #10 : Декабря 16, 2013, 14:14:29 »
ну так 74 витка в начале , и последняя будет 74 , это в параллель будет для 4 ом вторичка, или меня поселил обеденный тупак какой?  :crazy:

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 272
  • Репутация: +1496/-2
  • toiler
Re: Клуб любителей намотать трансформатор
« Ответ #11 : Декабря 16, 2013, 14:30:43 »
А!Ну,да!У меня провода 1 мм не было.Так я брал 2Х0.85 мм.Просто помню что в два мотал.
А каркас от чего?

Оффлайн Мясников Автор темы

  • Эксперт
  • *****
  • Сообщений: 1859
  • Репутация: +256/-42
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Клуб любителей намотать трансформатор
« Ответ #12 : Декабря 16, 2013, 14:38:27 »
гигантский дроссель, тесла вроде бы)  там железо очень крутое

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 272
  • Репутация: +1496/-2
  • toiler
Re: Клуб любителей намотать трансформатор
« Ответ #13 : Декабря 16, 2013, 14:50:55 »
Я сразу выводы вторички в термо усадку вставлял.А первичку гибким проводом выводил.
И все выводы в отдельные прорези.
Жду продолжения.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5781
  • Репутация: +178/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Клуб любителей намотать трансформатор
« Ответ #14 : Декабря 16, 2013, 15:00:40 »
Мясников, Мотаешь ручками? В смысле укладываешь рукой?
