Re: Клуб любителей намотать трансформатор
« Ответ #1020 : Августа 14, 2016, 22:50:20 »
Цитата: Get high от Августа 14, 2016, 22:17:49
Вообще-то там каркас проклеен эпоксидкой, все углы сглажены-спилены алмазным надфилем и лаком все пропитывается - что куда протрется?
Не рассмотрел. Пардон  :pardon:

Оффлайн Get high

  • Новичок
  • *
  • Сообщений: 56
  • Bonanza Republic
Re: Клуб любителей намотать трансформатор
« Ответ #1021 : Августа 24, 2016, 17:29:17 »
Народ, подскажите кто соображает. Я думал что что-то понимаю в размерах EI англо-саксонских, оказалось - нифига. Вот есть у меня какие-то трансы хз какого типоразмера (я думал EI-114), а вот боббина от них и в каталоге указано что для EI-150. Помогите разобраться.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Клуб любителей намотать трансформатор
« Ответ #1022 : Августа 24, 2016, 17:32:16 »
ты б хоть размеры сердченика возможные померял, да высоту самого каркаса...

Оффлайн Get high

  • Новичок
  • *
  • Сообщений: 56
  • Bonanza Republic
Re: Клуб любителей намотать трансформатор
« Ответ #1023 : Августа 24, 2016, 18:04:56 »

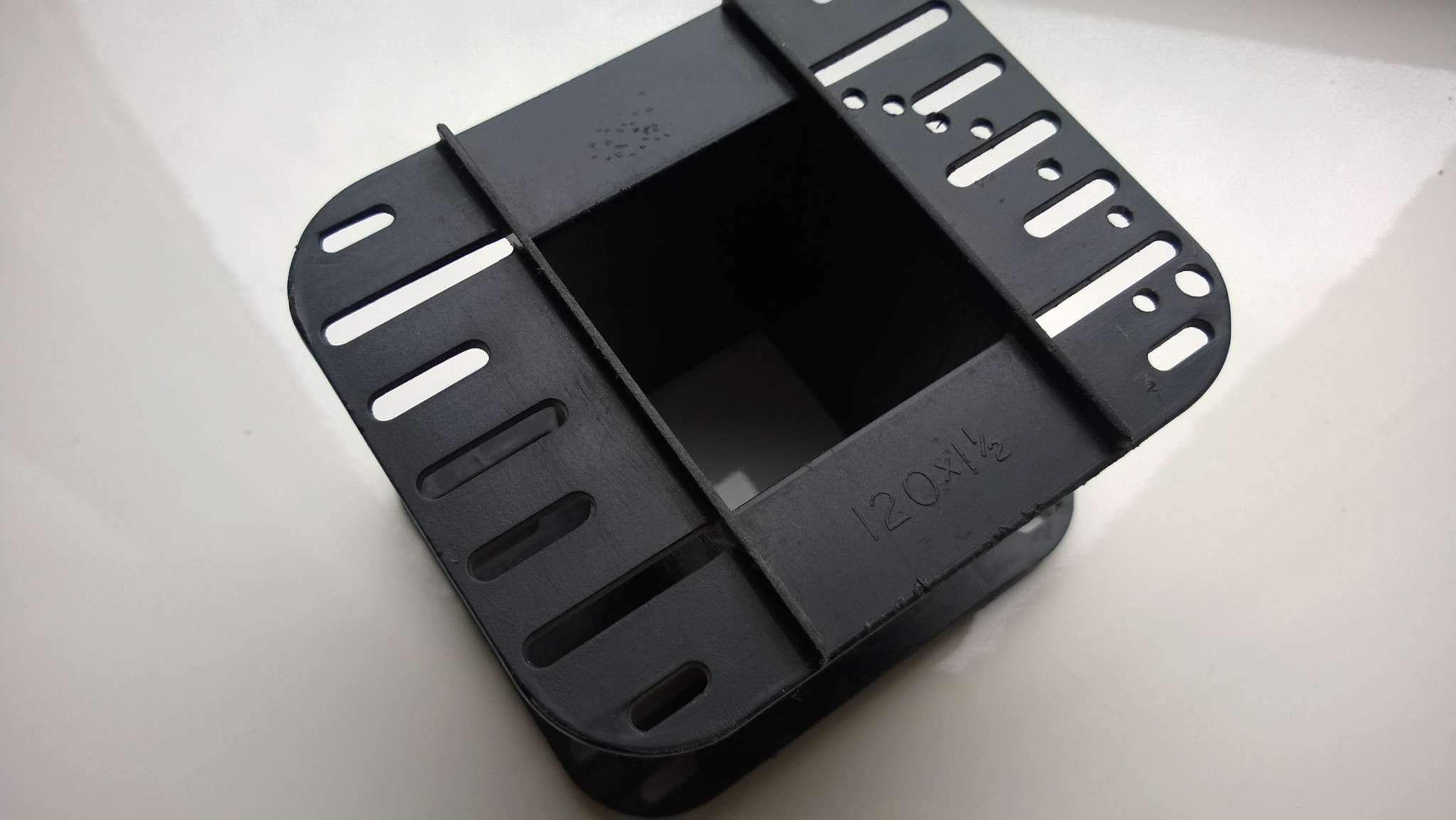

Боббина вот под эти пластины
Вот эта катушка в каталоге http://www.milesplatts.co.uk/contentfiles/MilesPlatts-3780.pdf page#16 по английской терминологии  UK 120, по американской EI 150. Трансформаторы произведены в Англии. Нихрена не понятно как эти EI меряются, на Alibaba и Aliexpress это размер длинной части в мм.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2311
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #1024 : Августа 24, 2016, 18:12:16 »
« Последнее редактирование: Августа 24, 2016, 18:16:57 от Валентин Гаврилов »

Оффлайн Get high

  • Новичок
  • *
  • Сообщений: 56
  • Bonanza Republic
Re: Клуб любителей намотать трансформатор
« Ответ #1025 : Августа 24, 2016, 20:23:16 »
Валентин Гаврилов,  извините, но это скорее всего не американские типоразмеры EI вот например http://www.villaindustrias.com/catalogos/ei-lamination.pdf стр.23

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2311
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #1026 : Августа 24, 2016, 20:33:21 »
Они различаются ,эти EI  железяки , по размерам . Вот здесь "немецкие размеры" (железо от бесперебойников таких размеров )   http://www.audioalt.ru/in_category_new.php?cat=68

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1027 : Сентября 25, 2016, 12:19:24 »
Что-то тут все за выходники да за питальники. Вот. Накрутил входной транс. Хотел 1:10, но не влезло :) получилось где-то 1:8 -1:9.2150765-0
Первичка 750 витков, вторичка получилась 6300 витков. Провод 0.071. Был бы 0.06 - влезло бы. Индуктивность первички получилась 4 Гн. Что, конечно, не очень хорошо.
Прослушка между звуковухой и усилителем показала что низа не хромают (на слух) а верхов чуть подбрасывает. (Ну так показалось)

Оффлайн Get high

  • Новичок
  • *
  • Сообщений: 56
  • Bonanza Republic
Re: Клуб любителей намотать трансформатор
« Ответ #1028 : Сентября 26, 2016, 14:15:09 »
Ухтыж, а что за железка? Судя по индуктивности не пермаллой. Че-то реально маловата индуктивность...
А я все хочу тоже пере-мотать трансик согласующий на пермаллое, но все лень. Есть готовый 1:7 фотку я выкладывал в теме про DI - индуктивность первички что-то около 300Гн
« Последнее редактирование: Сентября 26, 2016, 14:18:03 от Get high »

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1029 : Сентября 26, 2016, 18:03:00 »
Get high, пермаллой. Какой - хрен знает. Но у меня есть еще более худшего качества, но тоже пермаллой.
Да и вполне нормальная индуктивность для 750 витков и сечения сердечника 4х8 мм.

... и добавил:

Я трансы на пермаллое хочу намотать под компрессор LA-2

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 117
  • Жить по Совести
Re: Клуб любителей намотать трансформатор
« Ответ #1030 : Сентября 27, 2016, 08:42:13 »
Цитата: Get high от Августа 24, 2016, 18:04:56
Боббина вот под эти пластины
Вот эта катушка в каталоге http://www.milesplatts.co.uk/contentfiles/MilesPlatts-3780.pdf page#16 по английской терминологии  UK 120, по американской EI 150. Трансформаторы произведены в Англии. Нихрена не понятно как эти EI меряются, на Alibaba и Aliexpress это размер длинной части в мм.
По британской и американской системе 150 - это 1,5 дюйма ширина центрального керна
Для соображалки по спецификации http://www.edcorusa.com/b150-50-00
« Последнее редактирование: Сентября 27, 2016, 08:44:51 от Rasha »

Оффлайн Get high

  • Новичок
  • *
  • Сообщений: 56
  • Bonanza Republic
Re: Клуб любителей намотать трансформатор
« Ответ #1031 : Сентября 27, 2016, 10:04:38 »
Oldvist, я неправильно понял где первичка, для 750витков вполне нормально, сечение-то мизерное, а какая примерно мю0 расчетная?

Rasha, если с EI-150 еще более/менее понятно и можно согласиться, то как быть с UK120 или 120х1/2 ?

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1032 : Сентября 27, 2016, 13:51:49 »
Get high, мю расчетной нет. Нашел транс. Снял с него все. Накрутил тестовые 500 витков. Измерил индуктивность. Пересчитал количество витков первички для получения 5 Гн, чтобы получить 600 Ом на 20 Гц. Получил в районе 750. Для К.тр = 10, вторичка выходила 7500 витков, да вся не влезла :)

... и добавил:

Кстати, вот - сегодняшний поциЭнт:
2151396-0
Транс от бесперебойника на железе EI76
Послужит на этот раз донором железа на сразу два одинаковых выходника под EL84 (для тини и дарк терроров)
После 20 минут орудования инструментами, которые на переднем плане следующей фотки, получил следующую красоту:
2151398-1
Теперь буду делать два каркаса из текстолита. Получатся сердечники с сечением 25.5х25  мм ибо весь пакет на этом трансе от бесперебойника как раз 50 мм. Если быть точным, то 50.5 мм. Одна пластина осталась.
« Последнее редактирование: Сентября 27, 2016, 13:58:52 от Oldvist »

Оффлайн Get high

  • Новичок
  • *
  • Сообщений: 56
  • Bonanza Republic
Re: Клуб любителей намотать трансформатор
« Ответ #1033 : Сентября 28, 2016, 11:42:42 »
пластины 0,5мм?
вместо 2х выходников на EL84 лучше 1 на 6L6 или EL34 по-моему... да и каркасы запиливать ненадо. Мы в свое время чтобы не мучаться заказывали просто раскрой каркасов из стеклотекстолита 1 и 1.5мм на ЧПУ и все - вручную морочиться долго и качество не то.
« Последнее редактирование: Сентября 28, 2016, 11:45:46 от Get high »

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1034 : Сентября 28, 2016, 12:52:04 »
Цитата: Get high от Сентября 28, 2016, 11:42:42
пластины 0,5мм?
вместо 2х выходников на EL84 лучше 1 на 6L6 или EL34 по-моему
Пластины да, по пол-литра :)
Для выходников на 6L6 или EL34 у меня есть железо EI96. А тут как раз нужны два выходника под 84-е ёлки. Но каркасы да, придется с текстолита вручную резать.
