Простейшая проверка по габаритке. Сначала считаешь ее. Затем считаешь мощность обмоток, и смотришь чтобы вписалось в габаритку с запасом. Если вписывается ищешь ошибки расчета. Понимаю, что с каркасом окно не шибко большое, придется искать компромиссы.

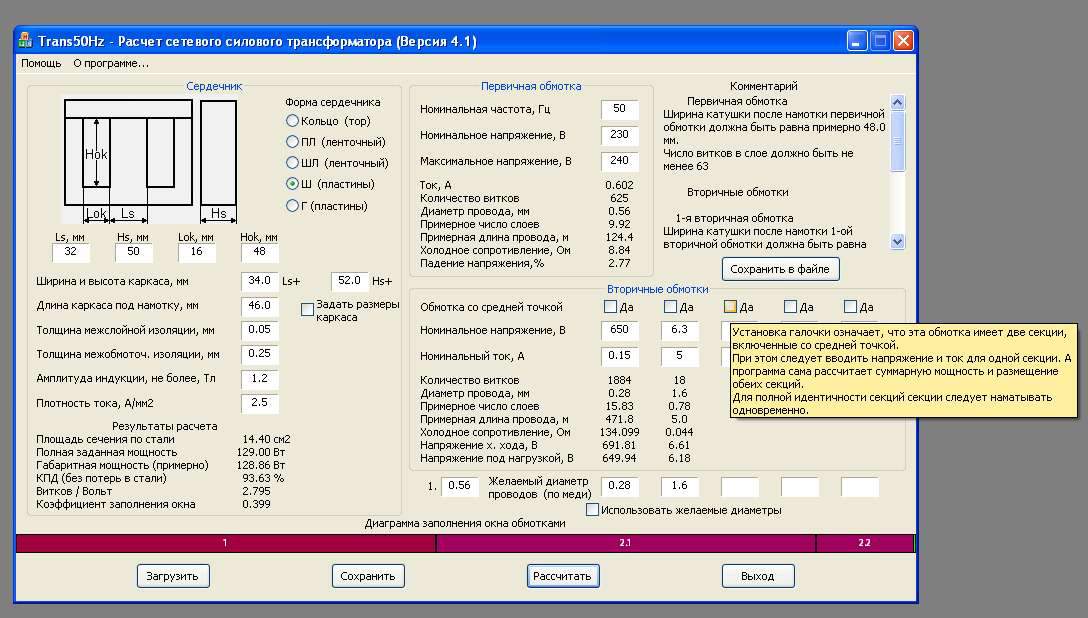

himm, твой транс под индукцию 1,2 Тл, плотность тока 3 А/мм.кв (диаметры по меди) под мост
Первичка - 543 вит , 0,5 мм
320 В - 680 вит, 0,3 мм
60В (обмотка смещения) - 160 вит, 0,15 мм
6,3В - 18 вит, 1,45 мм (или 2 обмотки по 18 вит, 1 мм - лучше будет укладка)

Схема у тебя, скорее всего, под выпрямитель со средней точкой - сейчас дешевле и скорее сделать выпрямление мостом.
Смещение, вероятно, берется от анодной обмотки, либо отводом от одного из плечей анодной обмотки. Второй вариант под мост не подходит, а первый - менее надежный, чем отдельная обмотка смещения.
Если сделать в накальной обмотке отвод после 8 витка, то как раз и будет 3,15 - 0 - 3,15. Но можно и не делать, а сделать искуственную среднюю точку из двух резисторов по 100 Ом - эффект будет тот же и назначение то же - уменьшение наводок от питания накала переменкой. Еще эту среднюю точку желательно прицепить к делителю от анодки, чтоб относительно земли было 50-70В.

Сделать небольшую платку для смещения, думаю не предоставит труда, а может даже на той плате можно будет передлать - надо посмотреть. Если же плата вместе с выпрямителем под среднюю точку, то 2 дополнительных диода тоже можно воткнуть, чтоб получить мост - надо саму схему посмотреть и лейку платы.

himm, Эта плата универсальная и легко конвертируется в то, что надо. Убираешь перемычку на питание смещения, 220К меняешь на 15К например (подобрать под требуемый диапазон регулировки смещения), туда один вывод от обмотки смещения, второй вывод на землю. Двойные диоды выпрямления анодки переделываешь в мост, т.е. катоды объединяешь и на землю, анодку подаешь на средние точки между диодами.

himm,  Хочется самому - изучать основы. И есть тема по сборке 800-ки. Проще там все разжевывать. У тебя тут буквально убрать одну перемычку, поставить вторую и заменить резистор. Но для начала намотай весь комплект трансов чтобы работать предметно.

Я же написал - там все перекраивается очень малой кровью. Универсально сделано. Так что можно смело мотать как Vitallka указал.
