Re: Клуб любителей намотать трансформатор
« Ответ #1230 : Августа 15, 2017, 20:31:45 »
Цитата: Алексей Ф от Августа 15, 2017, 09:59:33
А из чего каркас выполнен?

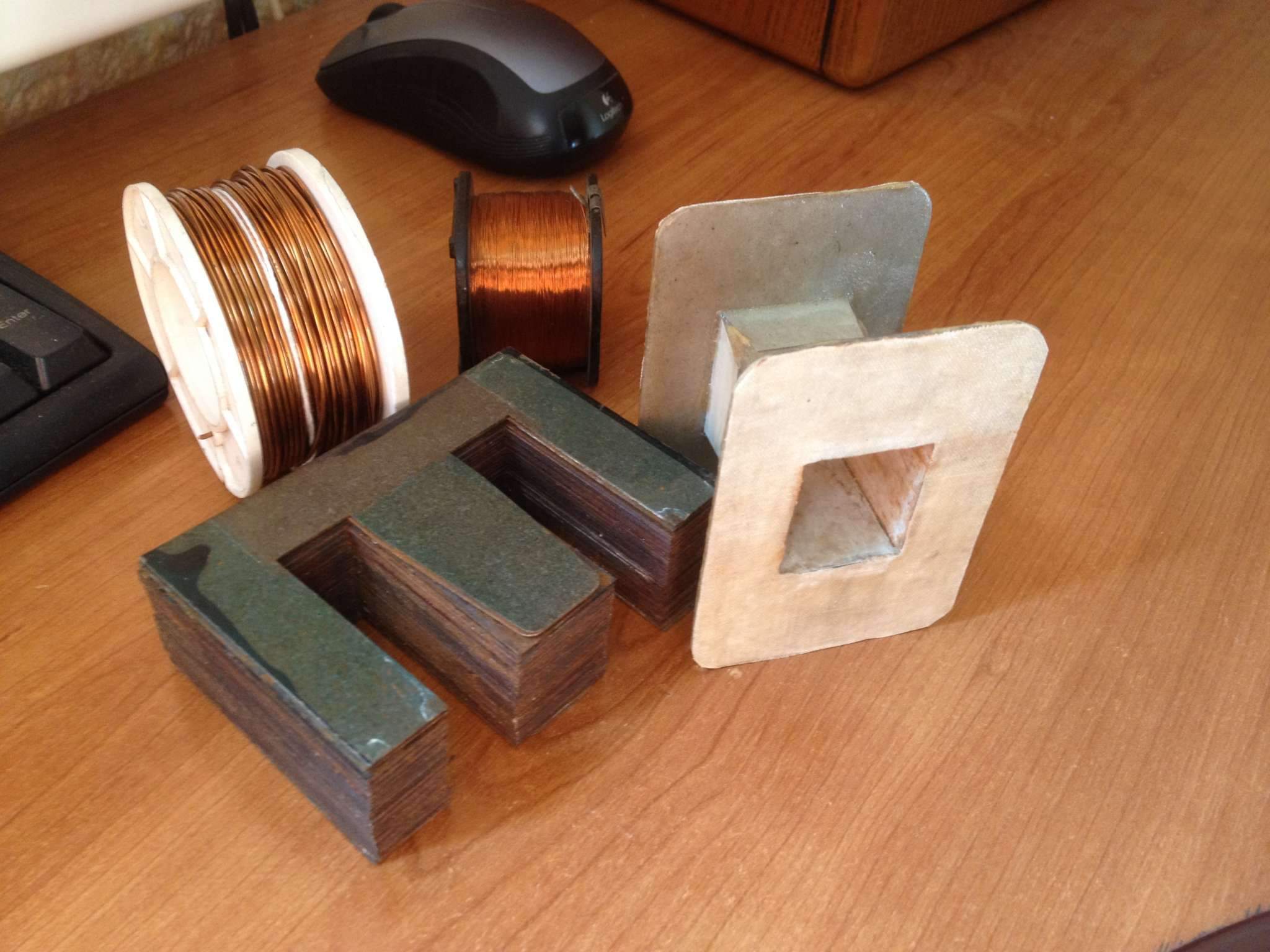

Каркас из картона, пропитанного лаком в несколько слоев.
Цитата: Валентин Гаврилов от Августа 15, 2017, 07:05:48
Сечение  26 х 29 мм   маловато  :(    Ватт 15-20  можно получить с такого транса .....я бы для себя  под 6п3с  (-Е)  выходник на таком не стал мотать .  Если только под 6п6с  РР  .
Ну как бы 7,5 квадратов... не так уж и мало...
Цитата: AZG от Августа 15, 2017, 10:00:54
Валентин Гаврилов, Это не HiEnd. По сечению крупнее многих заводских полтинников. Гитарный потянет без проблем.

Medvedeff8, Приведенку считай от 4 до 6 К. Обе лампы с этим работать будут без проблем. Остальное есть выше по теме.
Да вот чё то не нашел... вроде как всю ветку проштудировал... Ну так, как подсказывает мне интуиция, первичку мотать 1800 витков с отводом от середины, вторичку 54 витка + 26 витков + 30 витков, для 4-8-16 Ом нагрузки соответственно. При этом приведенка будет чуть больше 4к. Нормально?

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1231 : Августа 15, 2017, 20:56:42 »
Medvedeff8, нормально. Для лучшего выравнивания приведенки по сопротивлению нагрузки я б вторичку чуть поправил - 54+23+33.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Клуб любителей намотать трансформатор
« Ответ #1232 : Сентября 08, 2017, 19:00:16 »

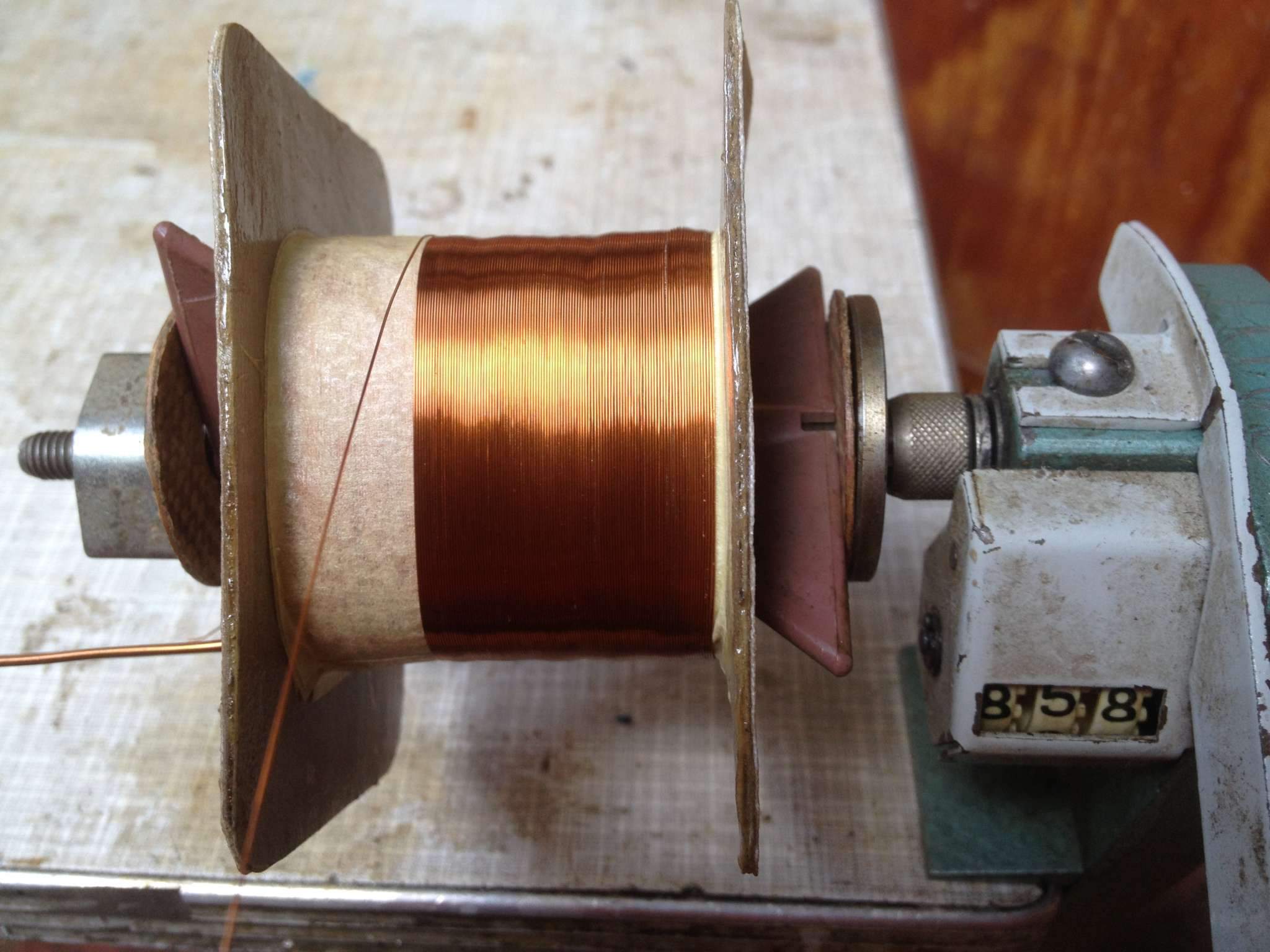

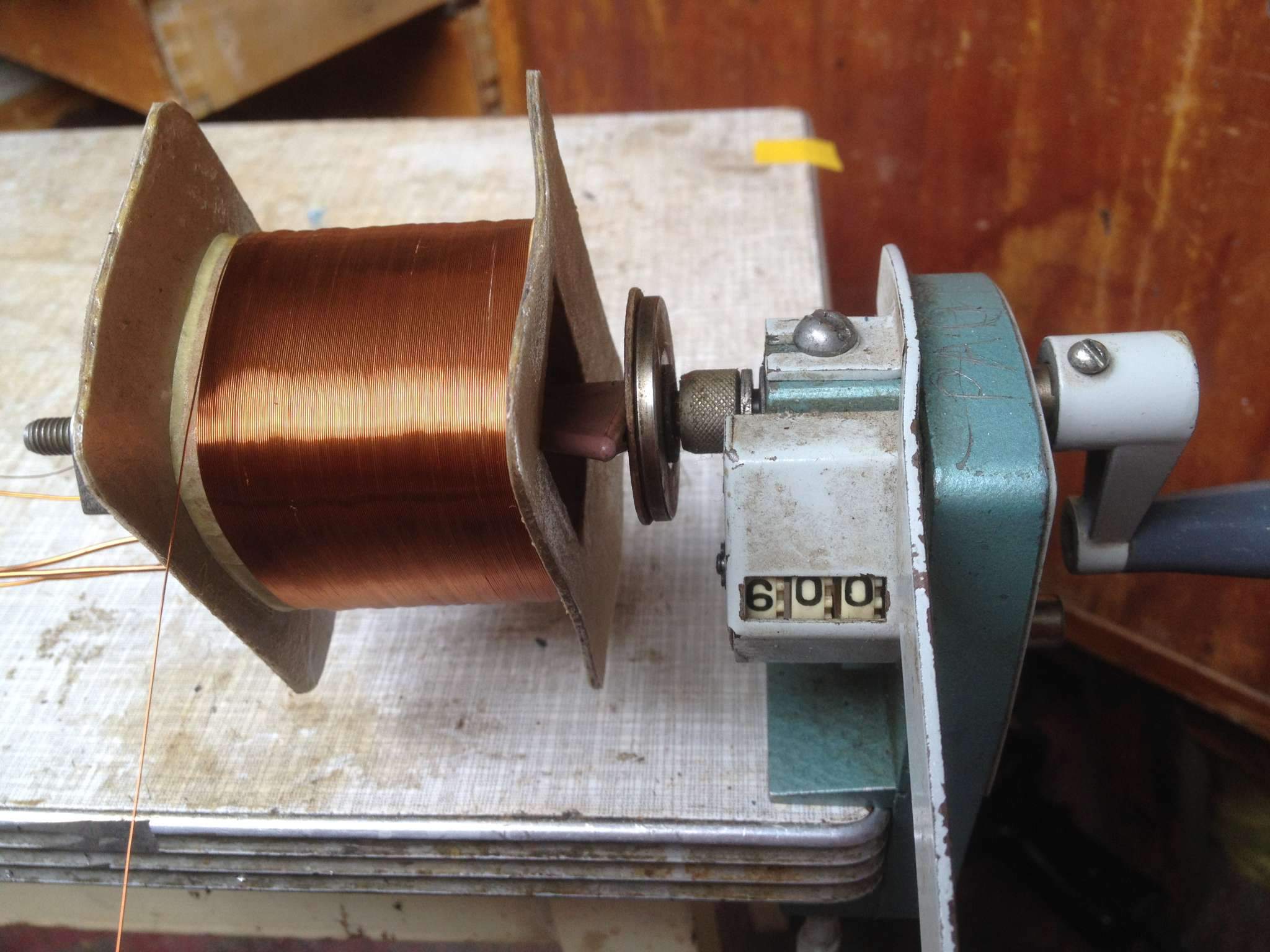

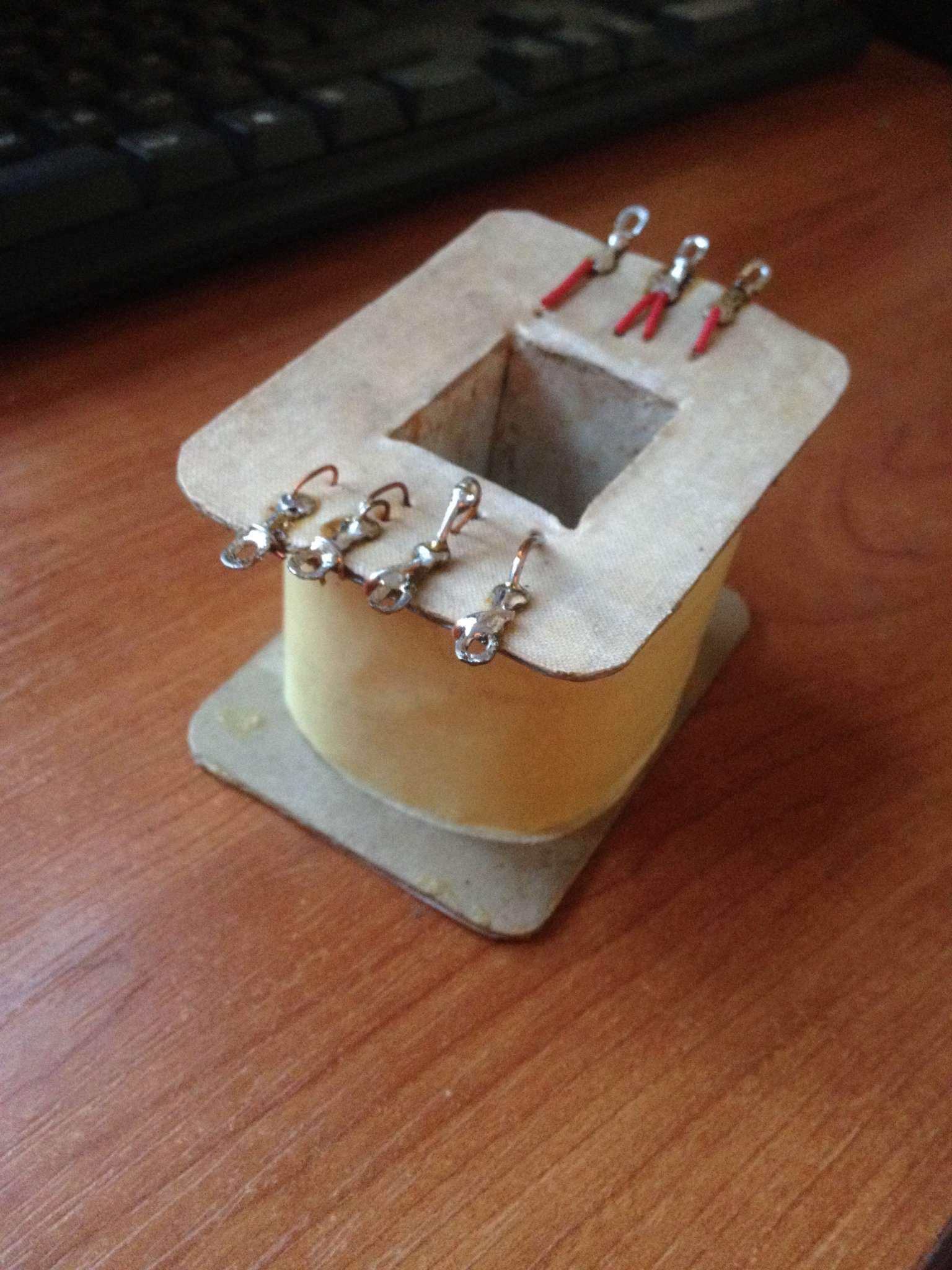

Намотал трансформатор. Первичка 900+900, вторичка 54+23+33. Сначала намотал первую часть вторички 54 витка для 4 Ом, затем половину первички, затем 23 витка вторички, потом вторую половину первички, и поверх третью часть вторички 33 витка. Омическое сопротивление первички составляет 59+68 Ом. Первичка вышла 12 слоев по 150 витков проводом 0,23 мм. Вторичка под 4 Ом проводом 1,2 мм. Под 8 и 16 Ом проводом 0,8 мм.
« Последнее редактирование: Сентября 08, 2017, 19:25:19 от Medvedeff8 »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Клуб любителей намотать трансформатор
« Ответ #1233 : Сентября 17, 2017, 18:39:26 »

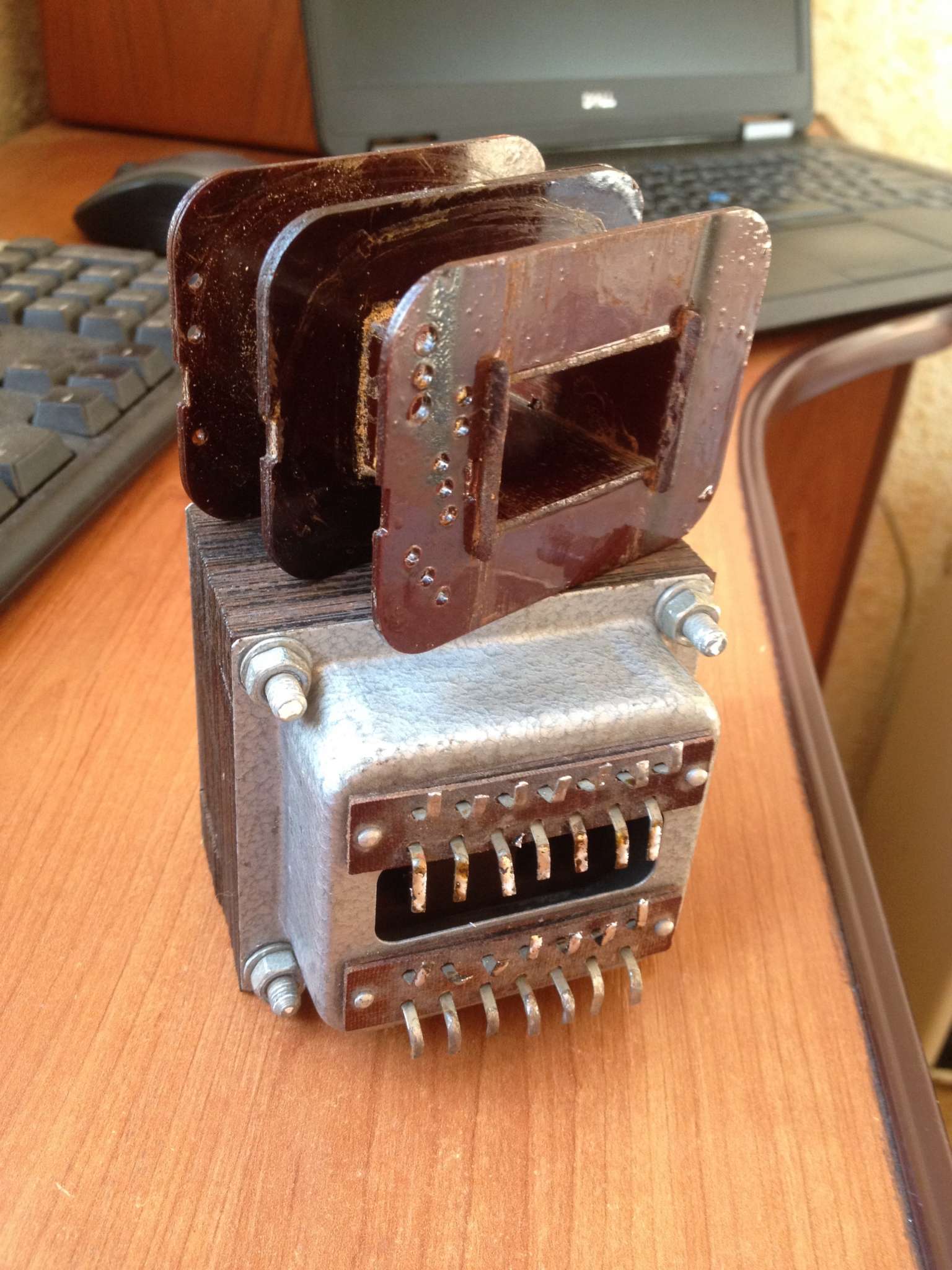

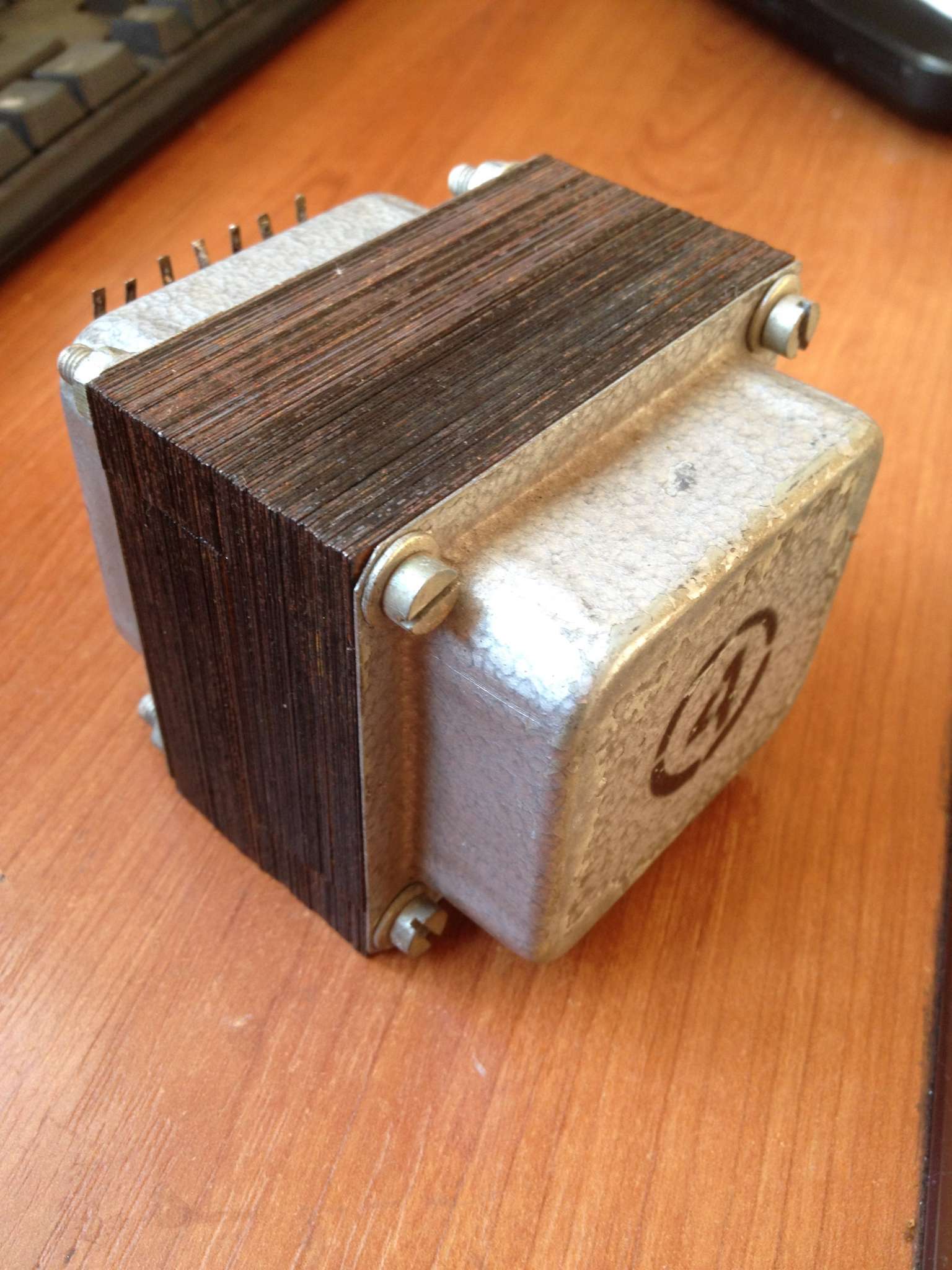

Приветствую всех! Помогите пожалуйста рассчитать силовой трансформатор. Планирую им питать усилитель на паре EL84 с фиксированным смещением, и 4 шт 12ax7. (6н2п-ев). То есть, нужна анодная обмотка на 250 вольт, обмотка смещения на 20 вольт, накальная обмотка для выходных ламп на 6,3 вольта, накальная обмотка для ламп преампа на 12 вольт. Имеется разобранный трансформатор с сечением сердечника 7,2 кв.см. (19 мм ширина средней пластины, толщина набора 38 мм). Проверьте правильность моих расчетов:
1. Сетевая обмотка - 1500 витков 220 вольт
2. Анодная обмотка - 1750 витков 250 вольт
3. Обмотка смещения - 150 витков 20 вольт
4. Накальная обмотка выходных ламп - 48 витков 6,3 вольт
5. Накальная обмотка ламп преампа - 92 витка 12 вольт
Будет работать? Если нет - поправьте меня, пожалуйста.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1234 : Сентября 17, 2017, 19:45:15 »
84-е ёлки, насколько мне известно, не сильно любят фиксированное смещение - могут уйти в саморазогрев.
Ну и токи расчетные пиши. И диаметры проводов.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Клуб любителей намотать трансформатор
« Ответ #1235 : Сентября 17, 2017, 21:28:46 »
Цитата: Oldvist от Сентября 17, 2017, 19:45:15
84-е ёлки, насколько мне известно, не сильно любят фиксированное смещение - могут уйти в саморазогрев.


Fender Blues Junior  ;)

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1236 : Сентября 17, 2017, 22:00:14 »
Ден2, Скорее, исключение. Делают (например в том же Маршалле JCM2000 DSL401) хотя бы комбинированное смещение.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2311
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #1237 : Сентября 17, 2017, 22:03:02 »
Medvedeff8,  Не маловат ли наборчик???  Усилок ватт 70  будет "кушать" .  Вообше-то ,если это Ф-пластины и 0,35 мм толщиной , то шикарное железо для выходника .

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Клуб любителей намотать трансформатор
« Ответ #1238 : Сентября 17, 2017, 22:52:37 »
Ну если EL84 в фиксе не фонтан, сделаю на 6п6с, она будет постабильнее при фиксированном. Да и накала меньше кушает. Выходник тот же подойдет, что и под EL84. Пластины на силовике Ш-типа, 0,35 мм. Сетевую обмотку проводом 0,23 мм. Анодную тем же проводом. Накал выходных ламп проводом 1,2 мм. Накал ламп преампа проводом 0,8 мм. Обмотка смещения проводом 0,18 мм. Железо по мощности ватт 60 наверное. Режим ламп сделаю похолоднее, будет меньшее потребление тока. Как думаете, прокатит?

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1239 : Сентября 17, 2017, 23:04:09 »
Вот прям сразу нет! Первичка. Провод 0.23. Даже если брать мои любимые 4 Ампера на квадрат (а люди берут и 2 всего)  получим максимальный средний ток всего 167 мА. Что при 220 Вольтах в сети даёт нам всего 36 Ватт (минус от туда КПД).
Провод 1,2 мм. При плотности тока 4 Ампера на квадрат -  с него можно запитать накал всех ламп (утащить можно 4,5 Ампера).
Так что корректируйте провод.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Клуб любителей намотать трансформатор
« Ответ #1240 : Сентября 17, 2017, 23:07:47 »
Ток анодной обмотки до 100 мА. Ток накала выходных ламп 1,5 А. Ток накала ламп преампа 1,6 А.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1241 : Сентября 17, 2017, 23:11:57 »
Medvedeff8,  0.2мм ; 0.7мм ; 0.8мм. первичка 0.3. и это все при плотности тока 4 Ампера на квадрат.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Клуб любителей намотать трансформатор
« Ответ #1242 : Сентября 17, 2017, 23:14:07 »
Цитата: Oldvist от Сентября 17, 2017, 23:04:09
Вот прям сразу нет! Первичка. Провод 0.23. Даже если брать мои любимые 4 Ампера на квадрат (а люди берут и 2 всего)  получим максимальный средний ток всего 167 мА. Что при 220 Вольтах в сети даёт нам всего 36 Ватт (минус от туда КПД).
Провод 1,2 мм. При плотности тока 4 Ампера на квадрат -  с него можно запитать накал всех ламп (утащить можно 4,5 Ампера).
Так что корректируйте провод.
буду мотать, из того, что есть. Может удастся раздобыть 0,35 мм для сетевой обмотки. Мне главное, помогите расчитать правильно количество витков в обмотках, а дальше я сам).

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1243 : Сентября 17, 2017, 23:14:29 »
4 Ампера на квадрат -;обмотки будут греться в процессе работы. Градусов до 50 - 60. Что пофих.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2311
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #1244 : Сентября 17, 2017, 23:15:15 »
Первичку желательно мотать 0,4 мм по меди . При 3 А \квадрат примерно 73 ватта .  60 делить на сечение -примерно витки на вольт для такого железа .
