Те расчеты по виткам, что я писал выше, насколько они верны, и насколько они применимы к данному железу?

... и добавил:

Провод для накальной обмотки выходных ламп брал 1,2 мм как раз из расчета питать все лампы, в случае применения отечественных 6н2п-ев, а отдельная 12-вольтовая обмотка питала бы импортные 12ax7. Планирую переключатель накала.

... и добавил:

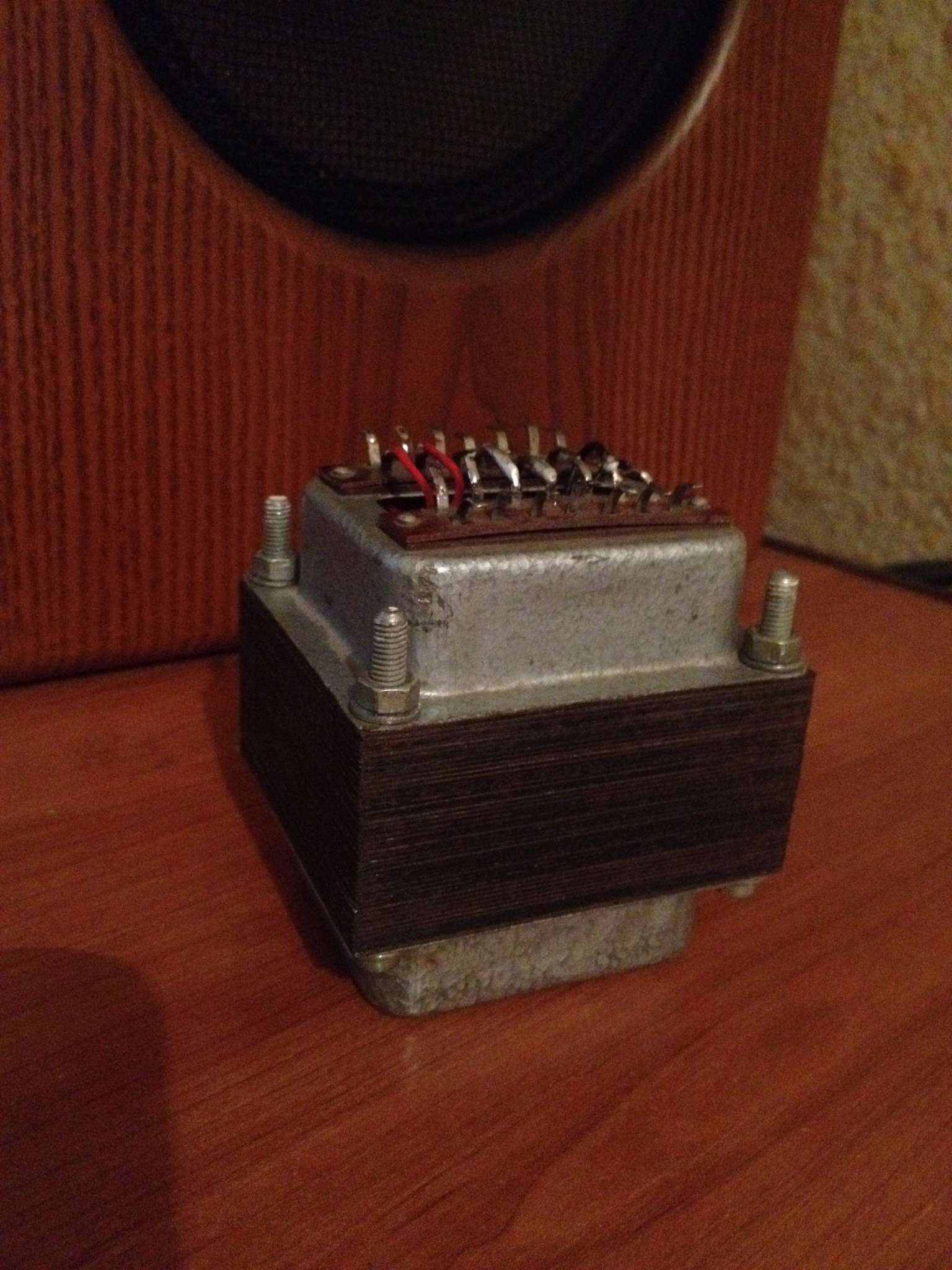

Понимаю, что транс "впритык", но очень хочется. Уж больно симпатичный трансформатор, с крышечками)

Oldvist, спасибо! Вот хотелось бы еще уточнить - Первичку я считал из расчета 6,88 витков на вольт, ну согласен, округляем до 7. А вторичка же мотается с учетом кпд. Какой коэффициент брать? За анодное я не очень переживаю, ну просядет чуть, или будет чуть выше - не страшно. Все можно скорректировать. А вот накальные обмотки... наверное, точнее всего получится опытным путем - намотать, нагрузить обмотку необходимой нагрузкой и мерить напругу? Потому что, как мне кажется, тут слишком много переменных и неизвестных, чтобы сделать верный расчет? Или есть какая-то метода?

КПД стоит брать порядка 95% и заполнение медью 0.3.

Анодная точно да, а вот с накальными - вопрос.

Ну если что - буду импровизировать. Может откажусь от второй накальной 12в обмотки. Думаю, все получится. Не хочется, чтоб такая красота даром пропадала)

Доброго всем дня.
Подвернулись по случаю два транса. Один с размерами 100Х88Х50мм, сердечник 25Х50мм и окно 25Х62мм.
Второй еще ГДРовский с размерами 85Х85Х46мм, сердечник 28Х46мм и окно 13Х55мм.
Получится ли их применить в усь на 50 Ватт, под лампы 6П3С, 6ПС-Е или под Елки -34?

Спасибо.
Я примерно так и прикидывал их применить.
Но вот с расчетами я не силен. :-(

... и добавил:

Первый. 100Х88Х50мм планируется перемотка таким образом: I - 758 витка, проводом 0,67 по меди.  II - на 325В, 2540 витков с отводом после 1270 витка, под среднюю точку и 0,3А в каждое плечо, проводом 0,335 по меди. И вторая вторичка на 3,15В по 12 витков от средней точки и проводом 1,06 по меди.
Верны ли мои расчеты на силовик?

Посоветуйте насчет пропитки силовика и выходника для гитарного усилителя: собираюсь мотать, планирую промазывать каждый слой клеем БФ. Это для надежности, чтобы витки не дребезжали в случае чего. Или лучше потом в парафине на водяной бане замочить? Или вообще нельзя так делать?
