а цена человеко-часов по перемотке транса разве не выше покупки нового нынче в нашем государстве?  (перемотку пробками от шампанского в счет не берем -  там может выйти поровну    )

Всем привет, и с праздниками!
Может кто проверить расчеты?

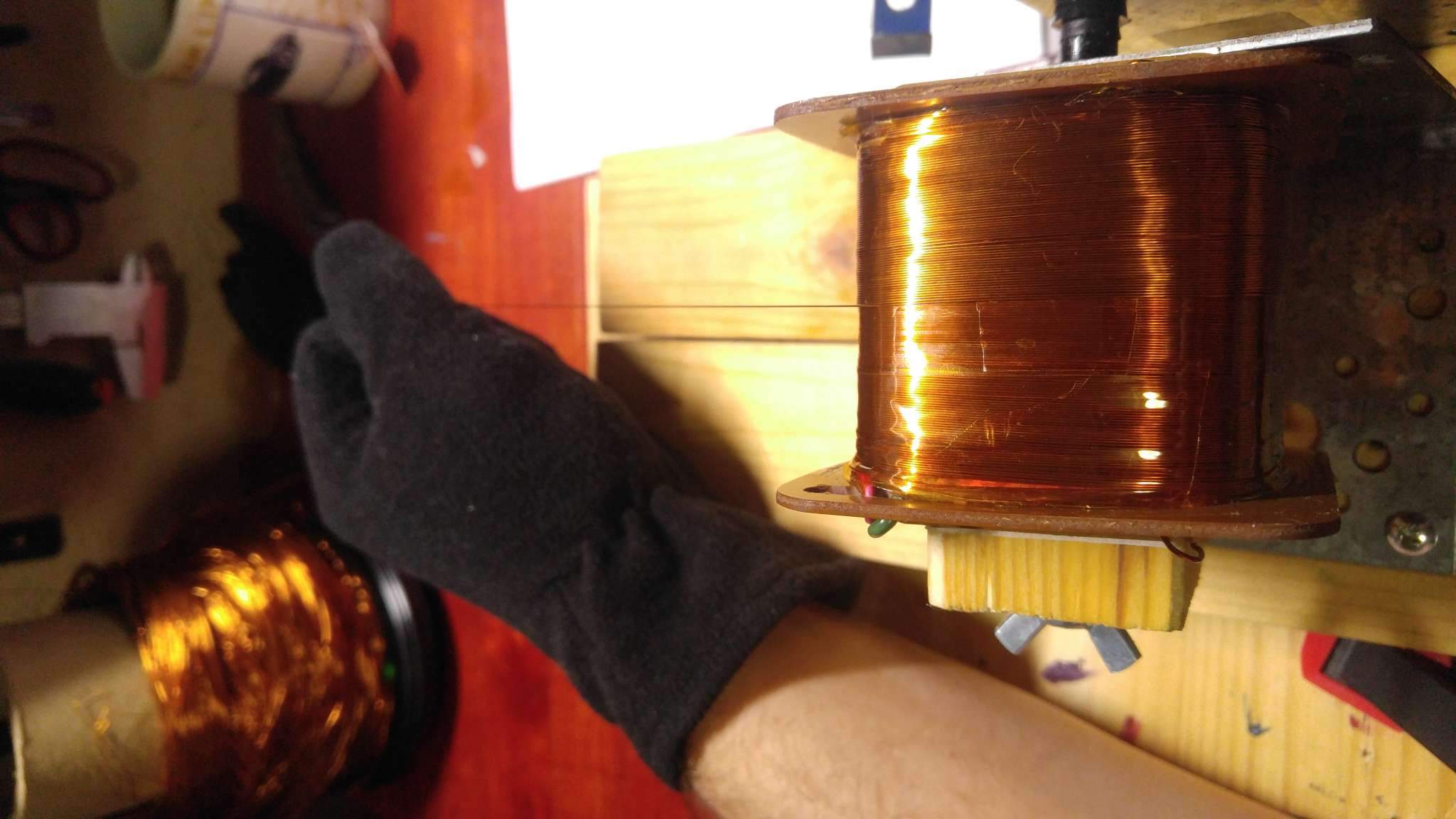

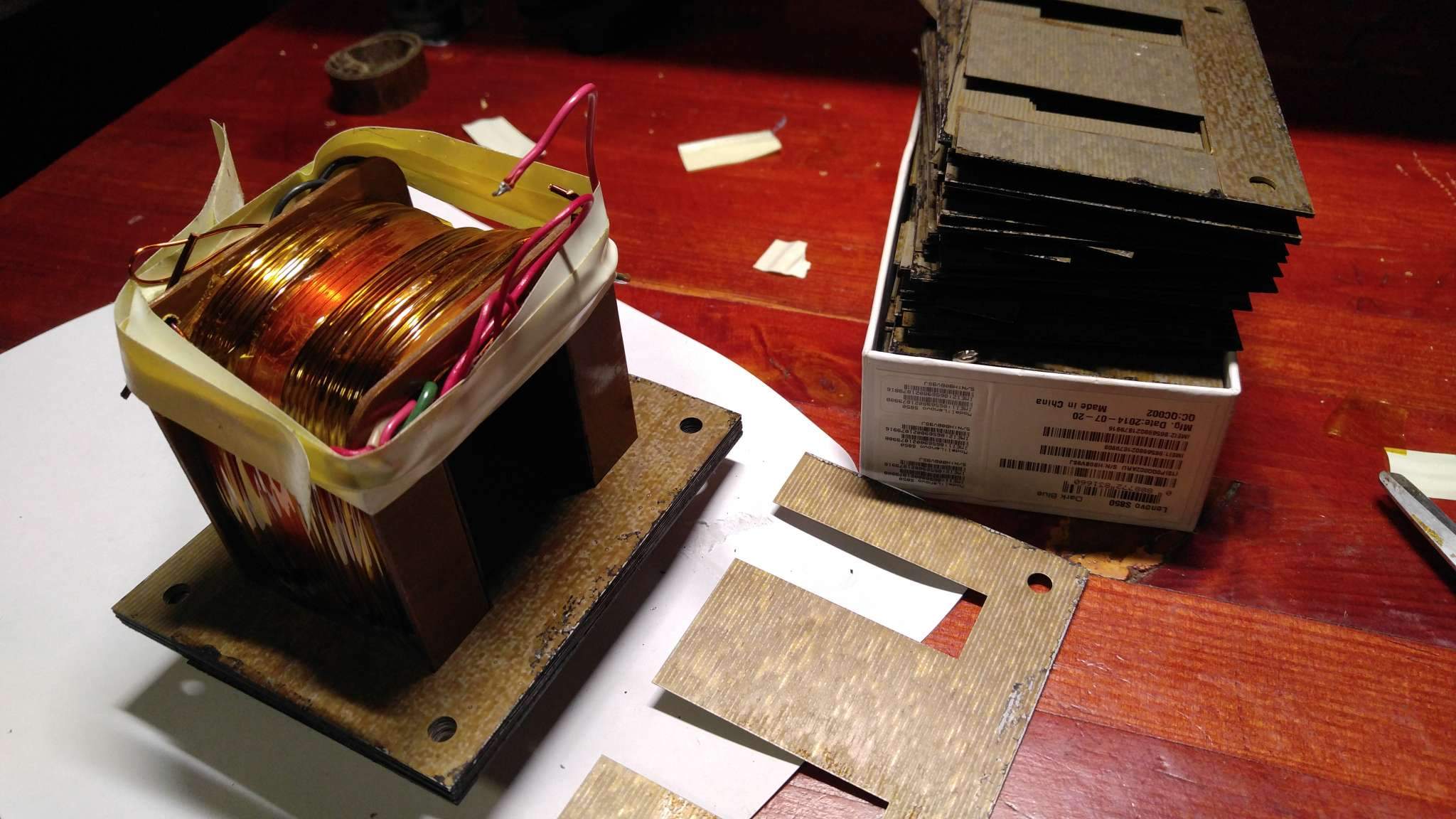

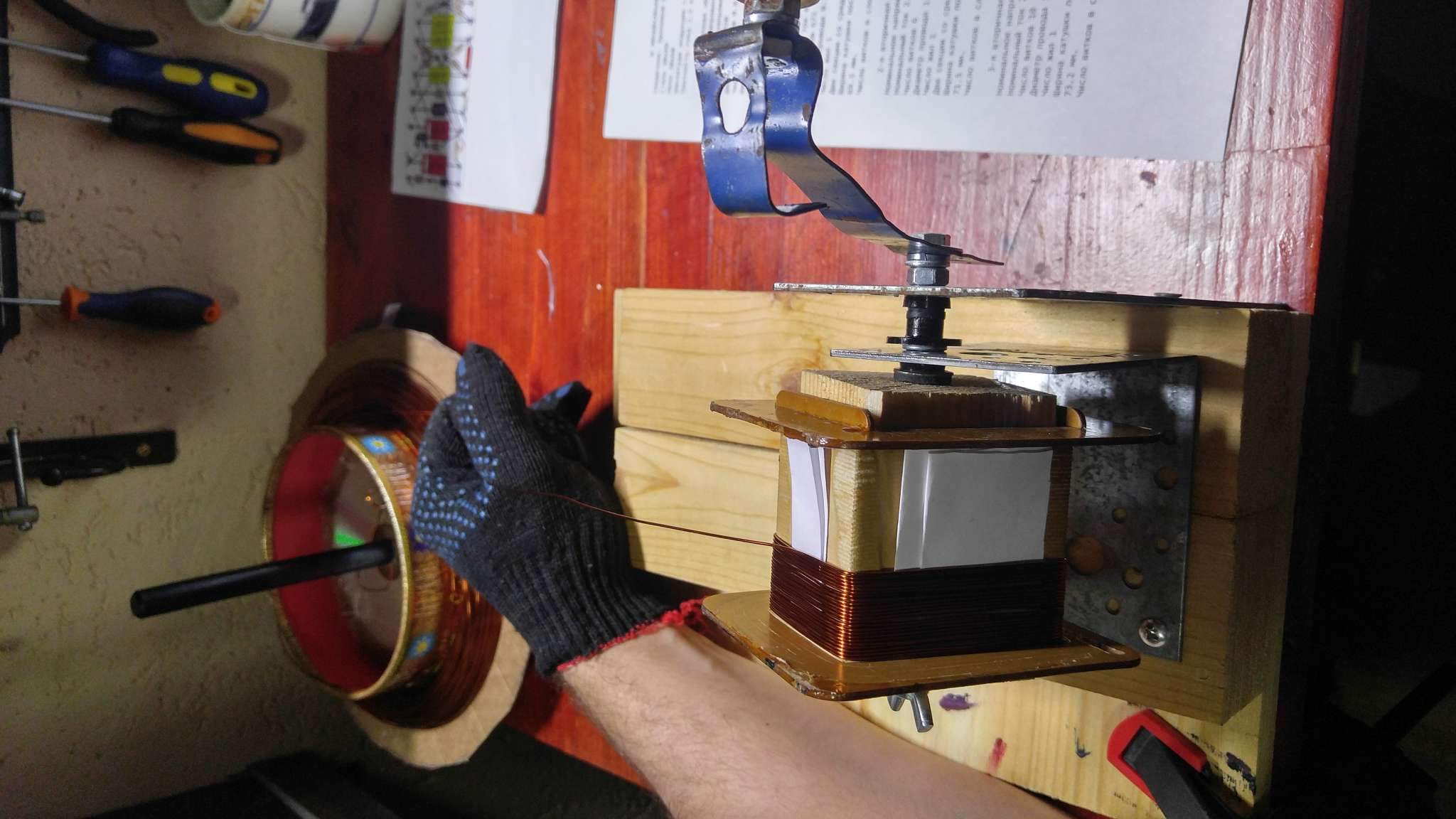

В общем на праздниках мотал силовик для jtm45. Железо 120, окно 20*60мм (с учетом каркаса 56мм), ширина сердечника 40мм, толщина набора 60мм.
Пластины 0.35мм.
Первичка 0.8 мм, 420 витков по 61 в слое(+-).
Вторичка 0.315 мм, 672 витка на секцию. В слое примерно 143 витка.
И проводом 1.6 мм для 6.3в и 5в, по 12 и 10 витков.
Короче собрал вчера, замерил. Напруга на вторичке 340 примерно на секцию. Но ток 4,4А. Ориентировался на 0.2А
На накал по вольтажу норм, сила походу за 20А вышла, т.к. тестер выдает что за гранью.
Мерил без нагрузки, просто в сеть а вторичку в тестер.
Что не так по току? Силовик классный получился, хотелось бы чтоб и не бесполезным.

Просто к выводам обмотки тестер. Ставишь на измерения тока. Я подозреваю что это не правильно..

Так то да, при кз получается. А какой эквивалент нагрузки дать?, у меня есть кенотрон, 50 ватный 33омный резистор и 60 ватная лампа. Это максимум...

climber19, Если  брать плотность тока 4 А на мм.кв, то обмотки протащат : 280 мА анодка, по 8А накальные, 2 А первичка. Габаритка транса (если тупо по сечению керна ) 576 Ватт. Первичка (с учетом кпд) может тать 440 Ватт, вторички вместе дают до 280 Ватт. Так что если нет межвиткового замыкания - нефих мучить котика транс.

Три штуки 12AX7 кушают при 6,3 накала 3*0,3А=0,9А
Пара 5881 кушают 2*0,9А=1,8А
В сумме накальная обмотка должна тянуть:
0,9+1,8=2,7
Плюс запас небольшой, получается 3А должна давать накальная обмотка при 6,3 вольтах.
6,3/3=сопротивление для теста, если очень хочется. Подключается к обмотке и снимается замер напряжения на резисторе.
6,3*3= такая д.б. мощность тестового резистора.

С анодным аналогично.
50Вт при 340 В это 50/340=0,15 А нужно гарантировать с анодной обмотки.
340/0,15= 2к2 резистор для теста.
50Вт - мощность резистора (на всякий случай).
Для примерных проб достаточно.

Только думается мне - рано пока в усилитель лезть. На педальках потренируйтесь, безопасней.

Срочно учить матчасть. Начиная с азов. Закон Ома даже не сидит.
