...Похоже, витковое в выходнике - сопротивление одного плеча заметно отличается от другого: в исправном трансе,допустим, плечи по 60 и 63 Ома, а в этом - 60 и 50 Ом. И выхлоп вдвое меньше, и тела в звуке меньше. И на здоровом трансе падение напряжения на плечах первички одинаковое(1,4 вольта), а на больном - на одном 1,4, а на том,где к.з. - 1,05.
Короче, очень похоже на кирдык
..
У трансика межвитковое в первичке и очень похоже что только верхний слой. Без пропитки намотан, слой на слой без изоляции, механика скорее всего.
Вот сижу и думаю, сматывать весь или просто накинуть верхнюю секцию. Не то чтобы лень, просто плотно окно забито, провод с тонкой изоляцией, наш пэтв-2 если брать, то уже не 0,2, а 0,236 по меди, иначе не влезет. Вторичка тоже, пэтв на две десятки толще.
Судя по приведенным выше симптомам - нижняя секция (ближе к керну по идее, хотя м.б. и центр) в порядке. Без сердечника проверить индуктивность, секция известно по числу витков, не?

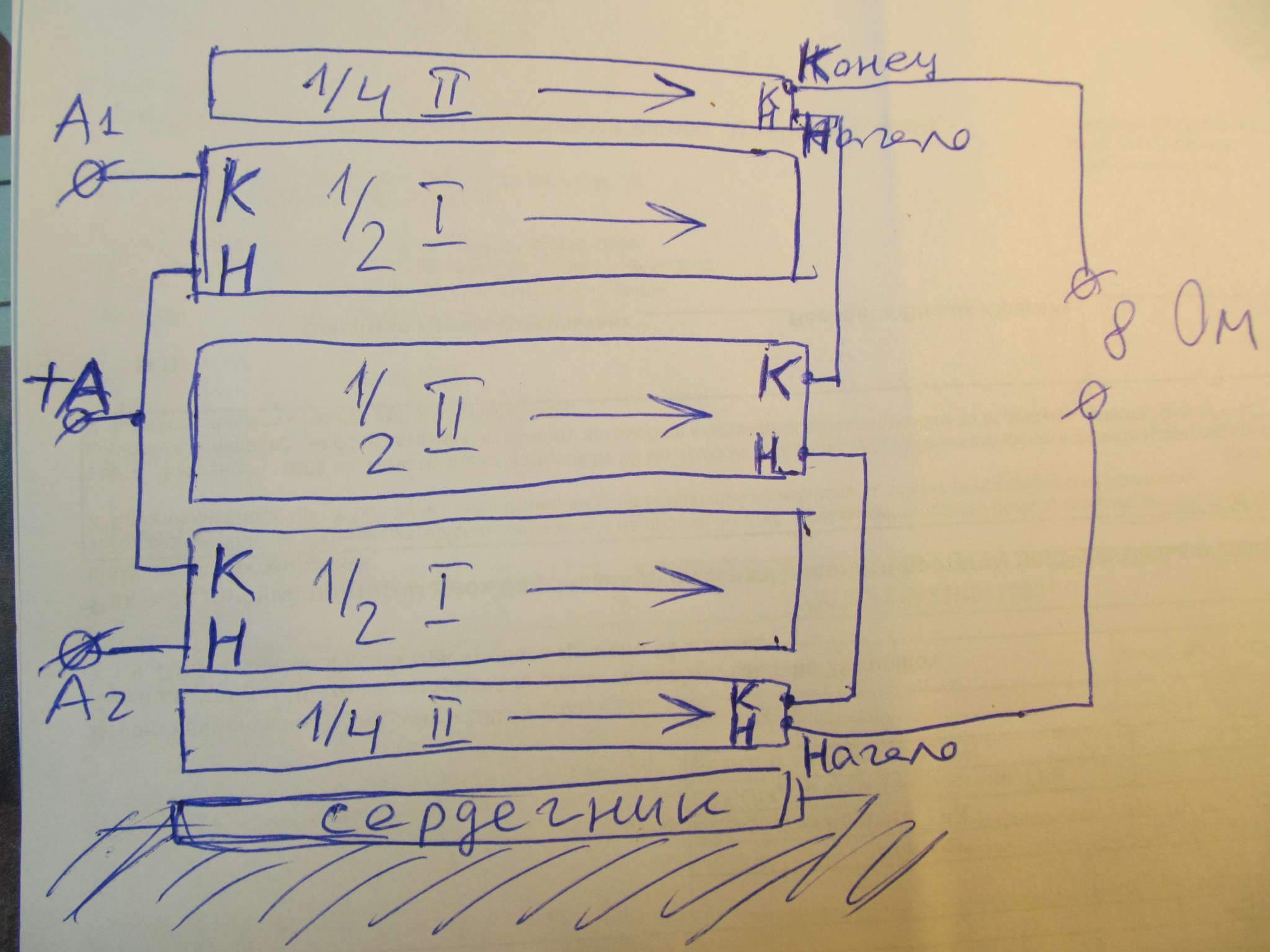

... и добавил:Фото:

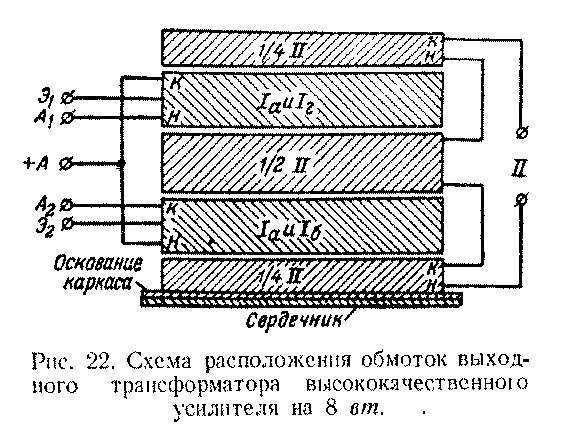

... и добавил:Если следовать логике, нижняя секция симметрична верхней, это кусочек под вывод ул, (пин на плате не задействаван). По калькулятору индуктивность бьётся с габаритами нижней секции (кусок под УЛ) и кол-вом витков смотанной секции. Две средние по замерам 19,8 и 15,9 mH соответственно, при раВных W и раЗных габаритах.
Думаю все норм. Что скажет почтеннейшая публика?
