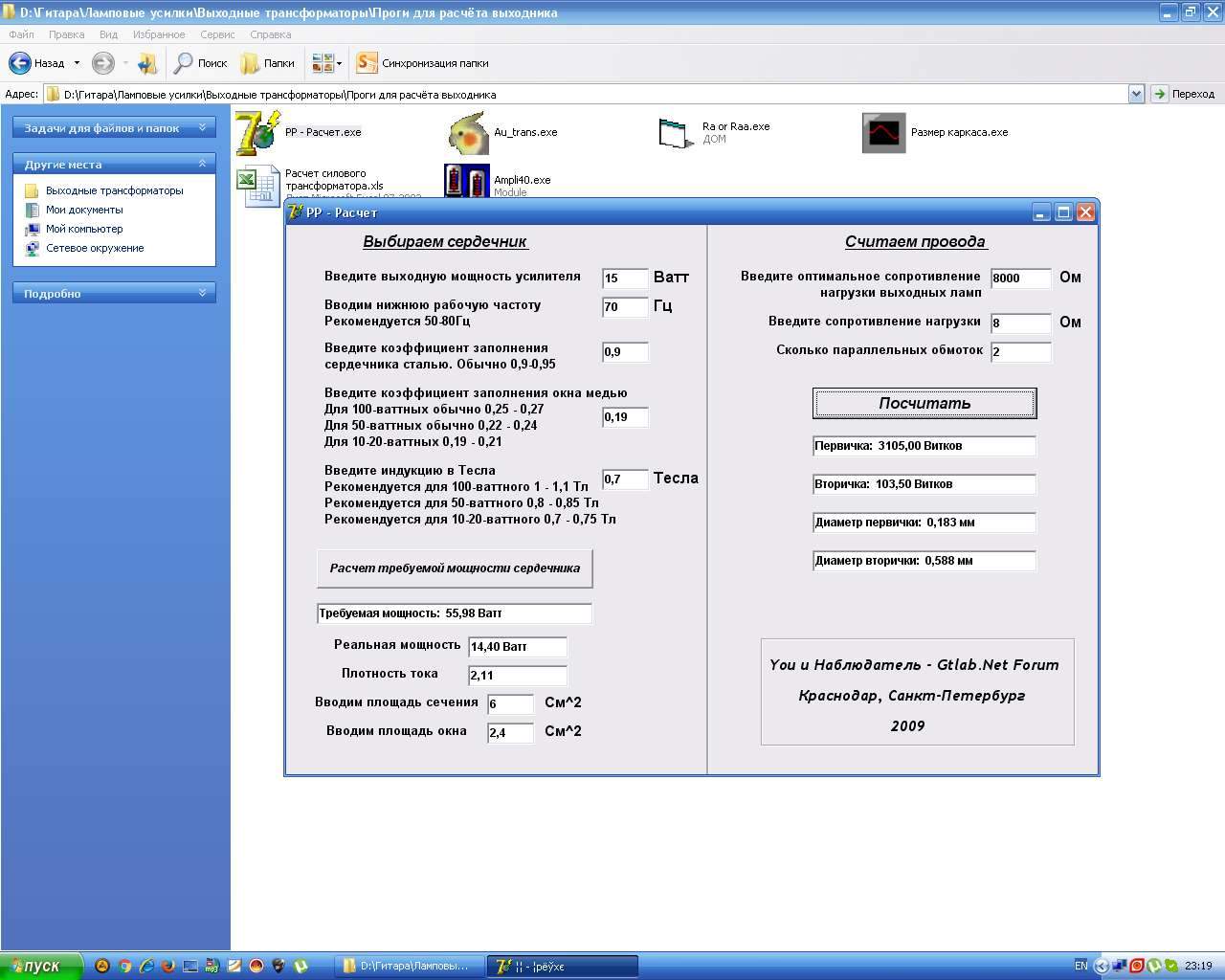

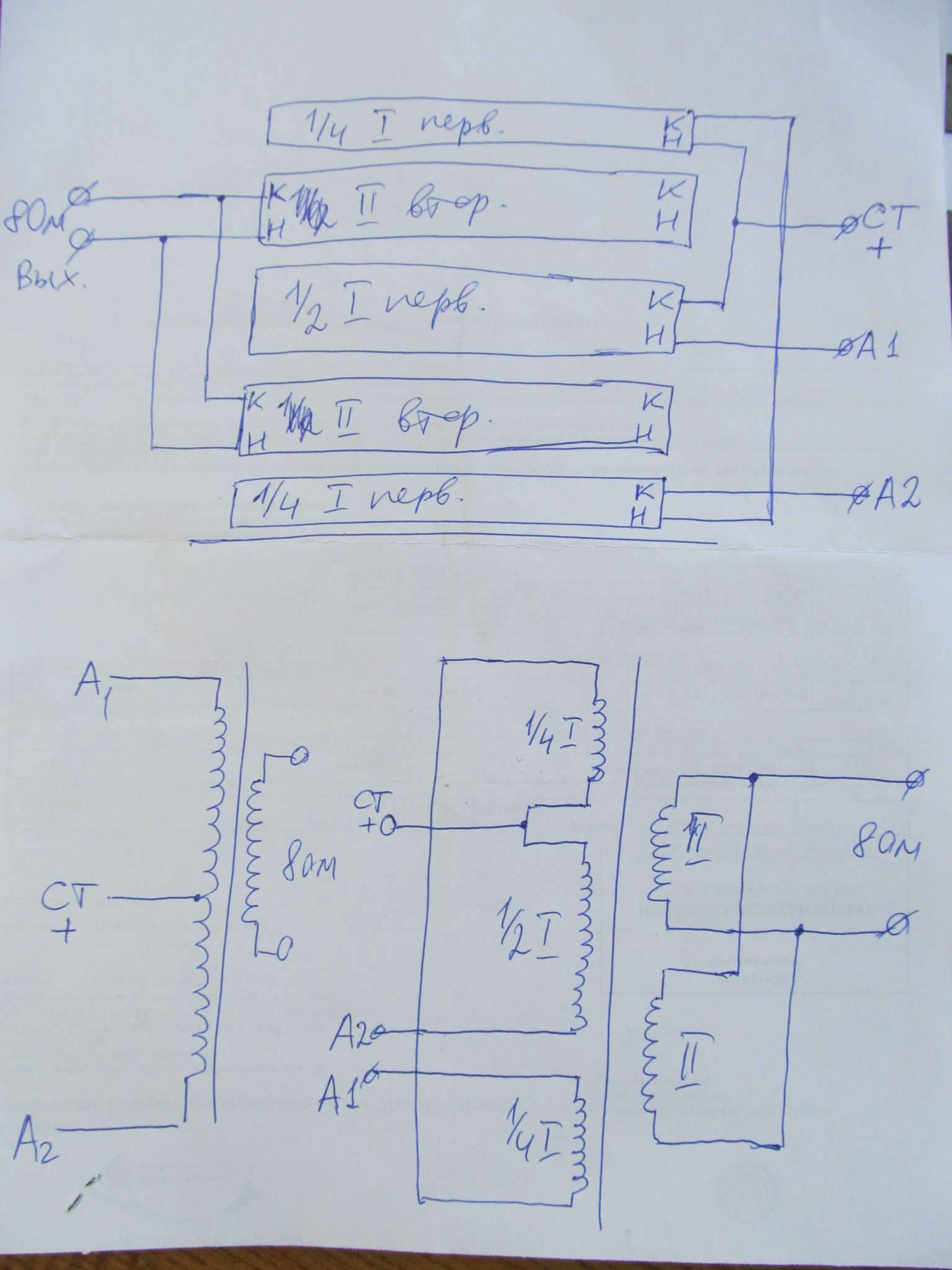

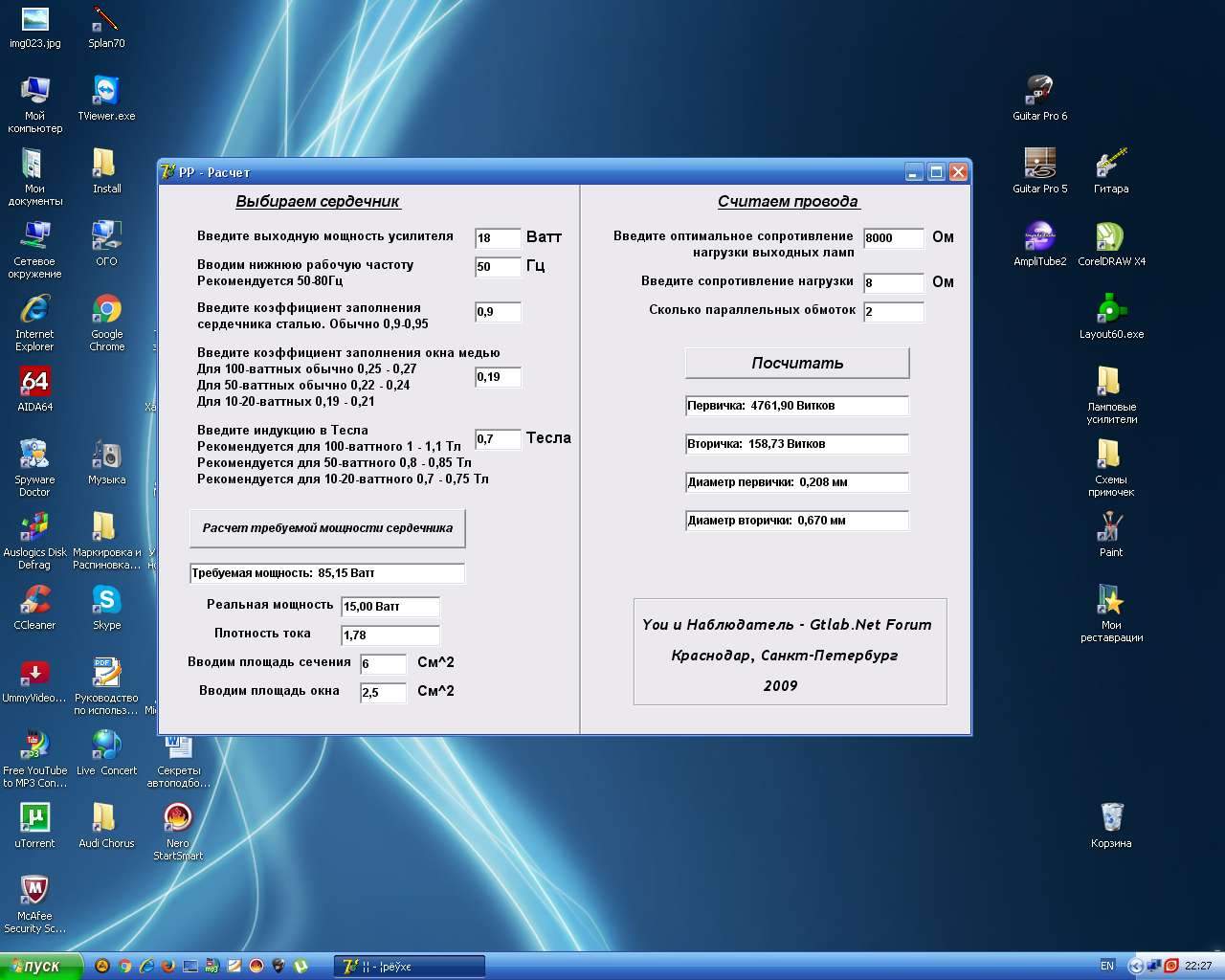

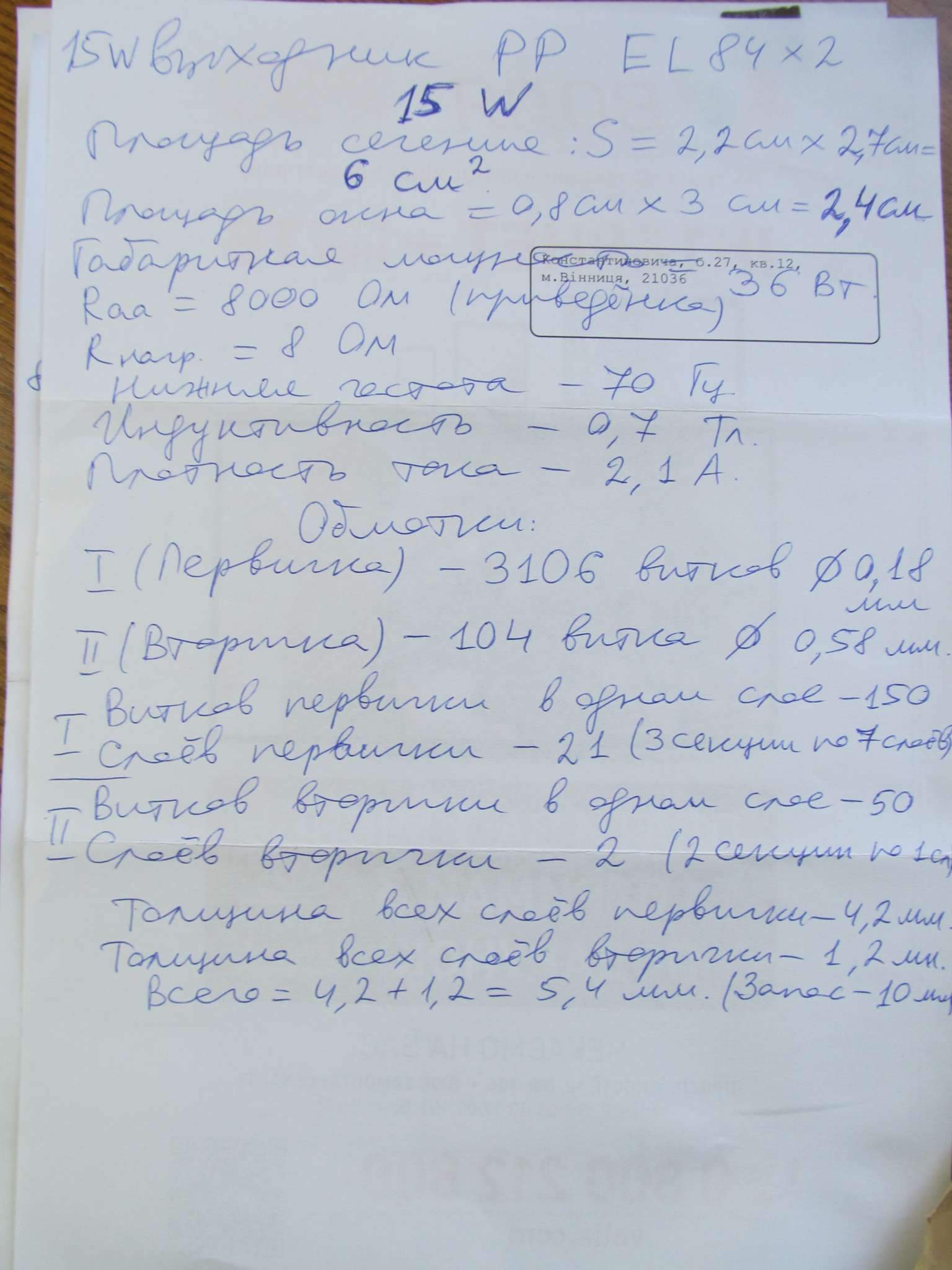

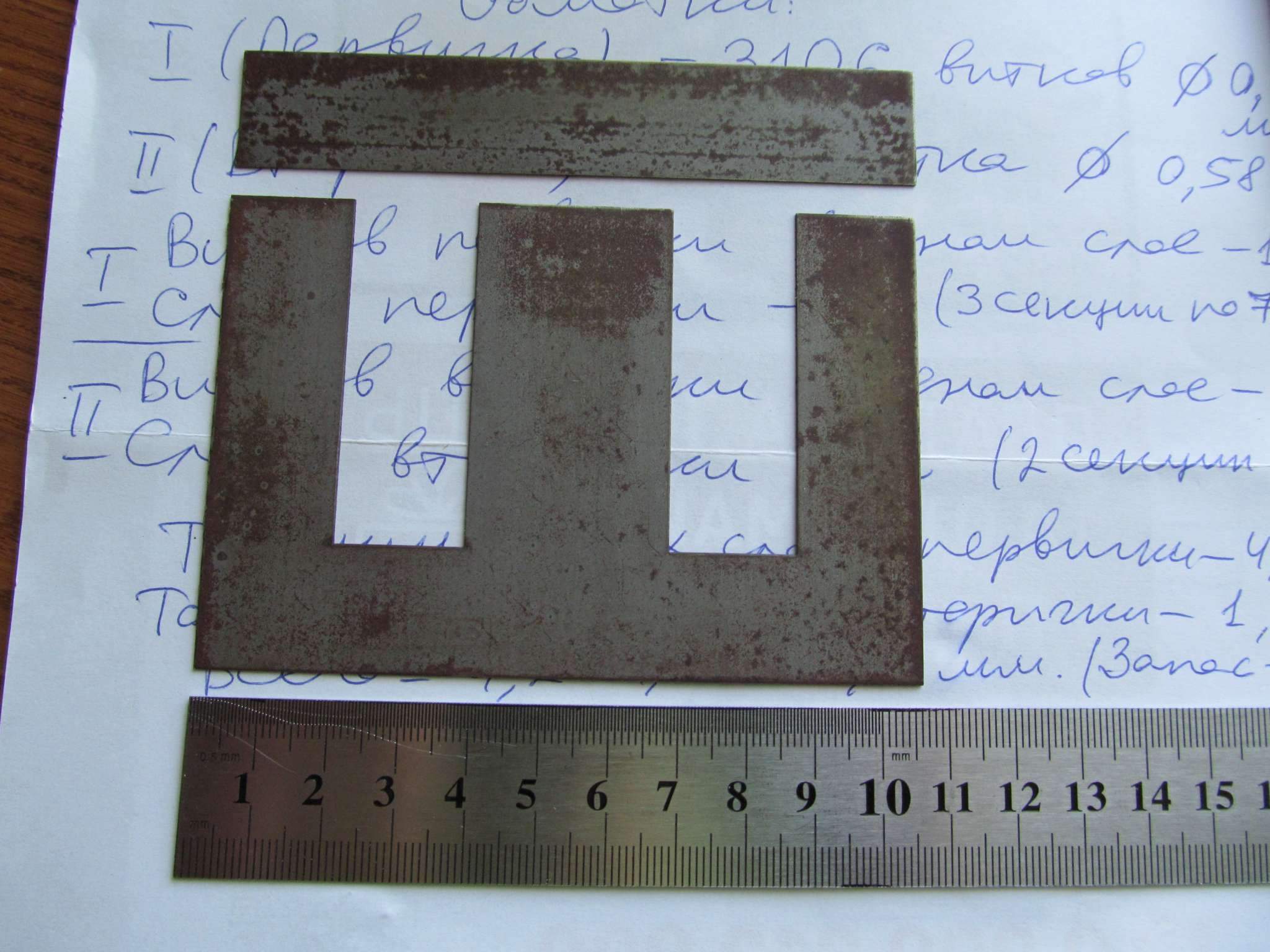

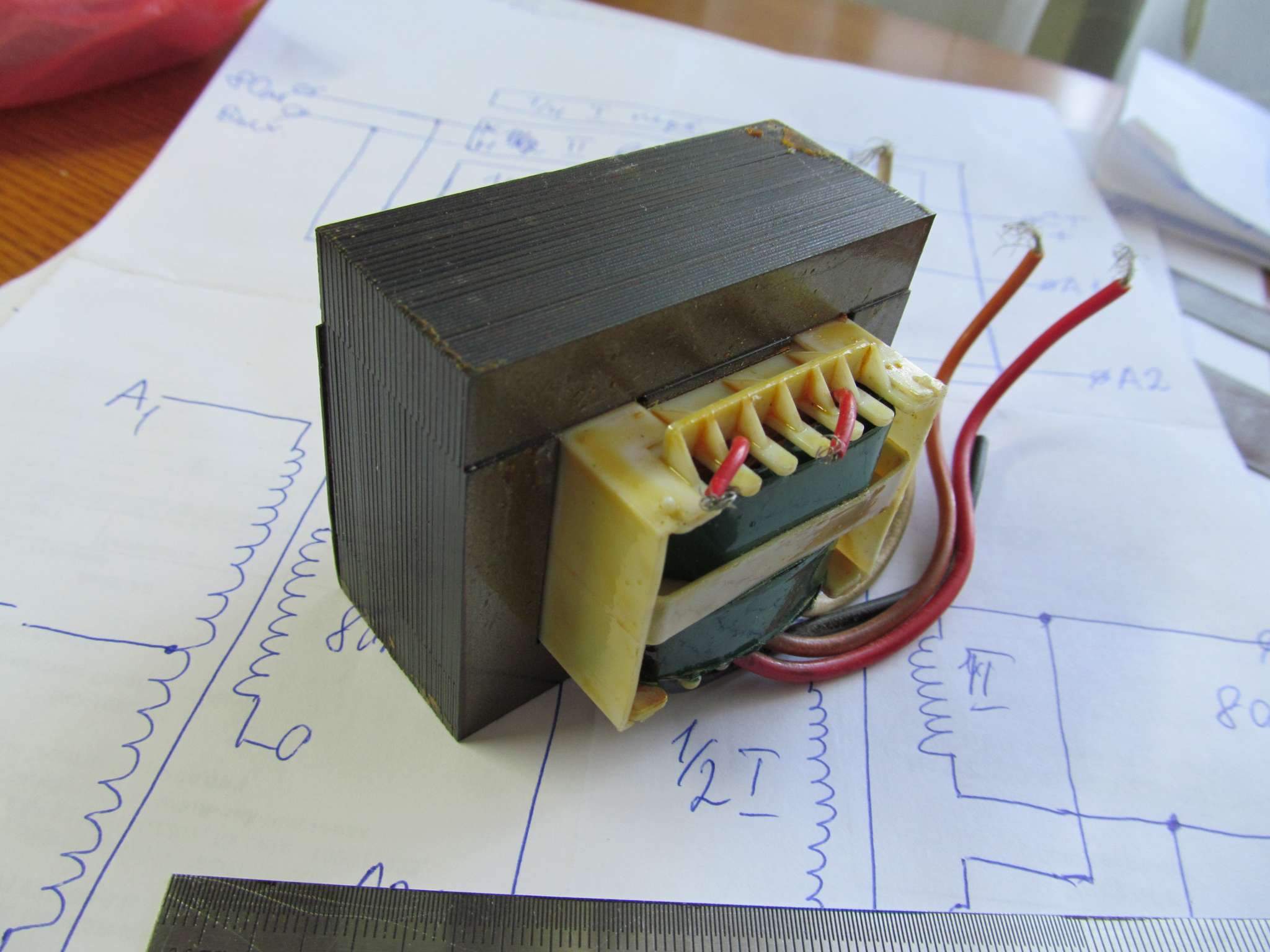

Советов так и не дождался , но сам изучил эту ветку, много интересного ещё узнал, и сам расчитал первый раз выходной транс по калькулятору и обмерив железо. Оказалось совсем не сложно. Есть такое железо от БП какого -то (Д- 6,5 см* В- 5,5 см* Ш- 3см - размеры ). Площадь сечения- 6 см .кв. , Площадь окна -2,4 см ( с учётом каркаса уже) . Первый раз просчитал под мощность 18 Вт и нижнюю частоту 50 Гц ( для PP 2* EL84 ) -оказалось много витков, думаю не поместится.  Потом пересчитал под 15 Вт и частоту 70 Гц Вот что вышло -на фотках.

Всё логично по расчёту .   Вот только влезут ли 3000 вит.  0,18 мм  (+вторичка)  в окно железа . Этот момент посчитали???

High Hopes,  насчёт проги скажу так: её автор - человек крайне неглупый,  если я не путаю - был в числе разработчиков усилков Совтек, так что ему верить можно
А насчёт межслойной изоляции - может стоить присмотреться к чему-то потоньше, чем малярный скотч? Есть же всякие там каптоны-фигоны с толщиной чуть ли не на порядок меньше
Если бы я делал такой усил для себя - я бы поразмышлял вслух в такую сторону:
1) проанализировал инфу, кто какую плотность тока закладывает, чтобы транс не кипел и не дымил.
2) исходя из полученного результата сделал бы вывод - можно ли уменьшить диаметры проводов?
3) ещё такая мысль: с такой мощностью сабж вряд ли будет использоваться для репетиций с барабанами и т.д. - мощности не хватит, а для дома - вроде как и многовато, то есть есть тоже немного простора для манёвра с диаметром проводов.
Но это всё после того, как пару раз посчитает программа,и пару раз вручную прикинете, лезет или нет с учётом диаметров реальных проводов и толщины межслойной и межобмоточной изоляции.
Всё написанное - строго ИМХО для случая, если бы я делал для себя, а так - вам решать.

Ок спасибо большое товарищи) Да, как раз этот усилитель для дома, я думаю и 12-13 Вт хватит. Для репитиций я собрал 800-ку 2204 на 50 Вт .

Уточнил , при плотности 3 ампера на мм.кв.  провод 0,15 мм   -53мА .   РР  на EL-84  в классе А  с автосмещением - 47мА на лампу .  Вполне подойдёт 0,15 мм на первичку .  Даже с запасом .

Это по меди, или с лаком ? Так что получается транс можно пересчитать под любую мощность , даже меньшую? главное чтобы соответствовали сопротивления обмоток по приведёнке ? То есть, классический РР оконечник от маршалл 18 Вт на EL84 можна пересчитать под 12-13 Вт?

3000 витков 0,15 мм по меди (эта программа считает по меди, а по лаку будет где-то 0,18) будет нереально вместить в такое окно, а еще стоит добавить вторичку приблизительно такого же объема. Сечение керна маленькое, поэтому количество витков выходит такое большое. Лучше поискать более габаритного донора.

Странные люди ...... абсолютно готовый и отслушанный вариант .    https://audioportal.hi-fi.ru/showthread.php/66598-Набор-винтажного-железа-для-намотки-выходника-под-JTM-45-оконечник?p=1070418#post1070418

Есть ещё немерено железа от ТСШ-170, но прочитал тут что оно не очень под выходники

Подойдет, только там есть свои неприятные моменты:
а) большая масса;
б) плохо разбирается, а еще хуже собрать обратно и особенно трудно вставить в родную обойму.
Если мотать на железе от ТСШ-170, то индукцию можно заложить 0,5 Гн (площадь керна позволяет) - таким образом влияние качества железа минимизируется.
Встречал два типа материала пластин в ТСШ-170: а) одни очень быстро ржавеют (видимо они и есть из "кровельного" железа); б) из стойким против коррозии покрытием серого цвета. Даже чисто эстетически стоит выбирать железо второго типа.
