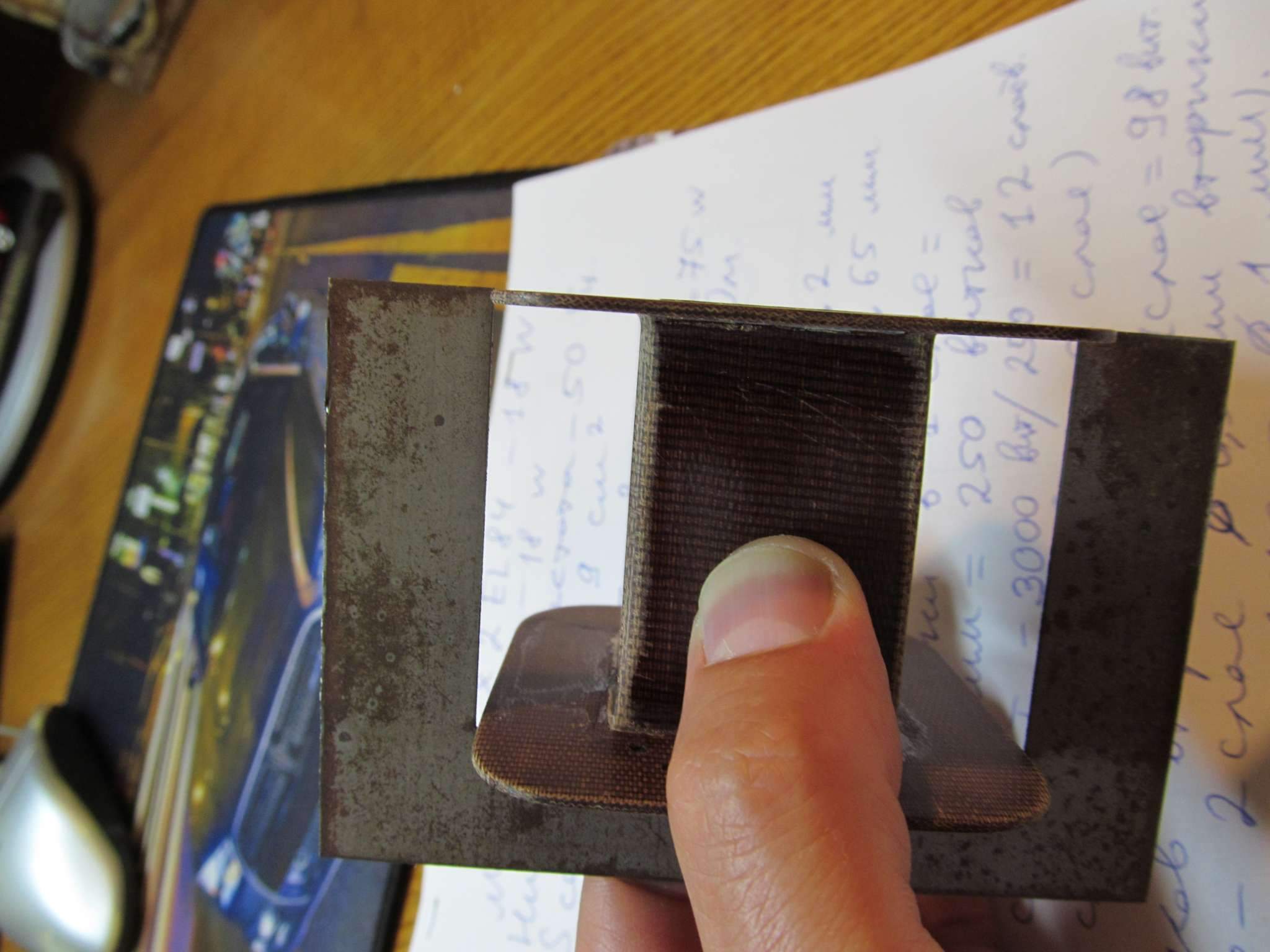

Вобщем решил делать выходник из того что имеется на данный момент под рукой, а именно : железо от ТСШ-170, много гетинакса , пару катушек провода 0,5 мм( пойдёт на вторичку) . Площади окна в нём хватит с головой под любые обмотки .Нужно ещё заказать провод 0,2 мм ( на первичку) .
Узнал, сколько будет стоить на Ерасове заказать выходник ТВ-20 с доставкой в Украину- 5500 руб ( транс+доставка) . Как-то дороговато 200 $ за транс на 20 Вт )) . Смотрел на разных европейских сайтах - ничего подходящего не нашёл, почти все на маленькой железяке сделаны. А выходной транс должен быть не маленьким . Вообще как я понял, под РР 18 Вт на EL 84 меньше выбор трансов чем под те же 50 - и 100- Вт пуш-пуллы. Так что попробую сам намотать выходник, давно хотел освоить это дело тоже) .

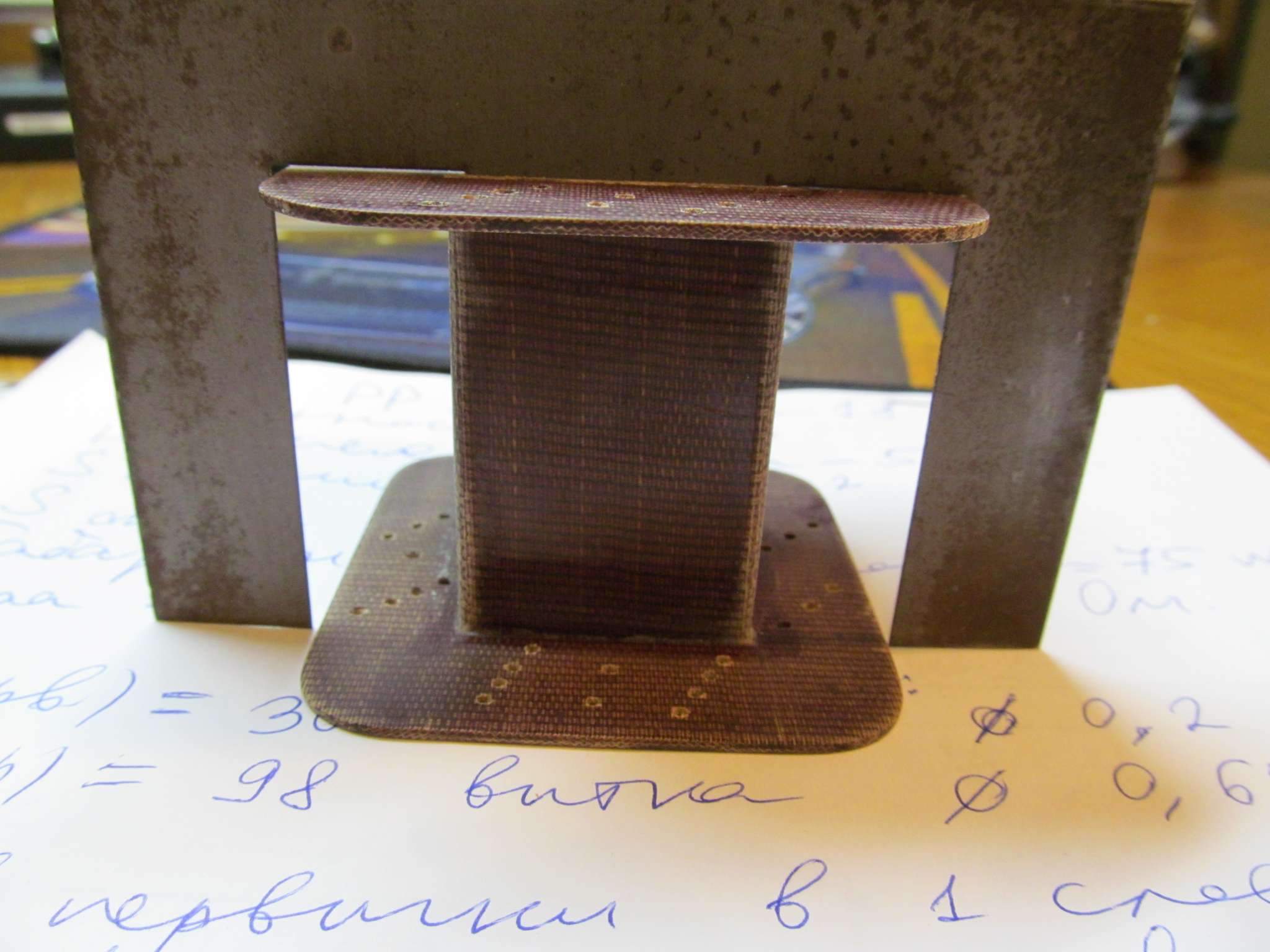

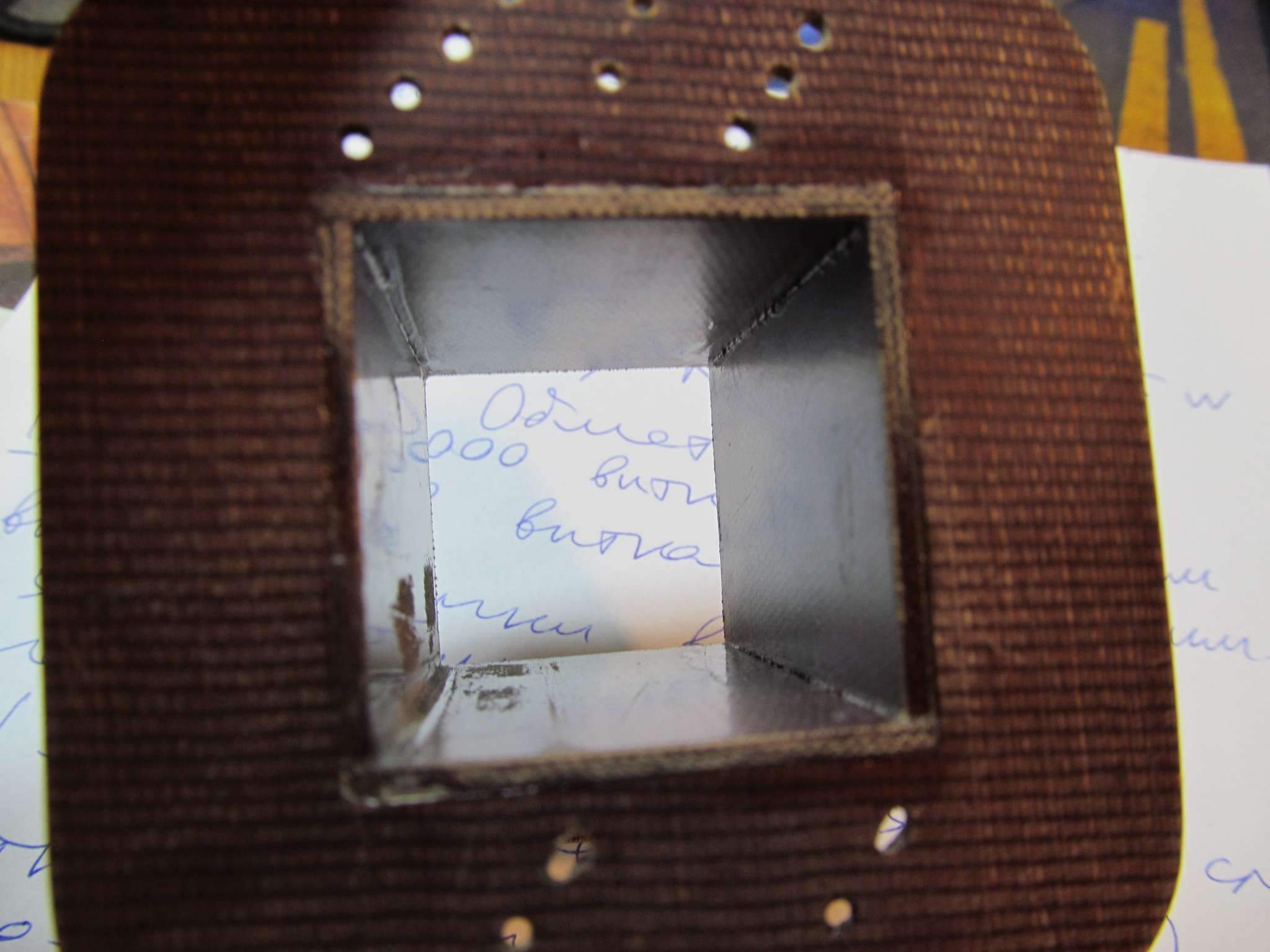

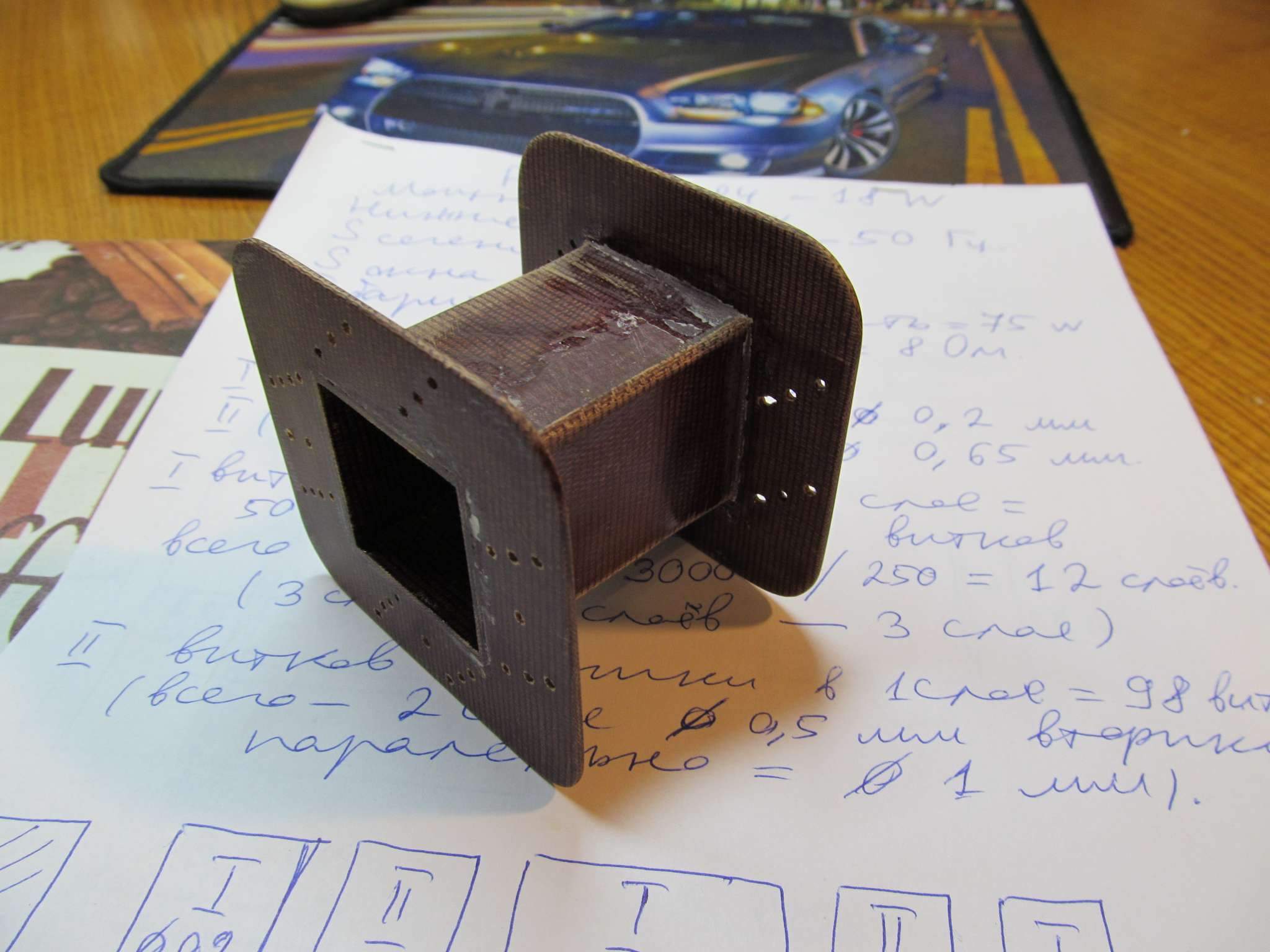

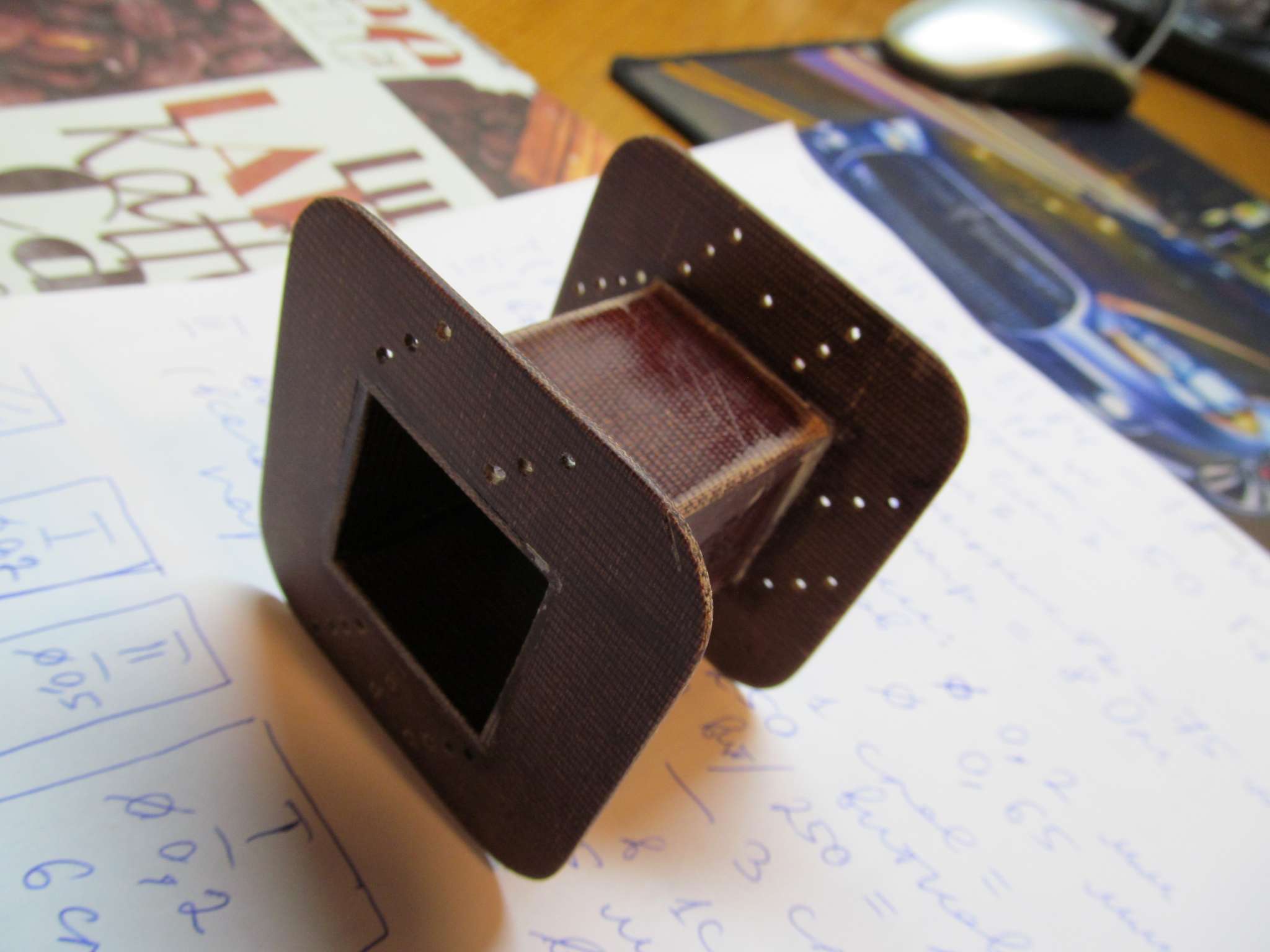

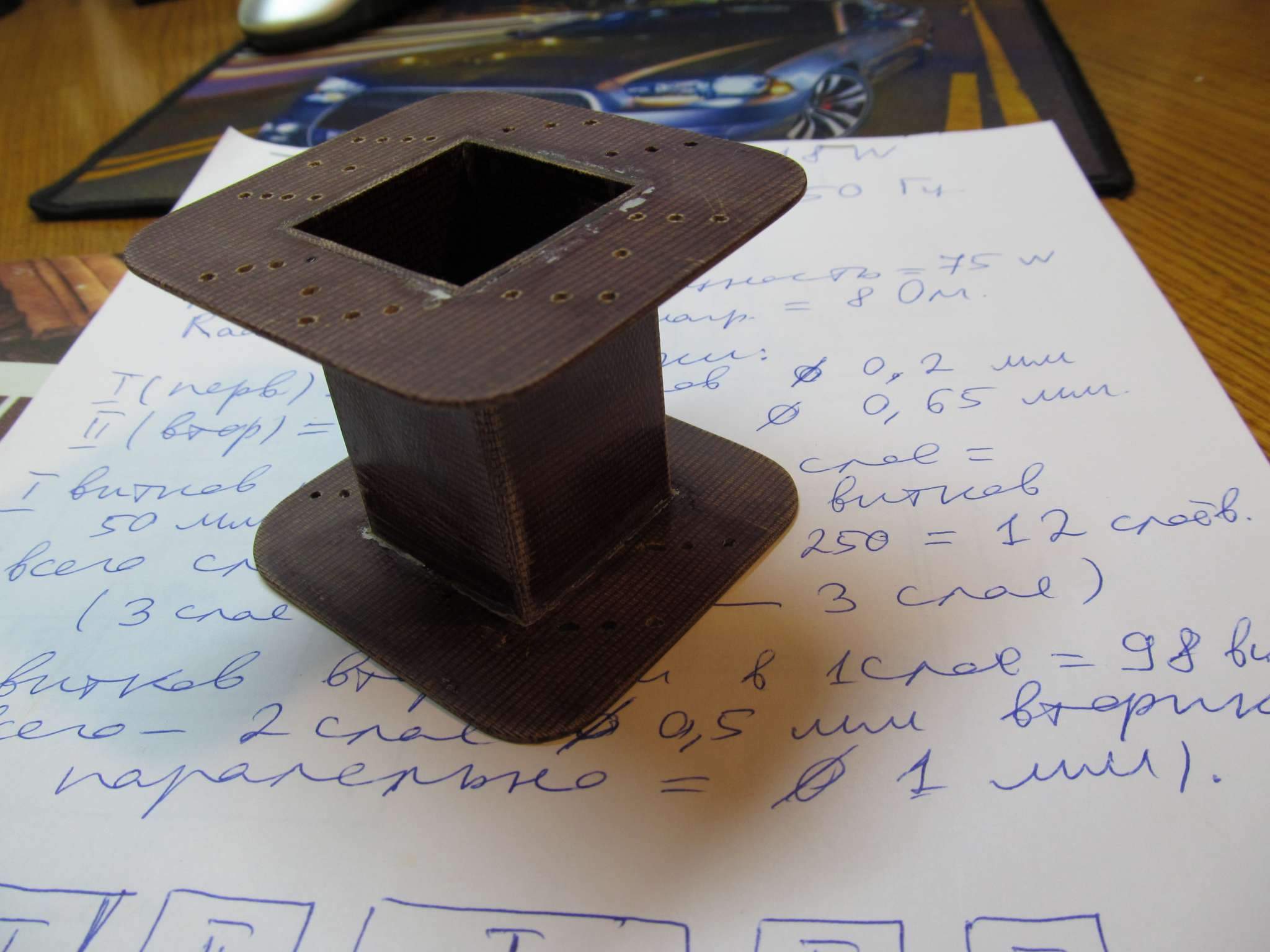

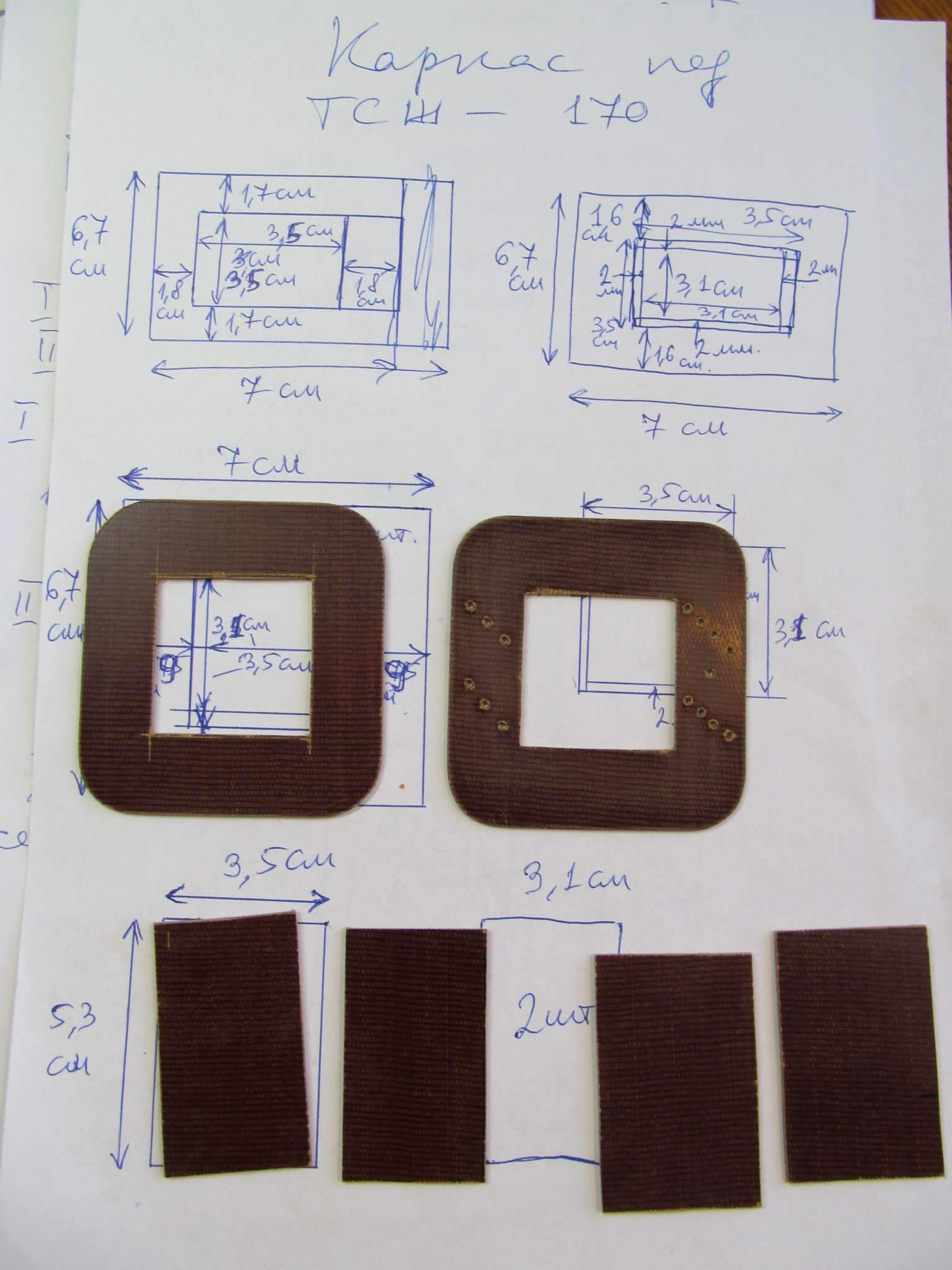

Склеил каркас из 2 мм гетинакса , вроде более-менее ровно вышло , чуть подправил конечно всё напильником с наждачкой )) . Это уже второй мой самодельный каркас ( первый был под дроссель) . Всё вырезал с помощью ножовки по металлу , дрели , и напильников с рашпилем. К сожалению, пока бормашины с фрезами нет(( . Клеил на суперклей , когда всё схватилось, то позаливал все щели эпоксидкой. Вышла очень прочная конструкция.

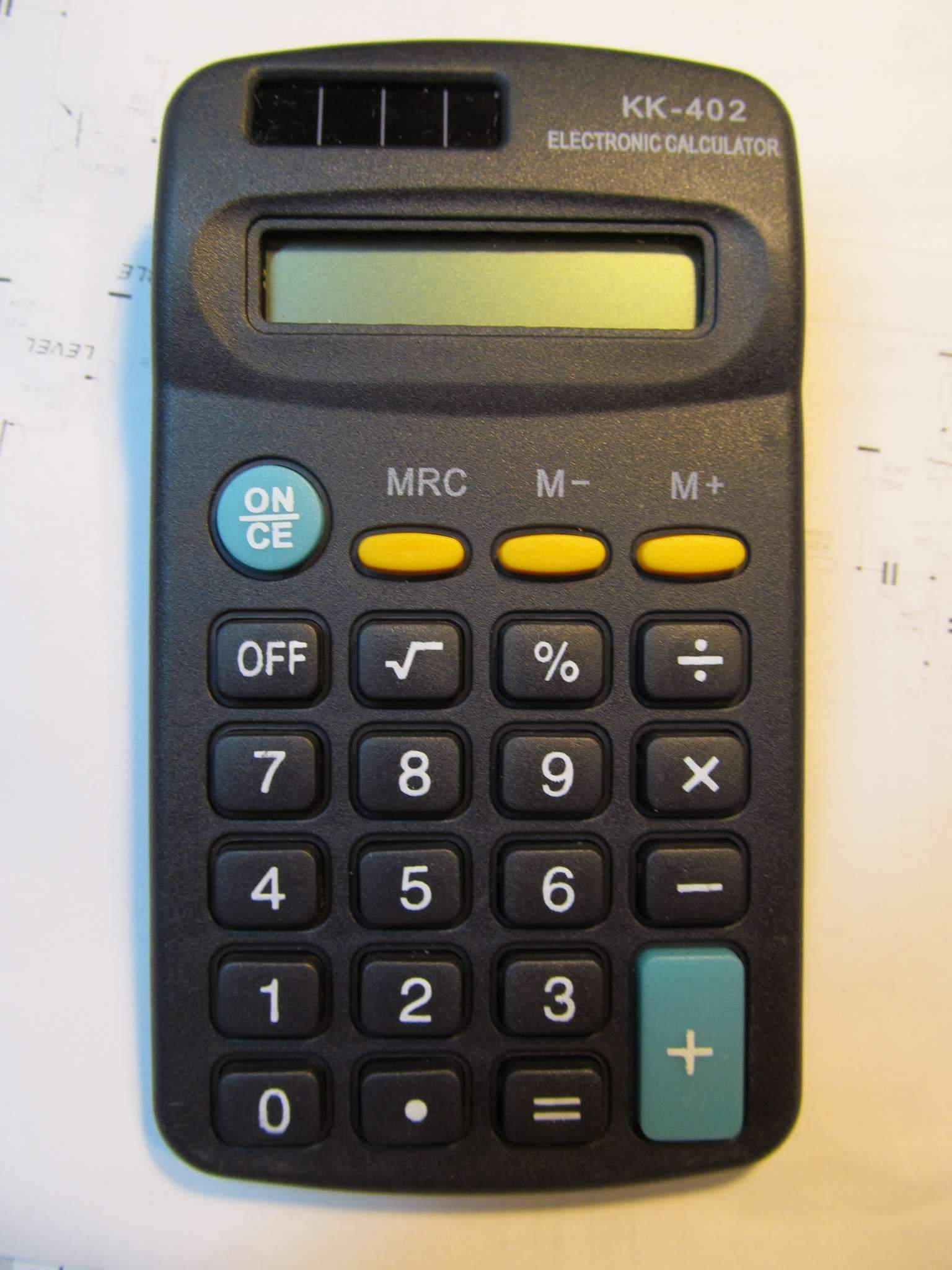

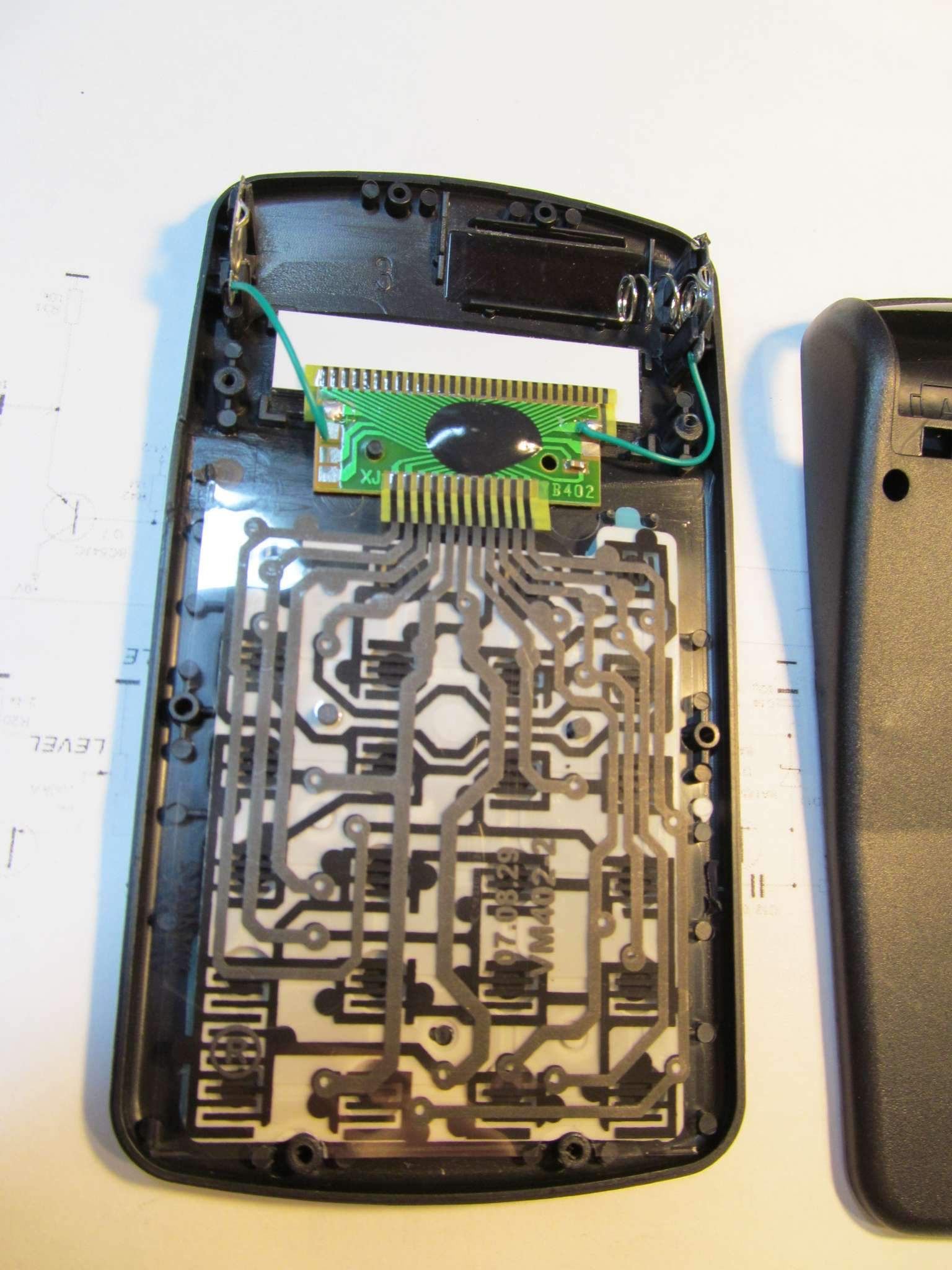

Осталось только сделать самое сложное- станок для намотки трансов , пока купил только калькулятор для счётчика витков , и геркон . Буду делать пока ручной для начала со счётчиком витков. Есть кусок алюминиевого уголка для основания .
