tom cat, плюс тебе за скромность и самоиронию

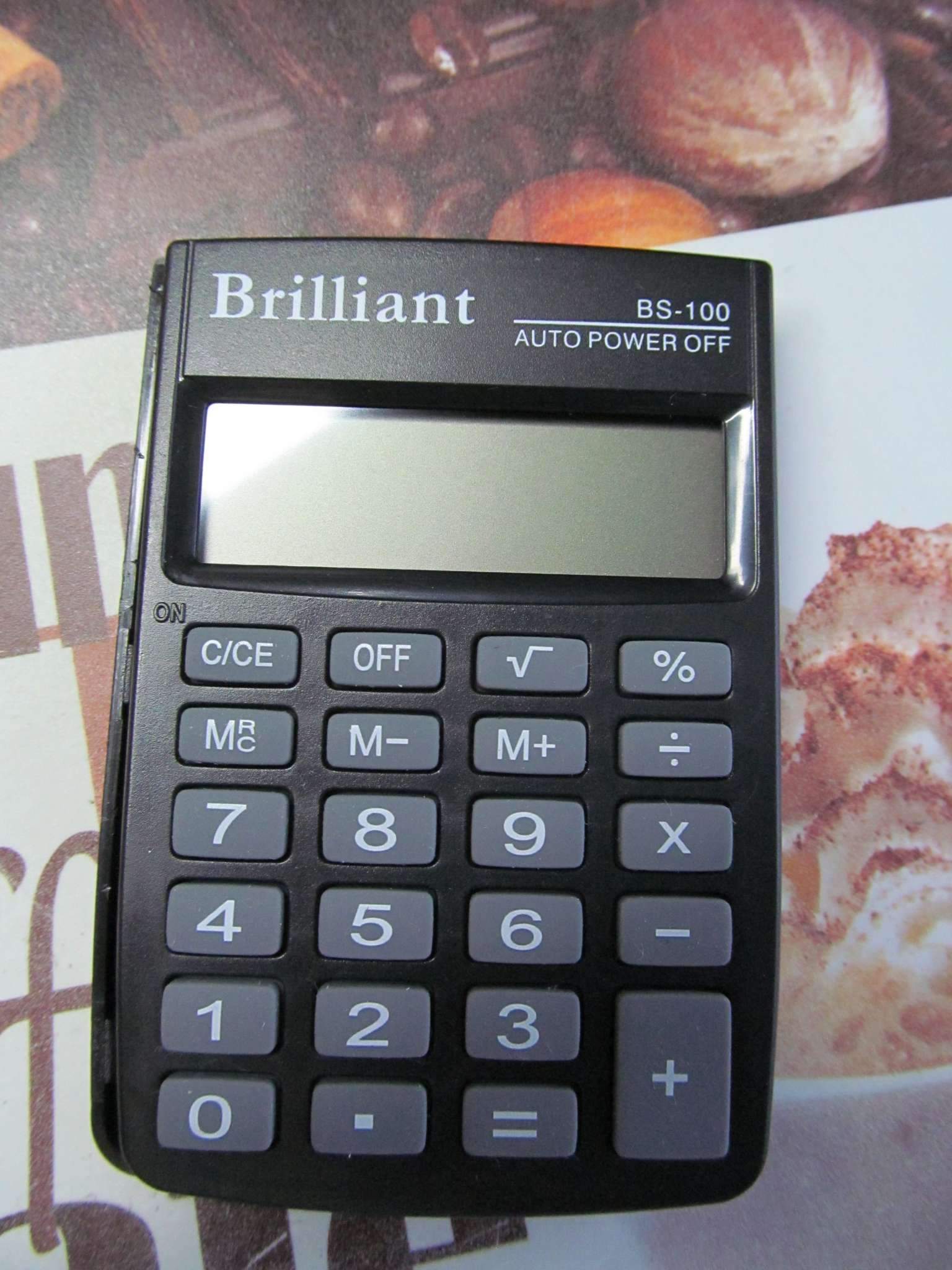

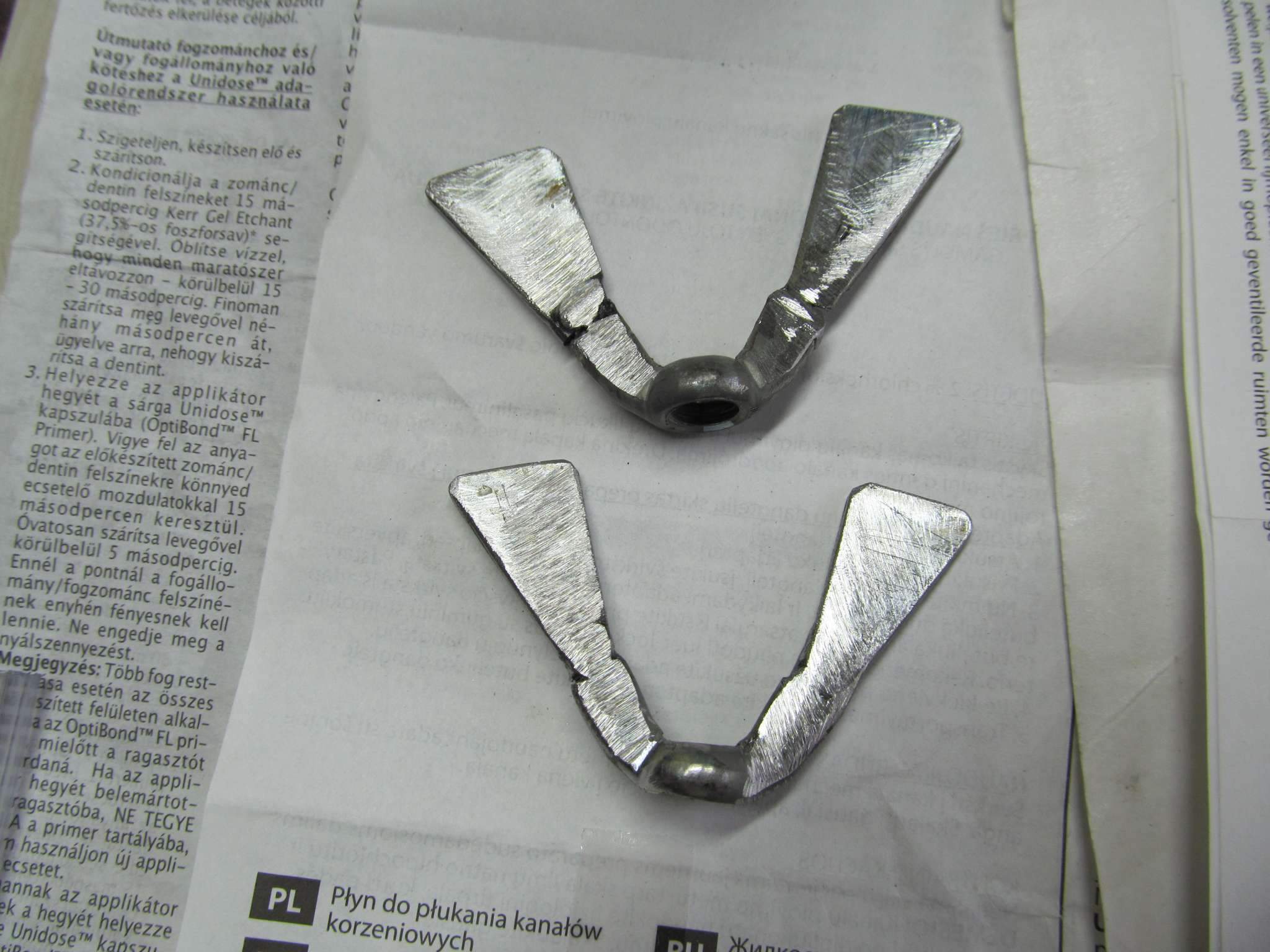

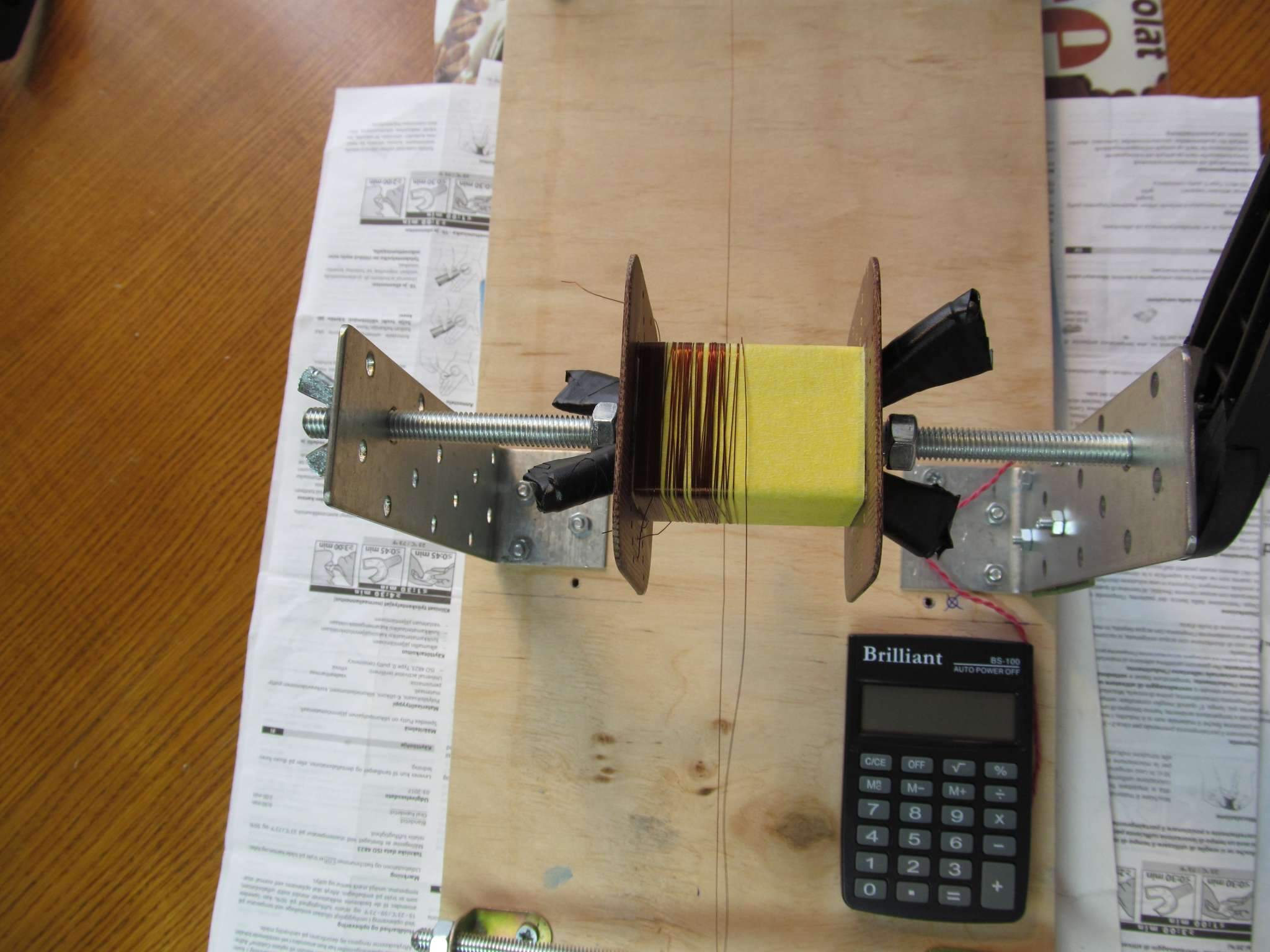

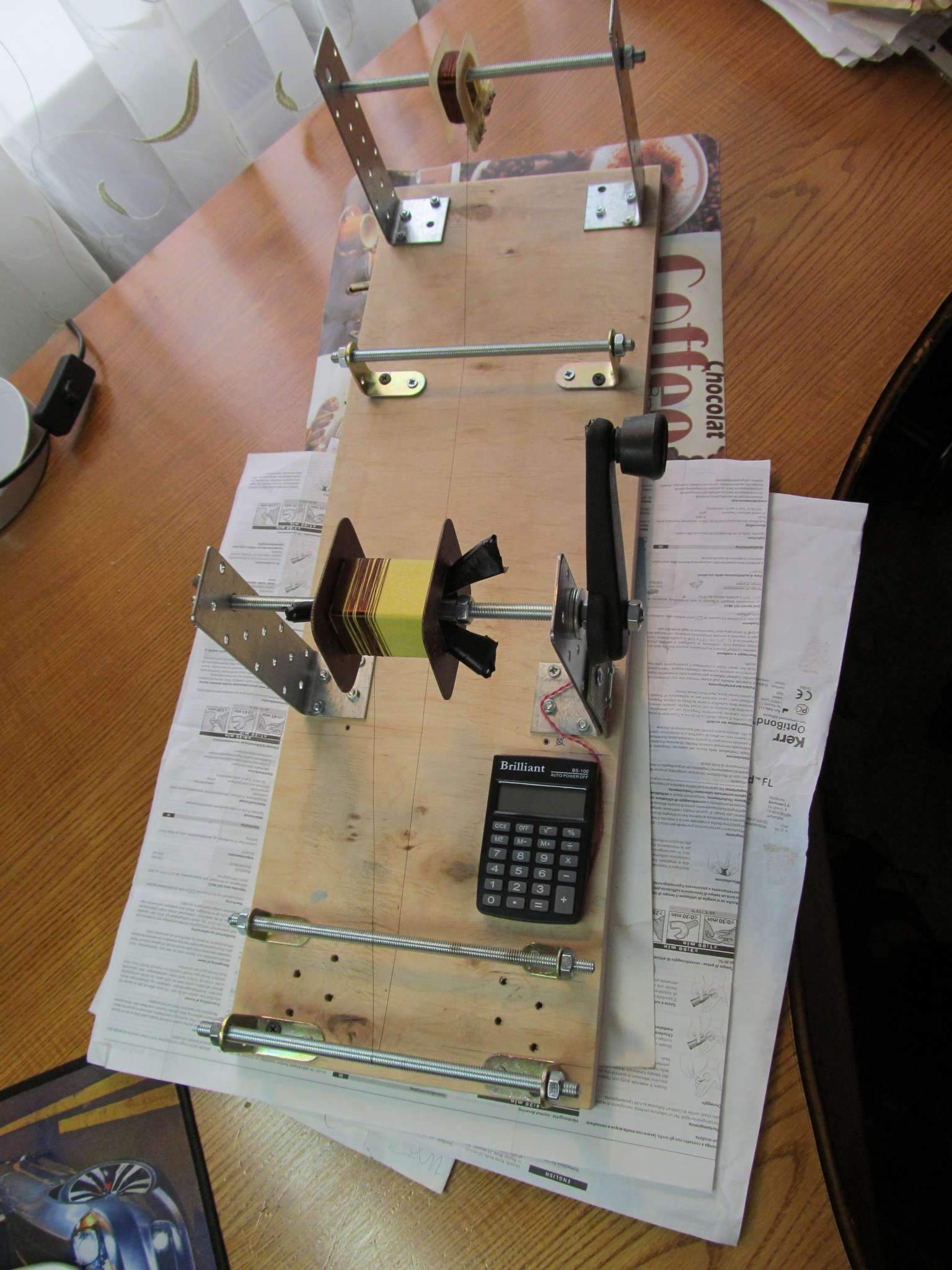

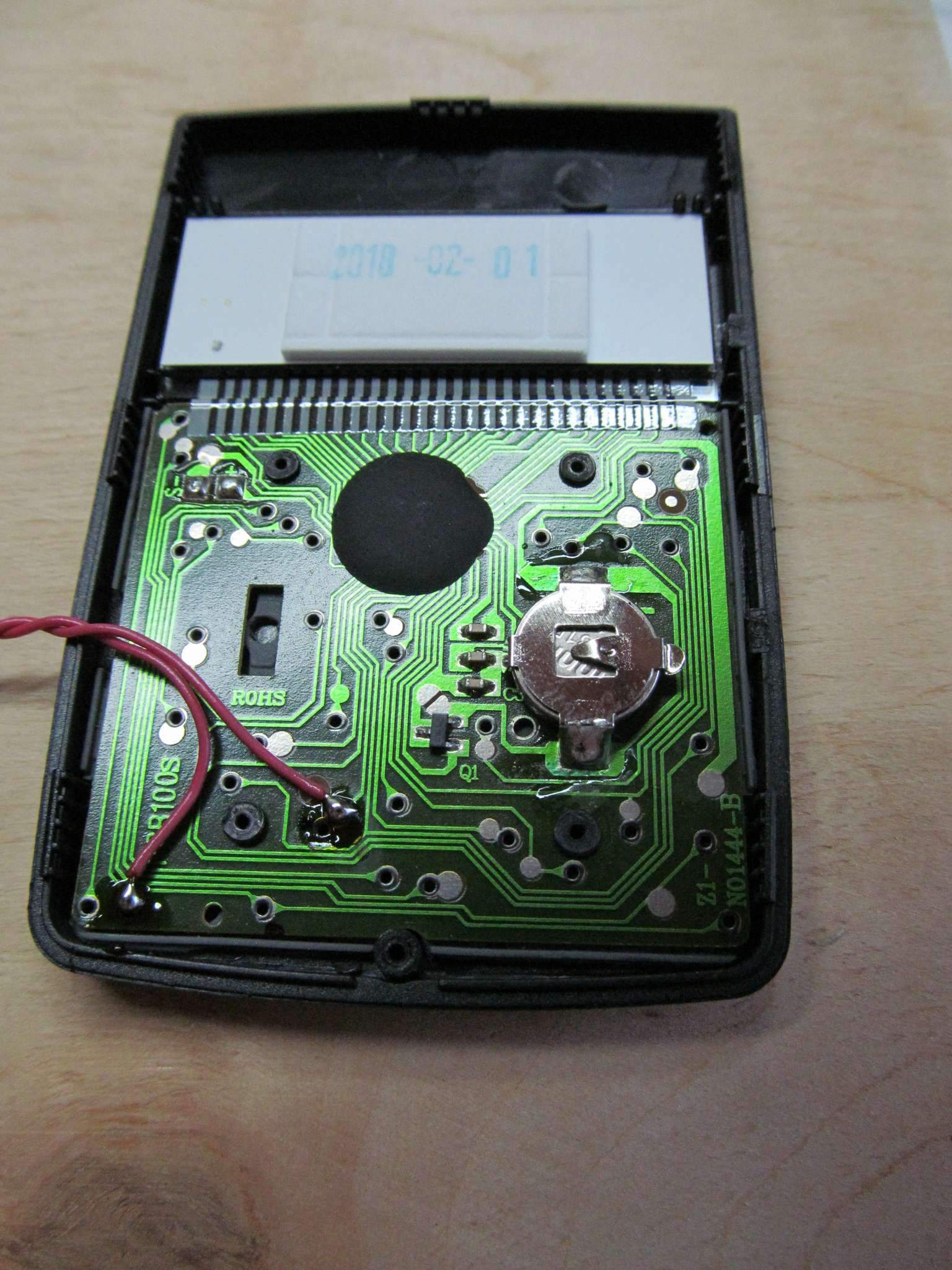

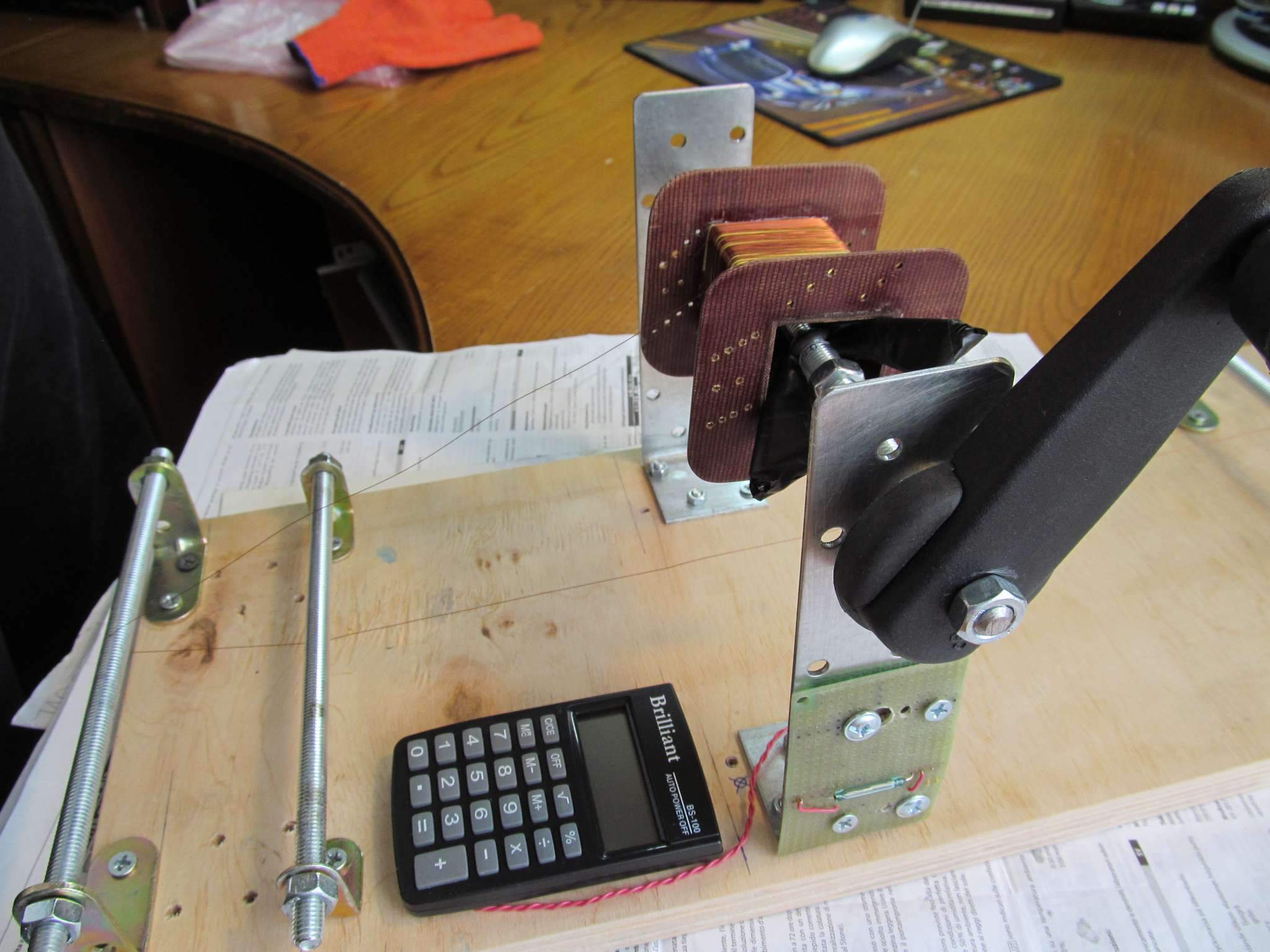

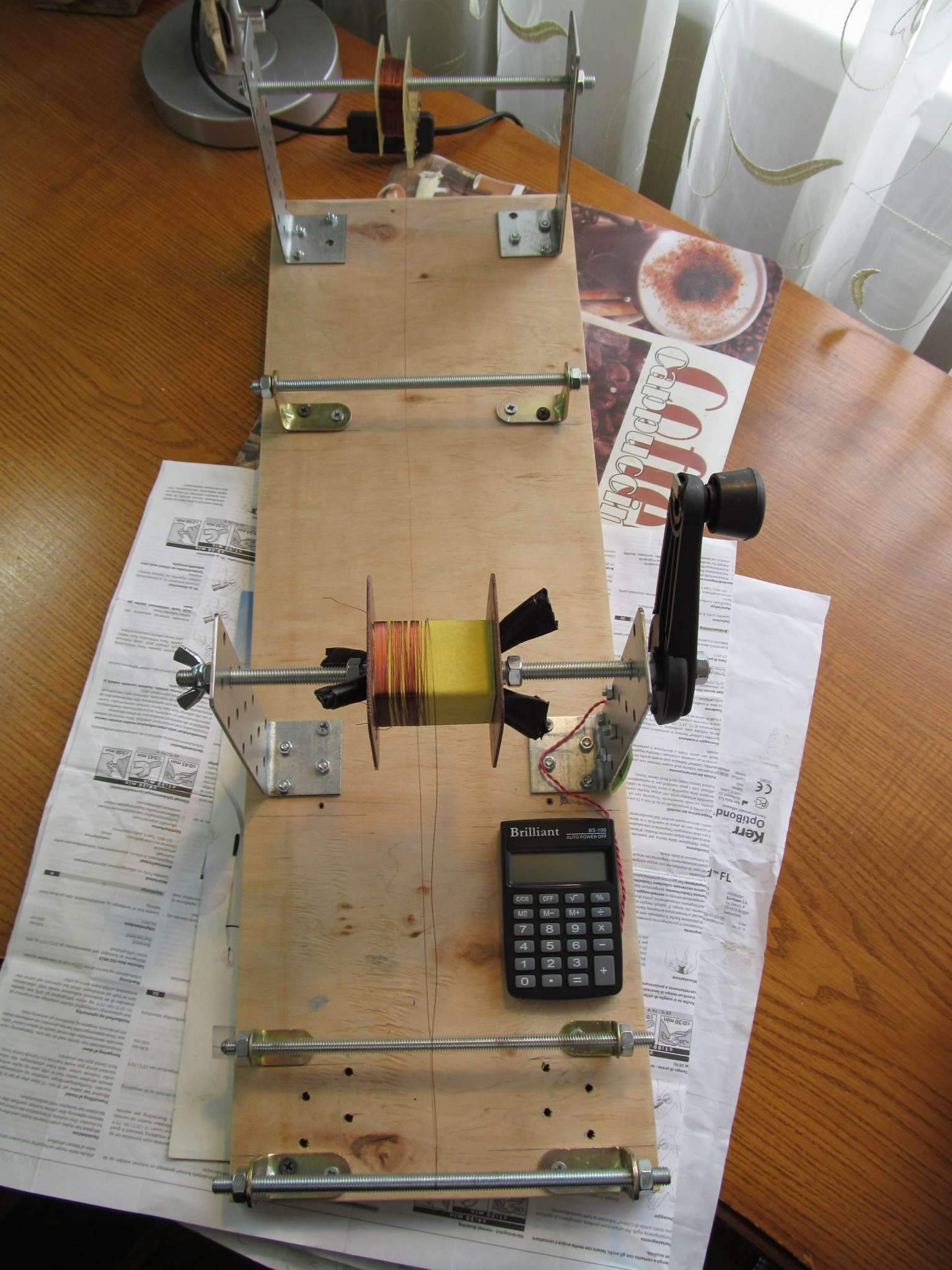

Вот , почти доделал станок моталку со счётчиком витков. Осталось только сделать натяжитель провода после подающей катушки , найти пластиковые трубочки на направляющие оси ( уже знаю где их взять) . Всё делалось из подручных материалов ( ручку купил от стеклоподьёмника на девятку на авторынке , пруты с резьбой и уголки- в стройматериалах. Единственное, над чем заморочился- это барашки-зажимы на резьбе для фиксации каркаса на оси. Купил маленькие барашки с резьбой на 8 , вырезал лопасти- удлинители , и приварил . Потом обмотал лопасти изолентой с подкладками для лучшей фиксации. Фиксирует каркас реально очень прочно , лучше чем обычные  пластины текстолита. Таких готовых больших барашков нет в продаже нигде, нужно всё дотачивать самому.  Калькулятор нашёл нормальный , с платой внутри, припаял провода к геркону к дорожкам кнопки "=" . Нажимаю  1 + и =  , начинаю мотать и калькулятор считает витки. Это если быстро крутить, без задержек. А вот если мотать в реальных условиях катушку виток к витку, то постоянно где-то останавливаешься, чтобы направить правильно провод, ручка немного задерживается возле датчика, и калькулятор очень часто считает два витка подряд ( датчик срабатывает не один раз, а два) . Думаю, что причина может быть в отсутствии натяжителя провода, поэтому попробую ещё с натяжителем- тормозом. Пока тренируюсь наматывать на ненужном проводе.

У меня датчик на противоположной от ручки стороне. Ручка тяжёлая, поэтому стремится остановиться в нижнем положении. Я сделал так, чтобы в этом положении магнит был на максимальном удалении от геркона. Тогда фантомных витков на счётчике нет.

Мне надо переставить геркон на другую стойку ? Так туда же не достанет сила магнита . Может тогда просто нужно увеличить зазор между магнитом и герконом , подложив шайбу ещё одну на ось ?

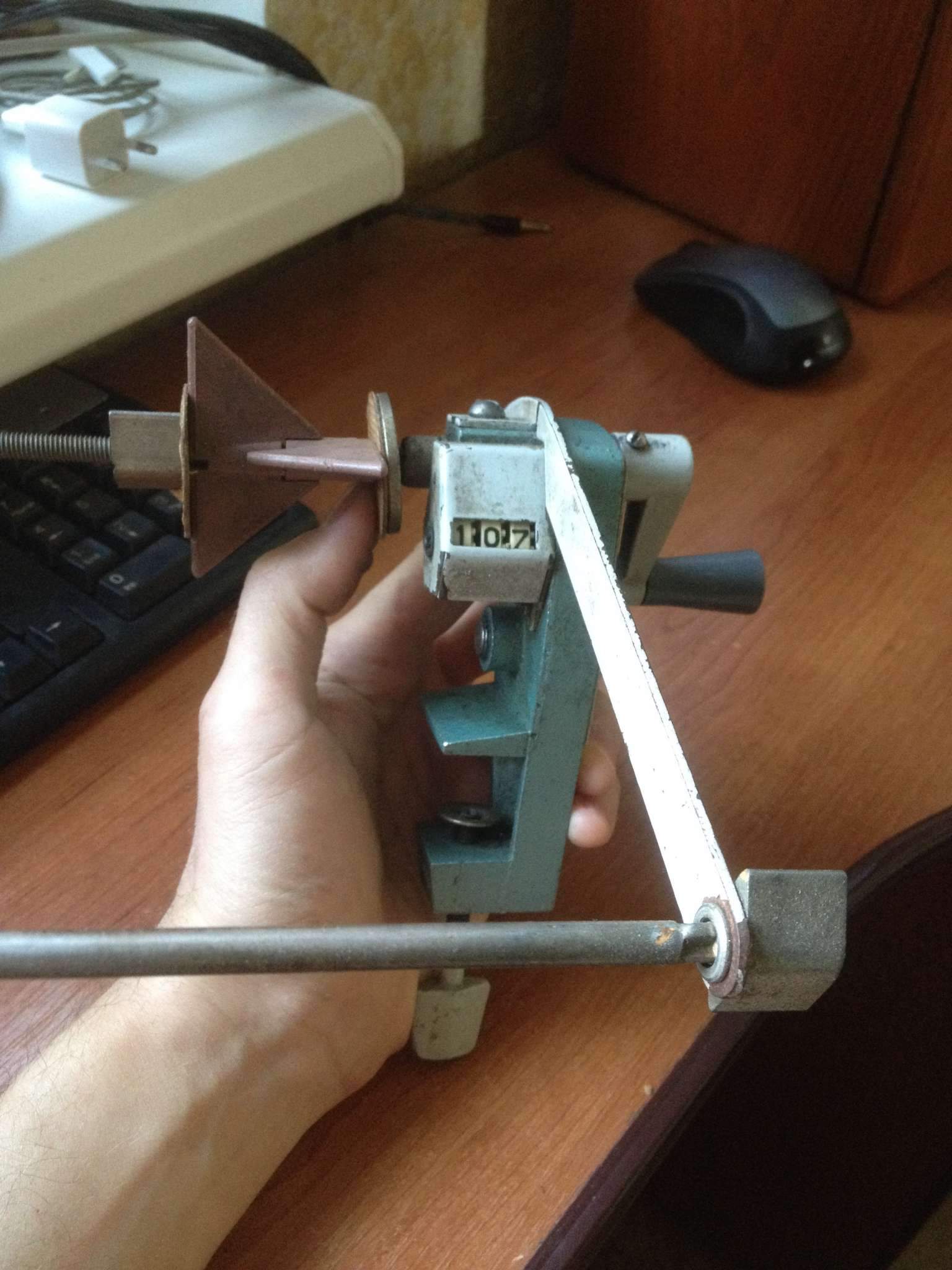

Старая добрая советская моталка. Купил когда-то по случаю на барахолке за бесценок. Имеется два варианта передаточного отношения - прямая передача 1:1, и ускоренная 1:3. Механический счетчик. Единственный недостаток - на ноль не сбрасывается, нужно отматывать. На ней намотал свой первый трансформатор, потом еще много выходников, силовиков и дросселей намотал. Вот скоро опять предстоит, руки чешутся на новый проект)

... и добавил:

Я к чему это - таких моталок еще очень много встречал на барахолках. Чтоб не колхозить на фанерке самодельную моталку, поищите на барахолках готовую, уверен, их еще много на постсоветском пространстве. Компактная и надежная вещь. Вполне удобная.

... и добавил:

При желании, к ней можно и шкив с моторчиком приспособить. Но мне как-то лениво. И так сойдет)

... и добавил:

Кстати, встречаются еще много моталок для пряжи. Её очень легко переоборудовать под намотку трансформаторов.

И к ней все равно придется мудрить механизмы подачи натяжения  и направляющие провода

Натяжитель и направляйка там левая рука. Лучше в перчатке рабочей.
Один недостаток у такой моталки есть - большие катушки типа ТСШ-170 там впритык помещаются.

В клубе! Решил тоже немного помотать катушки-погремушки. Памятуя о стертых перчатках и напряженной спине в подобных экспериментах стал изворачиваться. Доизворачивался до такой степени .



Два реверсивных двигателя, один с регулировкой оборотов. Питалка из компового БП. Каретка на валу с мелким шагом и линейным подшипником, опирающимся на другой вал.
Самая чумадесная вещь в этом сборище - программируемый счетчик оборотов. Чисто механический, никаких шарлатанств с электричеством. Правда работает на концевичок, останавливающим процесс.


И немного в другом ракурсе.

AZG, Вот что лень-матушка делает )))
