Re: Клуб любителей намотать трансформатор
« Ответ #1665 : Февраля 20, 2019, 22:17:49 »
Цитата: Ерёма от Февраля 20, 2019, 21:34:41
High Hopes, Пока понятно одно-перематывать! Чуда на которое мы надеялись не случилось.  :( Задача однако.  :rolleyes:

... и добавил:

Как вариант взять провод на первичку 0.18 и отказаться от 8 и 16 омной нагрузки (рассчитать только на 4 Ом) что бы побольше первички влезло. Решать Вам.
Большое всем спасибо за советы , друзья , и вам Ерёма тоже ) Ни на кого не обижаюсь, да и нет за что. Я сразу как увидел диаметр первички понял, что придётся перематывать. Я расчитал под пару ел84 будет около 1000 витков первички при 18 Вт, может пересчитать под 20 Вт ?   Вторичка нужна только 8 и 16 Ом, 4 мне на фиг не надо. Думаю, может поместятся 2 паралельных слоя вторички по 0,5 мм диаметра. Первичка будет 0,2 мм

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1666 : Февраля 20, 2019, 22:27:55 »
Цитата: High Hopes от Февраля 20, 2019, 22:17:49
Большое всем спасибо за советы , друзья , и вам Ерёма тоже ) Ни на кого не обижаюсь, да и нет за что. Я сразу как увидел диаметр первички понял, что придётся перематывать. Я расчитал под пару ел84 будет около 1000 витков первички при 18 Вт, может пересчитать под 20 Вт ?   Вторичка нужна только 8 и 16 Ом, 4 мне на фиг не надо. Думаю, может поместятся 2 паралельных слоя вторички по 0,5 мм диаметра. Первичка будет 0,2 мм
Правильное решение! Нужно начинать мотать, а там видно будет. Удачи! Ну, и нам развитие событий интересно. Сам уже на 4 Ом не делаю отвод, нафиг не нужен, хотя кто-то скажет, что зря. 4 Омные гитарники только в транзисторных видел, "но это не наш метод"

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1667 : Февраля 20, 2019, 22:40:20 »
High Hopes, зачем 18-шке 96-е железо? Для чего? Классические выходники идут на 76-м и там с низом более чем хорошо.

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1668 : Февраля 21, 2019, 07:32:40 »
Цитата: AZG от Февраля 20, 2019, 22:40:20
High Hopes, зачем 18-шке 96-е железо? Для чего? Классические выходники идут на 76-м и там с низом более чем хорошо.
Тут вопрос рационального подхода и экономии. Если производить партию усилителей например 1000 штук, то да 96-е железо не рационально и не экономно, а если экземпляр единственный, для себя любимого в качестве исключения из правил (и при условии, что другого железа нет или его нужно дополнительно покупать) то вполне можно позволить.  :)

... и добавил:

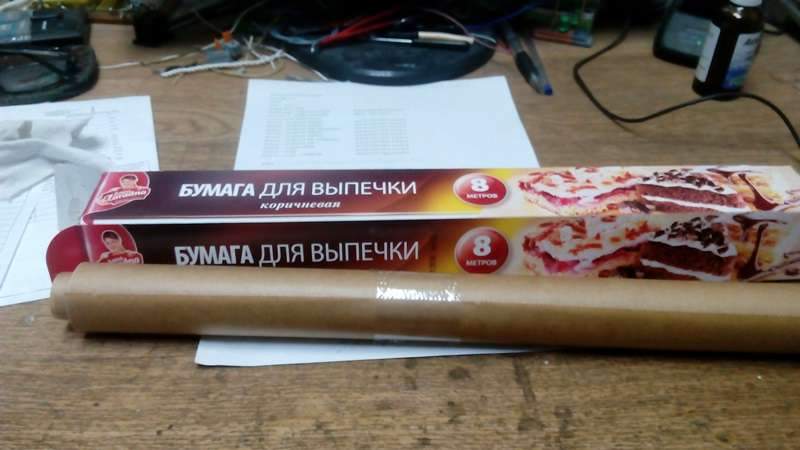

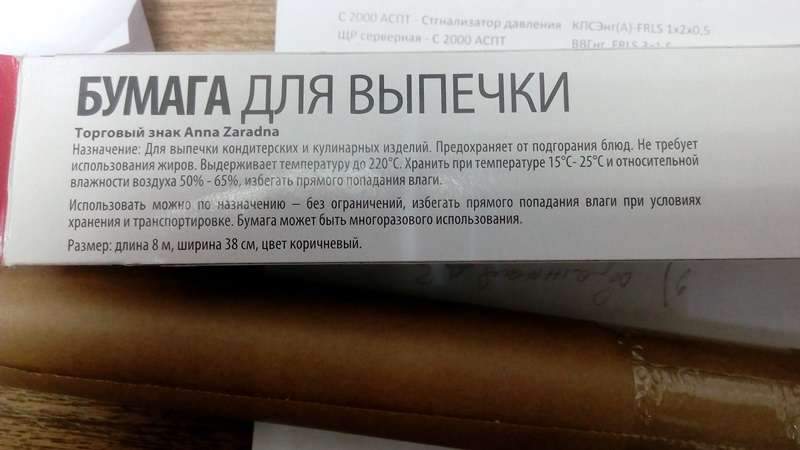

вчера в "Магните" прикупил бумагу для выпечки для межслойной. Где-то читал используют с успехом. Буду пробовать.
« Последнее редактирование: Февраля 21, 2019, 07:41:26 от Ерёма »

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #1669 : Февраля 21, 2019, 08:39:11 »
Ерёма, я использовал, вполне годилась, так же скотч малярный, в размер резал строительным ножем, предварительно прижав правильный размер водопроводный хомутом (это я про скотч). не понял честно, что больше понравилось... ??? В качестве привода для вращения каркаса использовал шуруповерт, оснащенный педалью с тросом газа от жигулей, для того, что бы освободить руки... Подавал рукой... Приловчился ни сразу, но в в конце решил ничего не переделывать, для не частых проектов (а что то подсказывает, что на одном не остановлюсь) и так сойдет... :crazy: :pozor:
High Hopes намотать 1000 витков- ерунда, тем более провод- толстый, не пугайтесь, еще перемотаете раза два, из возникшего из ниоткуда перфекционизму.. (я 2 раза перематывал... :pozor:)
« Последнее редактирование: Февраля 21, 2019, 08:43:14 от tom cat »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1670 : Февраля 21, 2019, 08:41:12 »
Ерёма, Есть разумная достаточность по сечению железки. Перебор ни к чему хорошему не приведет, мы не в ХайЭнд тут играемся, а делаем серьезный гитарный аппарат. Да, 84-ки любят хорошую по объему железку, но на пару того-же КлассикТона 37-го более чем.

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #1671 : Февраля 21, 2019, 08:48:20 »
Блин, вот читаю и не пойму, какие лампы то на выходе? 34 или 84? Если 84- то 1000 витков мало...
High Hopes прочитайте тему "Моточные данные фирменных трансформаторов" здесь же, в крафте, и все Ваши вопросы отпадут сами собой...
А 18 ватт на ЕЛ 34 и с таким трансом... ??? Я не пойму, зачем...
(мысли в слух)

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1672 : Февраля 21, 2019, 08:49:23 »
Цитата: AZG от Февраля 21, 2019, 08:41:12
Ерёма, Есть разумная достаточность по сечению железки. Перебор ни к чему хорошему не приведет, мы не в ХайЭнд тут играемся, а делаем серьезный гитарный аппарат. Да, 84-ки любят хорошую по объему железку, но на пару того-же КлассикТона 37-го более чем.
я не против. Но JCM800 на EL84 "Это не серьёзно"

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #1673 : Февраля 21, 2019, 08:56:11 »
Не, это серьезно, но не JCM800 ;D, но возможно мы ошибаемся в модели лампы,  атор пишет про ЕЛ 34, но тогда почему 18 ватт???

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1674 : Февраля 21, 2019, 09:03:01 »
High Hopes, ( будет для двухтакта на EL84 ) №1646

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1675 : Февраля 21, 2019, 09:06:31 »
Цитата: Ерёма от Февраля 21, 2019, 08:49:23
я не против. Но JCM800 на EL84 "Это не серьёзно"

Смотря как ПРИГОТОВИТЬ. Там много факторов, которые влияют. И взять тупо копирнуть не получится. В этом основная ошибка контор и мастеров, кто пытается получить 800-ку на 84. Для начала стоит добиться максимального звука от мощника, не давить анодку и тогда будет очень даже толковый аппарат. Да, по характеру будут отличия, от этого никуда не деться. Но итог все-равно порадует.

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #1676 : Февраля 21, 2019, 09:07:00 »
А потом несколько постов с упоминанием ЕЛ 34? Надо разобраться...! :crazy:

... и добавил:

AZG, я согласен с тем, что на 84 лампе много хороших усилителей... Британский мать его звук...
« Последнее редактирование: Февраля 21, 2019, 09:08:57 от tom cat »

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1677 : Февраля 21, 2019, 09:11:05 »
Кажется про JCM800  я погорячился,(всюду мерещится) там просто упоминается маршал 18 ватт, прошу прощения за неточность. :rolleyes:

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #1678 : Февраля 21, 2019, 09:13:57 »
Ерёма, держите себя в руках!!! :old: Не нужно :worship:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1679 : Февраля 21, 2019, 09:20:40 »
Ерёма, Кстати, М18 еще то счастье. На него модов чуть ли не больше, чем на 800-ку. И все по причине того, что разработка изначально из-за кроилова.

tom cat, Притом навалом американцев на 84-ках с совсем другим характером. Очень рекомендую Марк 5:25 посмотреть. Один из немногих удачных аппаратов на этой лампе.
