Re: Клуб любителей намотать трансформатор
« Ответ #1680 : Февраля 21, 2019, 09:35:31 »
Скажу ересь, но мне очень всегда нравилась Фка от Месы, в варианте комбо, такой прикольный то же аппарат...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1681 : Февраля 21, 2019, 09:36:32 »
tom cat, Конечно ересь! Там моточные ужос. Меняем на нормальные и все становится сильно лучше.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1195
  • yo yoda
Re: Клуб любителей намотать трансформатор
« Ответ #1682 : Февраля 21, 2019, 09:43:27 »
AZG, а не подскажете, что у марк5/25 с трансами/питанием? Как в мини ректе, 400 анод, 320 screens и обычная фикса? Или там их приблуды с динаватт?
И приведенки сколько? Я слышал, около 6600 в мини ректе...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1683 : Февраля 21, 2019, 09:54:10 »
tube-freak, Там моточные все полностью идентичны Миниректе. Анодка такая же. Притом мощник сильно лучше сделан, без Динаватта. Потому и звучит.

Приведенку не измерял, но ИМХО, там что-то около 7500 ом. Попадет в руки, измерю. быстро не обещаю, редкий зверь.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1684 : Февраля 21, 2019, 10:00:23 »
Ребята уточняю :этот транс буду мотать под пару ел84 под мой первый самодельный Маршал 18 Вт. А другой усилитель 2204 на ел 34 (50 Вт) уже тоже собран мной пару лет назад и звуком устраивает там нормальные большие трансы стоят

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1195
  • yo yoda
Re: Клуб любителей намотать трансформатор
« Ответ #1685 : Февраля 21, 2019, 10:02:56 »
Спасибо огромное!
Мне стало интересно, как у них «рука поднялась» написать 25ватт, по идее оно выйдет только с очень низкой Raa, но лампам будет очень худо. И питание должно быть жестким...
интересно, есть там 25 или так продаётся лучшее ;)

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #1686 : Февраля 21, 2019, 10:04:33 »
100500 продаётся лучшее... :D

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1687 : Февраля 21, 2019, 10:16:06 »
tube-freak, Именно так. Там мощник вылетает в режим с токами сетки и т.п. Но при этом лампы живут довольно долго. Хуже режим 10 ватт у Миниректы - триодный режим и лампам реально плохеет.

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1688 : Февраля 21, 2019, 11:12:18 »
AZG, там что-то около 7500 ом. Попадет в руки, измерю.
Подскажите пожалуйста! как и чем можно измерить Ra-a?

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2358
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #1689 : Февраля 21, 2019, 12:16:35 »

Оффлайн zlife

  • Новичок
  • *
  • Сообщений: 1
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #1690 : Февраля 21, 2019, 13:02:43 »
Thanks for sharing this. keep sharing with us.
Stainless Steel Kitchen Knives

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1691 : Февраля 21, 2019, 13:03:06 »

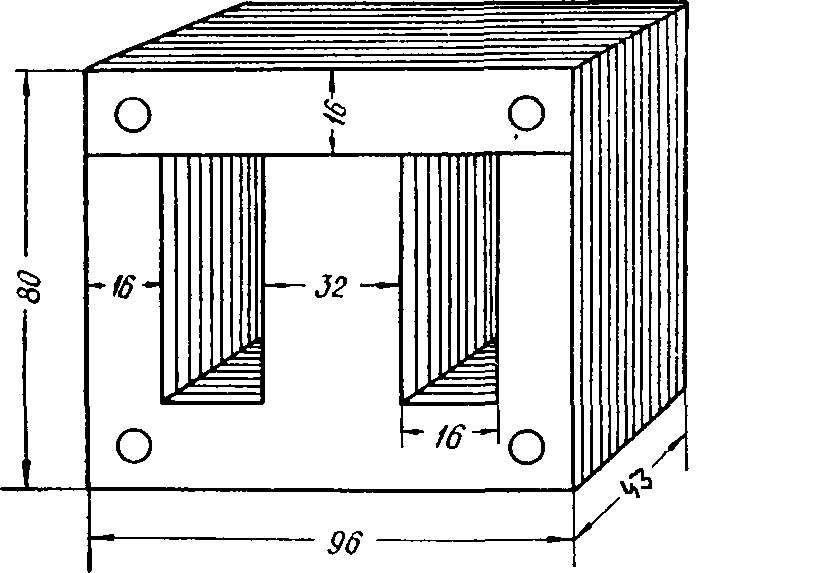

Есть ещё железо от UPS ов с шириной окна 16 мм. Площадь
окна 4,8х1,6=7,68 кв.см
сердечник 32х43 мм = 13 см .уважением. оно вроде бы лучше подходит по размерам под 84 лампы. Мотать на них ? Толщина пластин 0.25 мм
« Последнее редактирование: Февраля 21, 2019, 13:05:31 от High Hopes »

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1692 : Февраля 21, 2019, 13:03:15 »
Валентин Гаврилов, Спасибо! Просто я подумал, что наши иностранные партнёры придумали умный прибор в железе. А, что -то похожее я встречал в сети. Сейчас....да http://www.sugardas.lt/~igoramps/crazy.htm.  Я понимаю, что тут серьёзный форум, но пусть меня простят коллеги. :pozor: Я проще смотрю на жизнь. ;)


... и добавил:

зато у меня на Русском языке!

... и добавил:

   zlife а это кто? и что?
« Последнее редактирование: Февраля 21, 2019, 13:32:50 от Ерёма »

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1195
  • yo yoda
Re: Клуб любителей намотать трансформатор
« Ответ #1693 : Февраля 21, 2019, 14:11:28 »
Цитата: High Hopes от Февраля 21, 2019, 13:03:06
Есть ещё железо от UPS ов с шириной окна 16 мм. Площадь
окна 4,8х1,6=7,68 кв.см
сердечник 32х43 мм = 13 см оно вроде бы лучше подходит по размерам под 84 лампы. Мотать на них ? Толщина пластин 0.25 мм
Это обычный EI-96 керн.
Да, окно больше, это хорошо.  Для ел84 - перебор. Тем более такой толщиной пакета. На 2хEl34 хватит.

По качеству железа ничего не скажу, все может быть.

Если делать на нем на 84-ки, я бы оставил пакет 32мм толщиной. И витков 1600-1700 туда бы загнал.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1694 : Февраля 21, 2019, 17:02:19 »
High Hopes, Что-ж тебя тянет на громадины? Ищи 66-76 железо с нормальным набором пакета габариткой на 50-80 ватт. Ну максимум 100 ватт. Этого за глаза.

... и добавил:

Ерёма, Приведенку измеряют наиболее простым способом - подают переменку на крайние выводы и измеряют все напряжения. Высчитывают КТ и через него все остальное.
