Автор Тема: Клуб любителей намотать трансформатор  (Прочитано 314527 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1695 : Февраля 21, 2019, 18:01:42 »
High Hopes, Что-ж тебя тянет на громадины? Ищи 66-76 железо с нормальным набором пакета габариткой на 50-80 ватт. Ну максимум 100 ватт. Этого за глаза.

Потому что если уже мотать то на нормальном железе чтобы моща была в звуке при подключении в нормальный кабинет . Тот мелкий выходник ну вообще не даёт баса хоть как там не крути ручки - звук тонкий и все . А место на шасси позволяет и EI96 поставить а вес особо роли не играет . Попробую намотаю терять то нечего а вдруг лучше станет. Вы понимаете о чем я . А вот подключился в 2204 ( 50 Вт ) - сразу аж пол дрожит , моща чувствуется всем телом  динамика так и прёт напором
« Последнее редактирование: Февраля 21, 2019, 18:04:06 от High Hopes »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1696 : Февраля 21, 2019, 18:56:02 »
High Hopes, Я написал какое нормальное. Посмотри габариты 37-го - оптимал без экономий.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1697 : Февраля 21, 2019, 21:03:54 »
High Hopes, Я написал какое нормальное. Посмотри габариты 37-го - оптимал без экономий.
Ок , буду искать тогда )Спасибо большое Вам за советы.

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1698 : Февраля 21, 2019, 21:50:36 »
Ни когда не мотал вторичку в два провода. Как это делается правильно? Нужно две катушки заряжать и укладывать рядом? Мне кажется это не просто. Или по другому?  ??? Подскажите пожалуйста. :hmmm:
P.S. Всё знает тот кто спрашивает и интересуется тем чего не знает, а не тот кто делает вид, что всё знает.

... и добавил:

Приступим! :)
Моталка CUSTOM, двигатель от дворников жигулей, 2 скорости, реверс, подача провода и укладка ручная через тряпочку.

счётчик с Алиэкспресс

... и добавил:

Не успел домотать последнюю секцию 1/4 первички. Теперь только в понедельник. Всех с наступающим праздником!
« Последнее редактирование: Февраля 22, 2019, 14:39:18 от Ерёма »

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1699 : Февраля 23, 2019, 12:37:45 »

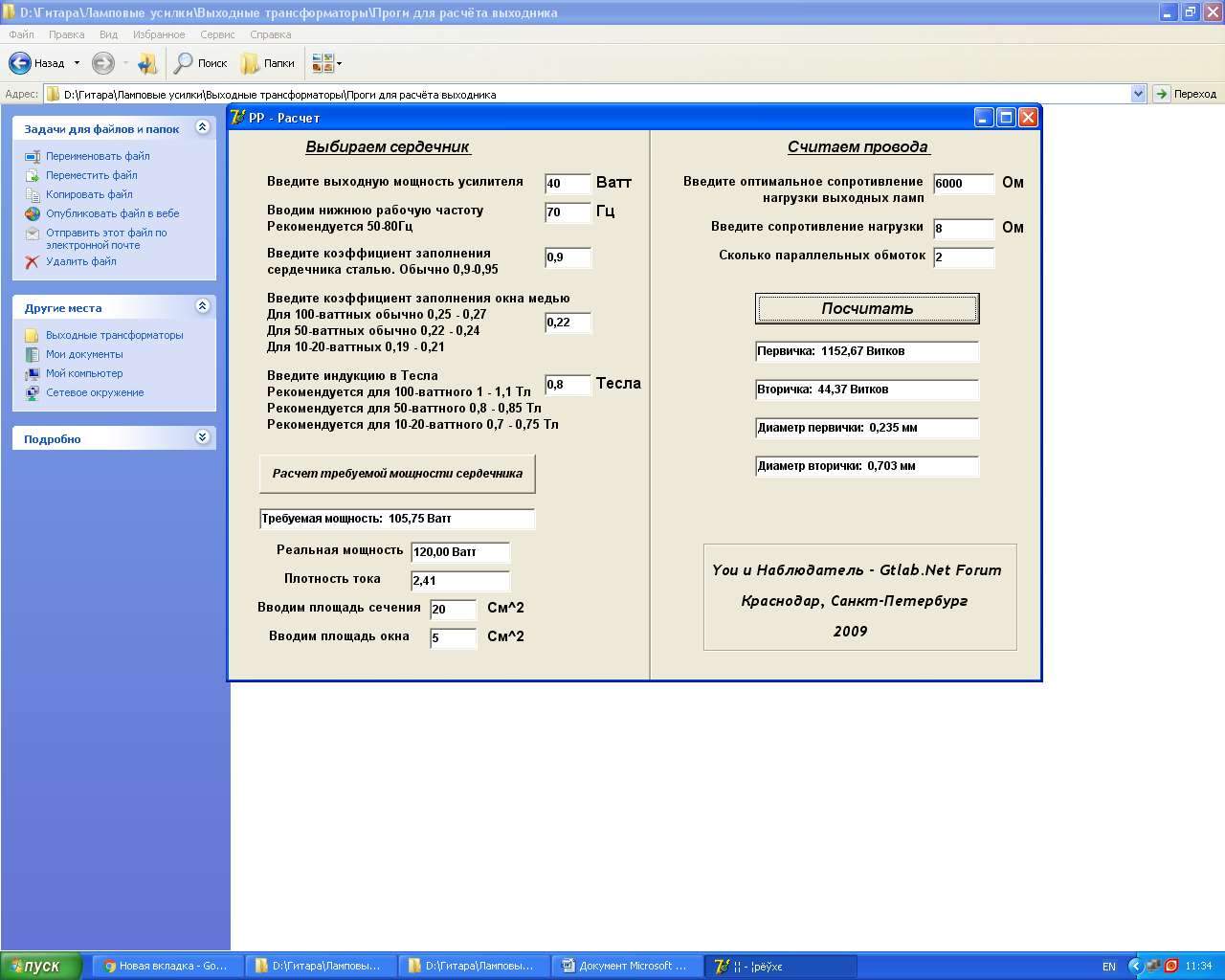

Мужики всех с Днём защитника , с празничком! Вопрос один по расчёту выходника. Просчитал в проге расчёта под пару 6П3С для примера, там выдало что первички надо допустим 1150 Витков- это уже вся первичка имеется в виду с отводом от середины, или это только половина первички? Я думаю что имеется в виду вся полностью, но хочу уточнить

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1700 : Февраля 23, 2019, 13:02:32 »
Чет прога интересная. Площадь сечения 20 см2, а пишет что 120 Ватт (такая площадь у ОСМ-0.4 на 400 Ватт)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1701 : Февраля 23, 2019, 13:11:37 »
Oldvist, так мощность аудио-транса, а не габаритка для силовика.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1702 : Февраля 23, 2019, 13:16:35 »
Чет прога интересная. Площадь сечения 20 см2, а пишет что 120 Ватт (такая площадь у ОСМ-0.4 на 400 Ватт)
120 Вт- это рекомендуемая мощность железяки , и программа не учитывает площадь окна и площадь сечения для этого . Вопрос был о другом. И ещё- для 40-вт пушпула на 6П3С програма рекомендует провод 0,23 . У меня есть провод 0,2 можна ли его использовать - не будет ли маловато, или лучше взять 0,3 ?
« Последнее редактирование: Февраля 23, 2019, 13:19:17 от High Hopes »

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1703 : Февраля 23, 2019, 13:48:08 »
120 Вт- это рекомендуемая мощность железяки , и программа не учитывает площадь окна и площадь сечения для этого . Вопрос был о другом. И ещё- для 40-вт пушпула на 6П3С програма рекомендует провод 0,23 . У меня есть провод 0,2 можна ли его использовать - не будет ли маловато, или лучше взять 0,3 ?
Ну, вот вы сами подумайте нужно 0.23 намотаете 0.2 и всякий раз при включении аппарата будет глодать мысль пыхнет или не пыхнет! а 0.3 точно не пыхнет. Что-то Вас мотает по сторонам. Сначала было El84 и El43 сейчас 6п3с нарисовались. (Ещё 6п6с не рассматривали) Конечно это процесс творческий, но всё же нужно быть последовательным.

... и добавил:

ошибся конечно EL34

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1704 : Февраля 23, 2019, 14:07:31 »
Ну, вот вы сами подумайте нужно 0.23 намотаете 0.2 и всякий раз при включении аппарата будет глодать мысль пыхнет или не пыхнет! а 0.3 точно не пыхнет. Что-то Вас мотает по сторонам. Сначала было El84 и El43 сейчас 6п3с нарисовались. (Ещё 6п6с не рассматривали) Конечно это процесс творческий, но всё же нужно быть последовательным.

... и добавил:

ошибся конечно EL34
  Нет не мотает никуда, просто есть идеи разные пока это всё в голове перевариваю. Подготавливаю теоретическую базу, чтобы потом было легче. Вот и уточняю всё что мне нужно. Спасибо что на этом форуме мне подсказываете!!  Под ЕЛ84 хочу просто заменить выходник на лучший. очень интересно намотать транс самому. Кстати, слышал что для межвитковой изоляции используют обычную сентехническую фум.ленту что скажете об этом?
« Последнее редактирование: Февраля 23, 2019, 14:12:10 от High Hopes »

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1705 : Февраля 23, 2019, 14:13:47 »
High Hopes, Под ЕЛ84 хочу просто заменить выходник на лучший. Без проблем! берите провод 0.2! Но при чём тут 6п3с Совсем другая лампа! Всё другое!

... и добавил:

Если мало места в окне и мотать некуда я вам уже советовал для EL84 можно даже 0.18 взять и вторичку под 4 ом. Всё без вариантов. Компромисс пока не кто не отменял. Или верните железо продавану который думает, что BEAG это Tesla.

... и добавил:

2 восьми омных динамика в паралель отличный вариант на 4 Ом нагрузки
« Последнее редактирование: Февраля 23, 2019, 14:27:01 от Ерёма »

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1706 : Февраля 23, 2019, 15:29:13 »
High Hopes, я силовики мотаю при расчетной плотности тока 4 Ампера на квадрат. Тепленький, но не критично. Выходники при 4 Амперах на квадрат мертвецки холодные.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Клуб любителей намотать трансформатор
« Ответ #1707 : Февраля 23, 2019, 15:33:13 »
Кстати, слышал что для межвитковой изоляции используют обычную сентехническую фум.ленту что скажете об этом?
Если это белое г..но в катушках, то лучше не надо - бумага для кассовых аппаратов или рукав для запекания будут в самый раз.
Если позволяет окно, то провод можно взять более толстый. В той проге считается диаметр по голой меди, без учета изоляции.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1708 : Февраля 23, 2019, 15:38:06 »
Полностью поддерживаю предыдущего оратора! Фум-лента расслаивается при давлении верхних витков и перестает быть изоляцией. Я пользую термобумагу (эхо работы по обслуживанию терминалов оплаты сотовой связи десятилетней давности) шириной 80 мм.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1709 : Февраля 23, 2019, 15:54:54 »
Ок ясно, спасибо. Есть для такого дела малярный скотч , наверное ним буду изолировать межслойные + ещё бумага для межвитковой
