Автор Тема: Клуб любителей намотать трансформатор  (Прочитано 314536 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1710 : Февраля 23, 2019, 16:00:03 »
High Hopes, межслойная изоляция - понятно. Но что есть "межвитковая"?

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1711 : Февраля 23, 2019, 17:03:33 »
High Hopes, межслойная изоляция - понятно. Но что есть "межвитковая"?
лак самого провода.....

... и добавил:

иногда воздух, когда намотка "рыхлая"
« Последнее редактирование: Февраля 23, 2019, 17:30:28 от Ерёма »

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1712 : Февраля 23, 2019, 21:08:09 »
High Hopes, межслойная изоляция - понятно. Но что есть "межвитковая"?
Имел в виду межсекционная )

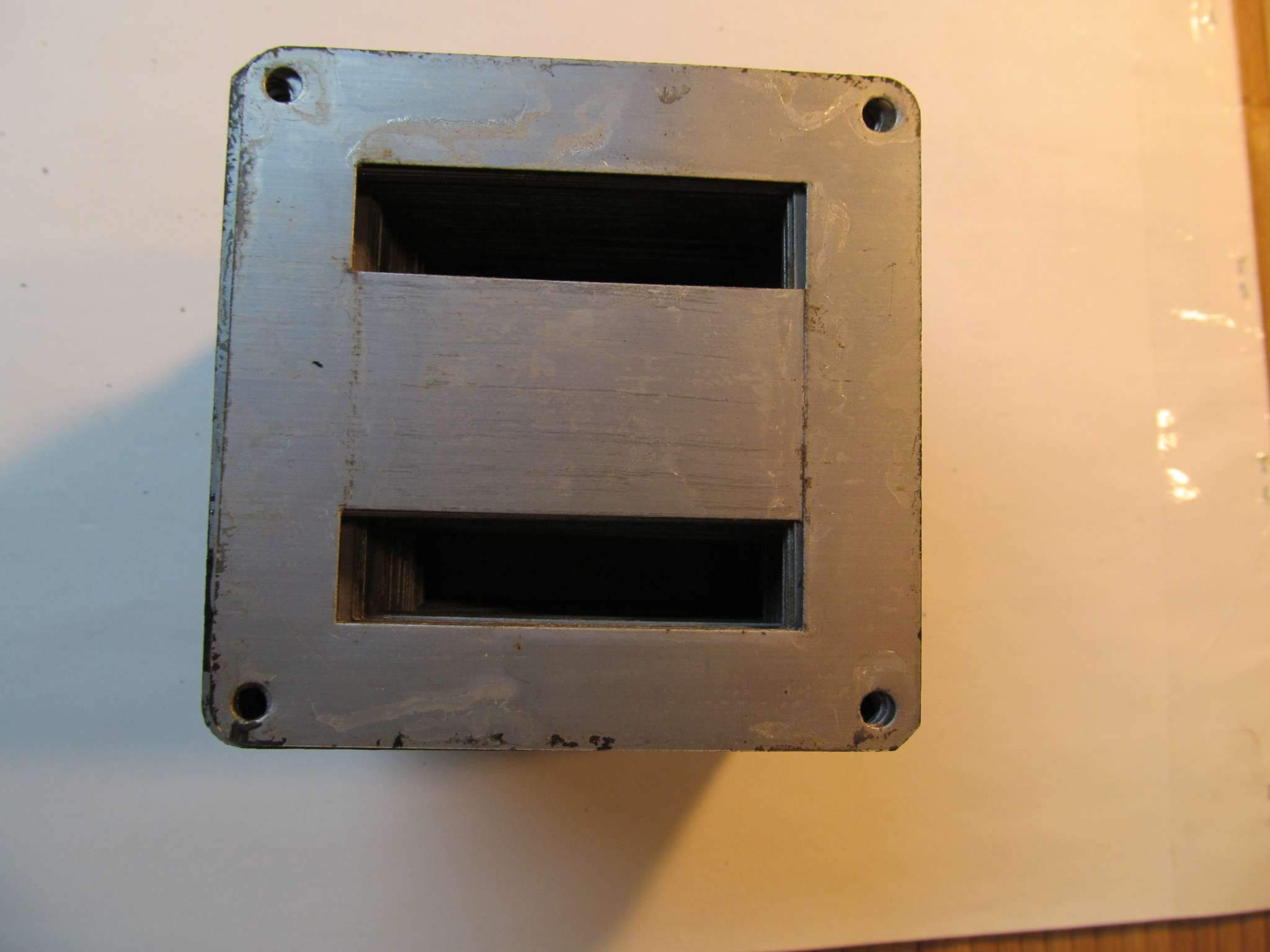

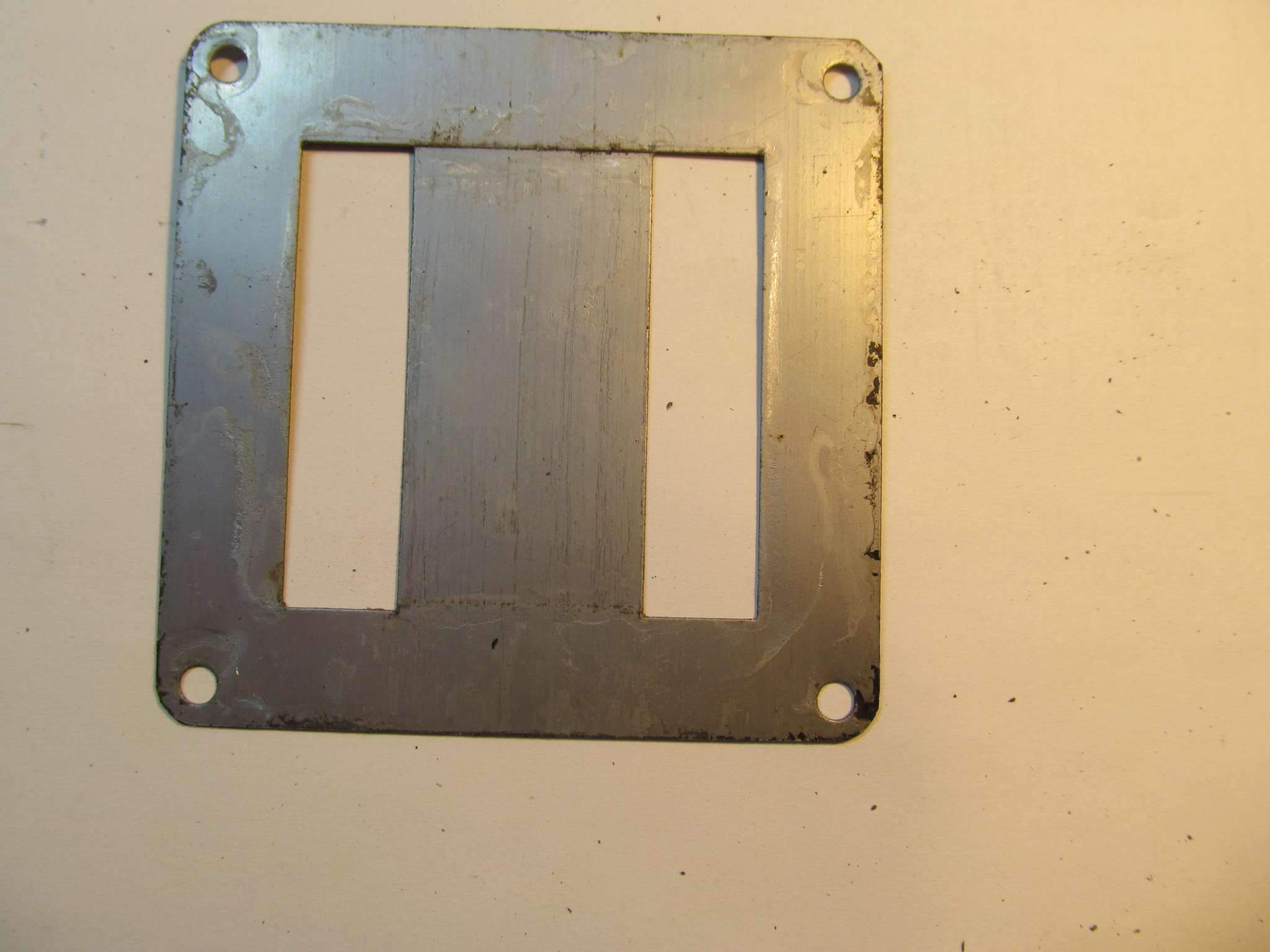

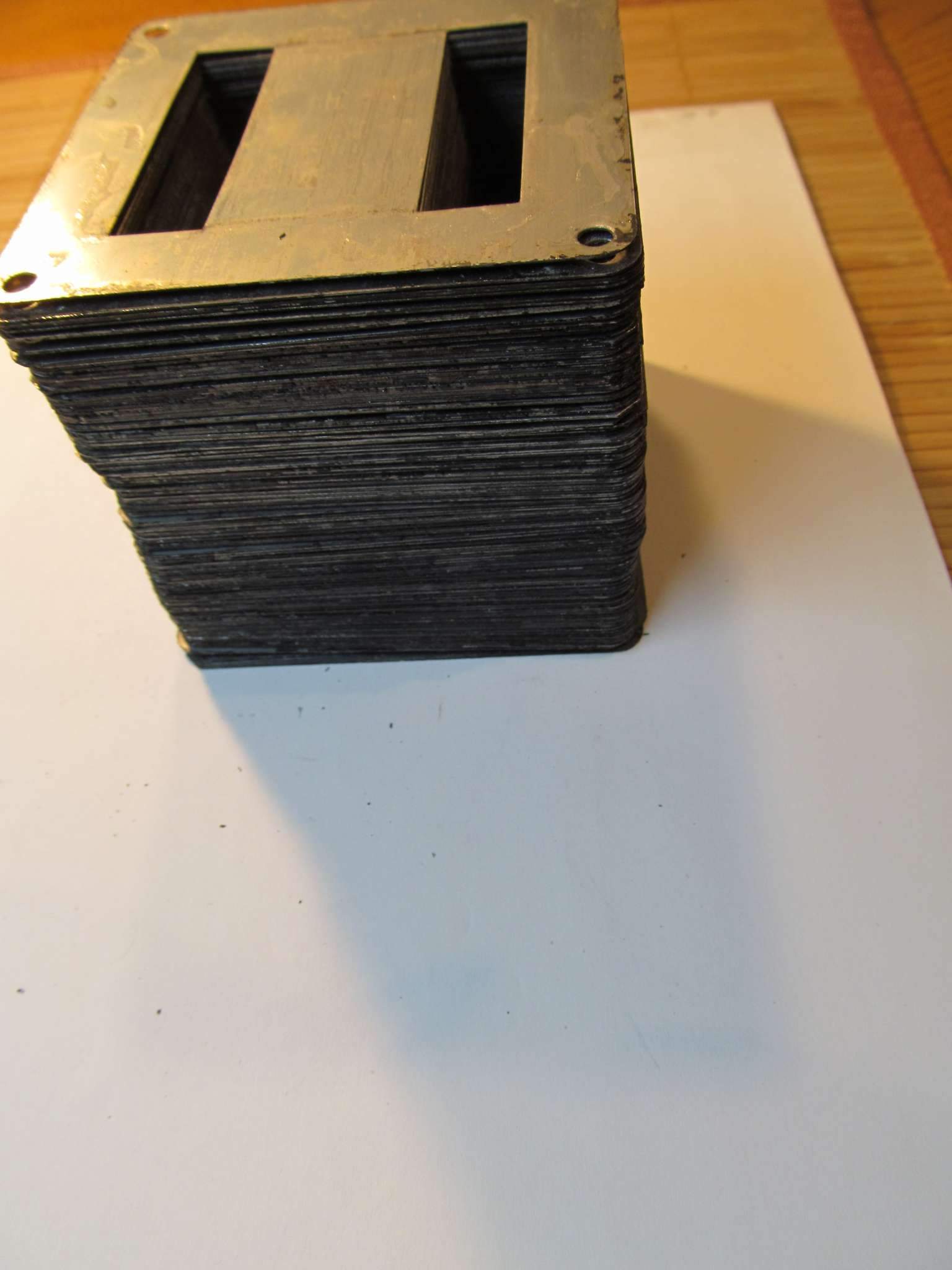

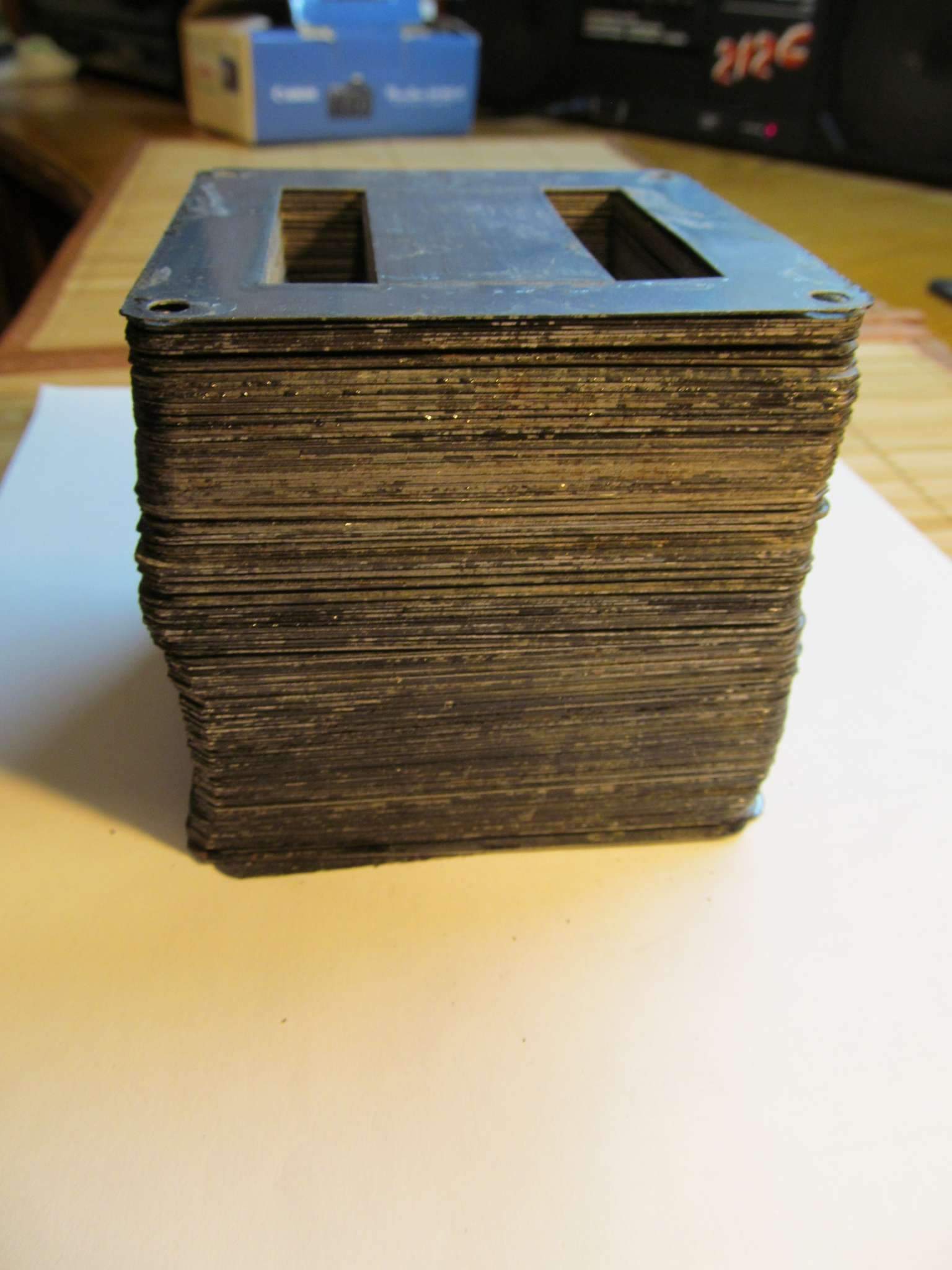

Вобщем разобрал один из Тесловских (или БИГОвских) трансов , и был приятно удивлён. Во первых железа такая стопка получилась что хватит на 2 выходника под EL 84 спокойно с площадью сечения сердечника 10-11 см .кв. и толщиной набора 3.5 см . Так и пересчитал под это сечение , вышло около 2000 витков первички 0,2 - как и должно быть для этого выходника. Во-вторых оказалась немного больше ширина окна- около 14 мм , с учётом каркаса будет около 12-13 мм - что уже лучше , чем 1 см. Качество самого железа тоже хорошее, тоненькое , разобралось отлично , не ржавое. Главное, чтобы звучало хорошо, очень надеюсь на это.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1713 : Февраля 23, 2019, 21:29:24 »

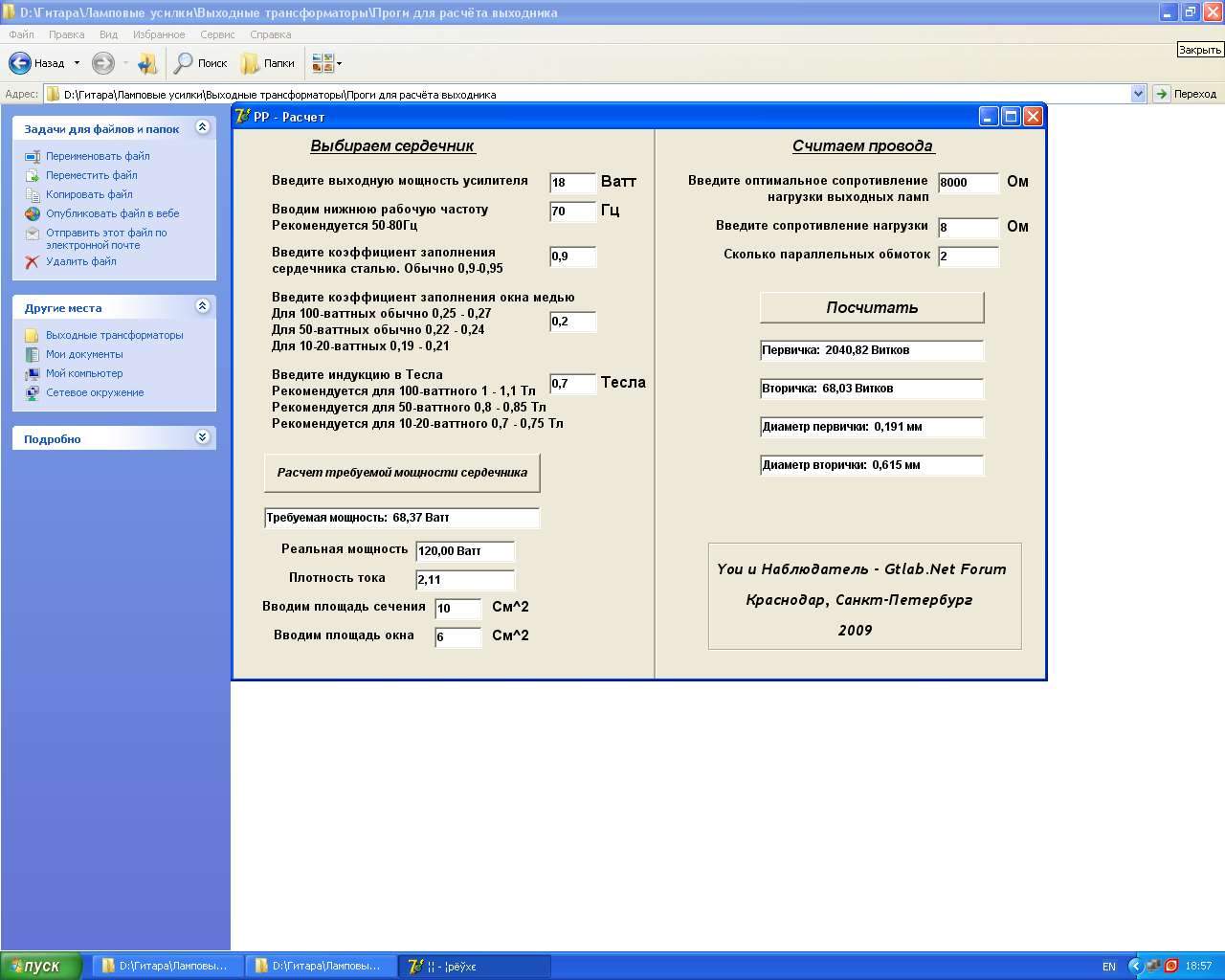

Не, ребят, вы меня хоть убейте, но прога выдает какую-то хрень. На 18-ти Ваттный усилок гитарный, с частотой нижней 70 Гц требуемая мощность 70 Вт... Это на какой частоте? Что хоть за цифры там рисуются? К чему все это привязано?
Для выходника на паре EL84 вполне хватает 6-7 кв.см площади сечения. Это габаритка порядка 40 Ватт на 50 Гц. На кой в проге 120 Ватт? Мы хи-энд транс считаем, да еще и в SE?

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1714 : Февраля 23, 2019, 21:49:22 »
В этой проге площадь окна и площадь сечения вводить надо самому . Тогда скиньте нормальную рабочую прогу для расчёта обмоток под двухтакт

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1715 : Февраля 23, 2019, 22:23:19 »
High Hopes, прога, как таковая не нужна. Есть здесь же тема "моточные данные фирменных трансформаторов". Экстраполируя инфу из нее можно намотать пракитчески любой годный выходник для гитарного усилителя. Не забываем, что количество витков смело можно варьировать процентов на 10 в обе стороны, если только не делаем полный клон, со всеми остальными такими же компонентами.

... и добавил:

Кстати, да! Меня тут всплывшей темой про Тини Террор раздраконили. Решил сделать, так сказать, работу над ошибками. Начал мотать трансы. Оба на железе транса бесперебойника. Как раз один транс бесперебойника на два транса усилителя - силовой и выходной.
2312574-0

... и добавил:

Есть отступление от оригинала - не буду делать вариант переключения мощности на 7 Ватт - звук в этом режиме совсем не нравится. Так сто силовик намотал только с напряжением 250 Вольт. Без отвода на 185 Вольт.
« Последнее редактирование: Февраля 23, 2019, 22:29:50 от Oldvist »

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1716 : Февраля 23, 2019, 22:39:36 »
Мне просто интересно самому всё расчитать точно под моё железо, а не на глаз )) Приблизительно я знаю, что первички должно быть около 2000 витков для хорошего звука и низов . Желаю удачи в сборке Рыжего)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1717 : Февраля 23, 2019, 22:42:08 »
Oldvist,  :good: какой размер железа? Что-то я там менее 96-го не встречал особо.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 979
Re: Клуб любителей намотать трансформатор
« Ответ #1718 : Февраля 23, 2019, 22:45:29 »
High Hopes, я мотал 3000 на пару елок 84-х. Вторичка исходя из приведенки. Мое мнение - в нашем деле точно не рассчитаешь. Тут все нюансы. Тут транс валит, тут кондюк набрасывает. В итоге не только транс итоговый звук делает. Я бы даже сказал, пока транс в насыщение не влетает, он делает звук на равне с конденсаторами. То есть, влияние есть, но на уровне приправок. ИМХО.

... и добавил:

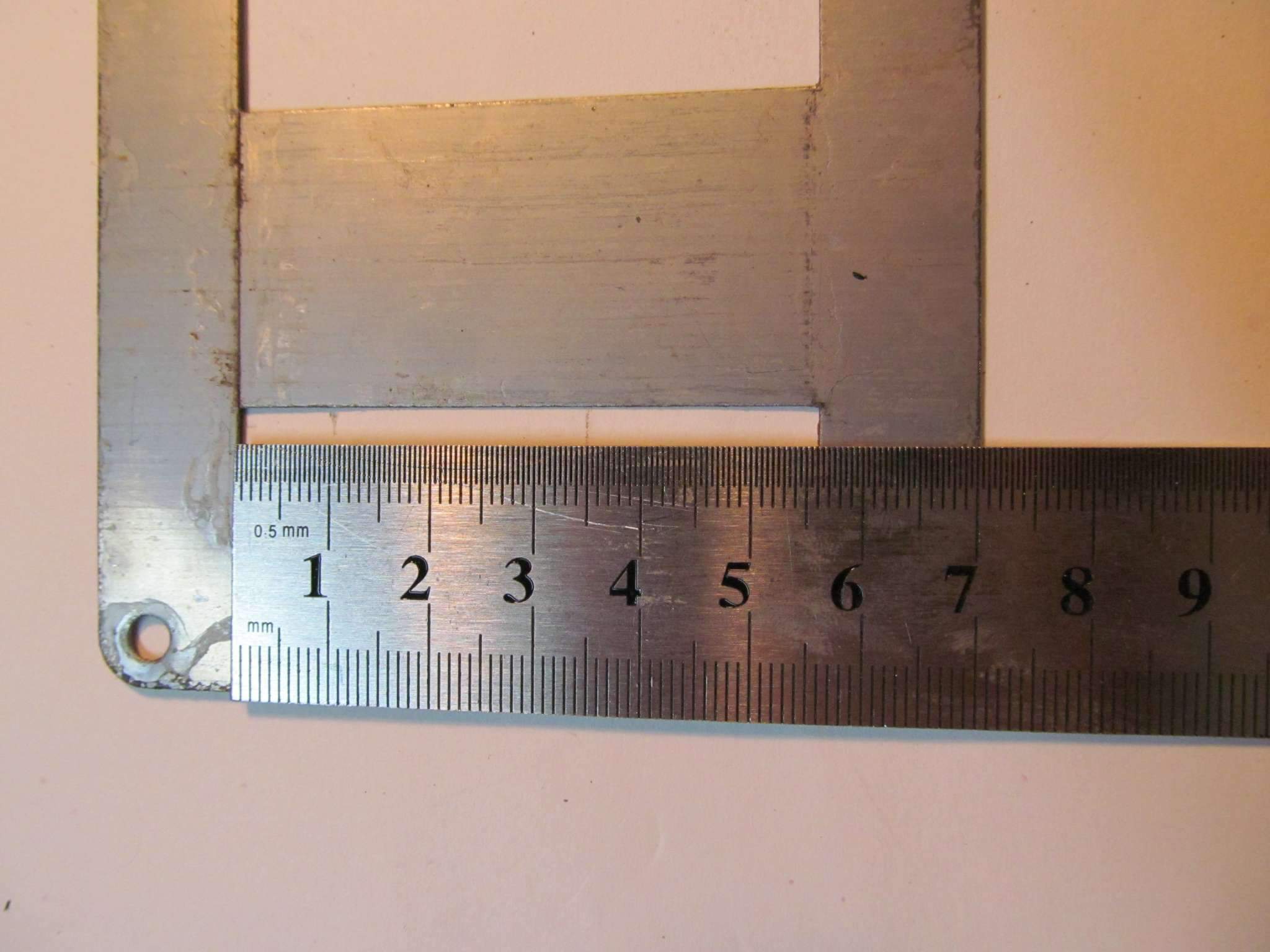

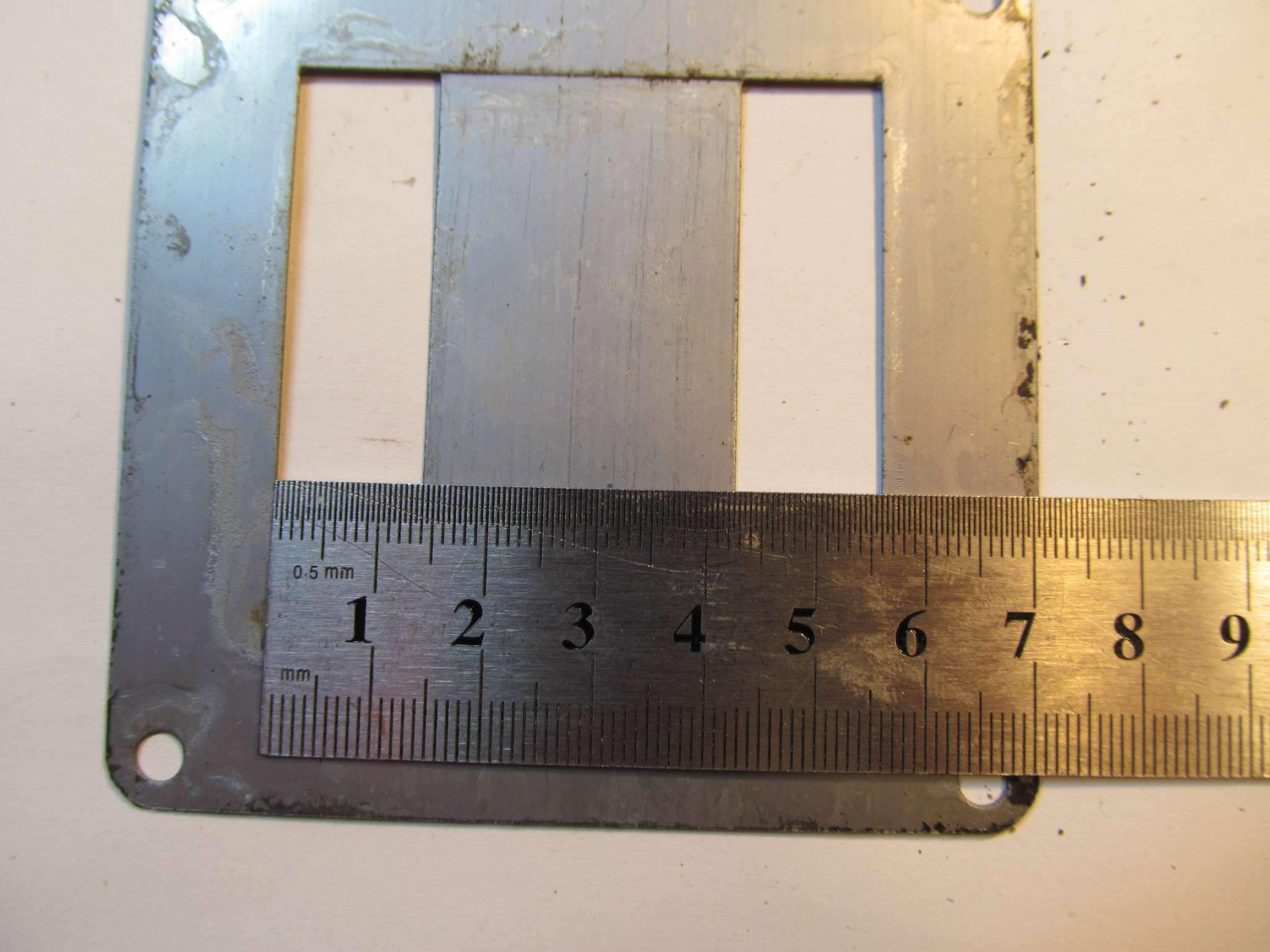

AZG, Азнаур, размер точно не скажу, ибо не знаю. Ща с линейкой сфоткаю на фоне 96-го.

... и добавил:

2312588-0
2312590-1

... и добавил:

EI78 получается. Они идут в ippon-500. В последнее время только их и приносят на разбор.
« Последнее редактирование: Февраля 23, 2019, 22:56:12 от Oldvist »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #1719 : Февраля 23, 2019, 23:31:33 »
Oldvist, Тогда уж 76-й. Надо измерять по длинной стороне. На западе все по стандартам.

Адекватный типоразмер.  ;)

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1720 : Февраля 24, 2019, 00:31:35 »
High Hopes, я мотал 3000 на пару елок 84-х. Вторичка исходя из приведенки. Мое мнение - в нашем деле точно не рассчитаешь. Тут все нюансы. Тут транс валит, тут кондюк набрасывает. В итоге не только транс итоговый звук делает. Я бы даже сказал, пока транс в насыщение не влетает, он делает звук на равне с конденсаторами. То есть, влияние есть, но на уровне приправок. ИМХО.
Ну я так и предполагал, что для них нужно от 2400 до 3000 витков , в этой теме уже находил подобные данные . То что сейчас стоит у меня в домашнем варианте Маршала мне кажется очень влияет на звук, плюс к тому же у него сердечник на ПЛ -железе с зазором между подковками, что для двухтакта не катит.
« Последнее редактирование: Февраля 24, 2019, 00:35:05 от High Hopes »

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #1721 : Февраля 24, 2019, 09:09:57 »
High Hopes,  ну товарищь!!! Хорош шалить!
Одно и то же на 4 страницах... "Все говорят, что котик мой хромает! Ах злые люди!" 2000 витков, 2400 витков, 3000 витков- суть ответов людей, делавших такие трансы- 2000- мало, Выж не определились, какой усилитель Вы делаете, вот и нет ответа конкретного, Вам предлагают прочесть тему, где выложены моточные данные нескольких трансов под этот тип ламп... Вы можете  прочесть и выбрать... Я лично, намотав свой первый транс сделал вывод- однозначно можно намотать лучше, но я пока не хочу... :D : :p Вот и Вы, намотайте, и сделайте вывод, ну и возможно поделитесь им с нами... Пересчитывать количество витков под несколько моделей ламп не вижу смысла, у самого скопилось 4 транса под разные проекты, понимаю, что работой по DIY обеспечен на несколько лет вперед, причем работой, которая носит абсолютно не прикладной характер, ибо со звуком вроде разобрался и с гитарным и с басовым... ???

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #1722 : Февраля 24, 2019, 10:20:36 »
High Hopes,  ну товарищь!!! Хорош шалить!
Одно и то же на 4 страницах... "Все говорят, что котик мой хромает! Ах злые люди!" 2000 витков, 2400 витков, 3000 витков- суть ответов людей, делавших такие трансы- 2000- мало, Выж не определились, какой усилитель Вы делаете, вот и нет ответа конкретного, Вам предлагают прочесть тему, где выложены моточные данные нескольких трансов под этот тип ламп... Вы можете  прочесть и выбрать... Я лично, намотав свой первый транс сделал вывод- однозначно можно намотать лучше, но я пока не хочу... :D : :p Вот и Вы, намотайте, и сделайте вывод, ну и возможно поделитесь им с нами... Пересчитывать количество витков под несколько моделей ламп не вижу смысла, у самого скопилось 4 транса под разные проекты, понимаю, что работой по DIY обеспечен на несколько лет вперед, причем работой, которая носит абсолютно не прикладной характер, ибо со звуком вроде разобрался и с гитарным и с басовым... ???
Я не шалю а пытаюсь правильно расчитать выходник, поэтому и спрашиваю тут. Про усилитель- я уже писал, что хочу поменять пока выходник на моём Маршале 18 вт на EL84 на какой-то помощнее  . В той теме про Моточные данные трансов не нашёл под EL84 , есть только под мощнее - 50, 100 Вт. Может поделитесь формулами по расчёту выходника , или калькулятором каким-то рабочим ?
« Последнее редактирование: Февраля 24, 2019, 10:23:49 от High Hopes »

Оффлайн Ерёма

  • Частый посетитель
  • **
  • Сообщений: 247
Re: Клуб любителей намотать трансформатор
« Ответ #1723 : Февраля 24, 2019, 10:46:57 »
Я не шалю а пытаюсь правильно расчитать выходник, поэтому и спрашиваю тут. Про усилитель- я уже писал, что хочу поменять пока выходник на моём Маршале 18 вт на EL84 на какой-то помощнее  . В той теме про Моточные данные трансов не нашёл под EL84 , есть только под мощнее - 50, 100 Вт. Может поделитесь формулами по расчёту выходника , или калькулятором каким-то рабочим ?
"Забейте" в поисковой строке "Расчёт выходного РР трансформатора" Возьмите карандаш и чистый лист бумаги. Сделайте "вручную" несколько расчётов для разных ламп. Когда придёт понимание "откуда чего" берётся можно использовать "программный расчёт"

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #1724 : Февраля 24, 2019, 11:40:03 »
Ну и примерно прикинуть (сравнить) с похожими изделиями.
