High Hopes,  Выходник надо мотать по максимуму ,что можно снять с имеющегося набора   На 10 квадрат надо считать и мотать  от 50Гц    на 40-50 ватт . Провод первички 0,23мм , вторички -0,8 мм .  Приведенку - 8,5 ком .   Легко применить на 18 ватт для 6п6с  или 6п14п  и для 40-ваттных РР на EL34  и 6П3С (6L6) . Универсальный выходник ,а чего еще надо???

Спасибо, вы очень доходчиво всё обьяснили! Неужели в ламповом оконечнике допускаются  такие разбежности в типах ламп? ) Не могли бы дать формулу по которой можна просчитать выходник под площадь сечения 10-11 см.кв , и площадь окна -6 см.кв.?  Я в Гугле начал искать про расчёты , так там куча информации , а найти какие-то формулы по сути не могу. У вас нет каких-то конкретных формул?

Ну я так и предполагал, что для них нужно от 2400 до 3000 витков , в этой теме уже находил подобные данные .

Это следствие использования сердечника с малым сечением.

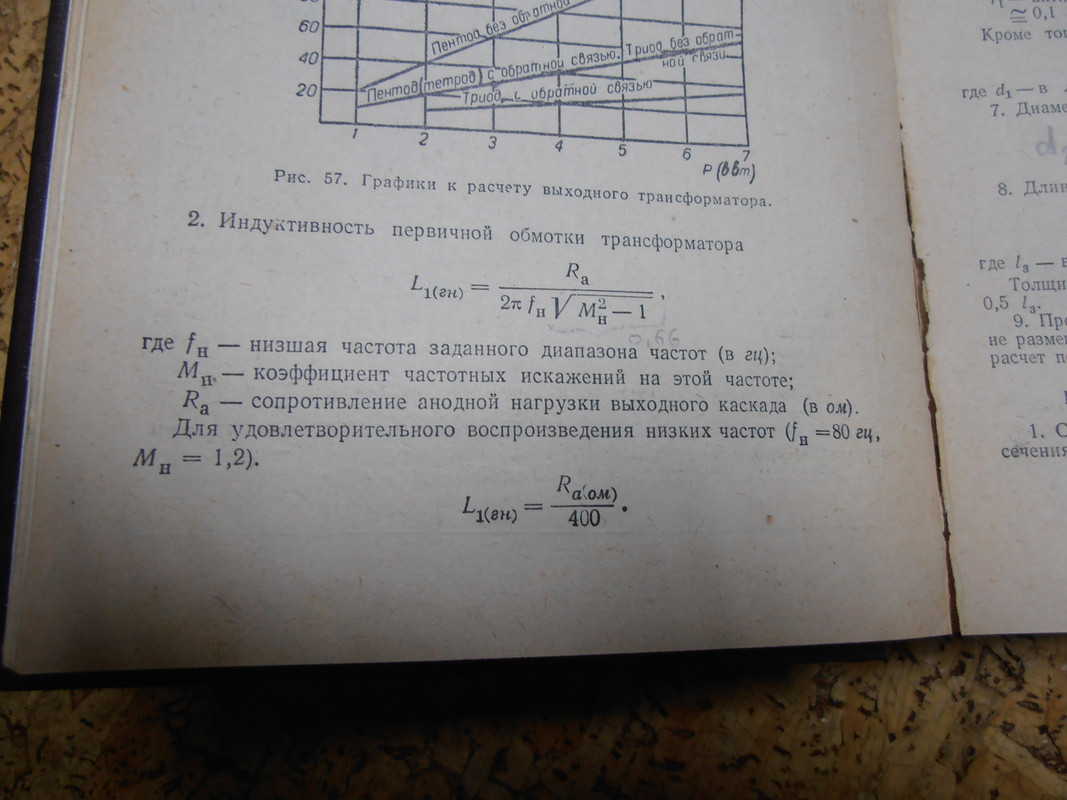

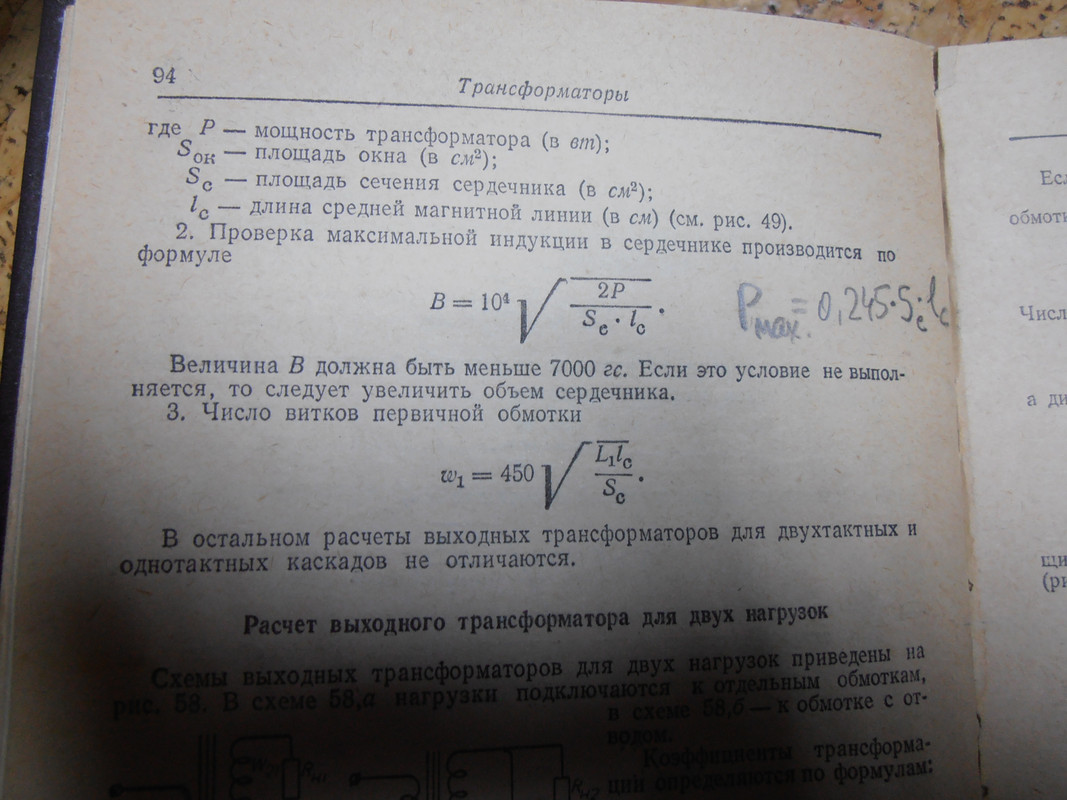

Есть .  Ща поеду на работу ....скину фотки из справочника.

Спасибо )

Спасибо, буду изучать)

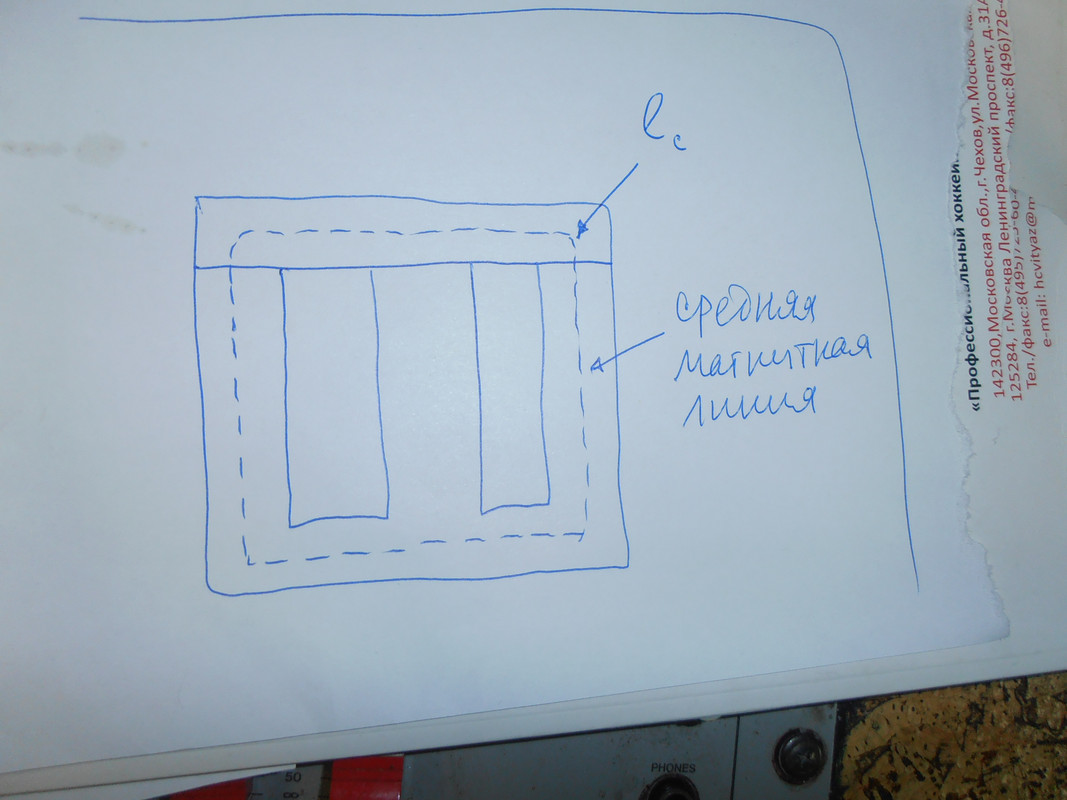

Как определить длину средней магнитной линии lc ?

Oldvist,  Я на помойке его подобрал ...без титульного листа .  Похоже , что "Справочник радиолюбителя "  ...Р.М. Терещук , 1957 год выпуска , г.Киев , Красноармейская , 11 , Гостехиздат УССР .

... и добавил:

High Hopes,

Ох, Валентин Фёдорович, в своём амплуа... Свой- пропитал, щас собирать поеду..
High Hopes, ну и первички- 1300 на плечё примерно, вторичку сами прикинете... Вся электроника щука в России на авось б...дь!
Если тему про фирменные выходники посмотреть- примерно эти цифири и получаются...
Тут же крафт, пробовать надо!

Спасибо, товарищи)) Буду пробовать, назад пути нет) Хочу именно самому намотать , буду каркас делать завтра

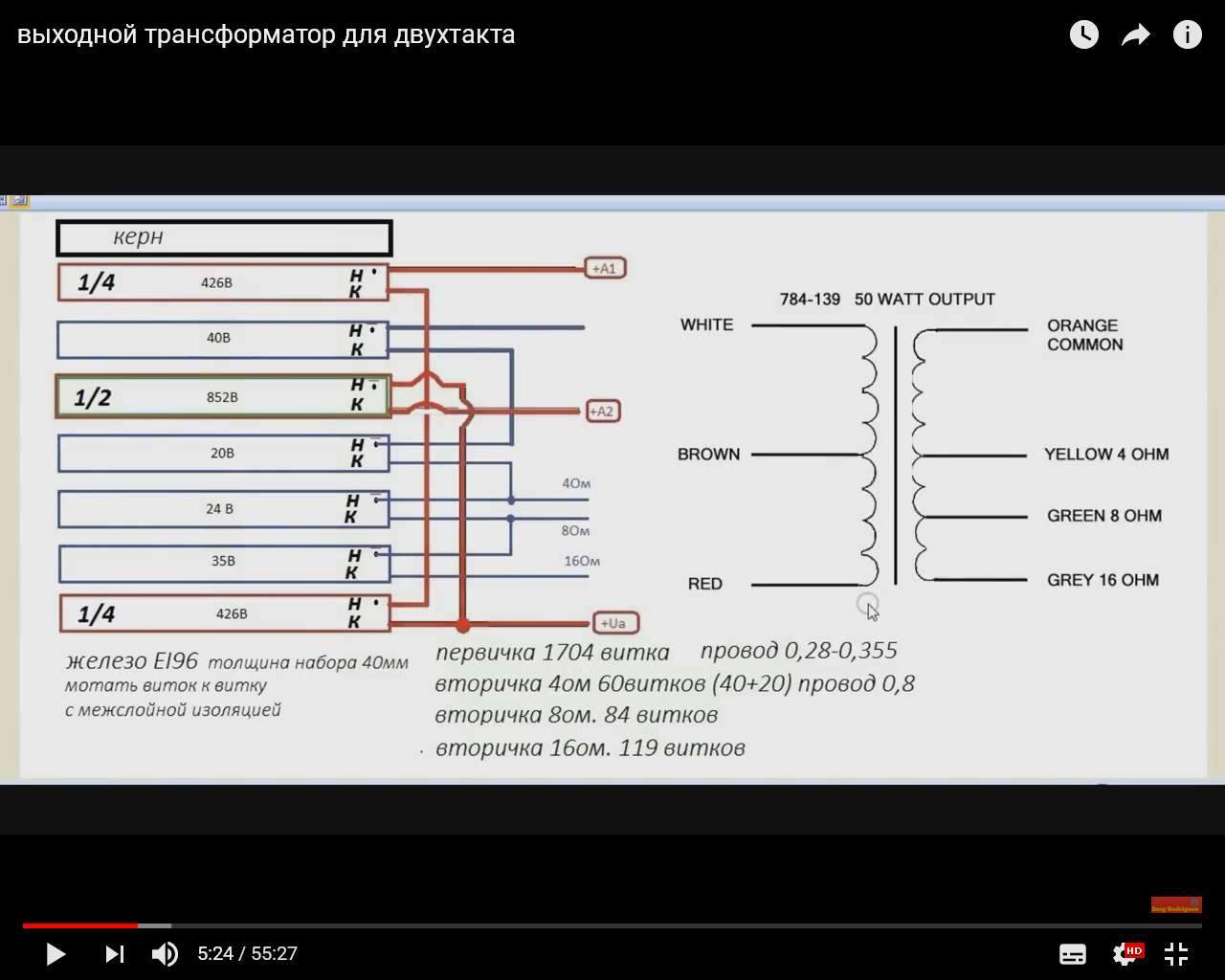

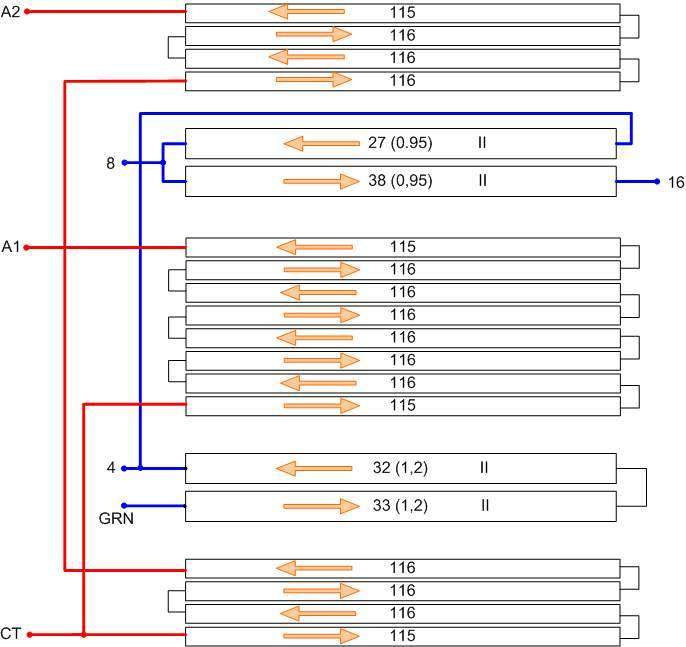

Ещё хотел узнать про секционирование вторички. Как лучше её соединять- 2 одинаковые обмотки паралелить , или разбивать на разные части от 4 до 16 Ом сначала большим проводом, потом тоньше и соединять последовательно ( как на рисунках ниже) ? Там нужно снала брать провод 0,8 - 0,7 - а дальше можна тоньше . 0,7 у меня нет.  У меня просто есть много провода 0,5 , думаю паралелить 2 по 8 Ом , а потом сверху всех обмоток- еще добавить на 16 Ом.
