AZG, Мегаспасибище! А выходники они как и H&K, на заводе ОСМов заказывают, или чо серьезнее?)

Привет коллегам. Кто-нибудь знает что-то по выходнику SLO100? А то считаю на EI96x50, и если брать нормальное сечение проводов, то больше 1000-1100 витков на первичку не лезет. Шо за дела?

Spero_In_Inteligo, Я, конечно, 242 страницы еще не прочитал, но поиск ничего про размотку выходника не выдал. Там обсуждается сборка из готовых компонентов

AZG, на 100Вт - 50мм набор. Железо у меня то самое) Данные брал с буржуйского форума, где писали, что SLO100 это то же самое, что и Dagnall C3070, только железа меньше. Там указано 1240 витков, что тоже при AWG26 затруднительно впихнуть в окно. Если взять косвенные данные, то Hammond 1750U имеет сопротивление первички 15+16 омов, что совпадает с расчетом на 0,4мм первички при 1100 витках как раз. Но 1100 витков маловато как-то. А истончать это терять в активном сопротивлении, что тоже нафик не надо

FLC, там обсуждалось что ставится в сло при выпуске и любителями. Т.с. для инф-ции. Про намотку - не помню. Ссори, если не помог

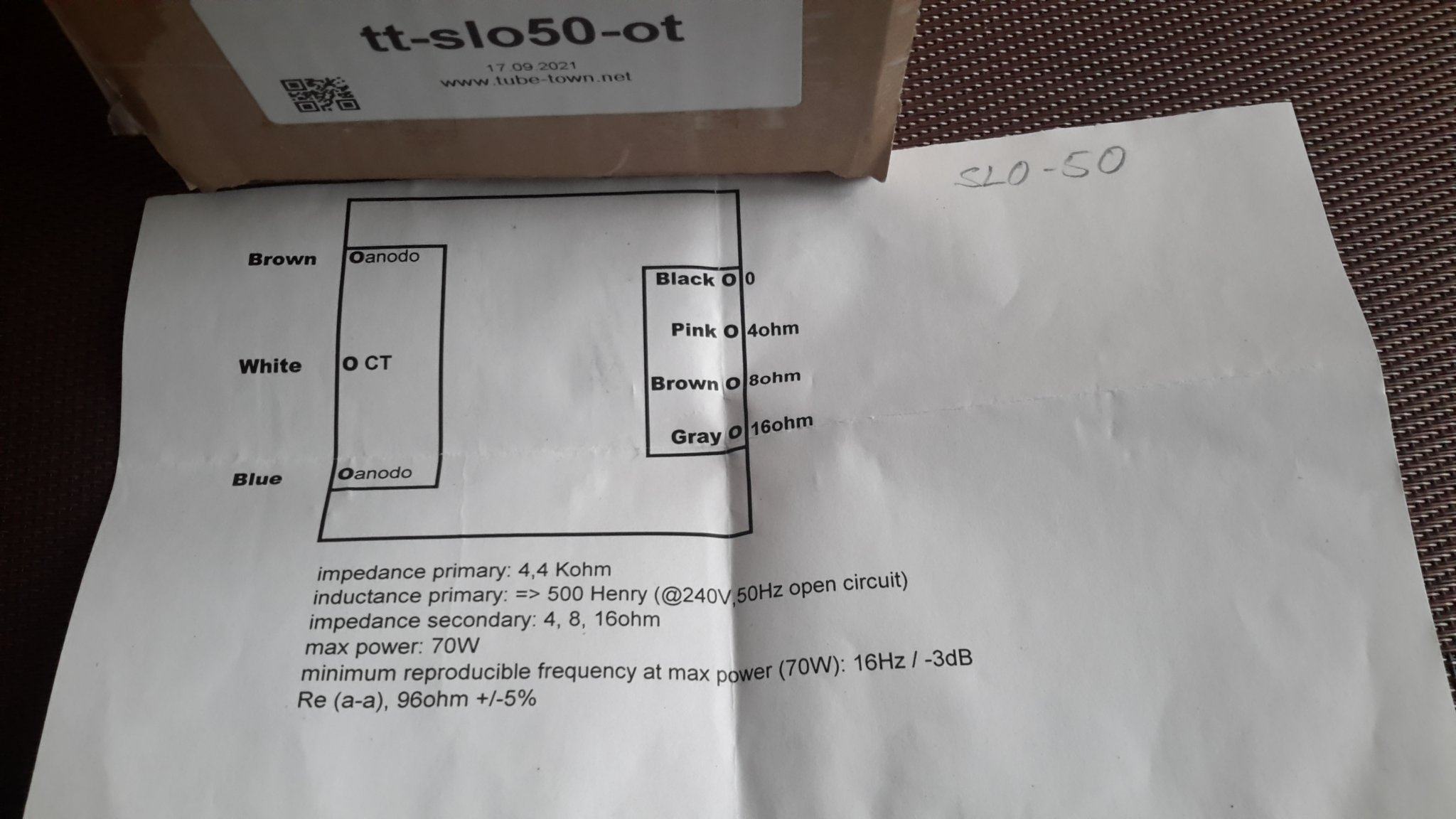

FLC, А, ну на 100-ку да, там 50 толщина набора. Вот даташит, внимай...

FLC, Ну там реально вычислить многое из данных. Даже раскладка дана. На предмет калибра провода - в гитарниках чаще встречаю чуть тоньше чем обычно по расчету получается. И это вполне работает.

surfin bird, Спасибо, +/- ожидаемые цифры
