KRamp, хочется сэкономить 10$ и сделать самому хз с каким результатом? Фигнёй страдаем

Да у меня характер такой, что мне нужно разобраться во всем как оно работает, согласен с вами всеми, но ум пытливый не даёт спокойствия и руки тоже.

Дело даже не сколько в экономии, а в сроках доставки и прочей мороки Аля местная таможня... я могу в последствии заказать у местных мотал, они тут виртуозы в этом деле, но им нужны точные данные, вот к примеру по силовику у них проблем не возникло и ща мне уже готов готовый, а вот по выходнтку репу почесали, даташитт покрутили как херовый турист карту и руками разыели

... и добавил:

I just found this on AliExpress:
₫450,819 | Z11 iron core winding 16K: 4Ω8Ω or 5.5K 8K 10K 12K: 4Ω8Ω single-ended output transformer, DIY tube amplifier
https://a.aliexpress.com/_oCQDszB

А такие кто использовал?

Ну во первых это для однотакта.
А во вторых как то напрягает вот эта строчка в описании:

Понял, жаль нет у китайцев трансформаторов под 20k, на 2х такт максимум 10к

Прагматичный совет по трансу ннада?
Если найдешь железо нужного размера и бобину (каркас) - идешь к мотальшикам и просишь вмотать первичку, сколько влезет витков проводом 0.18-0.22 , с межслойкой тонкой лентой. Намотка со средним отводом (central tap). Точно по середке только. Чтоб заняло чуть больше половины окна. Потом межобмоточная 4-5 слоев.
И дальше по формуле, из того, что вышло в первичке и нужного Raa- высчитываешь вторичку. И проводом 0.6-0.7 их мотаешь. Можно без межслойки.
Фсё.
Это будет работать достаточно хорошо

Ай спасибо вам добрый человек, да я и сам за радость мотну не напрягусь, жму вам руку


... и добавил:

Прагматичный совет по трансу ннада?
Если найдешь железо нужного размера и бобину (каркас) - идешь к мотальшикам и просишь вмотать первичку, сколько влезет витков проводом 0.18-0.20 , с межслойкой тонкой лентой. Намотка со средним отводом (central tap). Точно по середке только отвод. Чтоб заняло чуть больше половины окна. Потом межобмоточная 4-5 слоев.
И дальше по формуле, из того, что вышло в первичке и нужного Raa- высчитываешь вторичку. И проводом 0.6-0.7 их мотаешь. Можно без межслойки.
Фсё.
Это будет работать достаточно хорошо

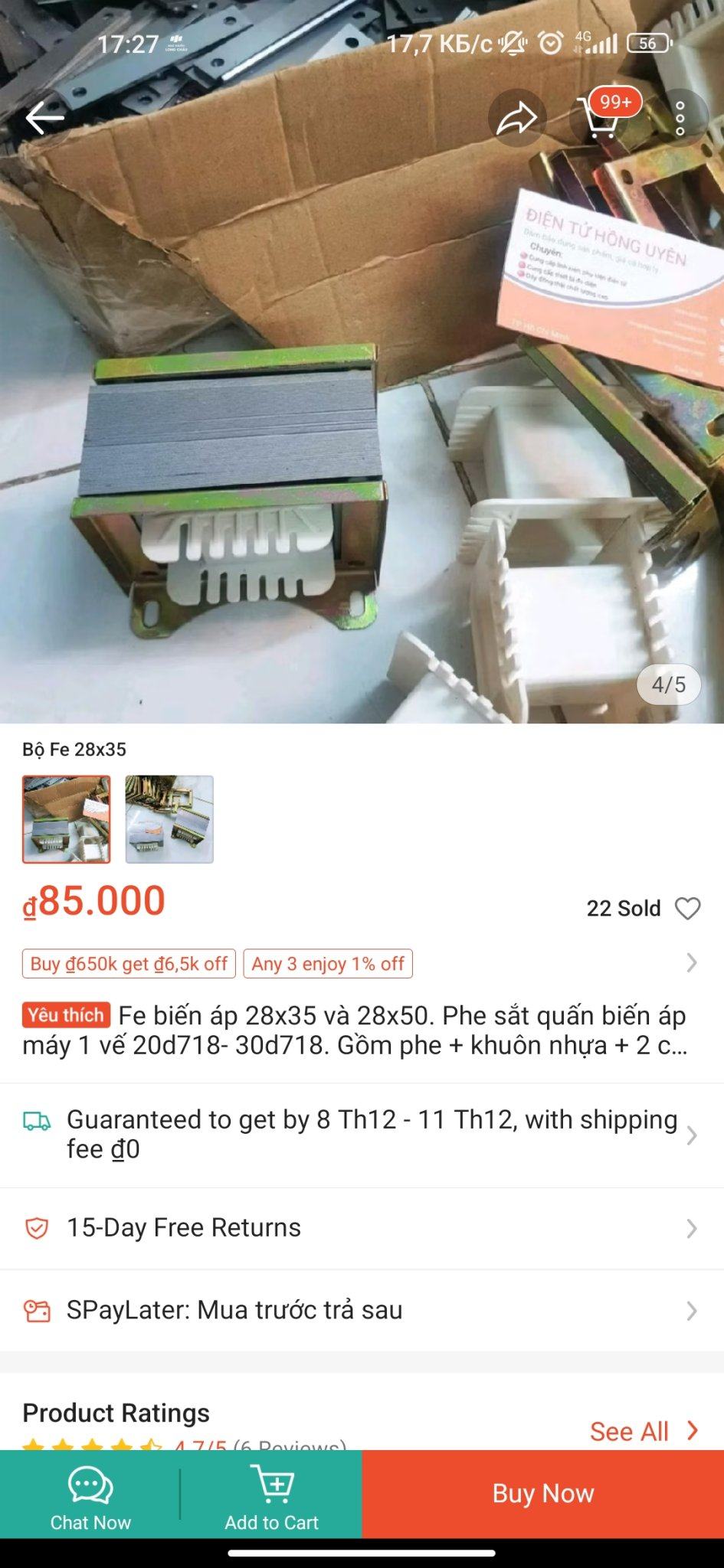

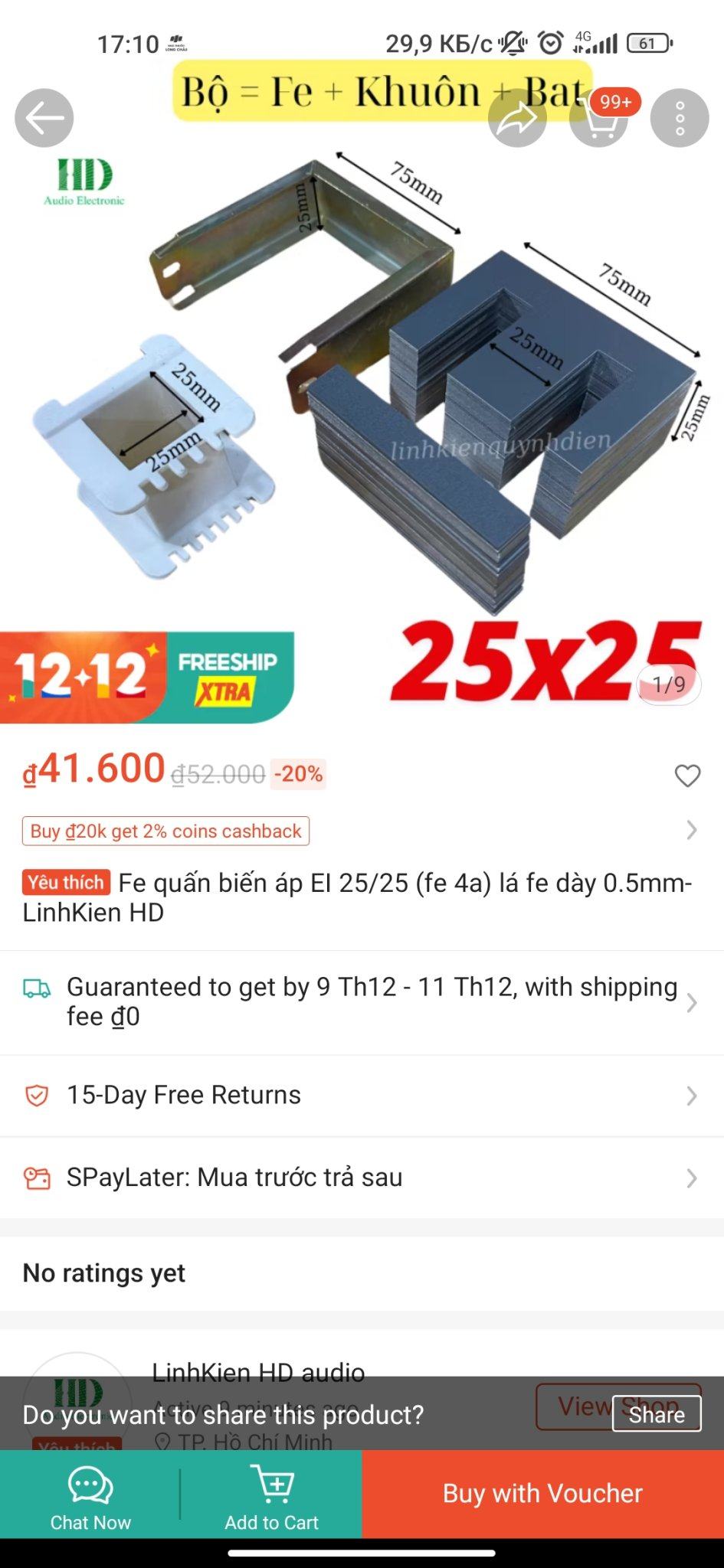

Такое подойдёт?

... и добавил:

Прагматичный совет по трансу ннада?
Если найдешь железо нужного размера и бобину (каркас) - идешь к мотальшикам и просишь вмотать первичку, сколько влезет витков проводом 0.18-0.20 , с межслойкой тонкой лентой. Намотка со средним отводом (central tap). Точно по середке только отвод. Чтоб заняло чуть больше половины окна. Потом межобмоточная 4-5 слоев.
И дальше по формуле, из того, что вышло в первичке и нужного Raa- высчитываешь вторичку. И проводом 0.6-0.7 их мотаешь. Можно без межслойки.
Фсё.
Это будет работать достаточно хорошо

Не много не понял, первичку или втортчку с отводом мотать?

Народ, приветствую! Никто не пробовал клонировать Hammond 125b там 22500 Ом на вход, мне маточные данные или как все это посчитать носом ткнуть, сижу уже неделю форумы, калькуляторы курю и ни черта не могу врубиться, лампы выходные у меня EF80 2 шт, помогите чем можете, спасибо

У меня лежит новенький Хамонд125D, могу измерить индуктивность, сопротивление. Если это каким то образом поможет

surfin bird, Индуктивность - разве что сравнить после намотки. Сопротивление - вообще польза сомнительна, чуть диаметр провода и состав условной меди из которого он сделан отклонится и всё, сопротивления ваще не совпадут.
Если копируем именно трансформатор, то знать надо сечение керна, габариты керна каркаса, диаметры провода и число витков в обмотках. Остальное особой пользы не принесёт.

Понял, жаль нет у китайцев трансформаторов под 20k, на 2х такт максимум 10к

А кто мешает включить такой трансик с приведенкой 20 ком??   Как пример: нагрузку 8 ом на 4-х омный выход.  Делов то на  5 секунд.
Можно взять набор EI48-24  , рассчитать и намотать (как вариант) .   Даже с запасом будет .  Диаметр провода первички  примерно 0,13мм (по меди)  , витков первички 3000-3300 ориентировочно .  Диам. пров. вторички 0,64-0,71мм .   Раскладка ваааще простая : 1/2 перв. - вторичка-1/2 первички.  Считаем размещение  на каркасе -мотаем-ставим в амп -хреначим блюзрок
