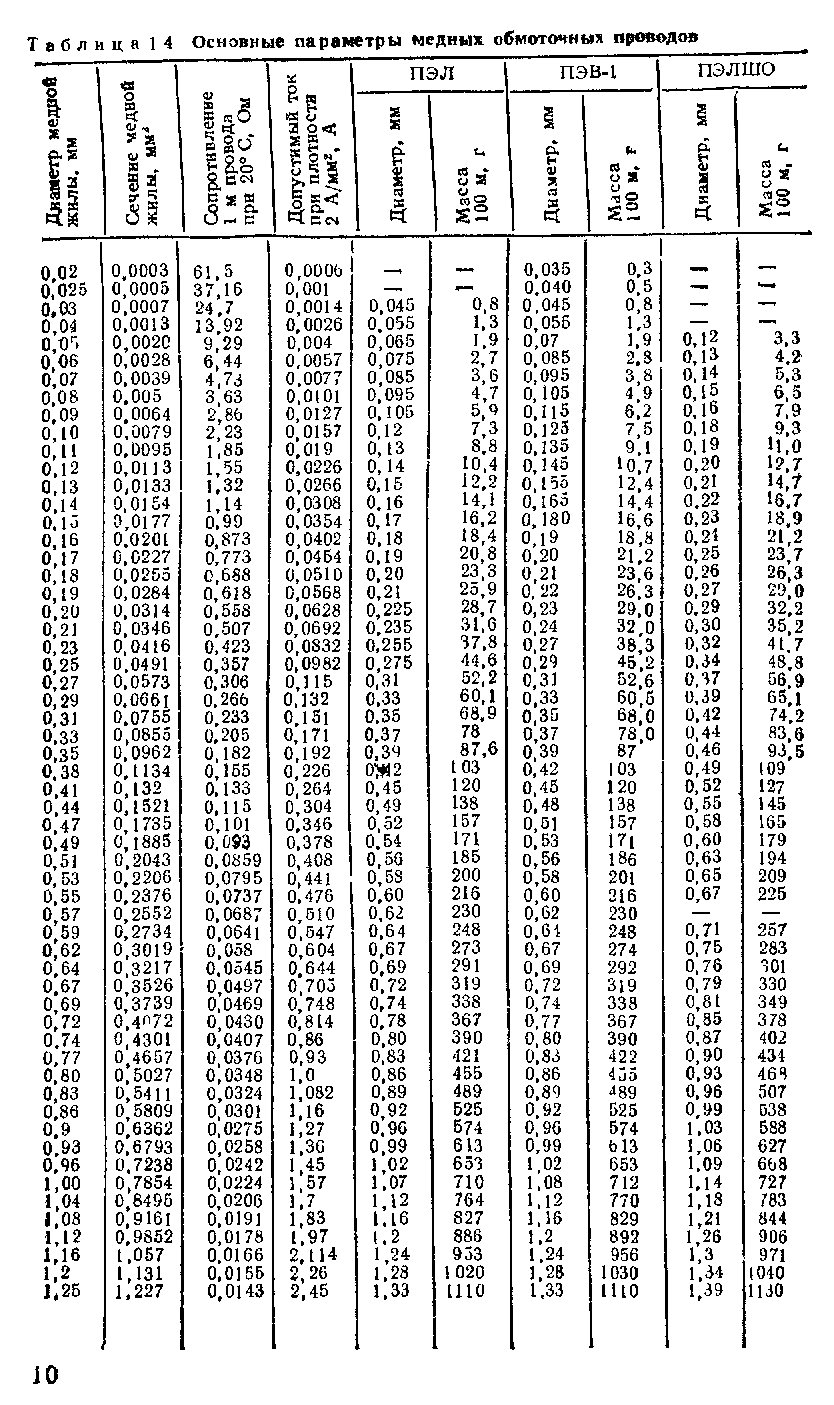

major73727, Лучше вот такой таблицей  https://vprl.ru/index/obmotochnye_provoda/0-76

major73727, Таблица №3 очень хорошая. Выбирайте между плотностью 3 и 4, чем меньше транс, тем сильнее можно жарить

Коллеги любители мотать трансформаторы!)

Дабы не создавать отдельную тему позвольте спросить консультацию здесь) Суть проблемы: сетевой трансформатор с комбаря Marshall TSL601 (2010 г.в.). Механически жужжал, фон даже на динамик наводил еще до включения тумблера STBY. Трансформатор снял, протестировал и совсем не похоже что где то есть межвитковое. Первичка из двух одинаковых половинок - легко проверить - сетевое напряжение распределено по половинкам одинаково. Напряжения вторичек вроде похожи на штатные: 345В, 21-0-21В, 6.5В при номинальном напряжении в сети (230В). Но ток ХХ первички прям большой - 180мА. Не сказать что ужос, но, по опыту, явно не нормальный. Померил кол-во витков первички, получилось 475 при сечении сердечника 14.5 см2. Если подсчитать, то намотано на индукцию 1.5Тл что в принципе нормально, можно было бы и меньше взять значение, ну да ладно решили сэкономить намотали в аккурат допустимого))) Я не представляю что могло с ним случиться, ведь новый аппарат явно бы никто не купил с таким фоном))) Железо использовано следующее: пластины 0.35мм, белые, крашенные сверху серой краской (вместо оксидной пленки получается).

Итого вопрос мой:

1) правильное ли я сделал заключение? (приговорил железо, а не назначил перемотку)
2) на авито продают "аудифильское железо" (только одно такое обьявление). Кто нибудь покупал? Как качество? Не будет ли "качество" ровно такое же что и в этом трансформаторе?) Потому что цвет на фотках очень похож на "серую краску"))))
3) имеет ли место быть вариант просто перемотать транс под более низкое подмагничивание (например 1.2Тл). Или это бесполезно и аппарат с трансом на "плохом" железе все равно будет иметь повышенный сетевой фон? Хотелось бы чтобы все было "по заводу".

Всем благодарность за консультацию)

И снова всем доброго времени суток! Заказал все таки новое железо от ALTAudio (пишут Южная Корея) только что собрал сердечник и проверил - ток ХХ упал в полтора раза со 180мА до 120мА (при 230В первички - контролирую ЛАТРом). Хочу отметить что: вес нового железа отличается в большую сторону (2175 гр. против 1975 гр.) и к магниту магнитится оно (по чисто тактильным ощущениям) определенно сильнее. Поставлю в аппарат и затестим уменьшилась ли ситуация с фоном... Также момент (хотя он для всех очевидный я думаю) индуктивность первички прибор показал одинаковую и с новым железом и со старым и равна она 12Гн. Для справки у всех хороших трансов с низким током ХХ индуктивность измеряется в районе 20Гн, даже у трансформатора от Yerasov GTA-15 индуктивность больше - 16Гн:))))) Короч все таки на меди Маршалл экономит))) Количество витков первички в прошлый раз я рассчитал неверно, ошибся на ровном месте. На самом деле витков там 510, что соответствует подмагничиванию сердечника 1.35Тл - это уже вполне себе адекватное значение для силового транса таких габаритов. Но видать другие производители делают все таки лучше:))) Дак вот - индуктивность как бы одинаковая и со старым железом и с новым, а ток ХХ под высоким напряжением заметно отличается. Получается что у старого железа ухудшилась магнитная проницаемость? С чем это может быть связано? Намагнитилось?)

Прошу прощения не уточнил) Инфа из моего опыта из того что я замерял моим "супер" прибором))) Прибор ESR Transistor tester))) В общем измерения относительные то есть)

... и добавил:

А вот что еще хочу добавить кстати) Мне вроде бы показалось и, вроде бы это было действительно именно так, что после первого включения мультиметр показал ток ХХ такой же как и раньше 180мА секунды на полторы-две, потом показания стали быстро снижаться и упали до 120мА. И теперь при включении всегда четко 120мА (за исключением конечно же короткого броска тока при включении). Будто бы новому железу "приработаться" еще нужно какое то время))) Но меня волнует цифра 0.18А которую показал тестер на две секунды... Какое точное совпадение однако)

... и добавил:

Кстати, исходя из графика на сайте ALTAudio для того железа которое они продают оптимальная индукция находится в диапазоне от 0.6 до 1.1Тл. И значение 1.35Тл это ни разу не оптимальное значение) Даже 1.2Тл не оптимальное значение (а именно на такое подмагничивание я и хотел перематывать данный транс, иначе витки могут уже не войти если индукцию еще больше занижать)

Перепаивал Ерасова ТП208-1331Р и ВДРУГ рассмотрел, какими волосками там намотана первичка  .

Схема на нём выдаёт под 30 ватт, форточки хлопают.
А чё, так можно было, что ли?
Визуально там провод 0,2мм.

AZG, так у меня и был первоначально по схеме Классика комбарь собран, это я его сейчас перелопатил, а ТВЗ тот же оставил.

120мА вполне хорошие и рабочие показатели. Я бы не страдал

Если фонить аппарат перестанет теперь - оставим так:) А иначе страдать придется) Радует что изменения произошли, маленькая но победа)
