Подскажите как рассчитываются секции чтобы половинки первички получились максимально близкими по сопротивлению?

Ну вот намотал я трансформатор на предыдущих страницах, половина первички|вторичка|половина первички, получился перекос сопротивления первички 261ом и 196ом. В соседней теме собираю усилок на гу-17, токи у половинок одной лампы получаются 12 и 23 ма.
Поэтому хотелось бы рассчитать так чтоб сопротивления половин первички были как можно ровнее.
Как это тогда лучше разбивать все на секции.

Осталась пара тв3-ш еще,
Как это все теперь рассчитать под имеющийся провод 0,125 и 0,5.

FLC, понял, попробую. Спасибо!

major73727, а мы разве знаем падение на половинках активного? Разница в активке половинок процентов 10 от Rk (не знаю уж, какое именно Rk автор выбрал)

major73727, а, ну я ж этого не видел. Это из соседней темы? Да, симметрия почти идеальная. Тогда откуда 12 и 23мА?

Смотри за оффтоп , но есть действительно важный и интересный момент при сборке силового транса..

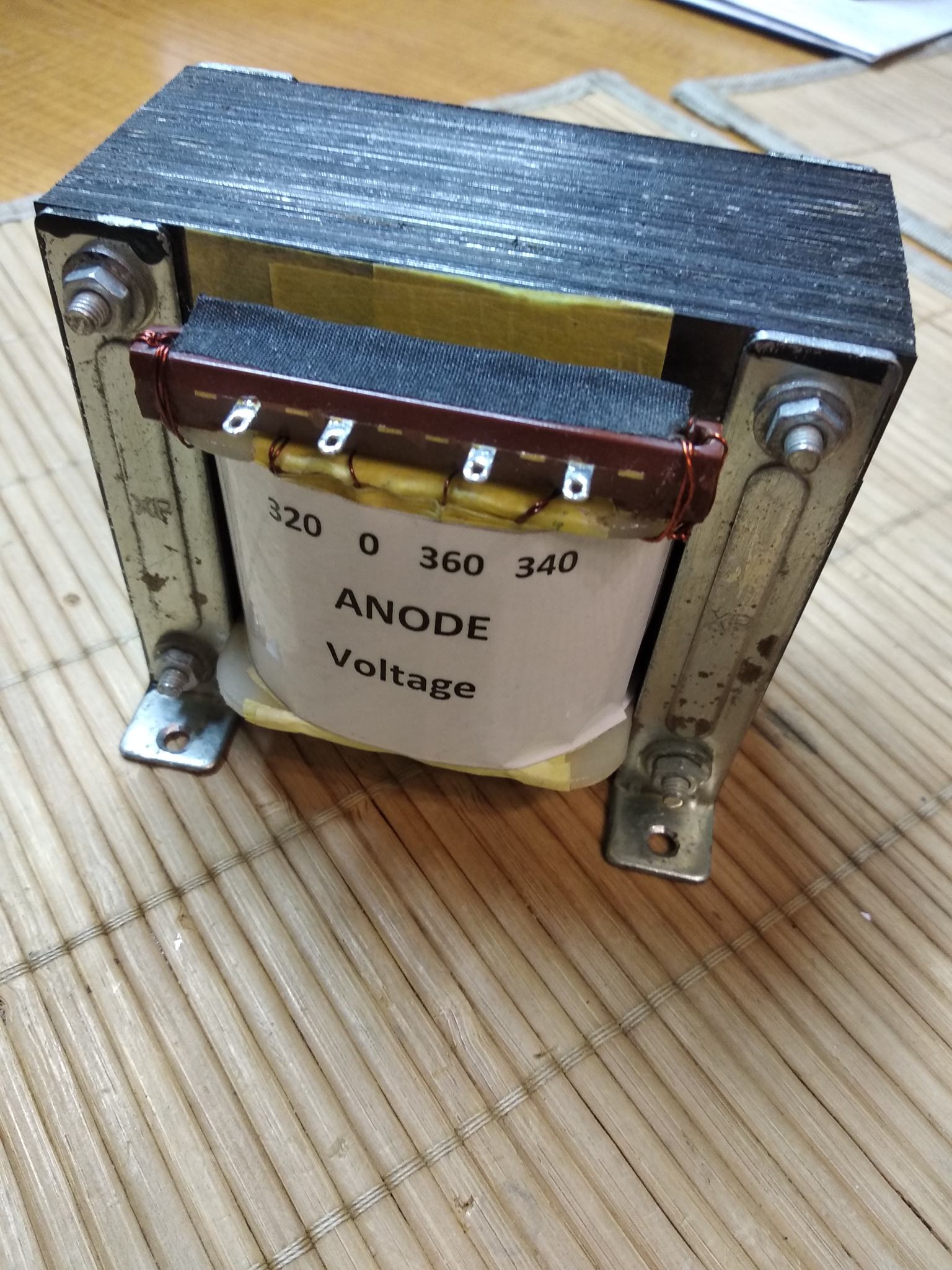

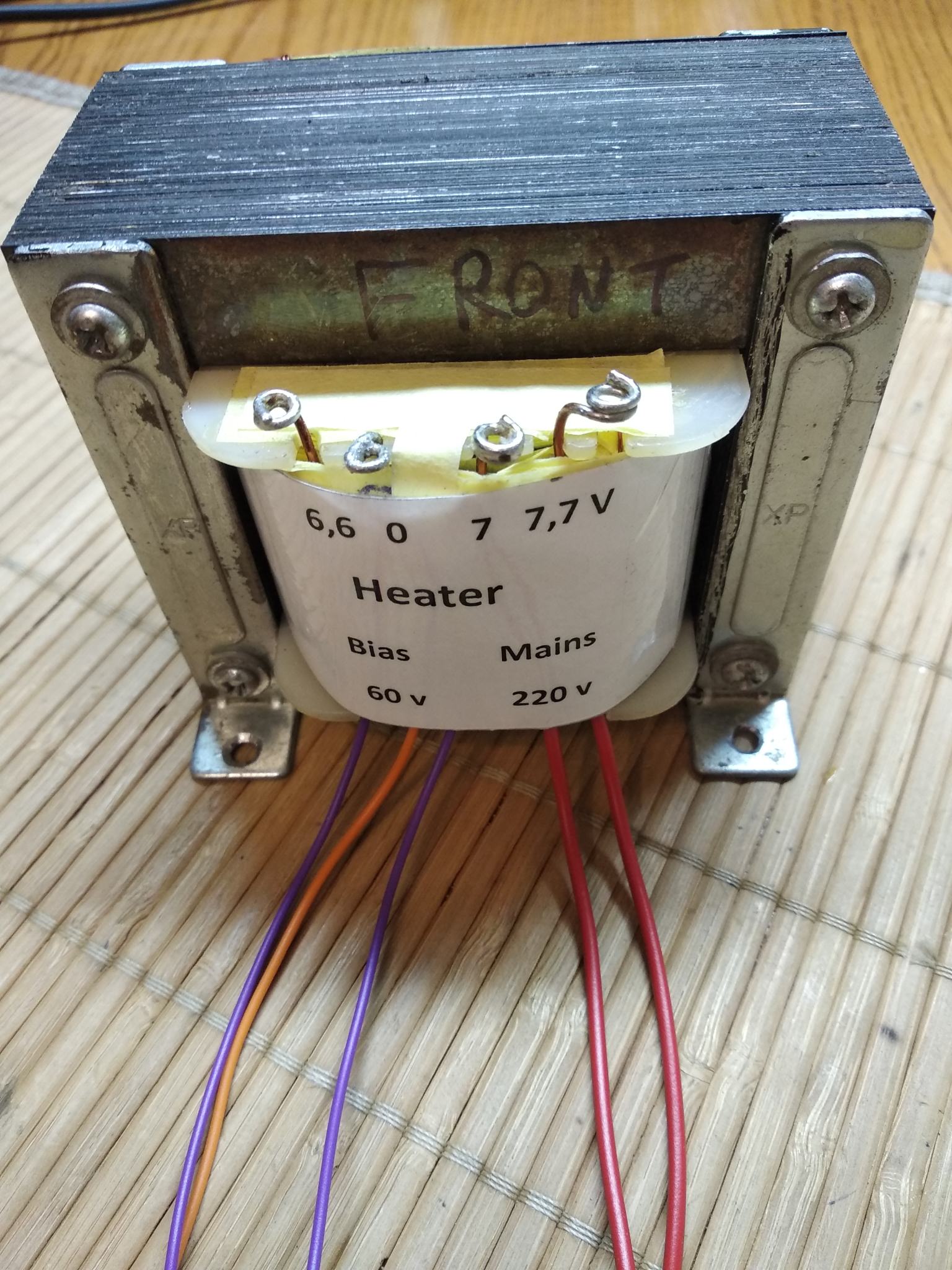

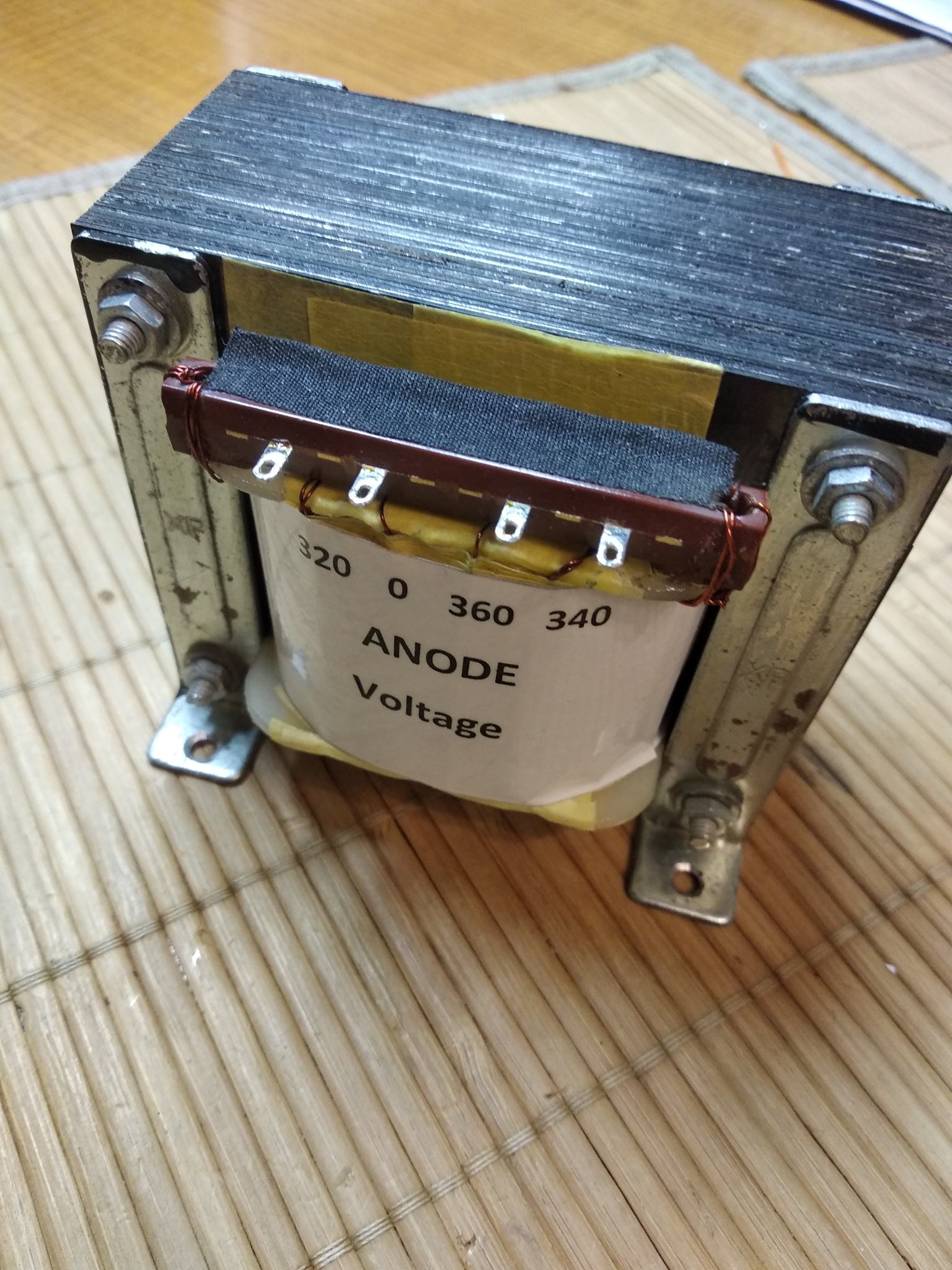

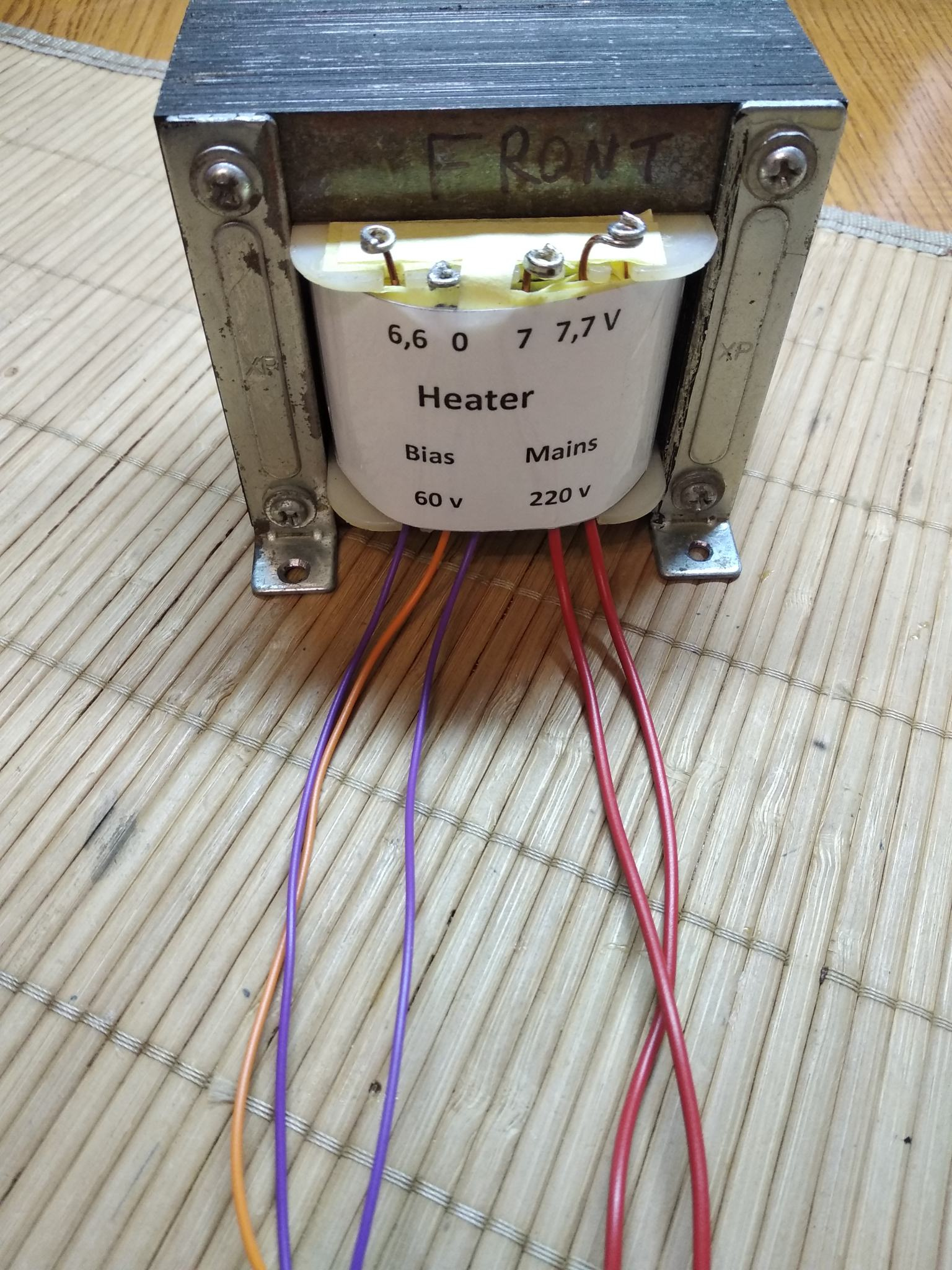

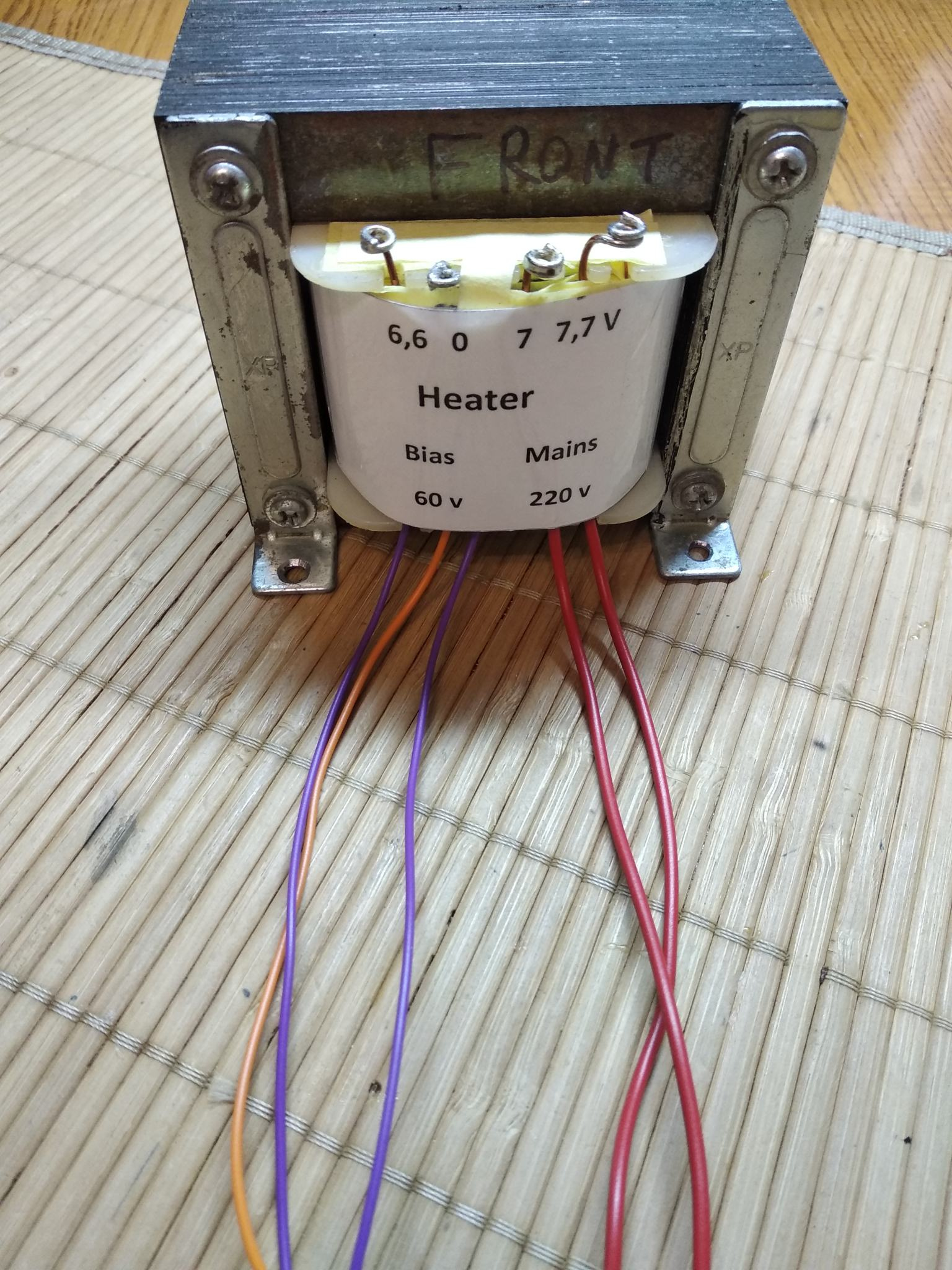

Собрал силовой трансформатор ТАН для лампового Маршала JCM 800 ( 2204), под пару EL34 на железе от УПСа. С экранирующей обмоткой ( 1 слой провода
 0,25 мм) между первичной и анодной обмотками , с выведенным одним концом ( на фотках- оранжевый ). Все работает норм, как положено , ток Х.Х. получился 45 мА. , первички 660 витков ( 0,4 мм). Только возник один вопрос . При тестировании напряжений на выводах , я случайно прикоснулся рукой к выводам экранной обмотки и одним из отводов на смещение . И тут меня не сильно но щипнуло током .. я сначала не понял..
 На смещение выходит около 60 вольт переменки. Проверил все обмотки между собой на пробой ( электрическую связь) - все супер , ничего не прозванивается, все межслойные изоляции соблюдены по правилам . Потом замерил напряжения между экранирующей обмоткой и остальными вторичками ( кроме накальной) - действительно показывает разные потенциалы , от 100 до 200 вольт .
  Возникает логический вопрос - когда я все соберу полностью в усилителе, и присоединю провод экрана к шасси , не будет ли через струны на гитаре щипать током в руки ? Почитал инфу в чате GPT, там пишет что это напряжение появляется из-за ёмкостной связи между обмотками транса , и токи там мизерные , что в принципе безопасно ... Хотелось бы узнать мнение опытных крафтеров по этому поводу

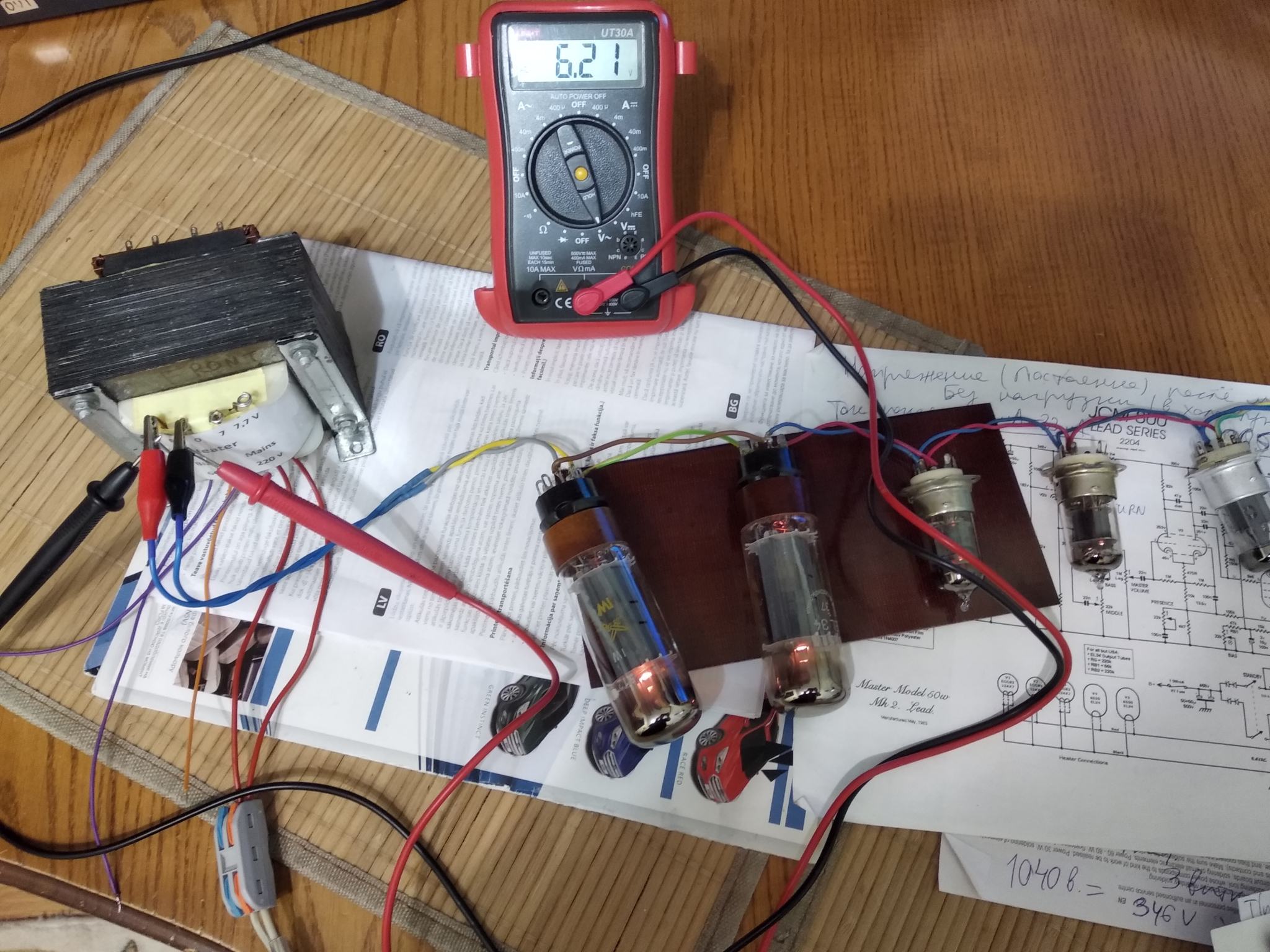

6.21 на накале... а анодная нагружена на тесте? чот маловато... И это еще фиг знает что там в сети в момент.
